Okręty podwodne (wczesne)

Napoleon · Post autor: **Napoleon** » 2022-06-18, 22:46

Tu proponuję zamieszczać zdjęcia okrętów podwodnych ale sugerowałbym raczej tych wczesnych, jeszcze sprzed I wojny.

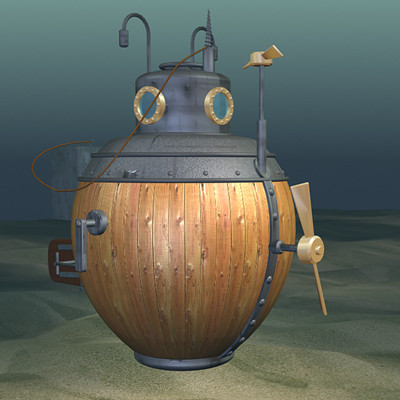

Na początek proponuję daleką wycieczkę w czasie - Turtle, pierwszy "okręt podwodny" wykorzystany operacyjnie. Skonstruowany w 1776 roku (choć prace nad nim prowadził podobno już wcześniej) przez Davida Bushnella. Uzbrojony w minę zawierająca 150 funtów prochu, która miała zostać "przyśrubowana" do dna atakowanego okrętu (miała bardzo nowatorski jak na tamte czasy zapalnik z mechanizmem zegarowym). Napędzany był siłą mięśni załoganta. We wrześniu 1776 roku próbowano na nim podczepić minę na zakotwiczony w Zatoce Nowojorskiej okręt liniowy Eagle. Nie udało się (najpopularniejsza jest wersja, że świder nie przewiercił miedzianej blachy pokrywającej dno okrętu, prawdopodobnie przyczyna była jednak inna - prawdopodobnie jednak pechowo świder trafił na żelazną listwę łączącą ster (jego konstrukcję) z kadłubem (podobno z blachą miedzianą świder powinien sobie poradzić, choć to oczywiście była tylko teoria - w warunkach bojowych też mogło być różnie). Atak więc się nie powiódł, ale niewiele brakowało. Sam Turtle został później wywieziony z Nowego Jorku gdy opuszczali go Amerykanie, na początku października został jednak zniszczony wraz z transportowcem na pokładzie którego się znajdował, przez operujące na rzece Hudson okręty brytyjskie.
Rysunek nie jest ścisły - Turtle prawie na pewno nie miał śruby tylko łopatki, dzięki którym mógł się poruszać. ale jego wizerunek jest i tak tylko hipotetyczny - znane są tylko jego opisy.

Napoleon · Post autor: **Napoleon** » 2022-06-19, 12:27

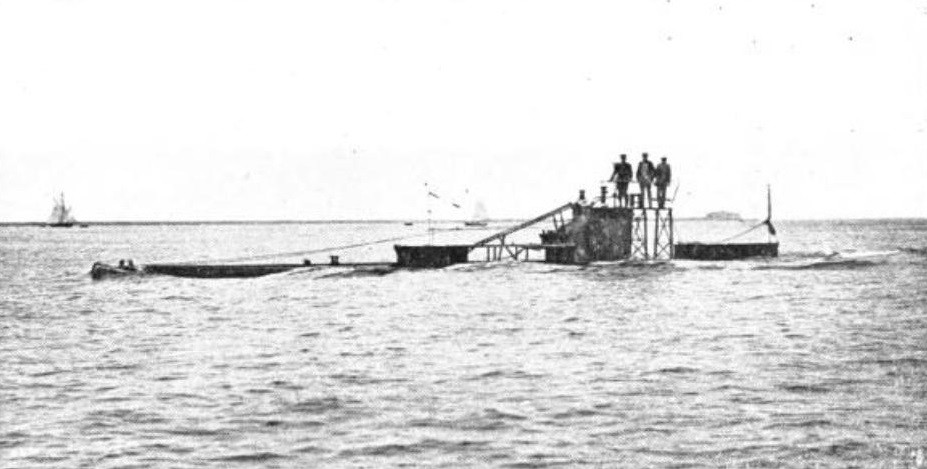

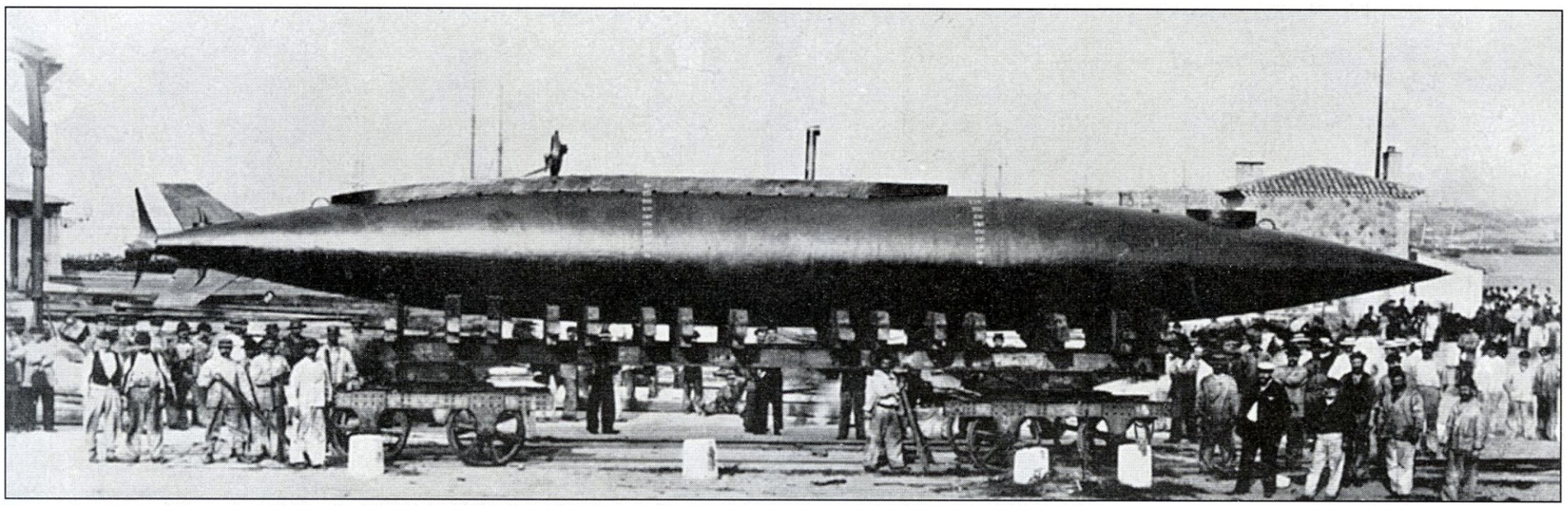

Francuskie= "wczesny" okręt podwodny Gymnote

Napoleon · Post autor: **Napoleon** » 2022-06-19, 22:18

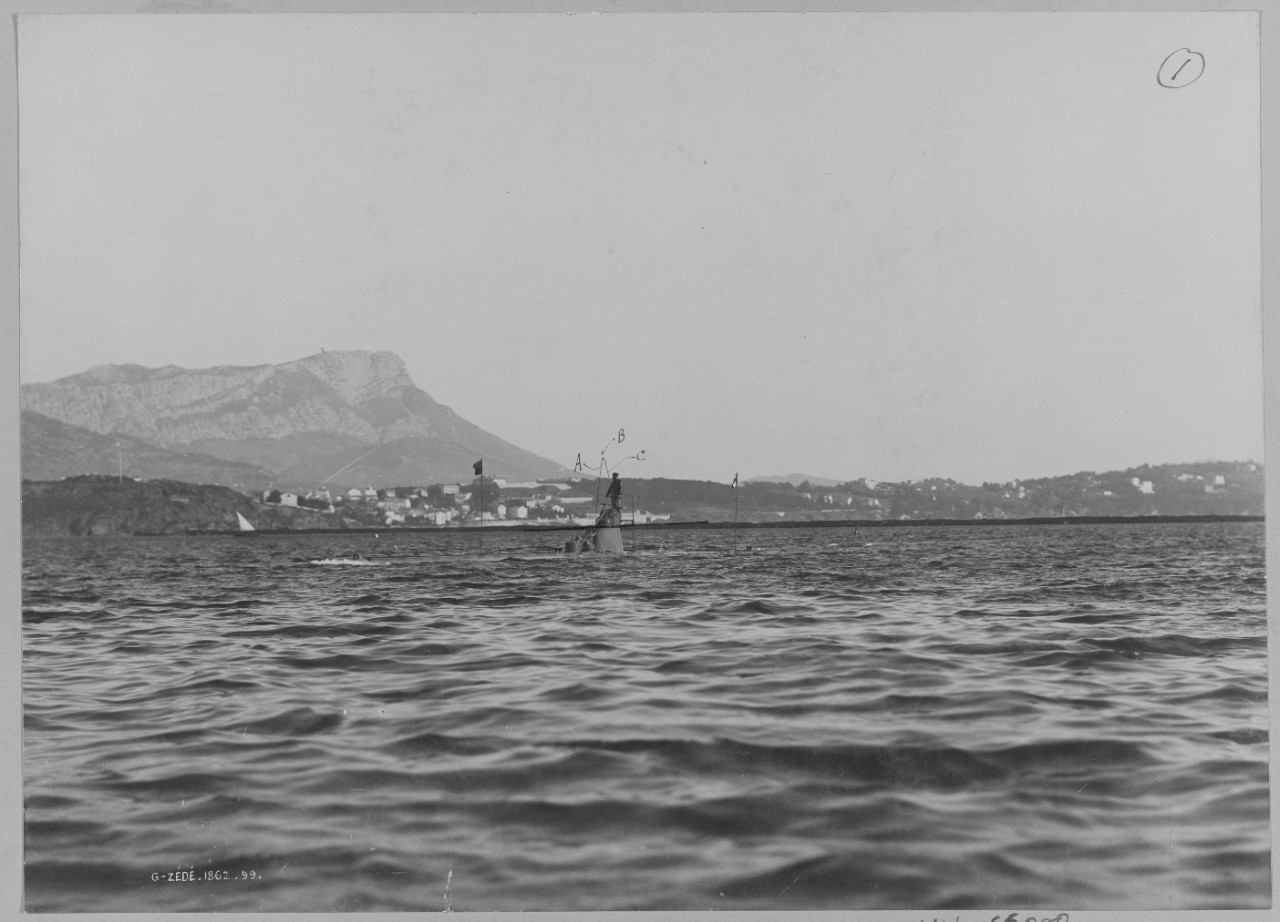

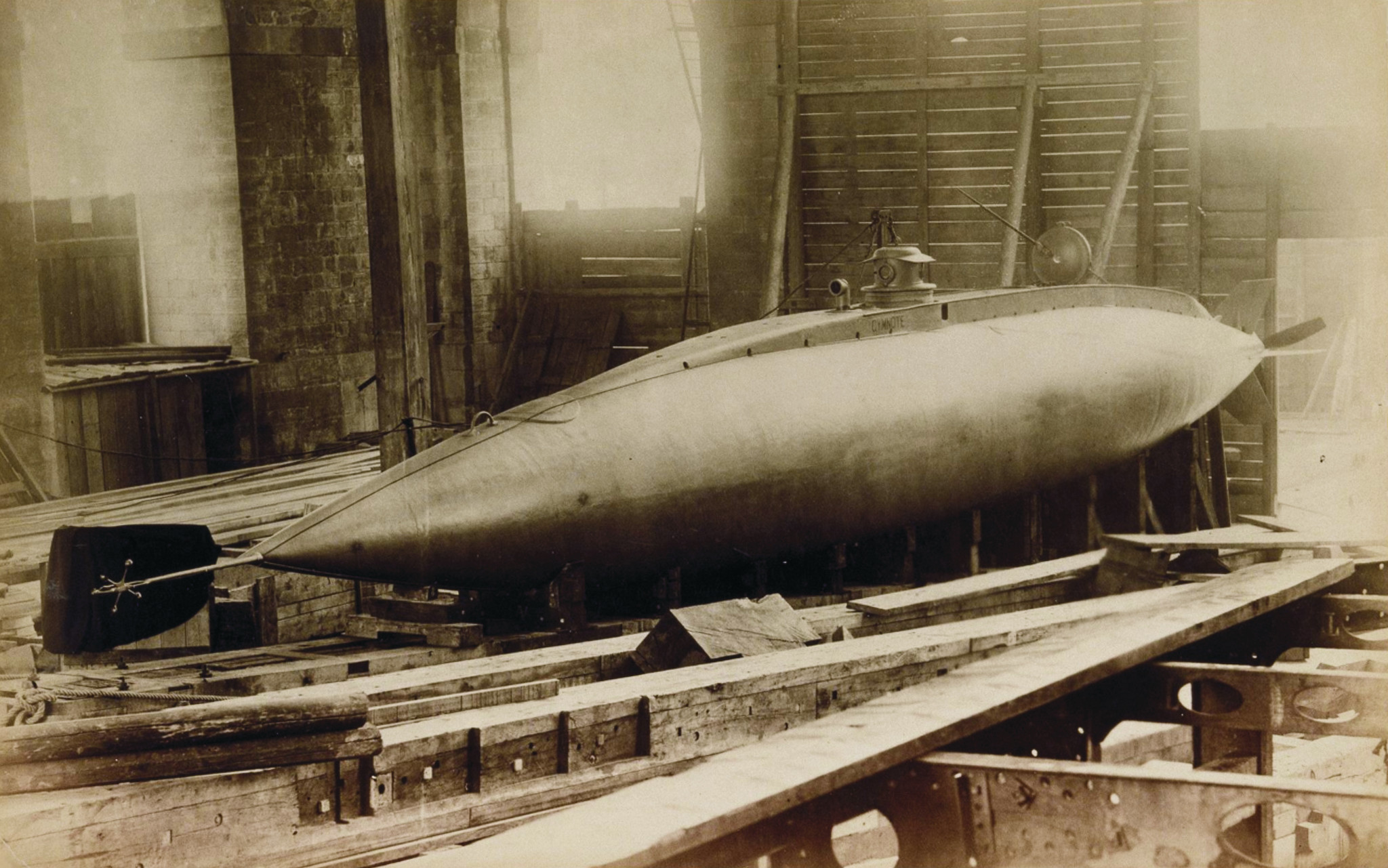

Okręt podwodny Gustav Zede

Napoleon · Post autor: **Napoleon** » 2022-06-21, 19:52

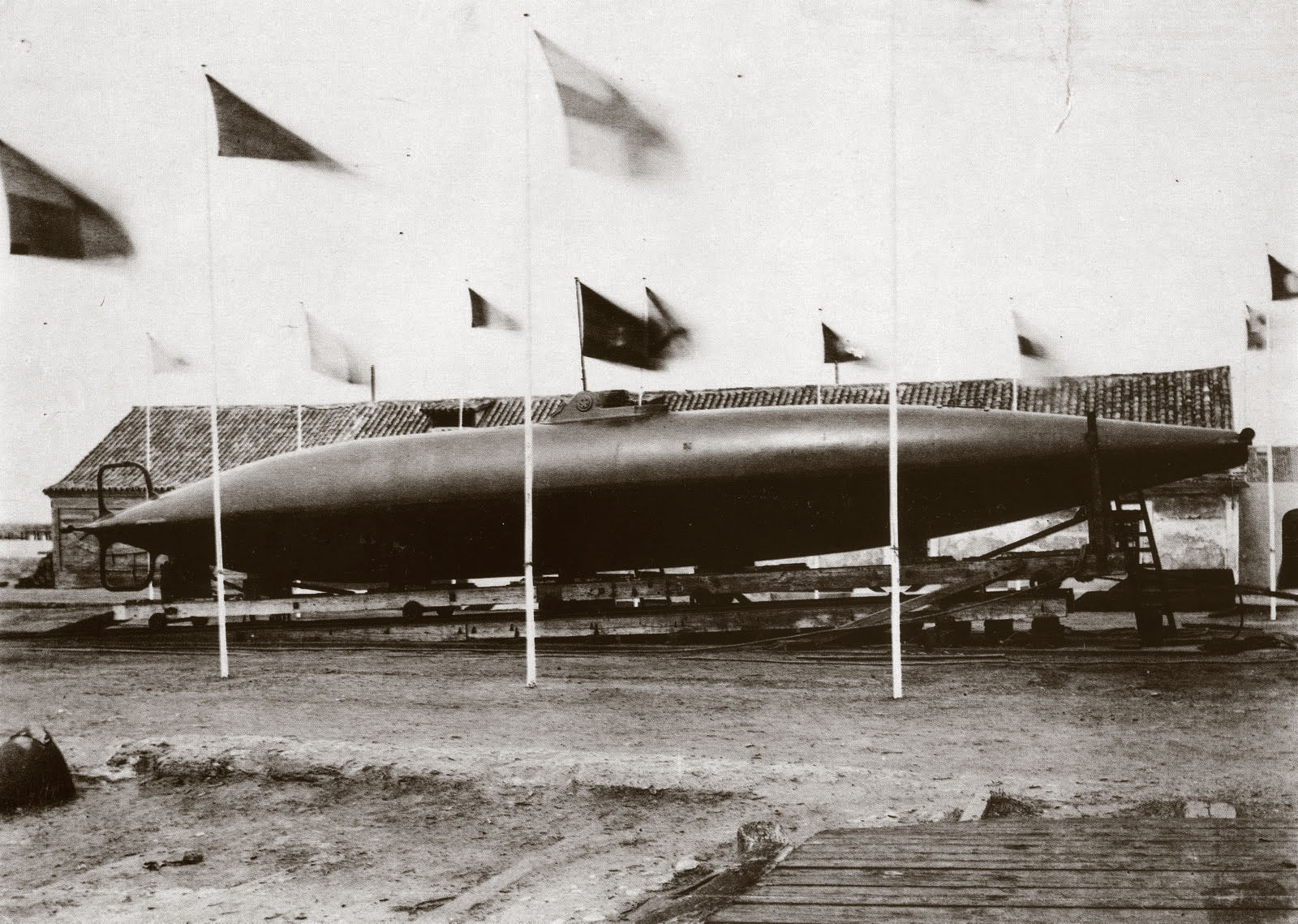

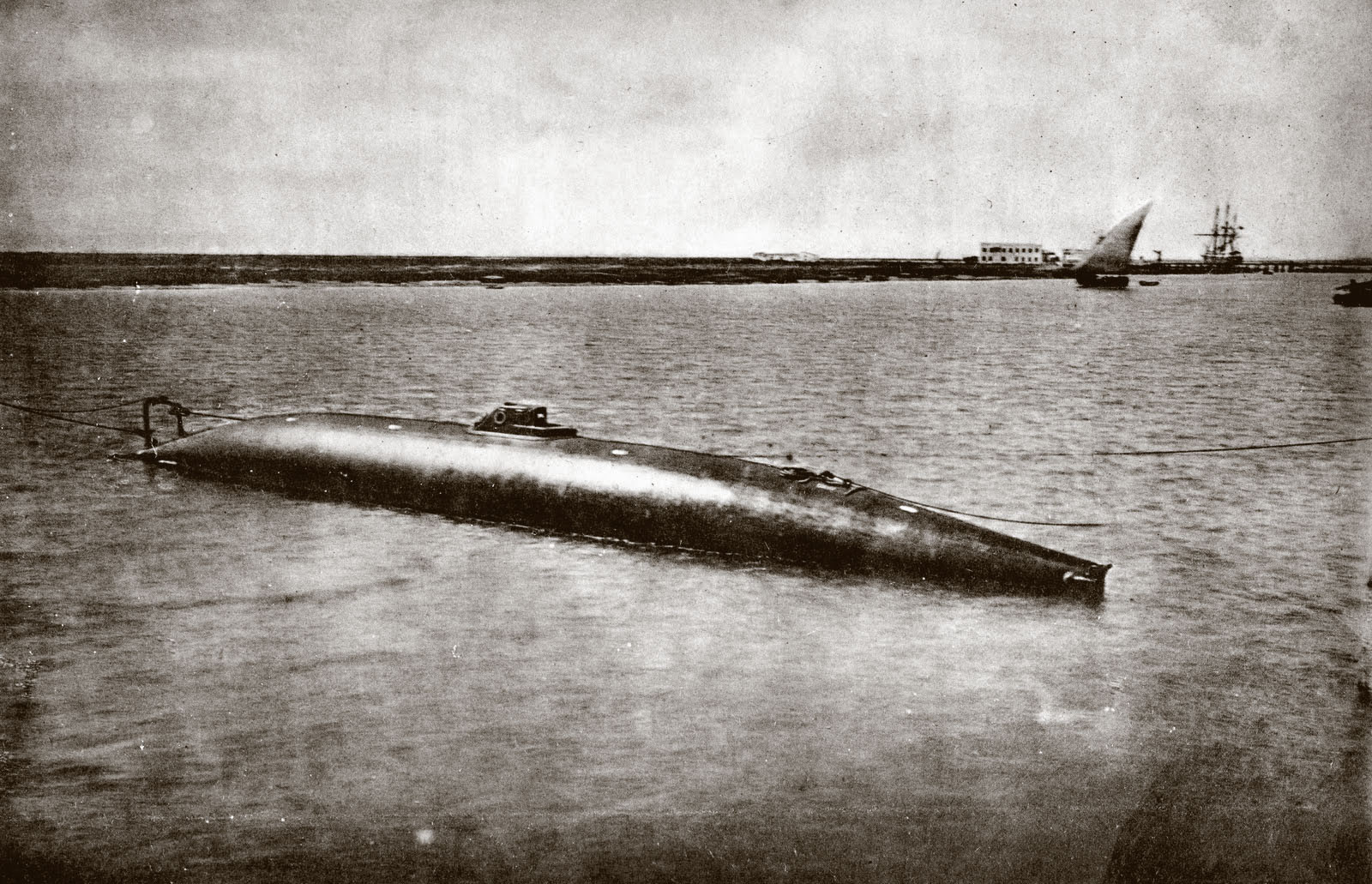

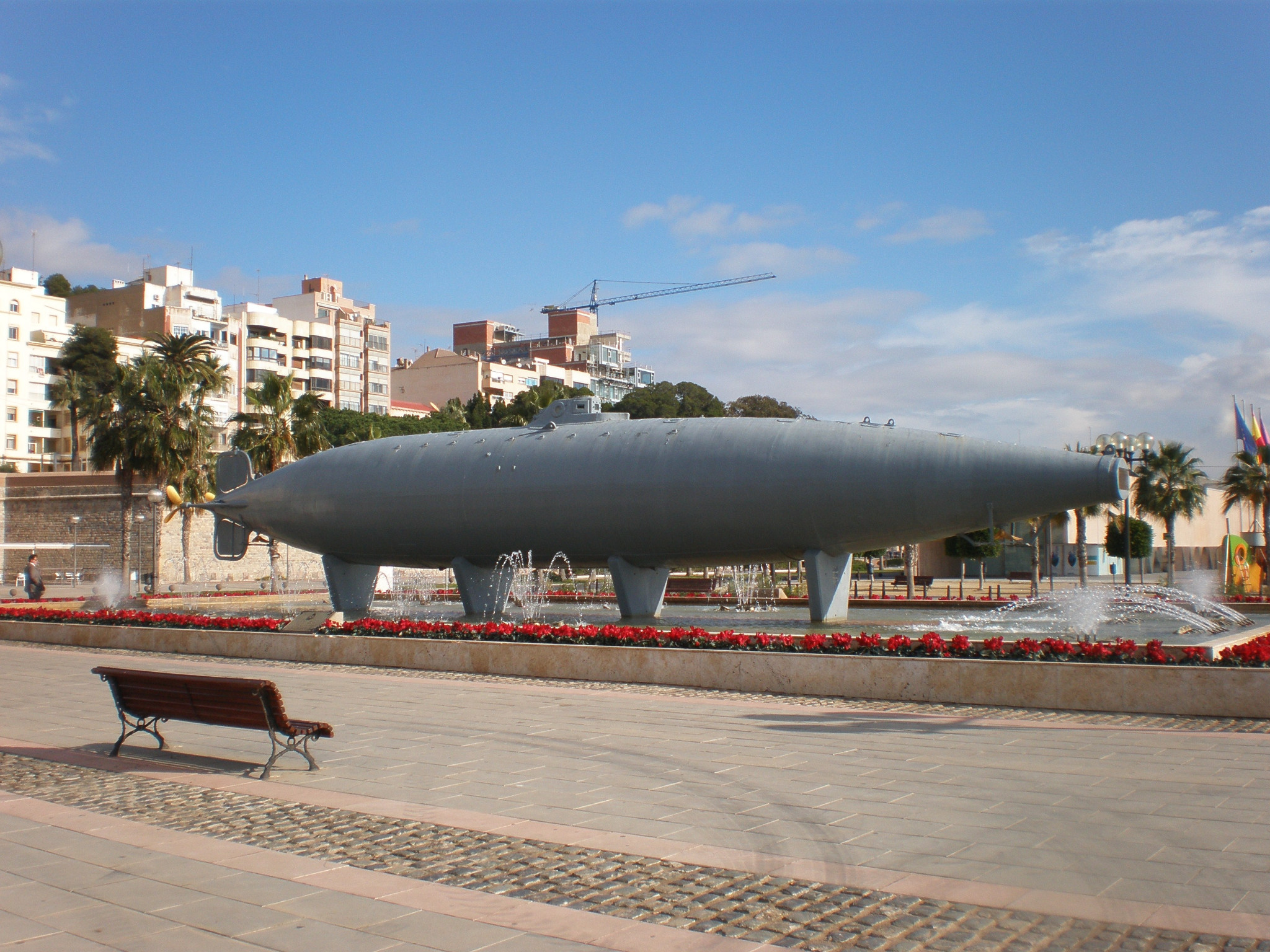

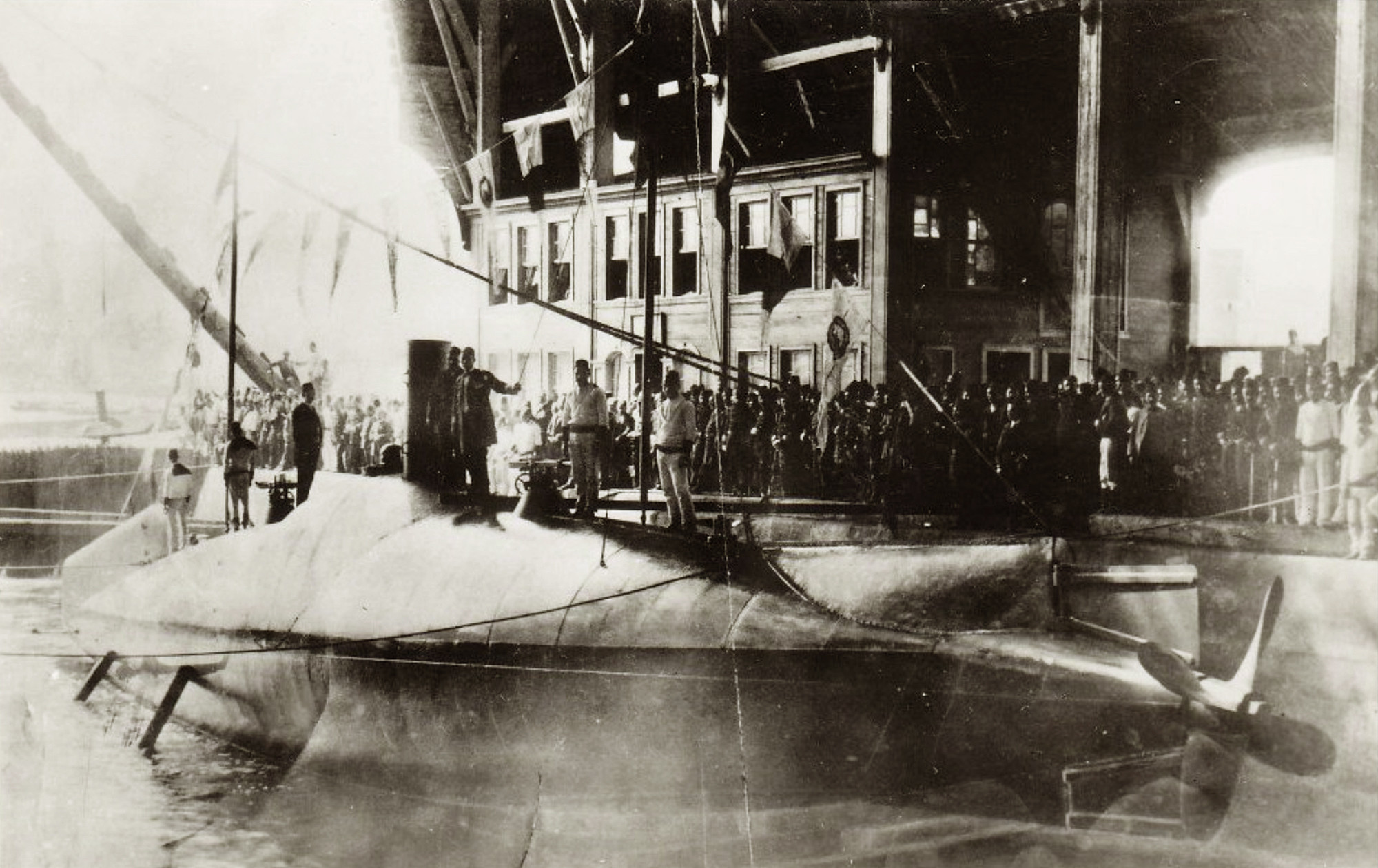

Hiszpański Isaac Peral

Napoleon · Post autor: **Napoleon** » 2022-06-24, 15:59

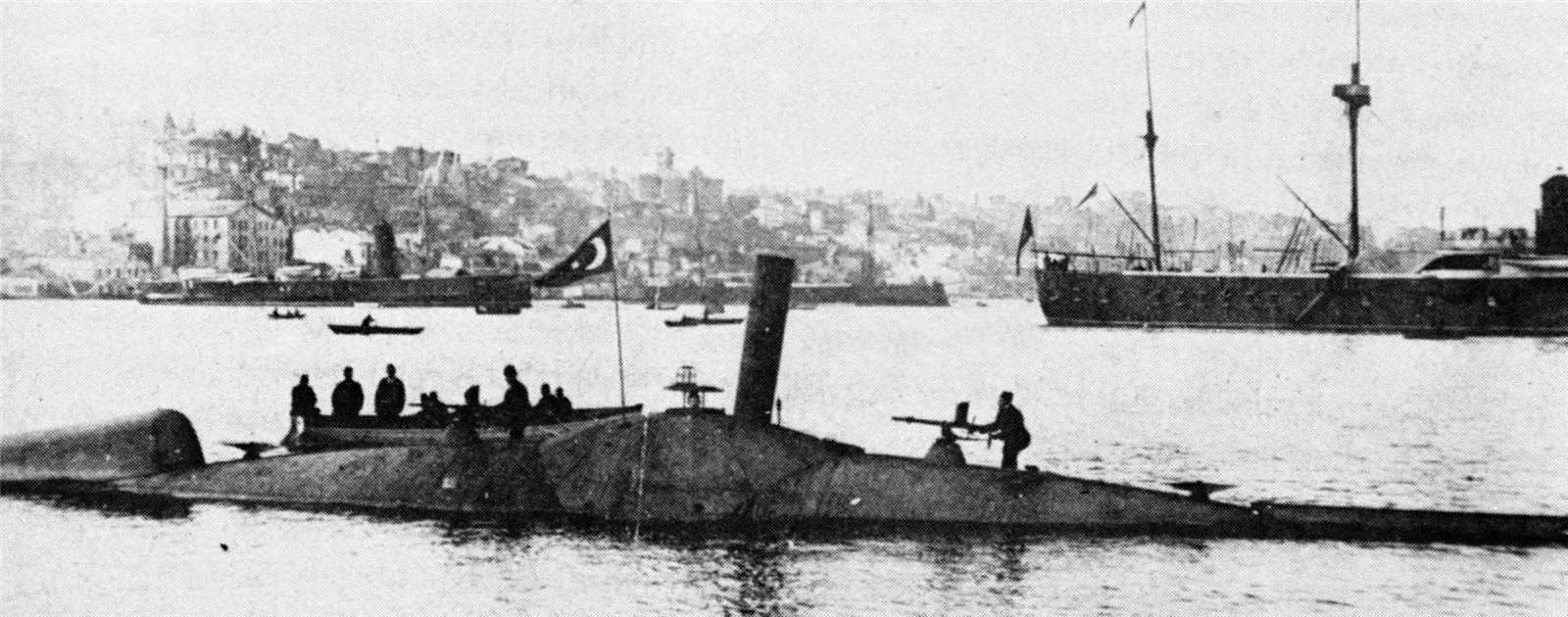

Okręt podwodny Nordenfeldta - tu turecki Abdulhamid. W zasadzie jednostka eksperymentalna.

Napoleon · Post autor: **Napoleon** » 2022-06-25, 18:43

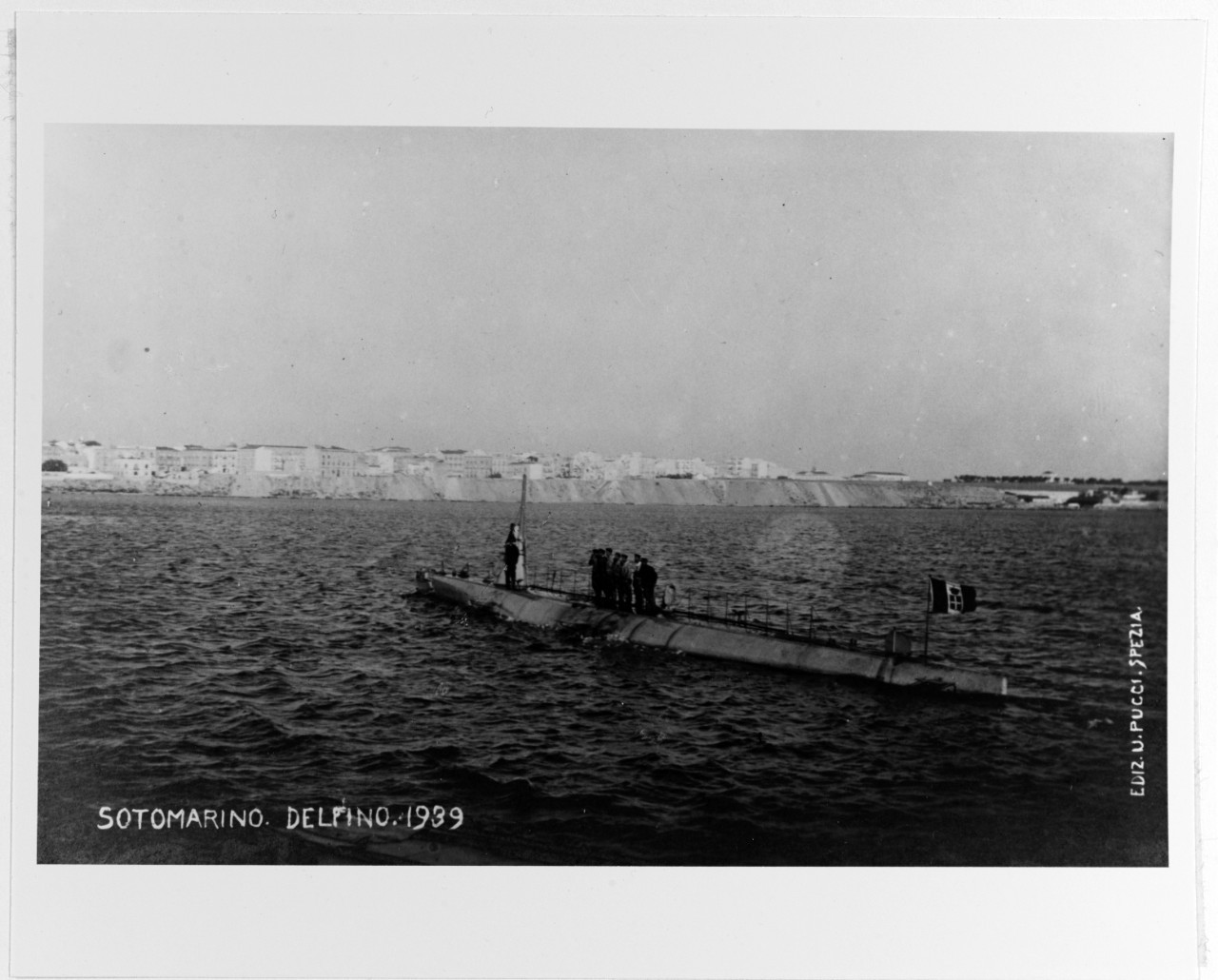

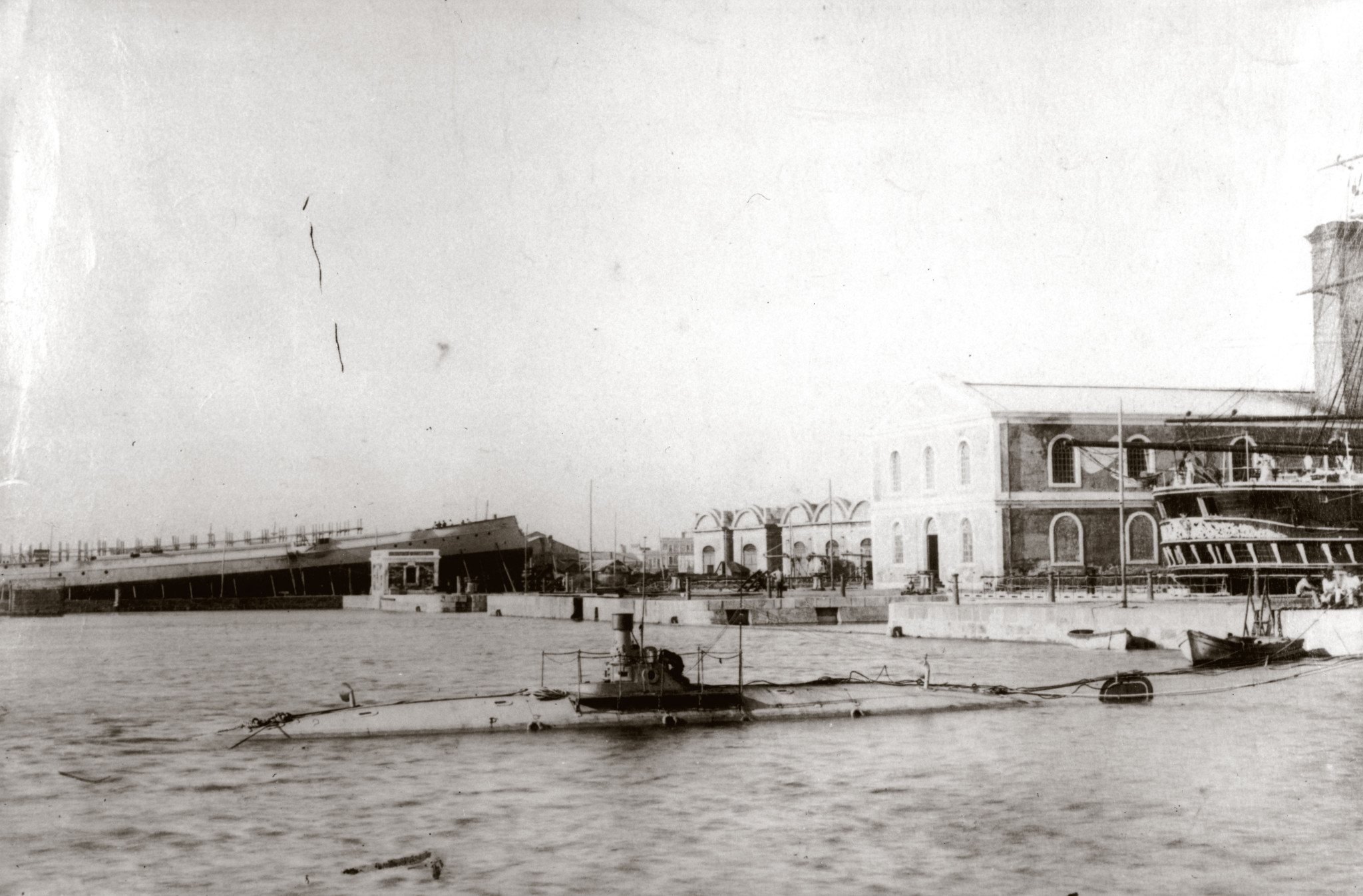

Włoski Dolfino

Napoleon · Post autor: **Napoleon** » 2022-06-29, 12:06

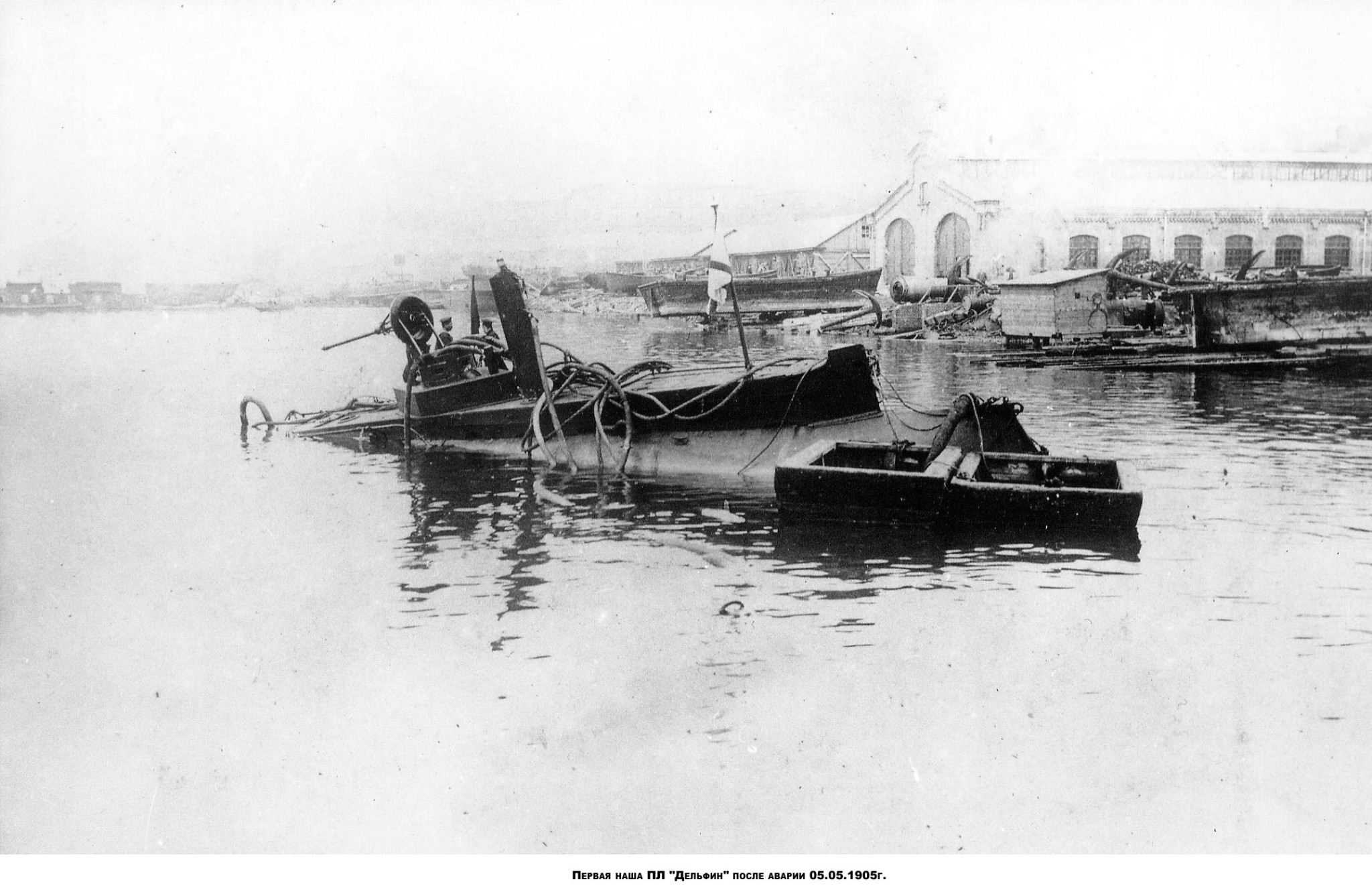

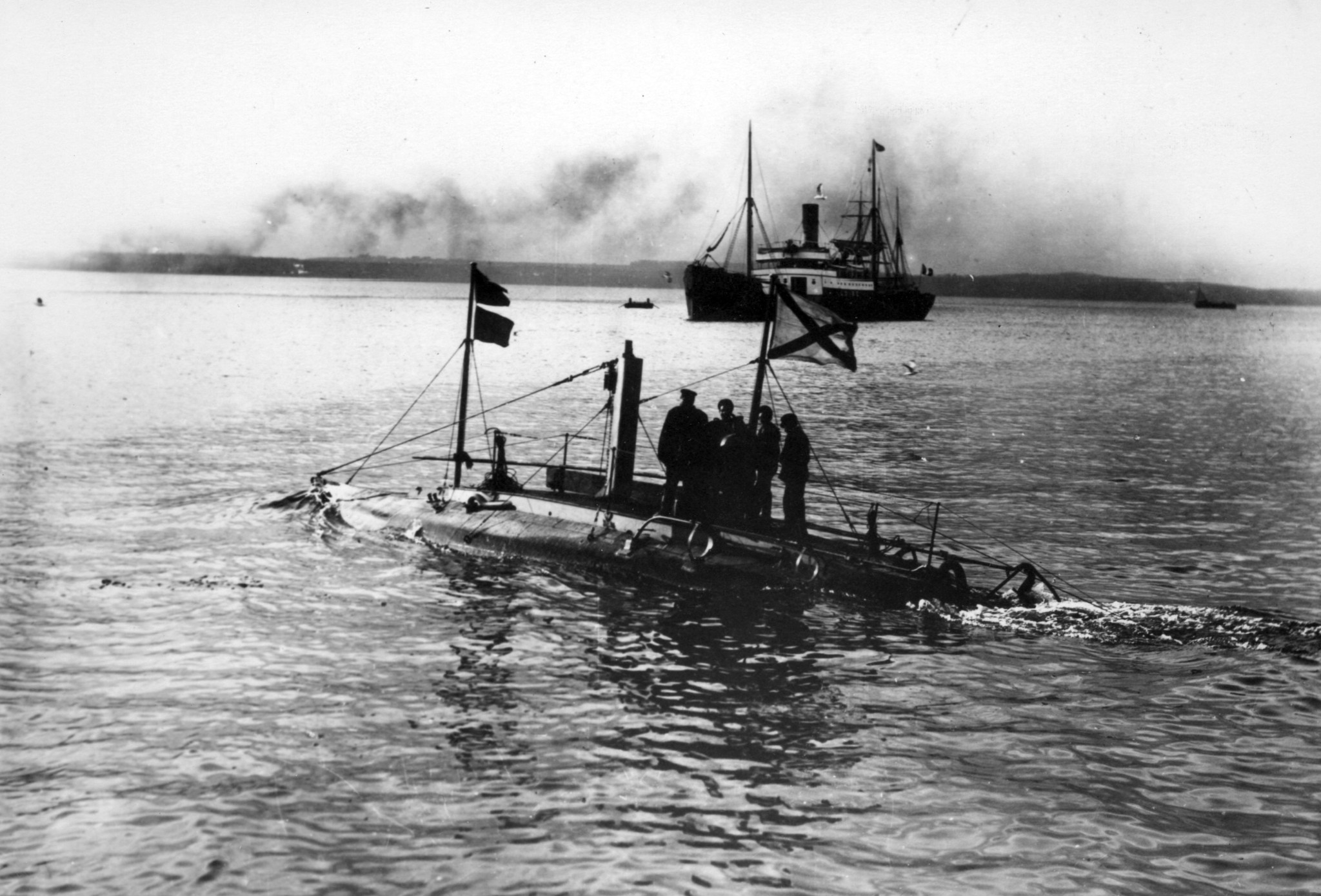

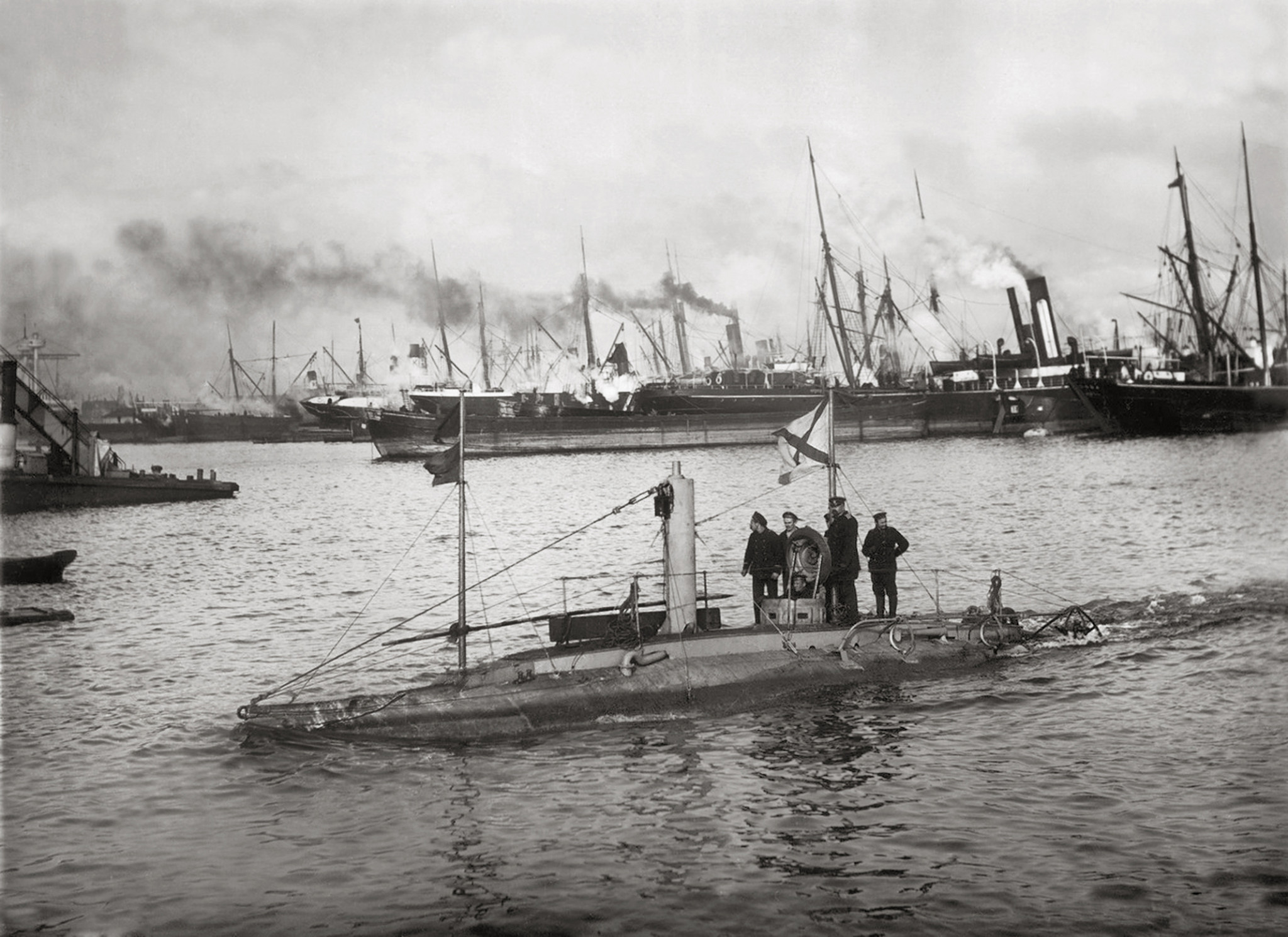

Rosyjski Delfin

Napoleon · Post autor: **Napoleon** » 2022-07-09, 23:54

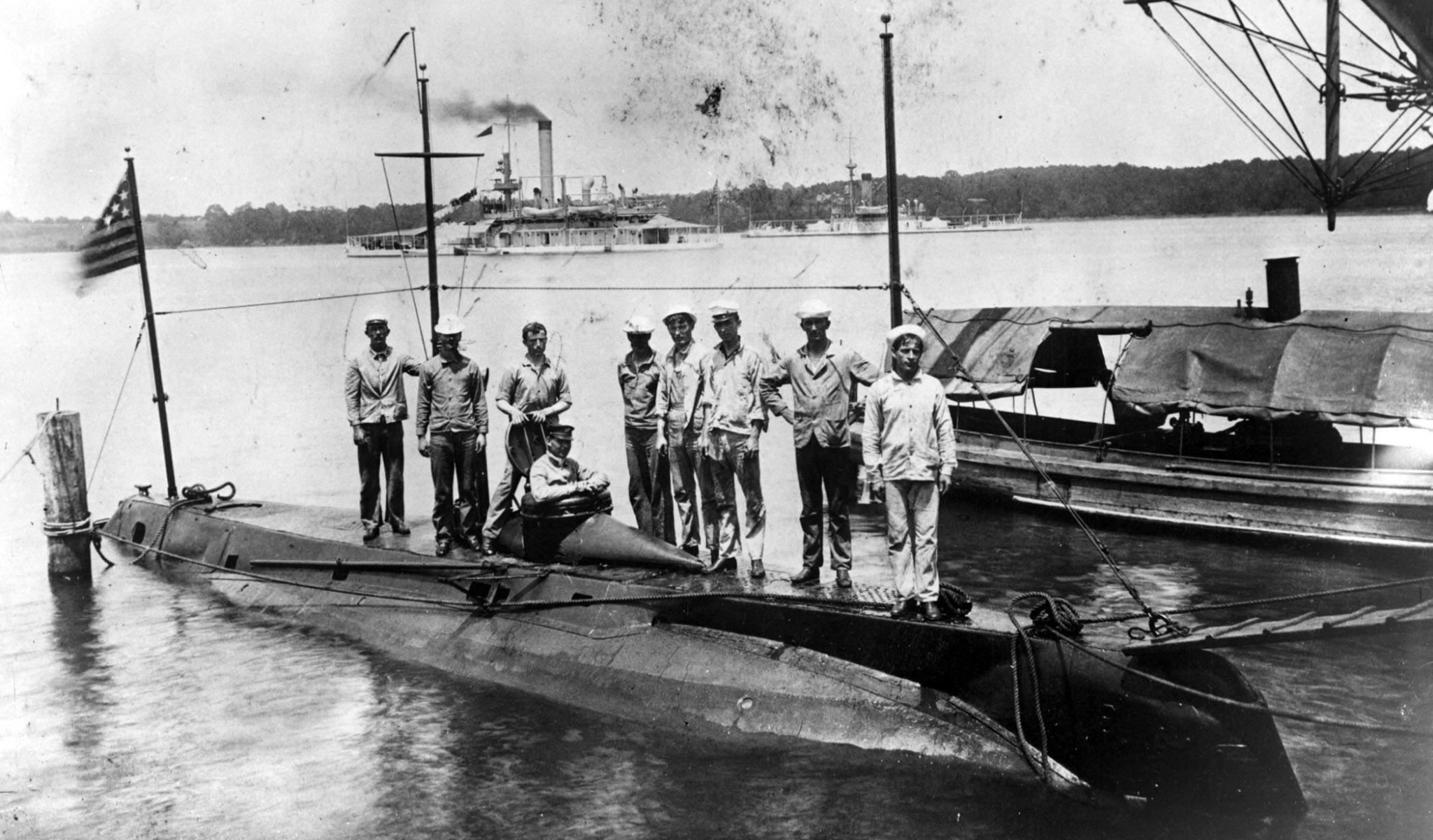

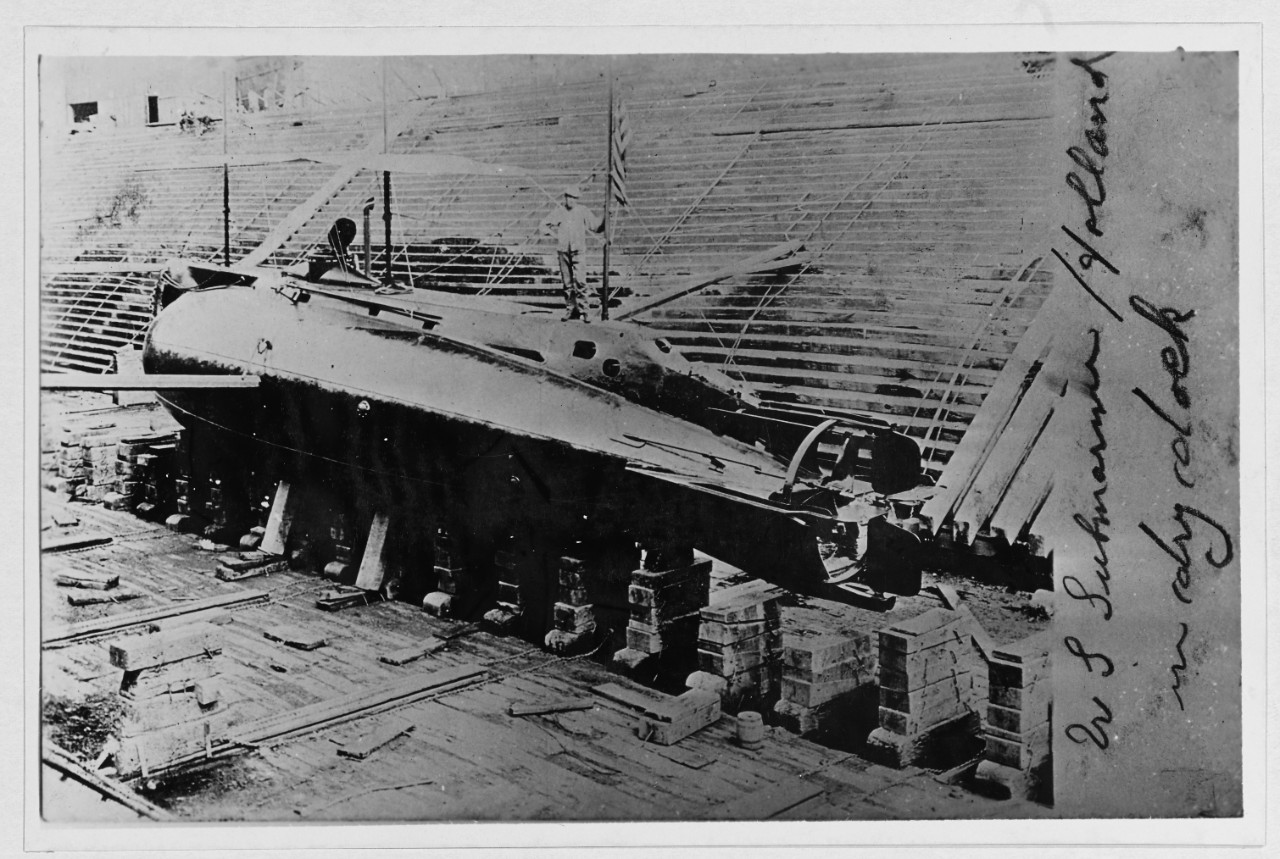

Amerykański Holland

Napoleon · Post autor: **Napoleon** » 2022-07-12, 11:11

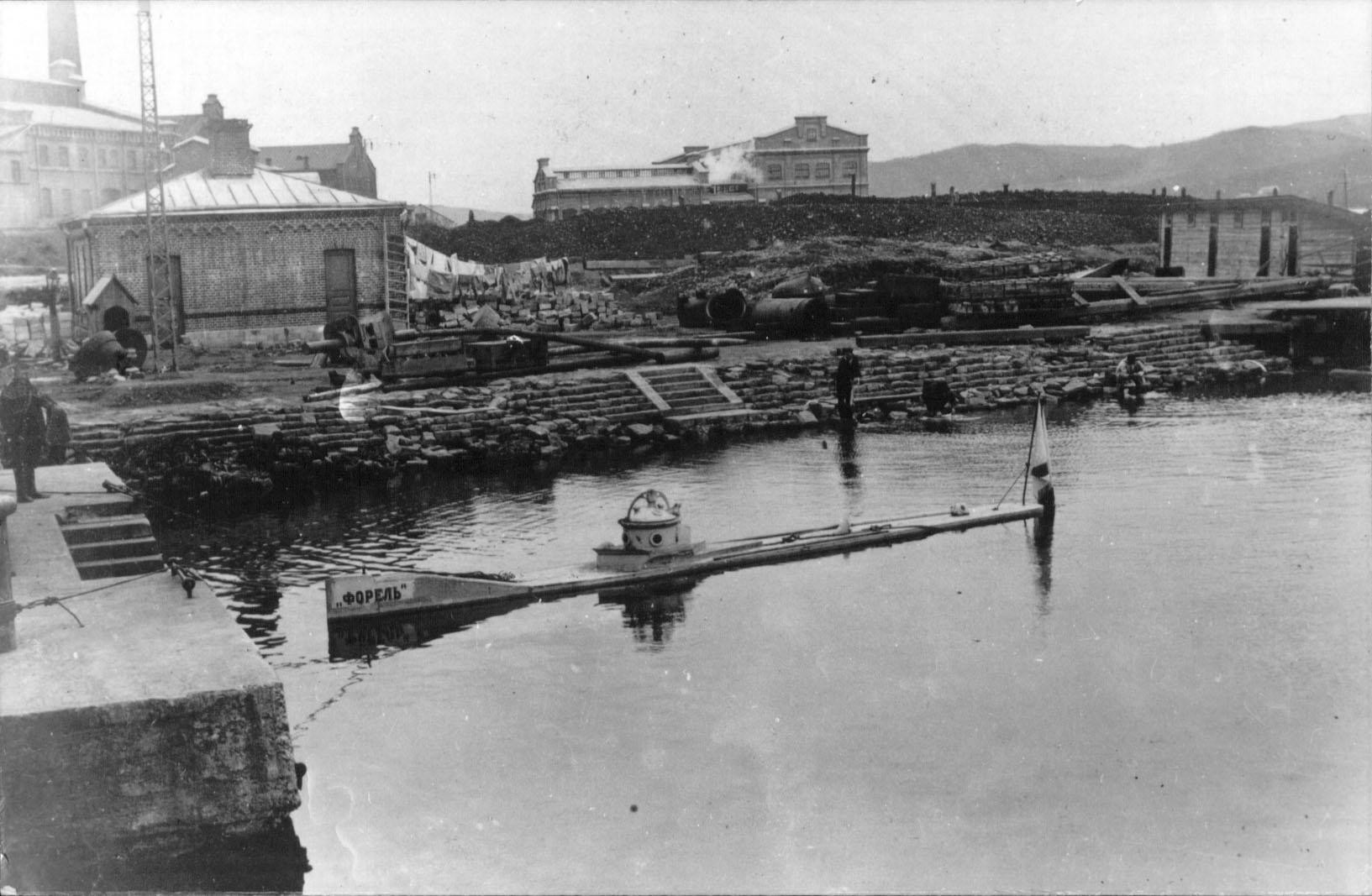

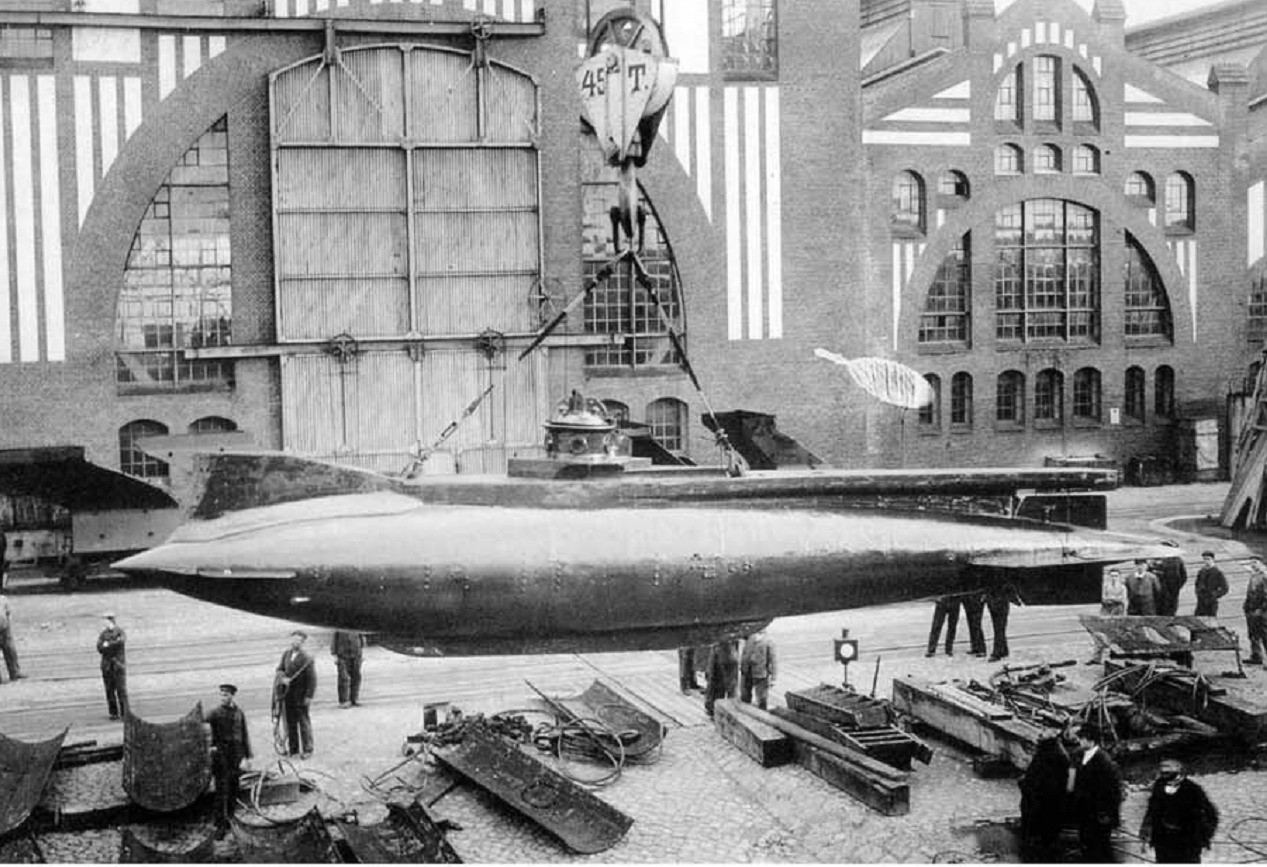

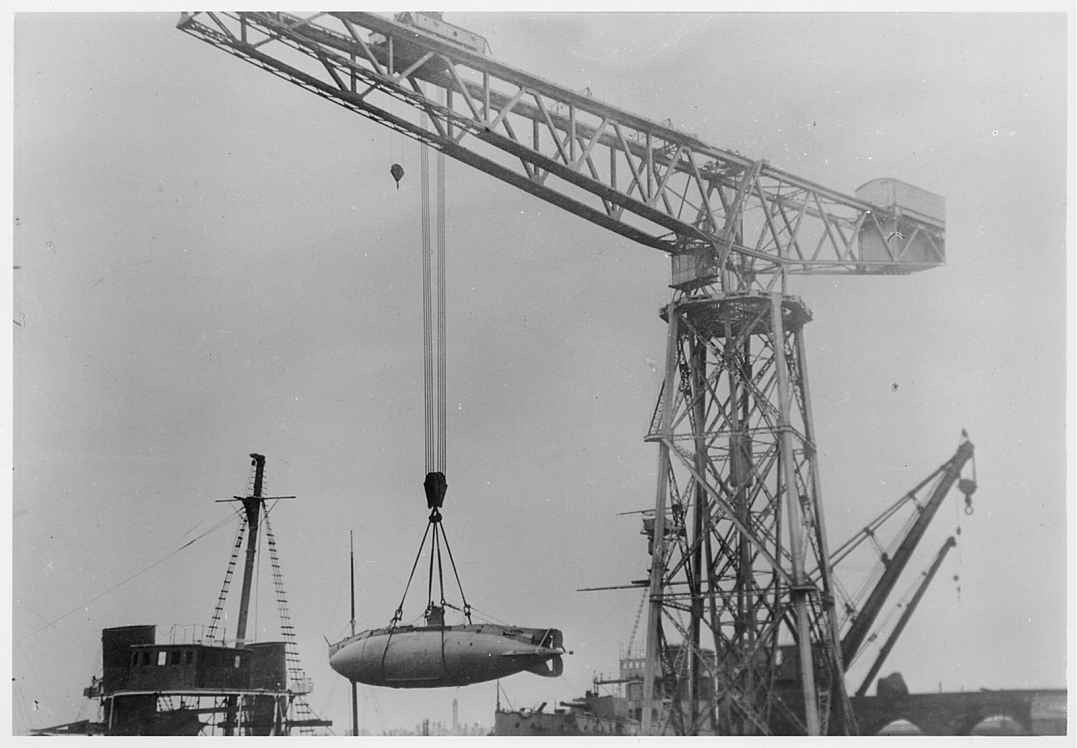

Rosyjski Foriel

Napoleon · Post autor: **Napoleon** » 2022-08-08, 20:11

Dawno nie dawałem już zdjęć okrętów podwodnych. Więc to czynię.

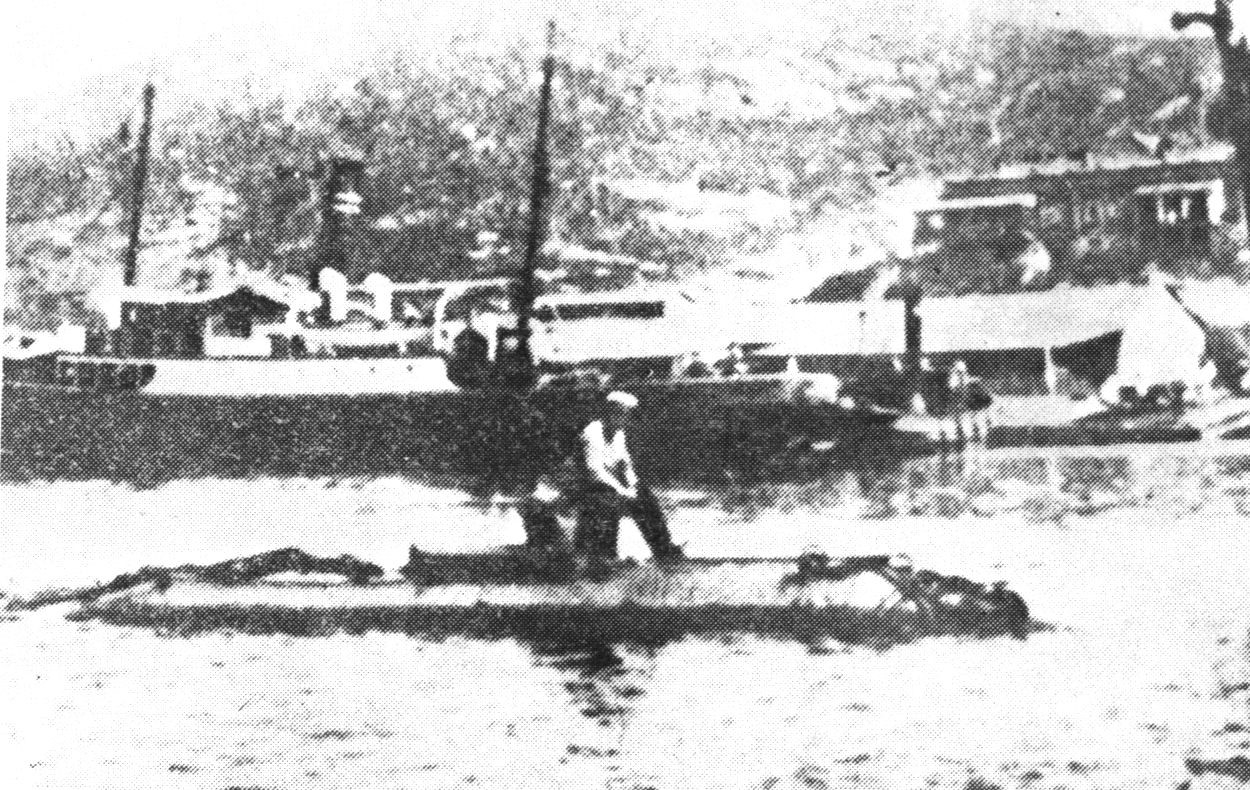

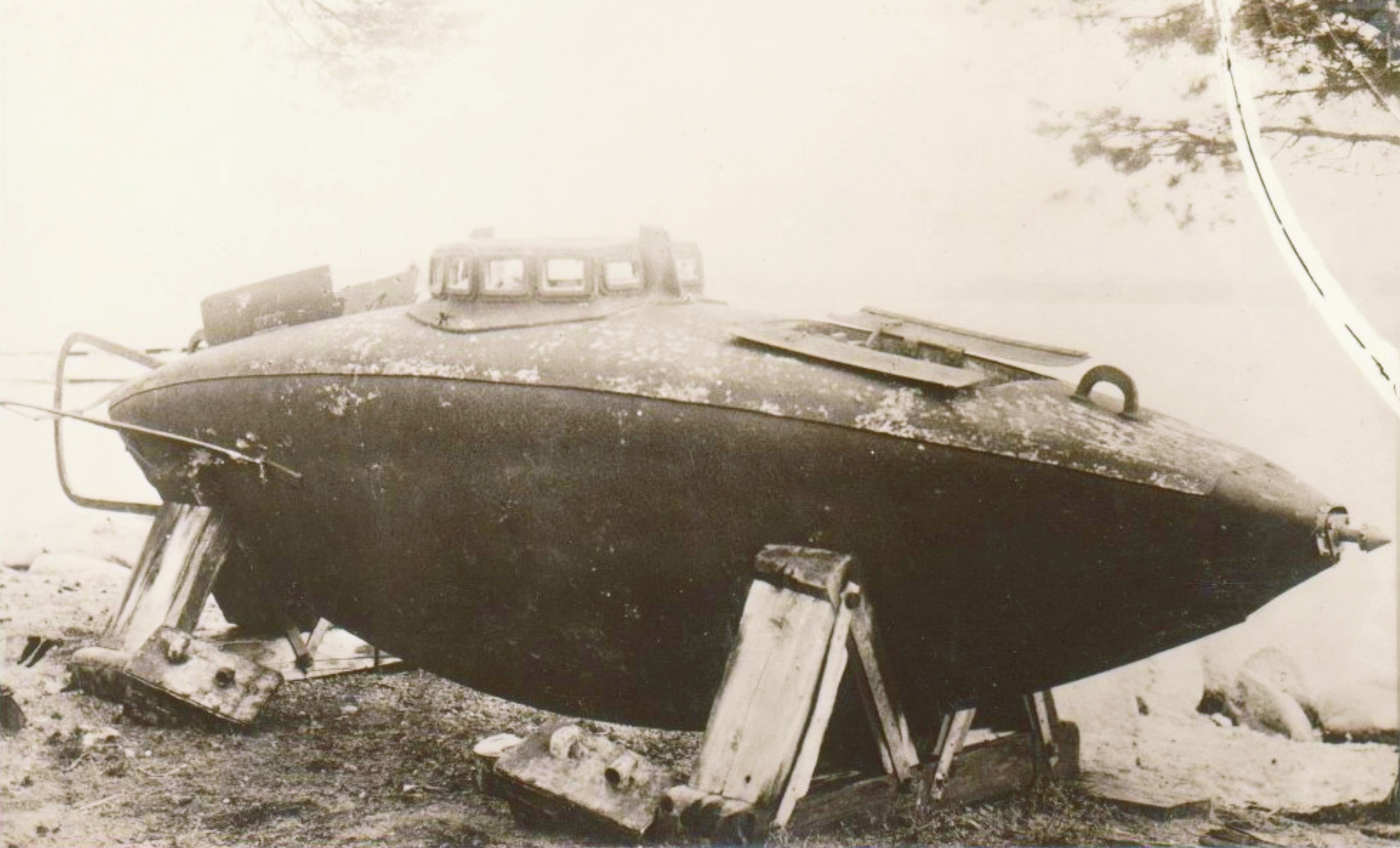

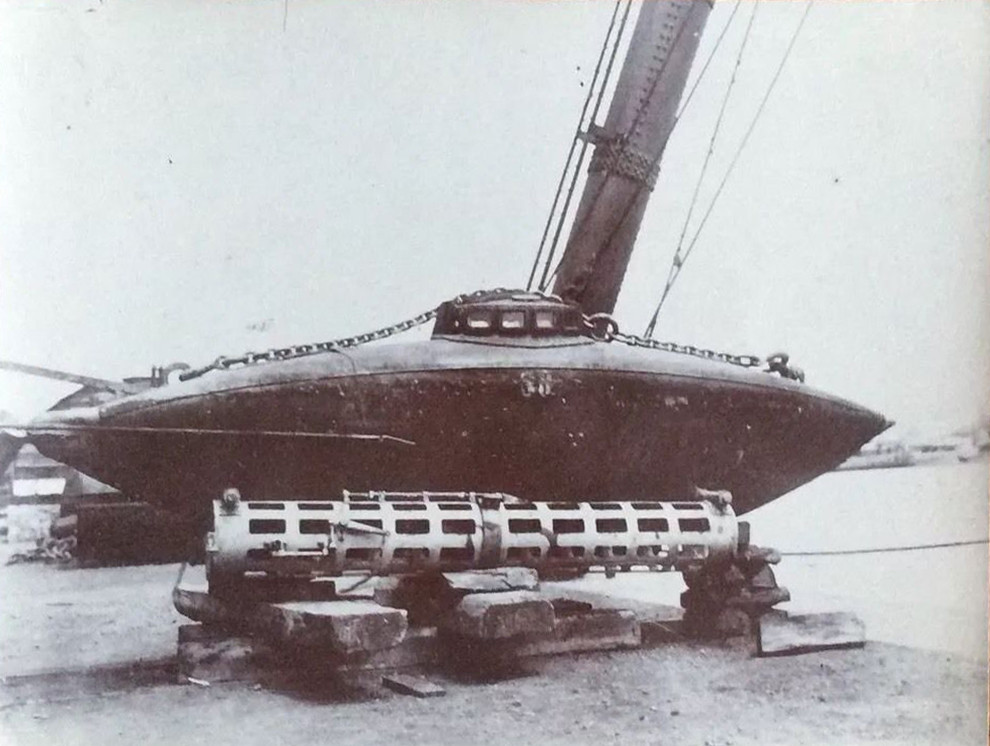

Rosyjski Kieta - czyli zmodernizowany start okręt podwodny Drzewiecki III. Z napędem elktrycznym (mały zasięg przy pływaniu na powierzchni. Malutka jednostka - jej nawodna wyporność to 8 ton. Sam okręt zbudowany został w 1881 roku, ale do wersji tu przedstawianej doprowadzono go w roku 1905. Uzbrojony w dwie zewnętrzne wyrzutnie torped.

Napoleon · Post autor: **Napoleon** » 2022-08-29, 20:09

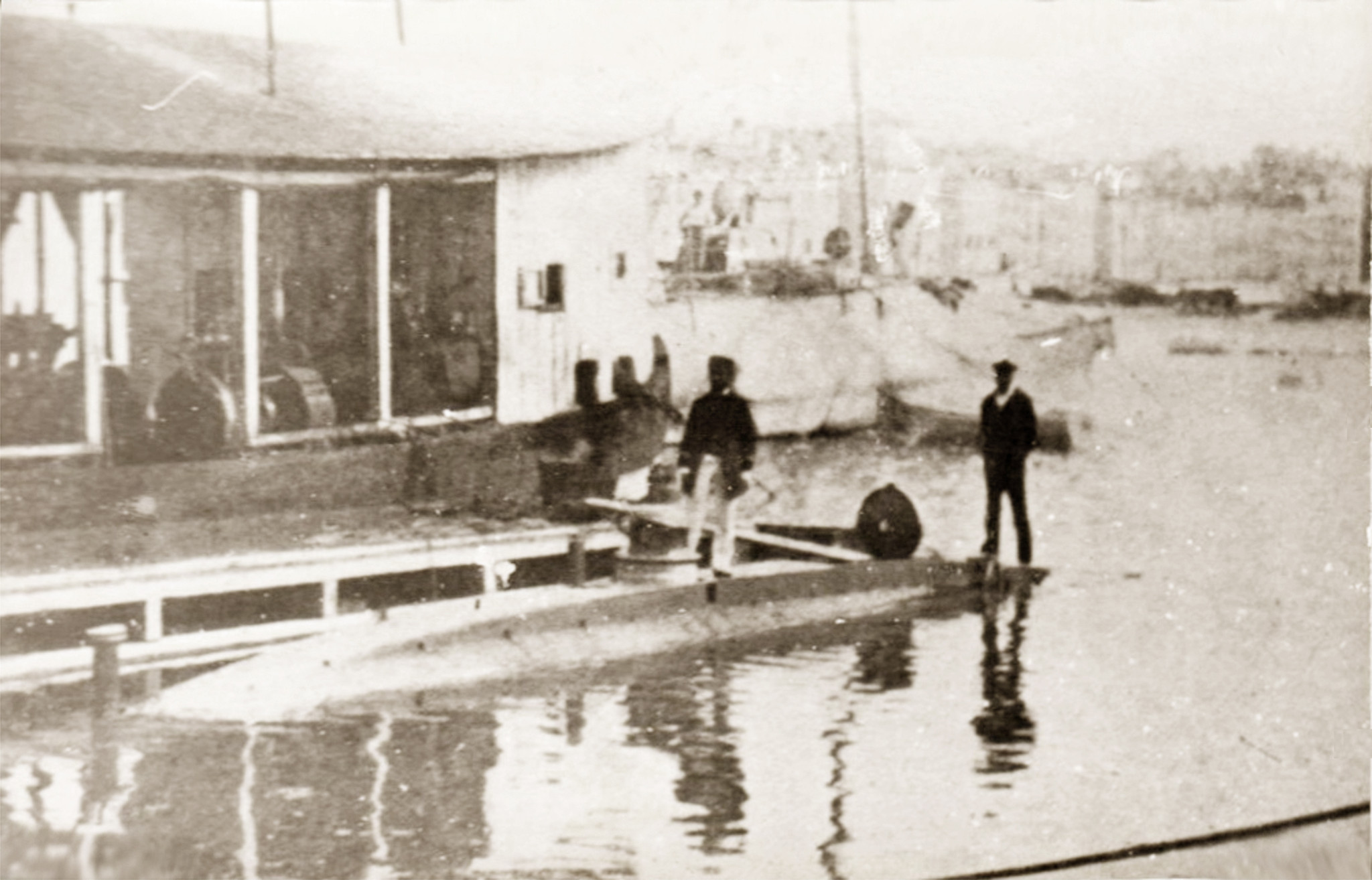

Rosyjski Portarturiec. Okręt ten był jednostka zbudowaną w Port Arturze w trakcie wojny z Japonią. W zasadzie nic o nim nie wiadomo. Była to jednostka budowana własnymi siłami tamtejszego arsenału, bardziej eksperymentalna. Nie użyta bojowo.

Kazimierz Zygadło · Post autor: **Kazimierz Zygadło** » 2022-08-30, 17:42

Napoleon pisze: 2022-08-29, 20:09 Rosyjski Portarturiec. Okręt ten był jednostka zbudowaną w Port Arturze w trakcie wojny z Japonią. W zasadzie nic o nim nie wiadomo. Była to jednostka budowana własnymi siłami tamtejszego arsenału, bardziej eksperymentalna. Nie użyta bojowo.

http://www.hisutton.com/Desperate%20mea ... 01904.html

Napoleon · Post autor: **Napoleon** » 2022-09-03, 17:12

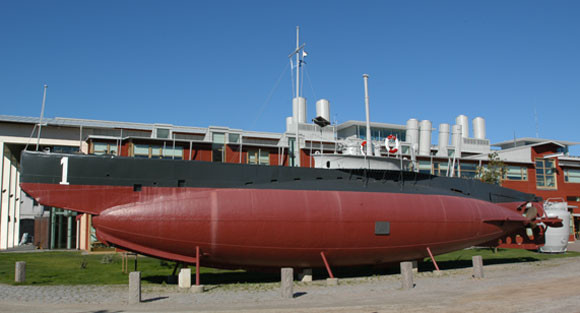

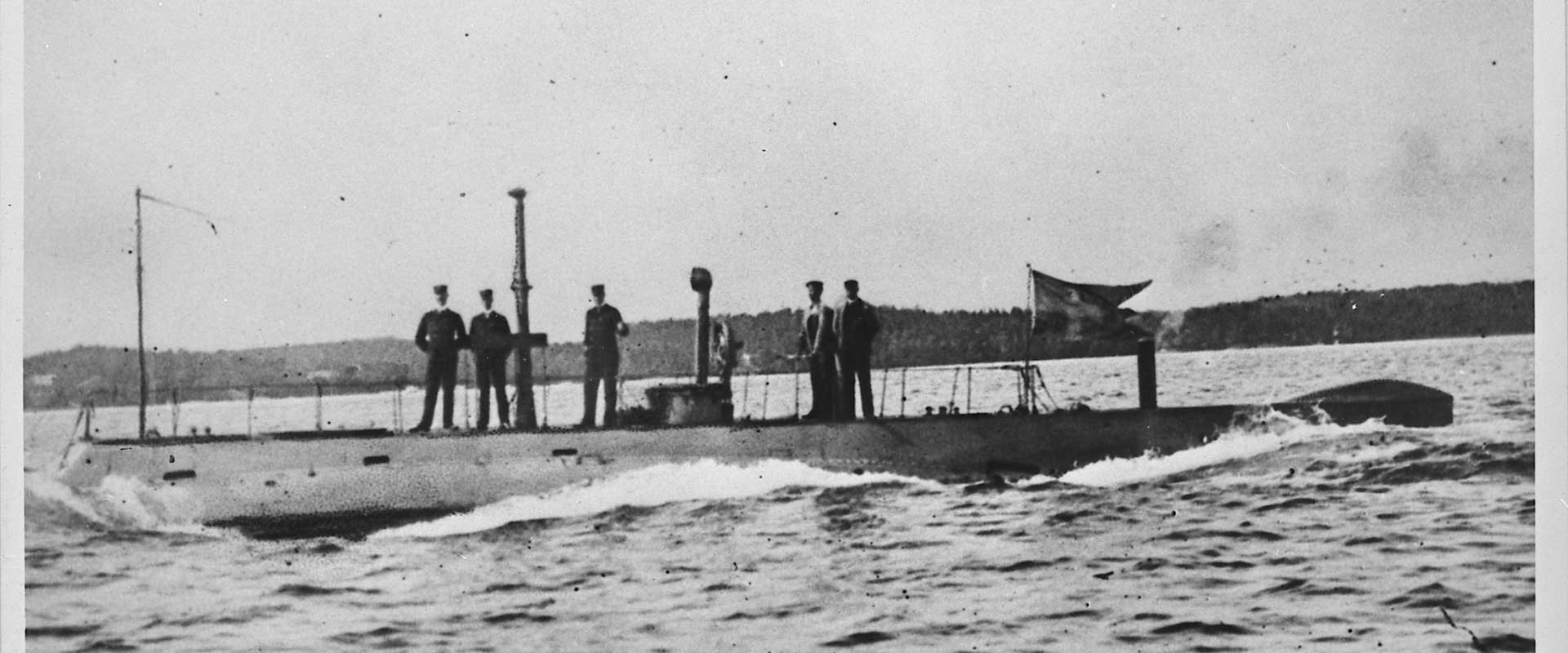

Szwedzki okręt podwodny Hajen (typ Holland), zwodowany w 1904 roku. wyporność nawodna ok. 110 ton, prędkość 9,5/6,5 węzłów. Uzbrojenie: 1 wt (zapas 3 torped).

Napoleon · Post autor: **Napoleon** » 2022-09-11, 14:00

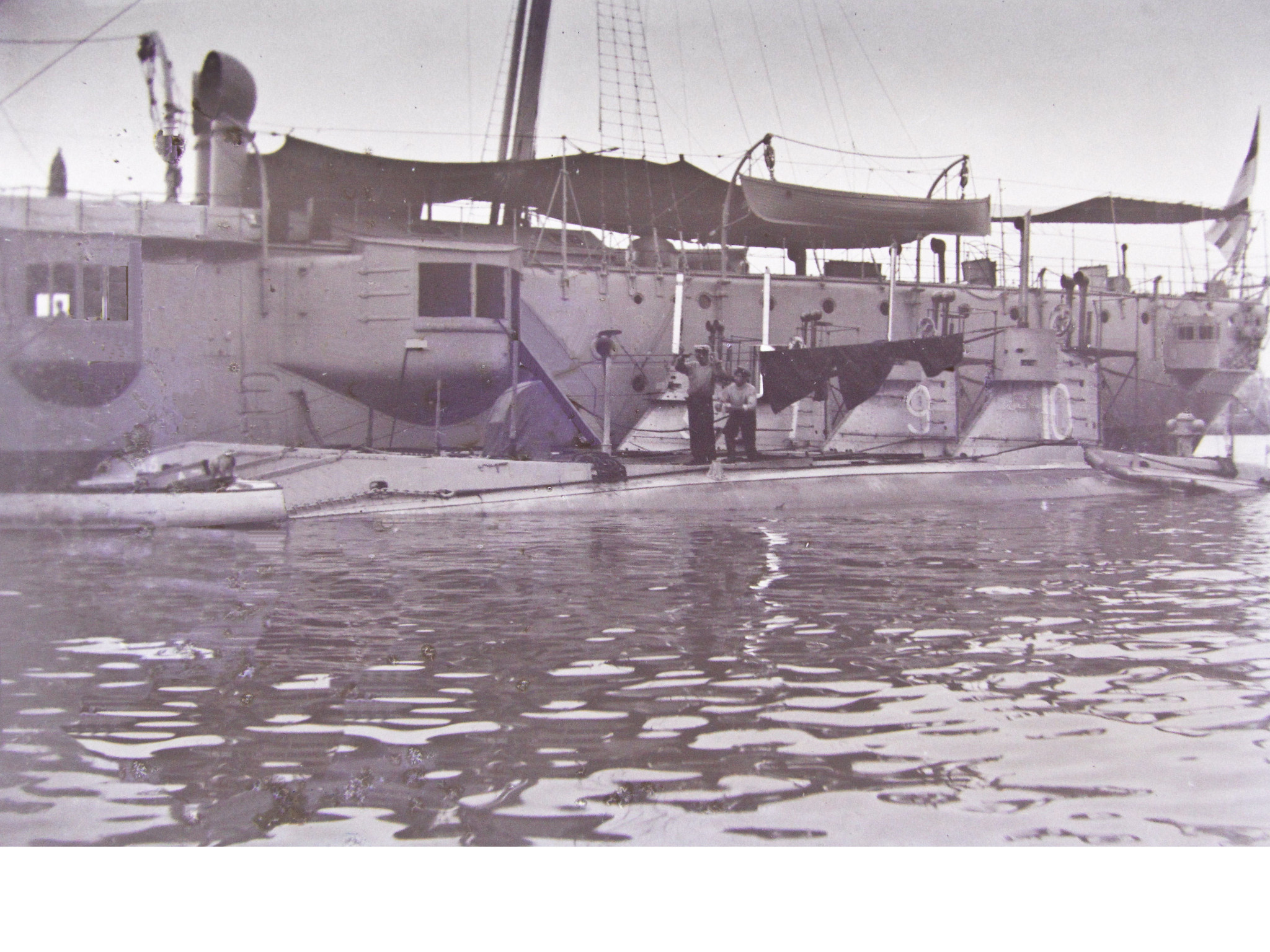

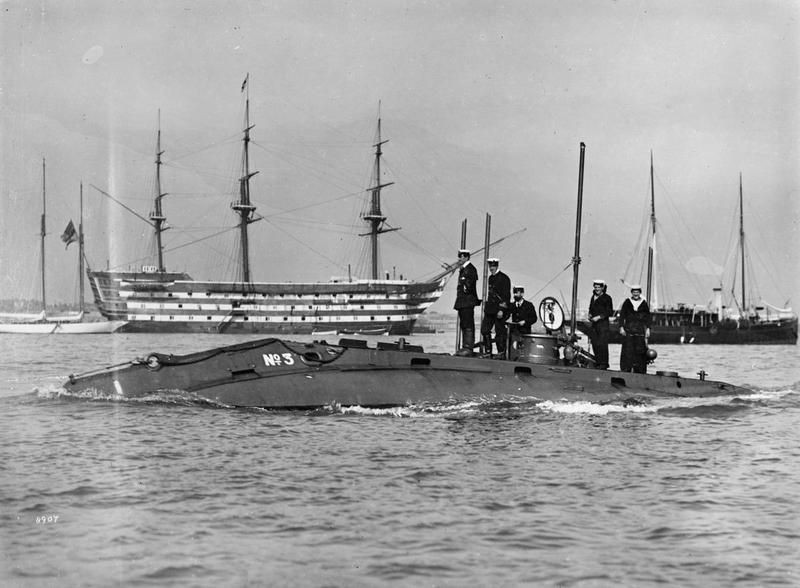

Brytyjskie okręty podwodne typu Holland (nr 1 do 5). Zbudowane w latach 1901-1902. Wyporność 112/122 tony. Uzbrojone w pojedynczą kadłubową wyrzutnię torped 457mm na dziobie (zapas 3 torpedy).

Napoleon · Post autor: **Napoleon** » 2022-09-11, 23:31

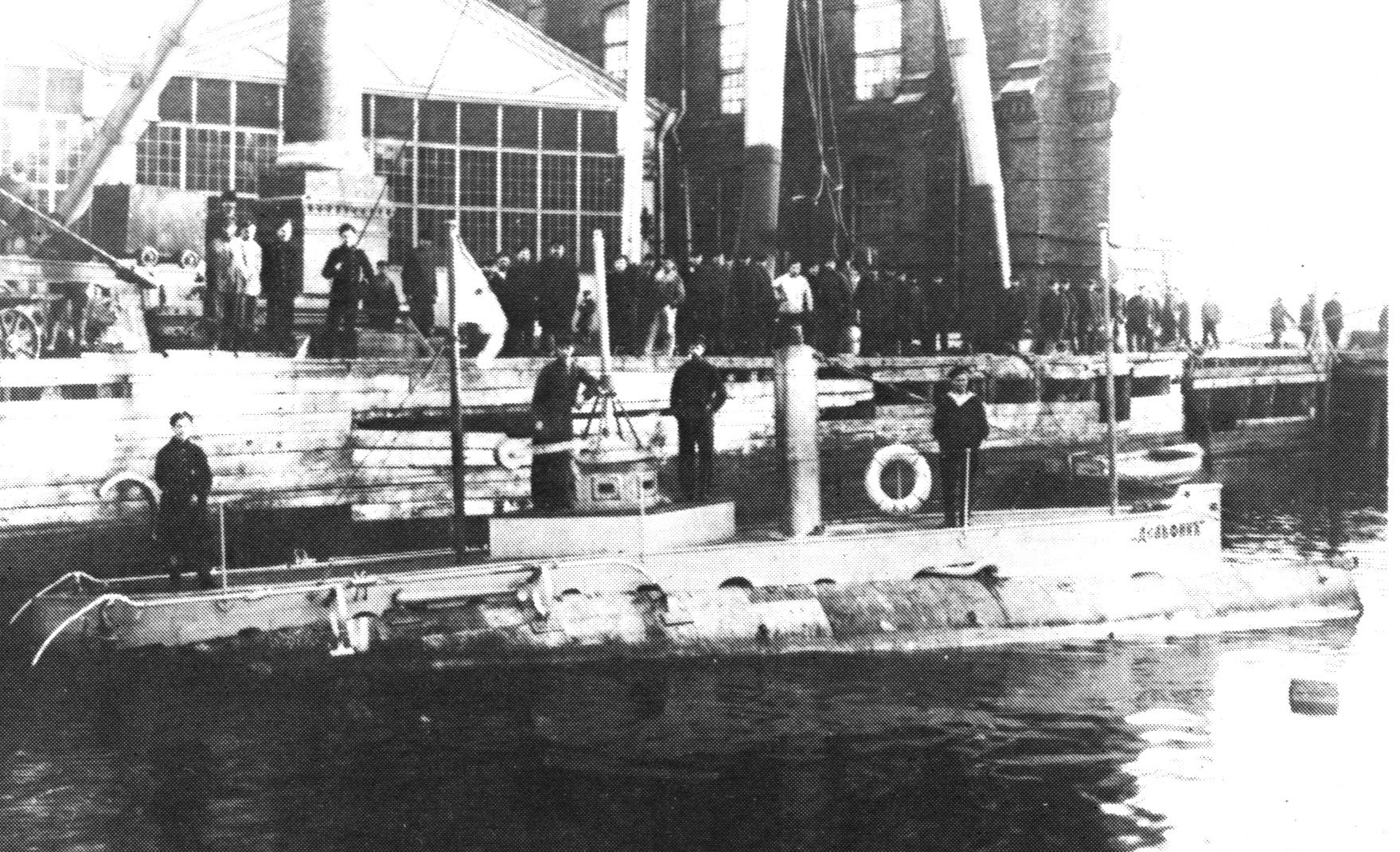

Francuskie okręty podwodne Morse/Algerien. Morse zwodowany został w 1899 roku, dwa pozostałe (Algerien i Francaise) stanowiące jego zmodyfikowaną wersję, w 1901. Wyporność 143/149 ton (Morse) i 147/160 ton (pozostałe). Prędkość 7,5/5,5 węzła (Morse) i 10/8 węzła (pozostałe). Morse uzbrojony był w jedną kadłubową wyrzutnię torped na dziobie, Algerien i Francoise miały dodatkowo dwie zewnętrze wyrzutnie (czyli razem 3). Morse miał kadłub z brązu, pozostałe ze stali. Ze względu na napęd elektryczny, miały mały zasięg i w zasadzie mogły być wykorzystywane tylko do obrony lokalnej.

Napoleon · Post autor: **Napoleon** » 2022-09-19, 13:04

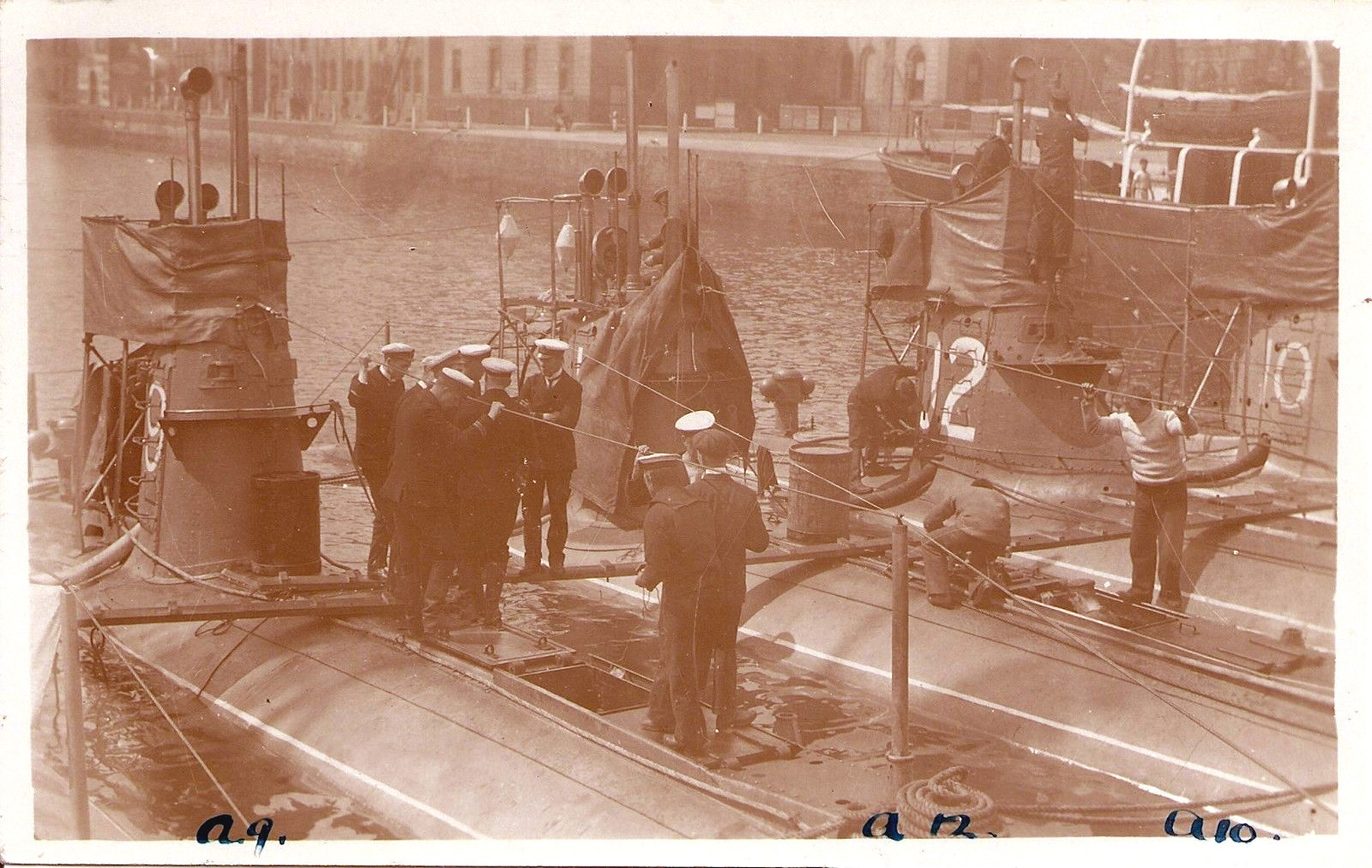

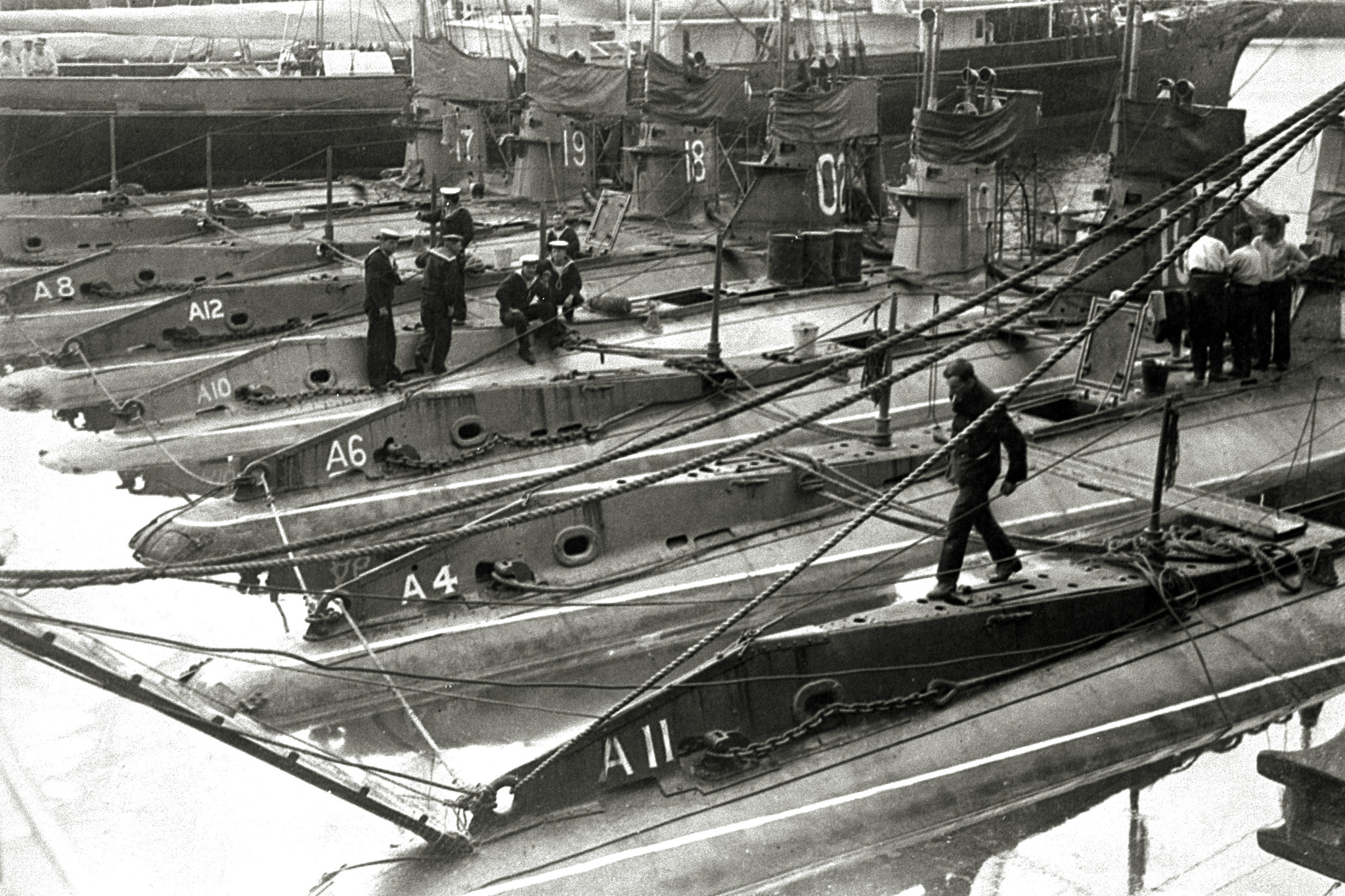

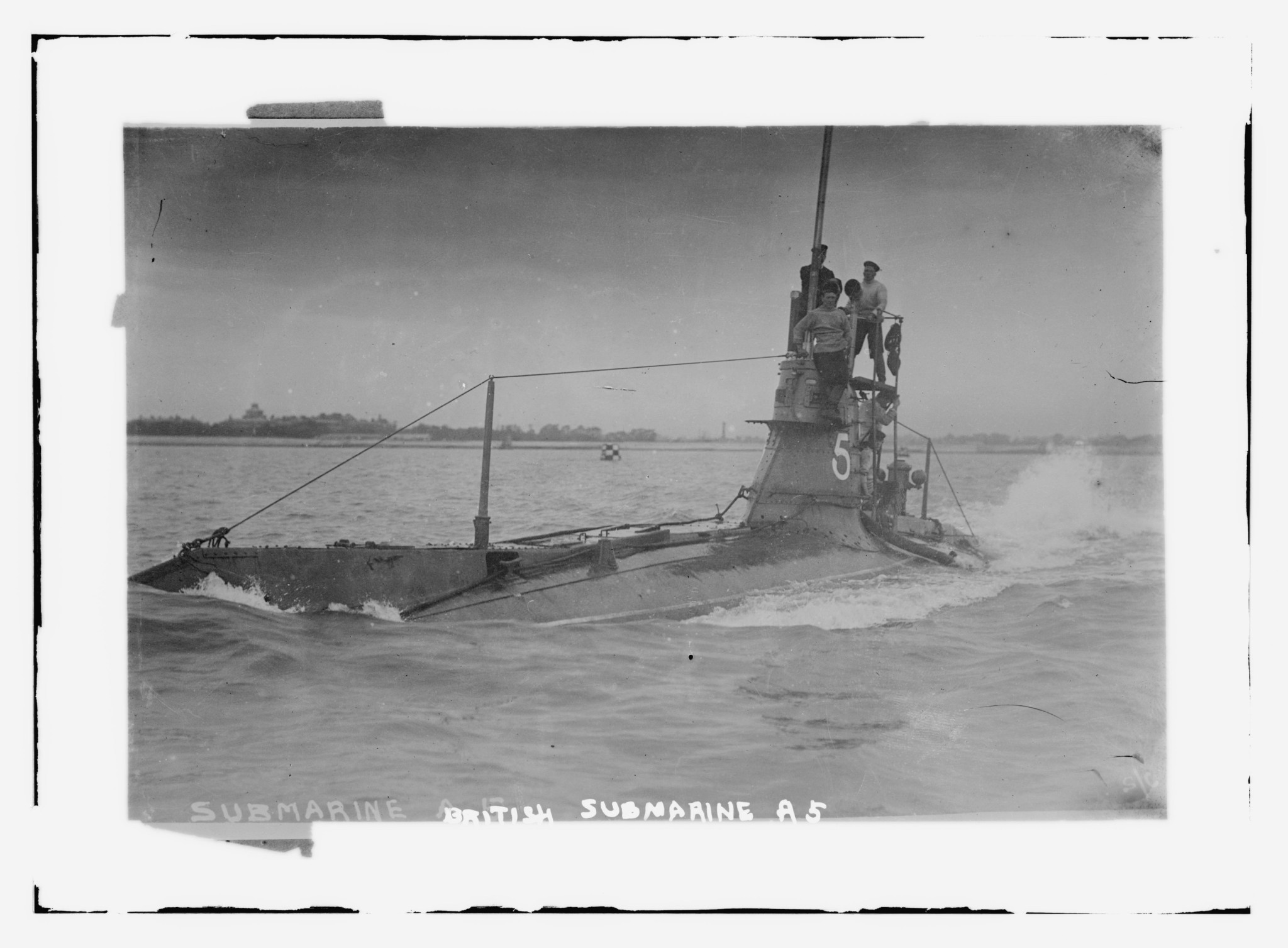

Brytyjskie okręty podwodne typu A. W latach 1902-1905 Brytyjczycy zbudowali w sumie 13 takich jednostek (od A 1 do A 13). Wyporność 190/205 ton, prędkość od 9,5-10/6 w (pierwsze 4 okręty) do 11-12/7 węzłów (kolejne). Napęd spalinowo-elektryczny. Pierwsze 4 okręty miały pojedynczą wyrzutnię torped na dziobie, pozostałe 2 wyrzutnie. Poza dwoma, reszta dotrwała do I wojny i została wycofana zaraz po jej zakończeniu.
