Uzbrojenie

Napoleon · Post autor: **Napoleon** » 2023-01-01, 14:27

W dziale o "starych" krążownikach zamieściłem ilustracje brytyjskiej fregaty Tiger, a w dziale "różne" ilustracje dot. jej utraty pod Odessą w 1854 roku (podczas wojny krymskiej). Wspomniałem, że co prawda Rosjanie wraku nie wydobyli, ale wydobyli z niego kilka armat, przy tym jedna z nich, 10-calowa haubica Paixhansa, została ustawiona jako trofeum i przetrwała do dziś (mam nadzieję - nie wiem jak to teraz wygląda - ktoś wie?).
Brytyjczycy posiadali w tym czasie na uzbrojeniu dwa modele 10-calowych dział haubicznych Paixhansa strzelających granatami - model z 1825 roku określany ciężarem lufy jako działo 10-inch No 2 o lufie długości 9"4' (około 11 kalibrów licząc przewód lufy) i wadze 84cwt (jakieś 4,27 tony) i model z 1846 roku określany jako 10-inch No 2 o takiej samej długości lufy i wadze 86cwt (jakieś 4,37 tony). Tiger miał działa 10-calowe 84cwt (nominalny wagomiar 130 funtów, ale to ciężar pełnych kul żeliwnych, którymi to działo nie strzelało).
Mamy Nowy Rok, więc zastanawiałem się co by tu noworocznego zamieścić - coś co by nastrajało dobrze w Nowy Rok. Więc pomyślałem o paru zdjęciach tegoż działa haubicznego - mam nadzieję, że się zdjęcia spodobają.
Wszystkie najlepszego wszystkim Forumowiczom FOW w nowym roku 2023! Zdrowia, pieniędzy i jak najwięcej czasu by z jednego i drugiego korzystać!

wpk · Post autor: **wpk** » 2023-01-01, 14:40

Piotr, złożyłeś wyjątkowo zajebiste życzenia.
Dzięki!
Przyjmijcie Ty i pozostali do siego roku!

Napoleon · Post autor: **Napoleon** » 2023-01-04, 14:11

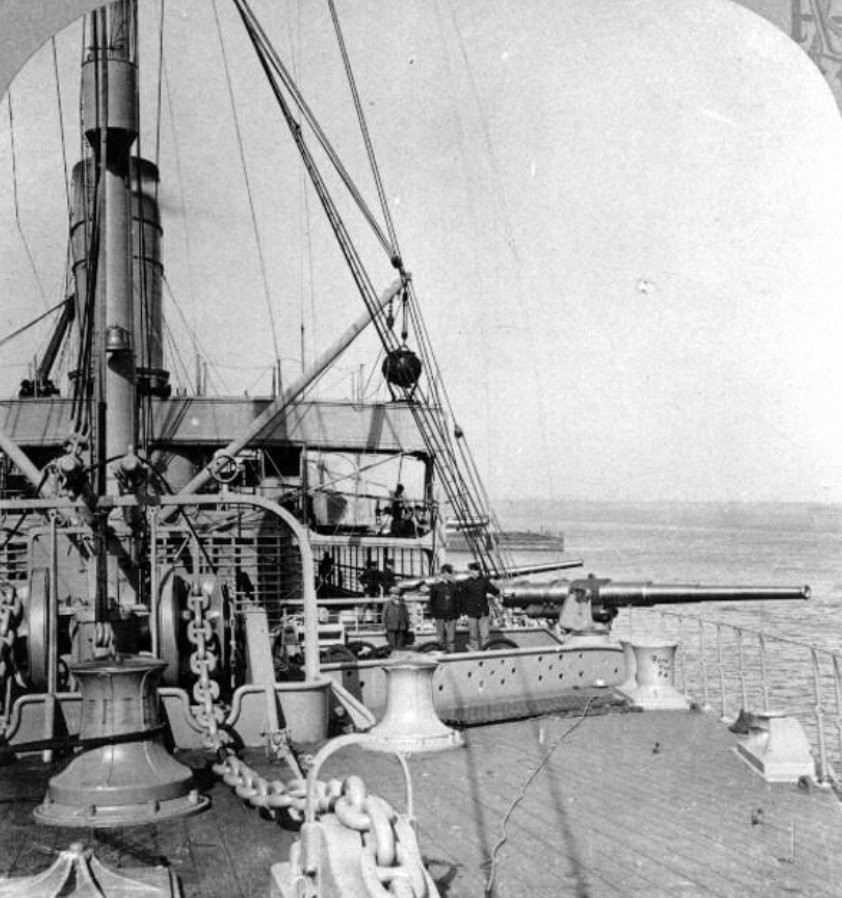

Armaty 127mm na amerykańskim krążowniku pomocniczym St. Paul.

Napoleon · Post autor: **Napoleon** » 2023-01-07, 16:38

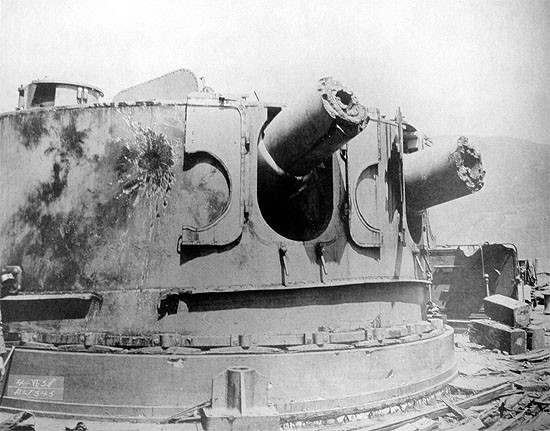

Artyleria japońskiego krążownika pancernego Nisshin po bitwie pod Cuszimą - 3 z jego 4 armat 203mm zostały rozerwane prawdopodobnie przed przedwcześnie wybuchające granaty elaborowane szymozą.
Widać też jednak, że Rosjanie kartoflami też nie strzelali...

Napoleon · Post autor: **Napoleon** » 2023-01-13, 09:24

120mm armata szybkostrzelna Skody. W takie armaty uzbrojone były m.in. krążowniki typu Zenta.

wpk · Post autor: **wpk** » 2023-01-13, 23:18

https://www.fow.pl/forum/viewtopic.php?p=198919#p198919

Napoleon · Post autor: **Napoleon** » 2023-01-14, 16:07

Tratwa artyleryjska (brytyjska) z armatą 32 funtową (chyba?). Wykorzystywana podczas wojny krymskiej (z tego okresu jest zdjęcie) do ostrzału wybrzeża.

Napoleon · Post autor: **Napoleon** » 2023-01-15, 15:55

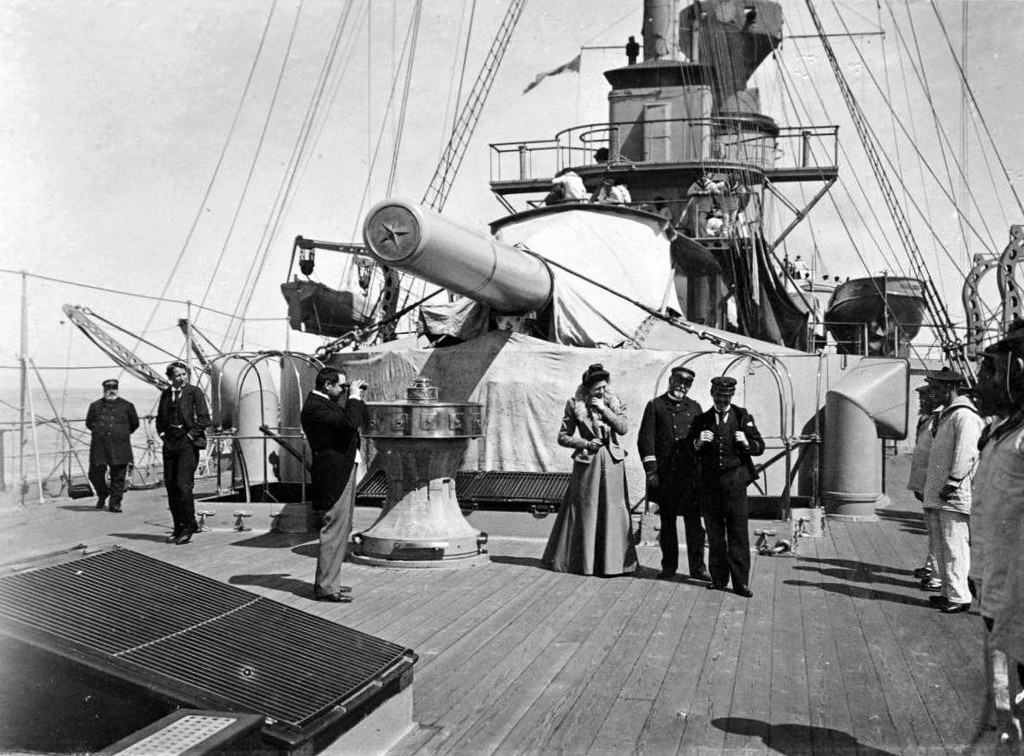

Armata 370mm francuskiego pancernika Formidable.

Napoleon · Post autor: **Napoleon** » 2023-01-19, 18:39

12 cm armata Kruppa na holenderskiej kanonierce Benkoelen.

Krzysztof Gerlach · Post autor: **Krzysztof Gerlach** » 2023-01-20, 11:02

Apropos zdjęcia tratwy z działem. Kapitan Cowper Coles (znany m.in. z późniejszej obrotowej wieży artyleryjskiej) skonstruował ją na pokładzie slupa „Stromboli” przed atakiem sojuszników na Taganrog w czerwcu 1855 r. Faktycznie nosiła lekką odmianę działa 32-funtowego. Tratwę tę ochrzczono nieoficjalnie „Lady Nancy”.

AvM · Post autor: **AvM** » 2023-01-20, 12:10

Krzysztof Gerlach pisze: ↑2023-01-20, 11:02 Apropos zdjęcia tratwy z działem. Kapitan Cowper Coles (znany m.in. z późniejszej obrotowej wieży artyleryjskiej) skonstruował ją na pokładzie slupa „Stromboli” przed atakiem sojuszników na Taganrog w czerwcu 1855 r. Faktycznie nosiła lekką odmianę działa 32-funtowego. Tratwę tę ochrzczono nieoficjalnie „Lady Nancy”.

Napoleon · Post autor: **Napoleon** » 2023-01-20, 15:08

14cm armaty Hontoria (hiszpańskie) o długości lufy 35 kalibrów. Wchodziły m.in. na uzbrojenie krążowników pancernych Infanta Maria Teresa zatopionych pod Santiago w 1898 roku.

gdas · Post autor: **gdas** » 2023-01-21, 09:04

Witam , czy są jeszcze jakieś materiały odnośnie tej tratwy ,lub czy znane są wymiary beczek bo one są chyba standardowe , no obiekt na zrobienie modelu bomba

AvM · Post autor: **AvM** » 2023-01-21, 11:03

%ak szczerze te tratwy nie sa podobne

Osobiscie bym polecil model tratw (baterii plywajacych) bo sa ich plany i obrazki z tego samego okresu

Edward Teach · Post autor: **Edward Teach** » 2023-01-21, 11:44

Przeprasza ale czy ta szalupa na dole jest uzbrojona może w wyrzutnie rakiet?

Krzysztof Gerlach · Post autor: **Krzysztof Gerlach** » 2023-01-21, 12:28

TRATWA COLESA
Coles bardzo lubił się chwalić swoimi dokonaniami, więc zapewne podał podstawowe wymiary tratwy, ale nie wiem czy się zachowały, podobnie jak szkice, o których wspominał tatuś zatroskany o sławę syna.
Na podstawie zdjęcia (czyli porównania z postaciami ludzkimi) można szacować, że użyto jednego z dwóch rodzajów największych beczek okrętowych. Największe, zwane „leagers”, miały długość 4’6”, średnicę w środku 3’0”, średnicę przy denkach 2’5” – zawierały 150 galonów imperialnych. Drugie z kolei, zwane „butts”, zawierały od 108 do 126 galonów imperialnych. Te 108-galonowe miały długość 4’4”, średnicę w środku 2’8,5”, średnicę przy denkach 2’2”.
ŁÓDŹ OKRĘTOWA OBOK TRATWY
Owszem, łódź ta ma jedną, typową dla tych czasów rurową wyrzutnię ulepszonych rakiet Congreve’a, w standardowej (choć trochę na rysunku uproszczonej) aranżacji.
