Pancerniki eskadrowe

Napoleon · Post autor: **Napoleon** » 2023-04-21, 21:18

Brytyjskie pancerniki typu King Edward VII - 8 jednostek: King Edward VII, Commonwealth, Dominion, Hindustan, New Zealand (od 1911 Zealandia), Britannia, Africa i Hibernia. Wszystkie zwodowane w latach 1903-1905, w służbie 1905-1906 (tylko Hibernia w styczniu 1907). Wyporność 15585-15885 ton, prędkość 18-19 węzłów (w założeniu 18,5). Wymiary: 129,5 x 23,8 x 7,7 m. Uzbrojenie: 4x305/40 BL, 4x234/47 BL, 10x152/45 QF, 14x76/40 QF, kilkanaście lekkich, 4 wt. Pancerz burtowy 229-203mm, wieże i barbety 305mm, wieże armat 234mm 229-127mm, kazamaty 152mm. Pierwsze pancerniki brytyjskie z artylerią główną dwóch kalibrów. Niekiedy uważane za semi-drednoty, choć ja bym tu był ostrożny i jednak z taką klasyfikacją nie zgodził. King Edward VII zatonął na minach na początku stycznia 1916 roku, Britannia zaś został zatopiony przez niemiecki okręt podwodny na 2 dni przed końcem I wojny, koło Trafalgaru. Pozostałe wycofano ze służby na początku lat 20.

Napoleon · Post autor: **Napoleon** » 2023-04-25, 19:07

Commonwealth

Napoleon · Post autor: **Napoleon** » 2023-04-27, 19:28

Dominion

Napoleon · Post autor: **Napoleon** » 2023-05-02, 15:45

Africa

Napoleon · Post autor: **Napoleon** » 2023-05-04, 15:47

Britannia

Napoleon · Post autor: **Napoleon** » 2023-05-10, 19:51

New Zealand / Zealandia

Napoleon · Post autor: **Napoleon** » 2023-05-11, 19:51

Hindustan

Napoleon · Post autor: **Napoleon** » 2023-05-18, 21:39

Hibernia

Napoleon · Post autor: **Napoleon** » 2023-05-26, 20:46

Amerykańskie pancerniki typu Virginia: Virginia, Nebraska, Georgia, New Jersey i Rhode Island. Zwodowane w roku 1904 (wszystkie, w służbie 1906-1907. Wyporność ok. 14950 ton, prędkość 18-19 węzłów. Wymiary: 134,5 (całk.) x 23,3 x 7,2 m. Uzbrojenie: 4x305/40 BL, 8x203/45 QF, 12x152/50 QF, 12x76/50 QF, kilkanaście małych, 4 wt. Pancerz burtowy 279-152mm, art. główna 305mm wieże i 254mm barbety. Wszystkie zostały wycofane ze służby na początku lat 20, przy czym Virginia i New Jersey skończyły jako okręty-cele.

Napoleon · Post autor: **Napoleon** » 2023-05-29, 12:22

Francuskie pancerniki Republique i Patrie. Zwodowane w latach 1902-1903, w służbie 1906. Wyporność kolejno 14605 i 14900 ton, prędkość 19 węzłów. Wymiary: 133,8 x 24,3 x 8,4 m. Uzbrojenie: 4x305/40 BL, 18x164/45 QF, ponad 20 lekkich, 2 wt. Pancerz burtowy 280-80mm, wieże art. głównej 360-280mm, wieże art. średniej 150mm, kazamaty 140mm. Wycofane ze słuzby zaraz po zakończeniu wojny i przekształcone na okręty szkolne.

Napoleon · Post autor: **Napoleon** » 2023-06-05, 08:18

Francuskie pancerniki Democratie, Justice, Liberte i Verite, zwodowane w latach 1904-1907, w służbie 1908. W sumie, okręty tego samego typu co poprzednie, ze zmienionym uzbrojeniem średnim i paroma innymi modyfikacjami. Wyporność 14490-14860 ton, prędkość 19 węzłów. Wymiary i opancerzenie takie samo. Zamiast jednak 18x164/45 QF miały 10x194/50 QF. Poza tym 13 armat 47mm zastąpiono armatami 65mm. Pancernik Liberte wyleciał w powietrze we wrzesniu 1911 roku w Tulonie w wyniku eksplozji komór amunicyjnych. Pozostałe wzięły udział w I wojnie i zostały wycofane ze służby na początku lat 20.

Napoleon · Post autor: **Napoleon** » 2023-06-06, 22:15

Włoskie pancerniki Regina Elena, Vittorio Emanuele, Roma i Napoli. Pierwsza para zwodowana w 1904, w służbie 1907-1908. Druga zwodowana w 1905-1907, w służbie 1908. Wyporność 12690-13035 ton, prędkość od 20,8 do 22 węzłów (!). Wymiary: 132,6 x 22,4 x 7,9-8 m. Uzbrojenie: 2x305/40 BL, 12x203/45 QF, 16x76/40 QF, 2 wt. Pancerz burtowy 250-100mm, wieże art. głównej do 250mm, wieże art. średniej 150mm, bateria 80mm. Wszystkie zostały wycofane ze służby w latach 20.
Na początek pierwsza para.

Napoleon · Post autor: **Napoleon** » 2023-06-10, 21:00

Roma i Napoli

Napoleon · Post autor: **Napoleon** » 2023-07-06, 17:19

Japońska wersja pancerników typu King Edward VII, czyli Katori i Kashima. Oba pancerniki zbudowano w W. Brytanii, zwodowano w 1905, w służbie 1906. Wyporność: Kashima 16400 ton, Katori 15950 ton, prędkość 18,5 węzła (na próbach nieco więcej). Wymiary: 128-129,5 x 23,8 x 8,1 m. Uzbrojenie: 4x305/45 BL, 4x254/45 BL, 10x152/45 QF, 16x76/50 QF, kilka małych, 5 wt. Pancerz burtowy 229-102/64mm, pas burtowy powyżej głównego na linii wodnej 152mm (tylko śródokręcie), wieże art. głównej 229mm, barbety 305mm, wieże armat 254mm - 203mm, kazamaty 152mm. Oba okręty wycofano ze służby na początku lat 20.

AvM · Post autor: **AvM** » 2023-07-30, 18:48

KIEL 1884

Panzerschiff DINGYUAN (chin.) und ZHENYUAN (chin.)
Beschreibung:im Hafen. Blick von Gaarden zur Altstadt mit dem Wall. Im Hintergrund die Nikolaikirche.
Datierung: 1884
Fotograf: Braune, Friedrich (1815-1889)

Napoleon · Post autor: **Napoleon** » 2026-01-28, 17:14

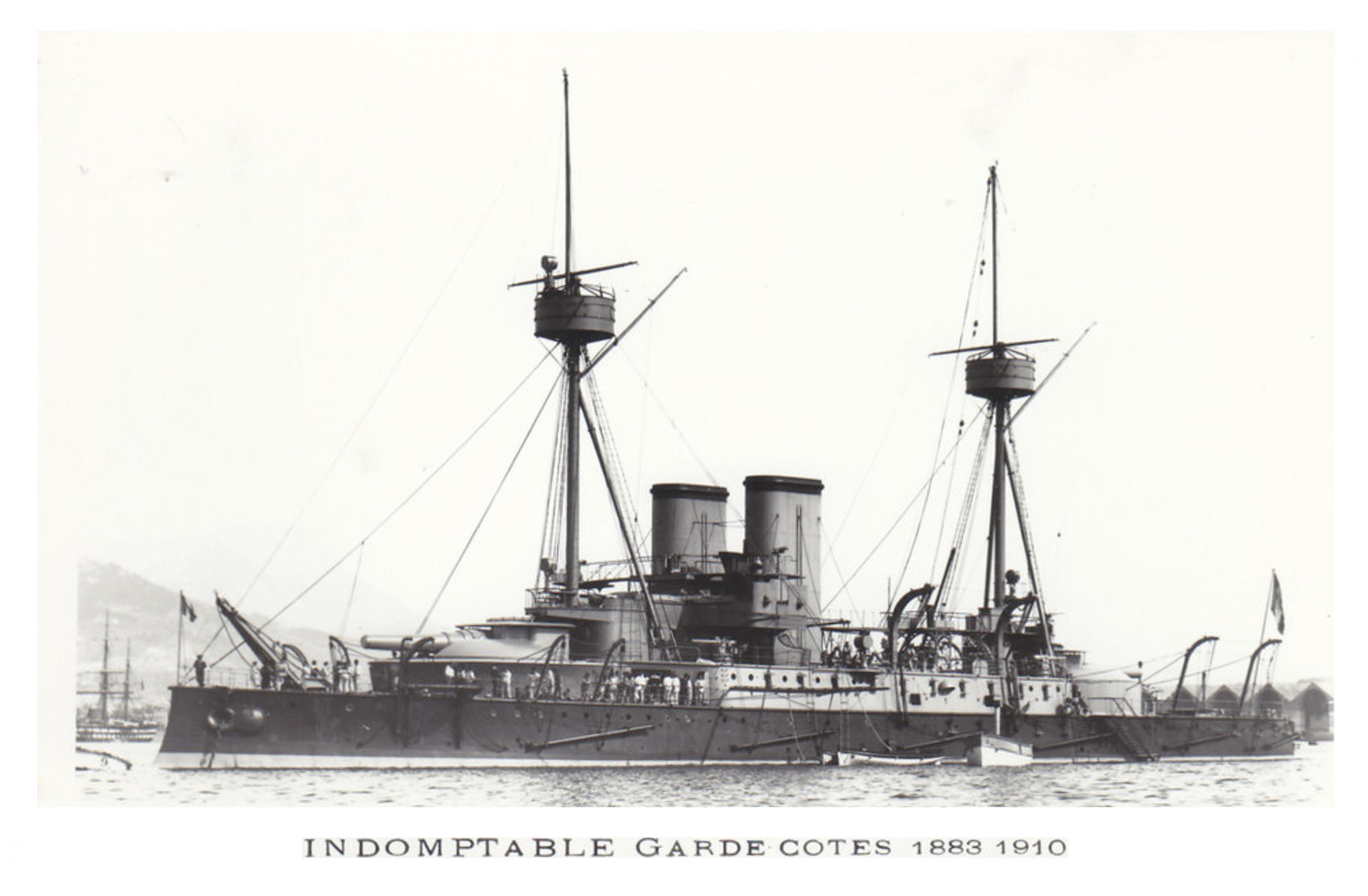

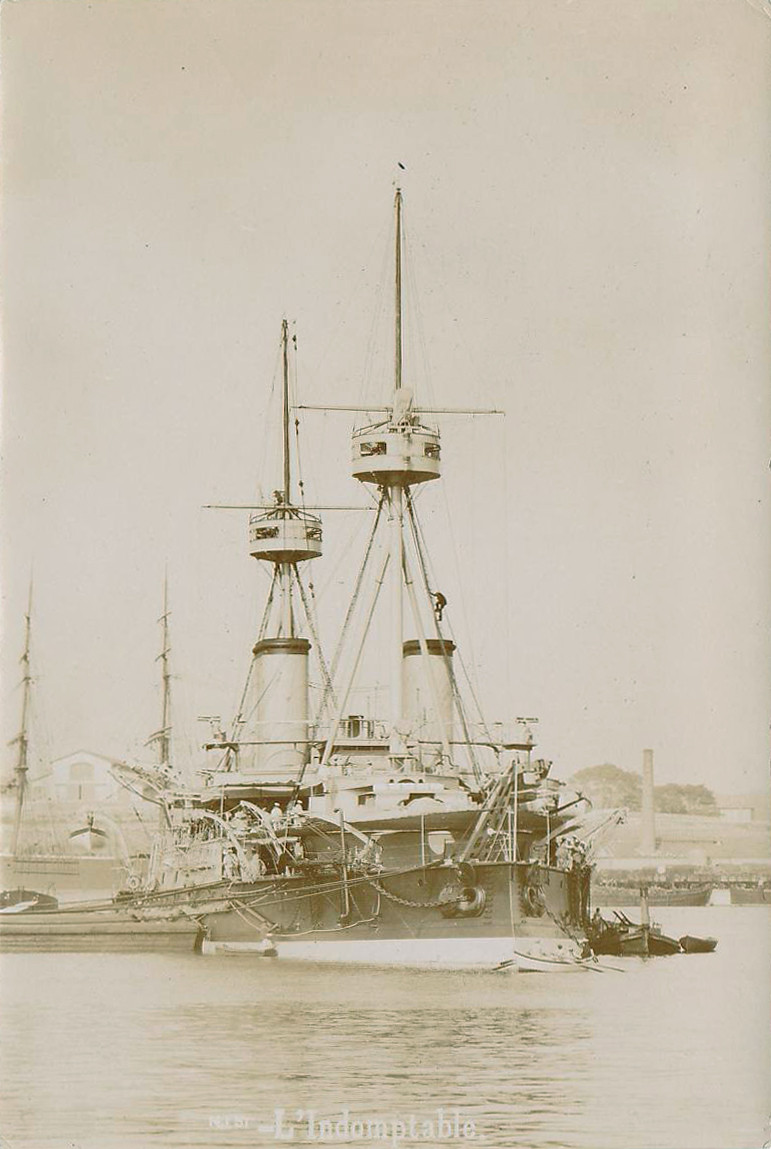

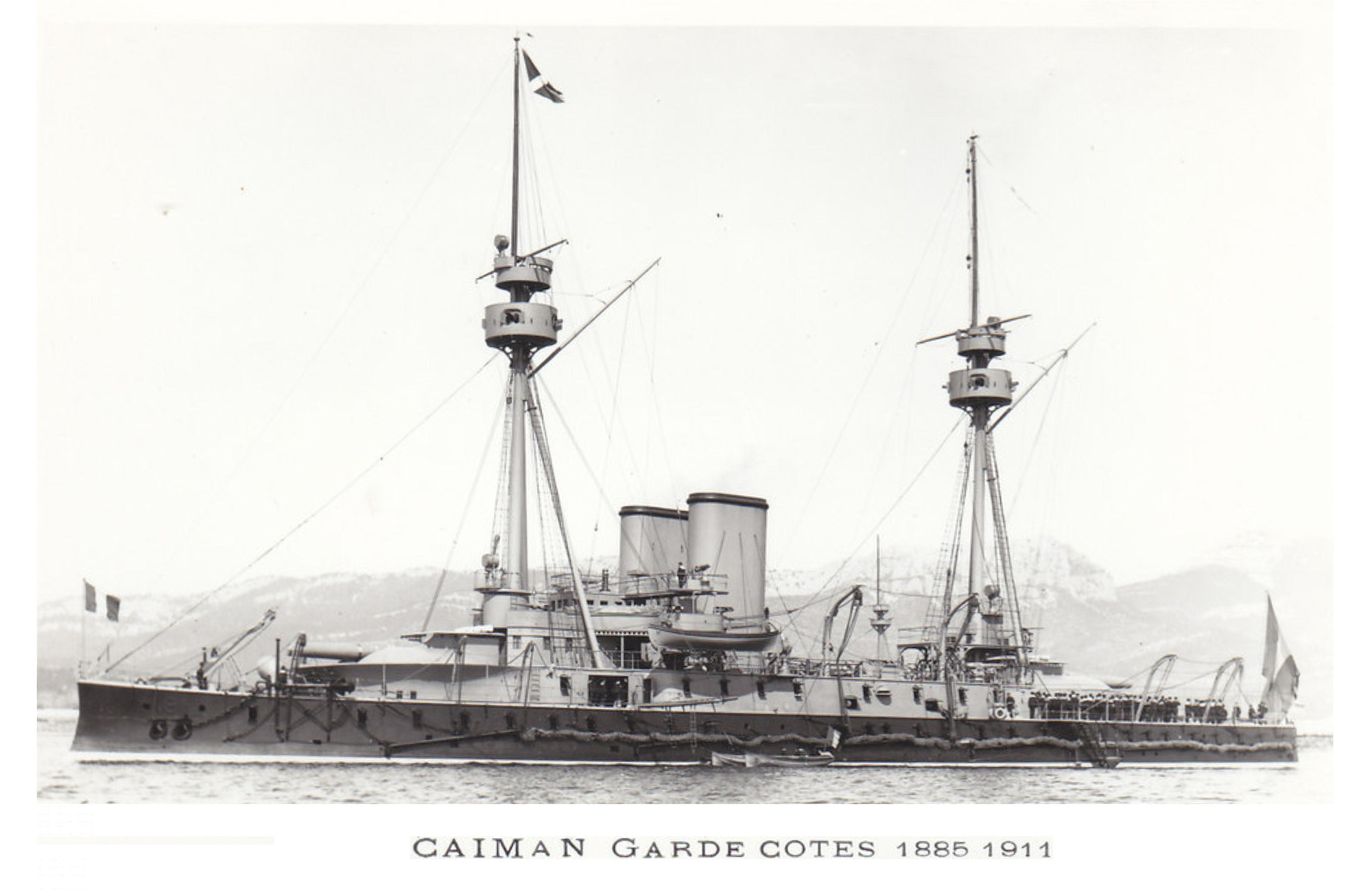

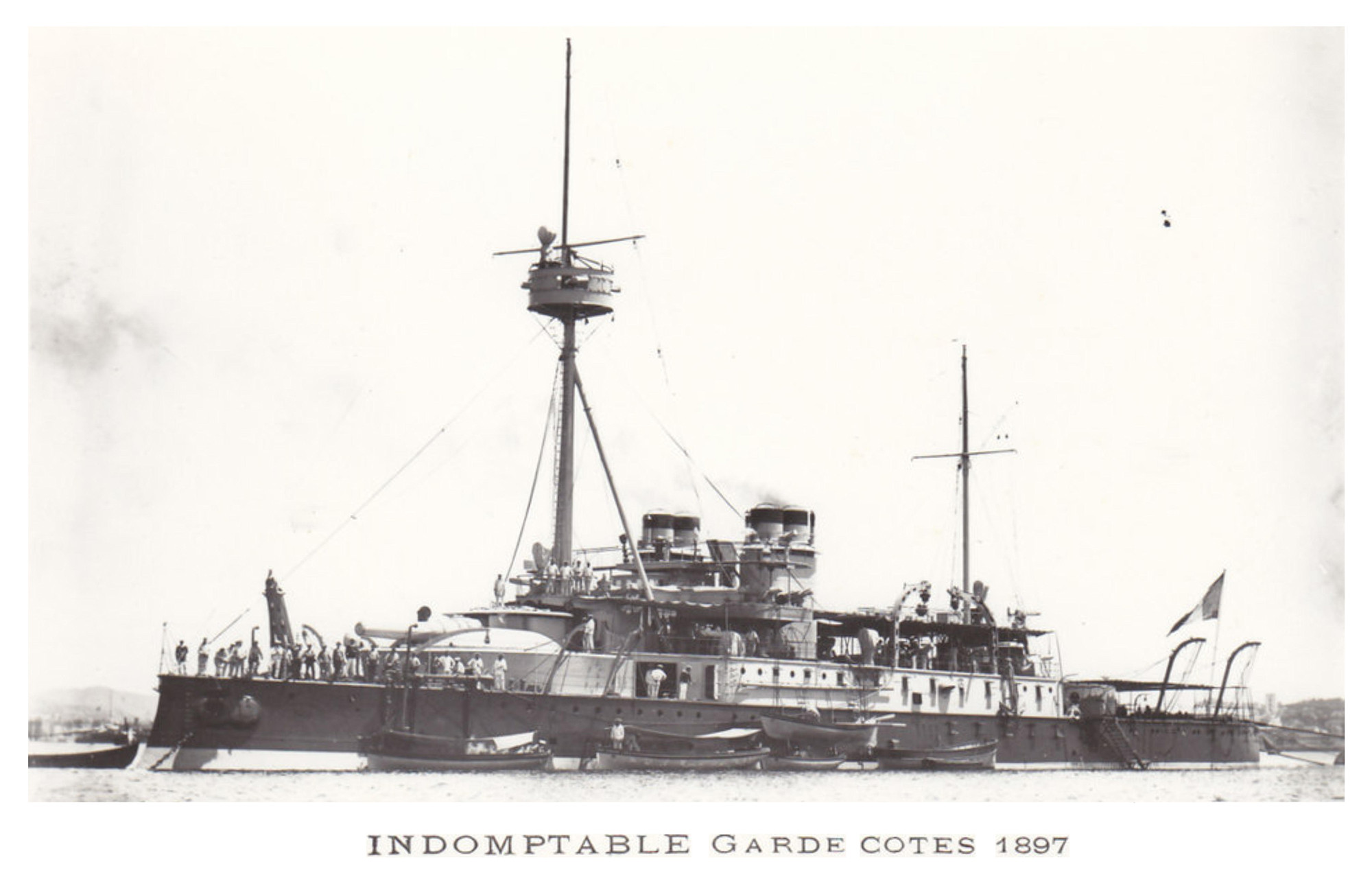

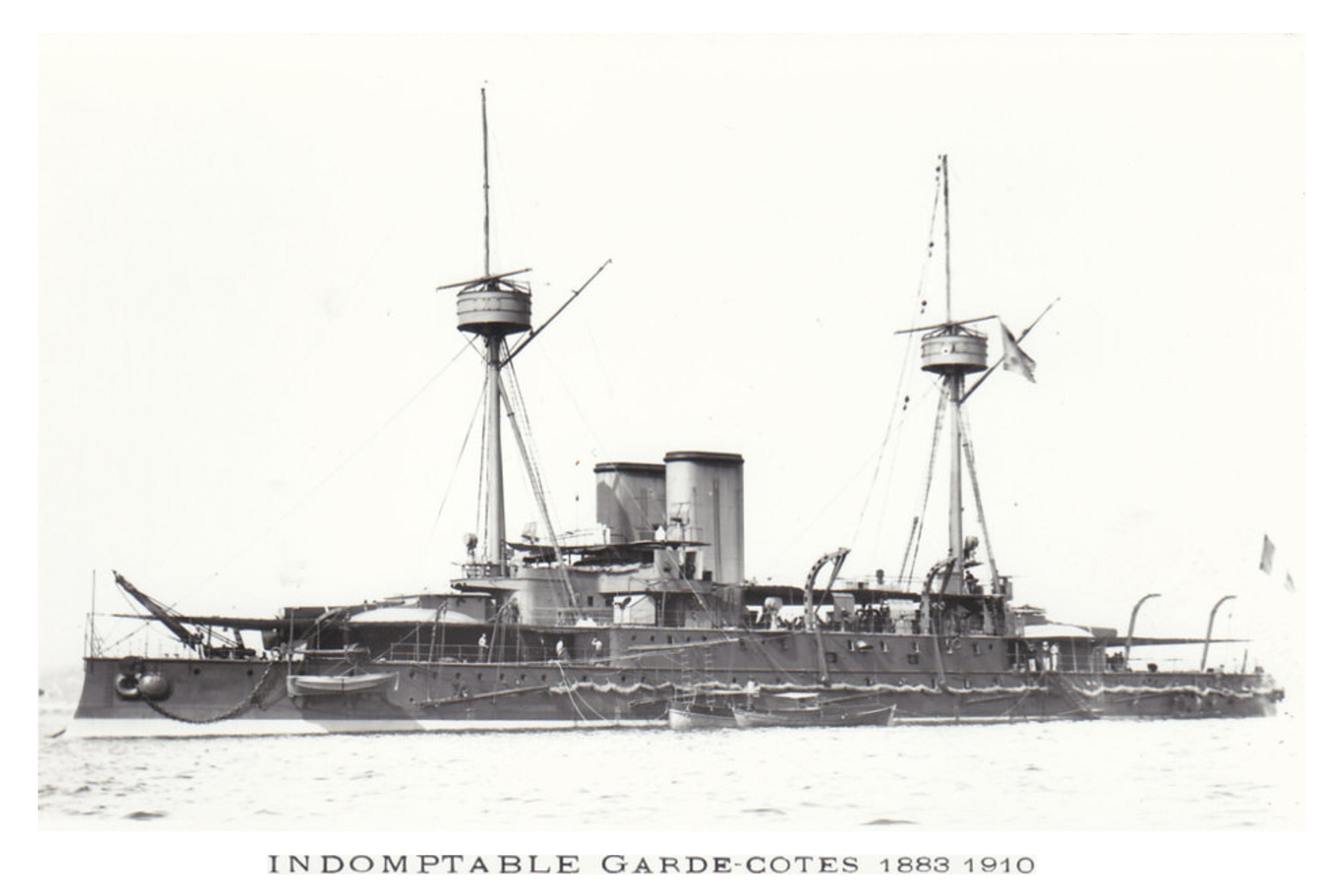

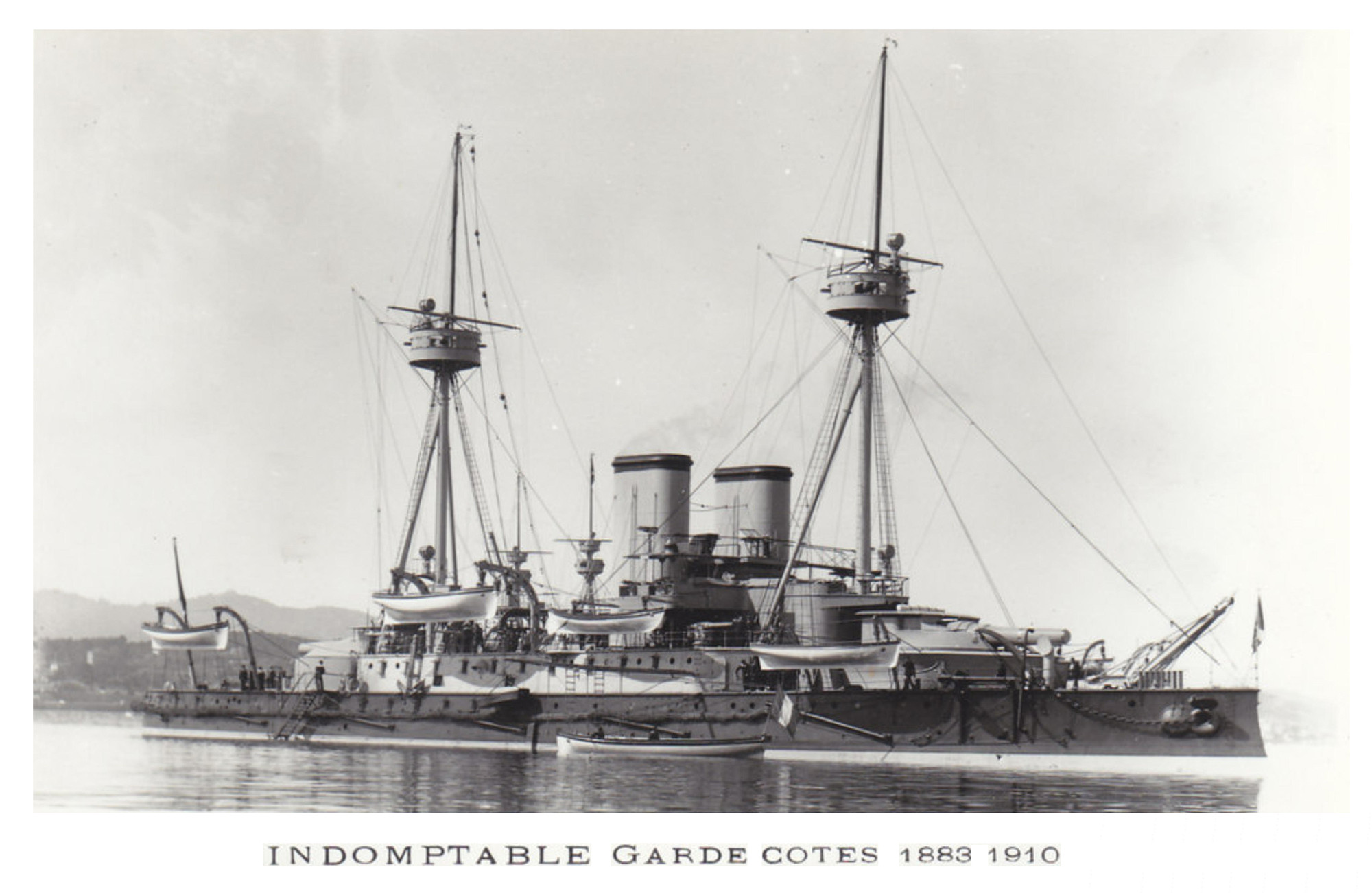

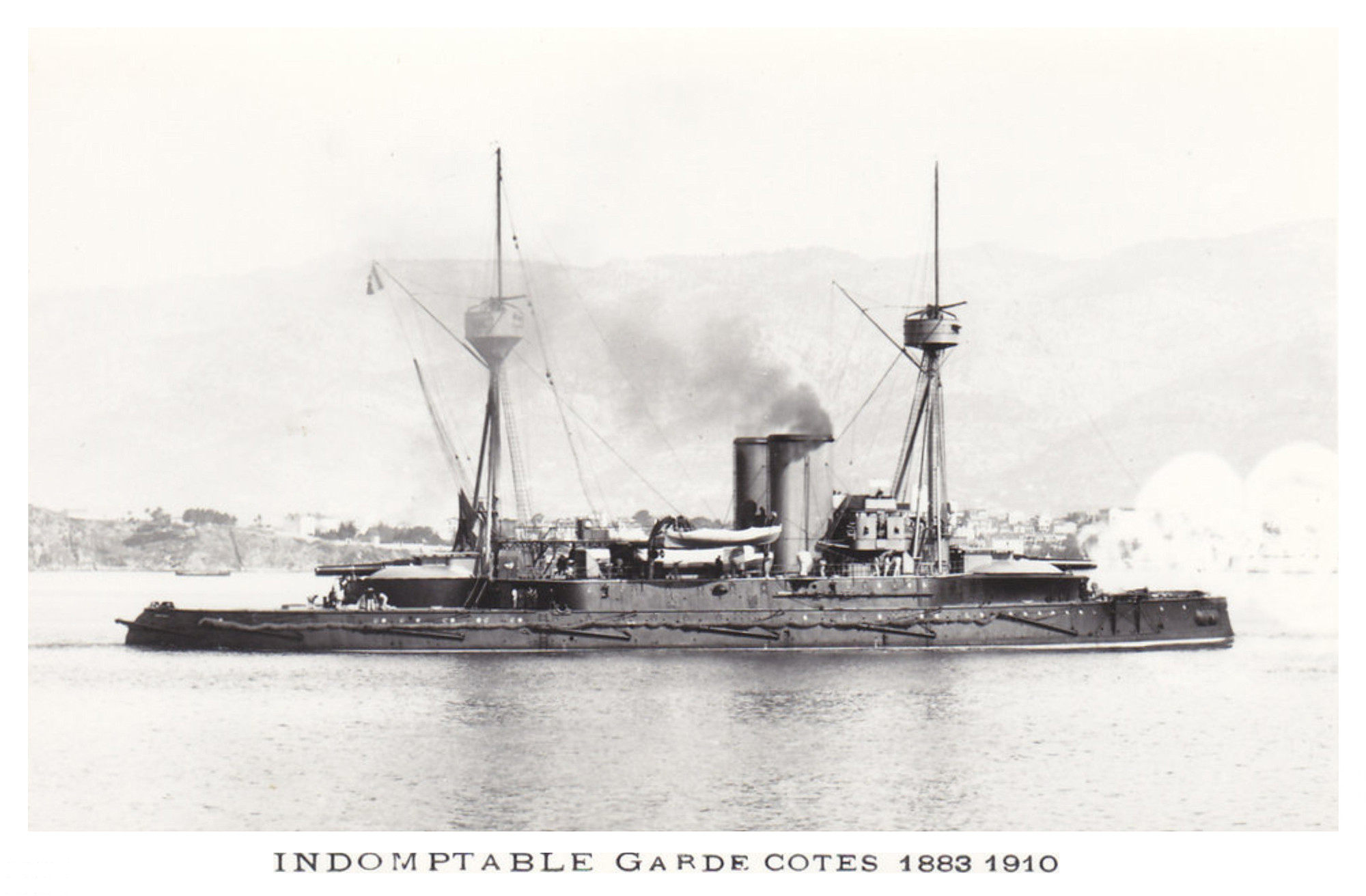

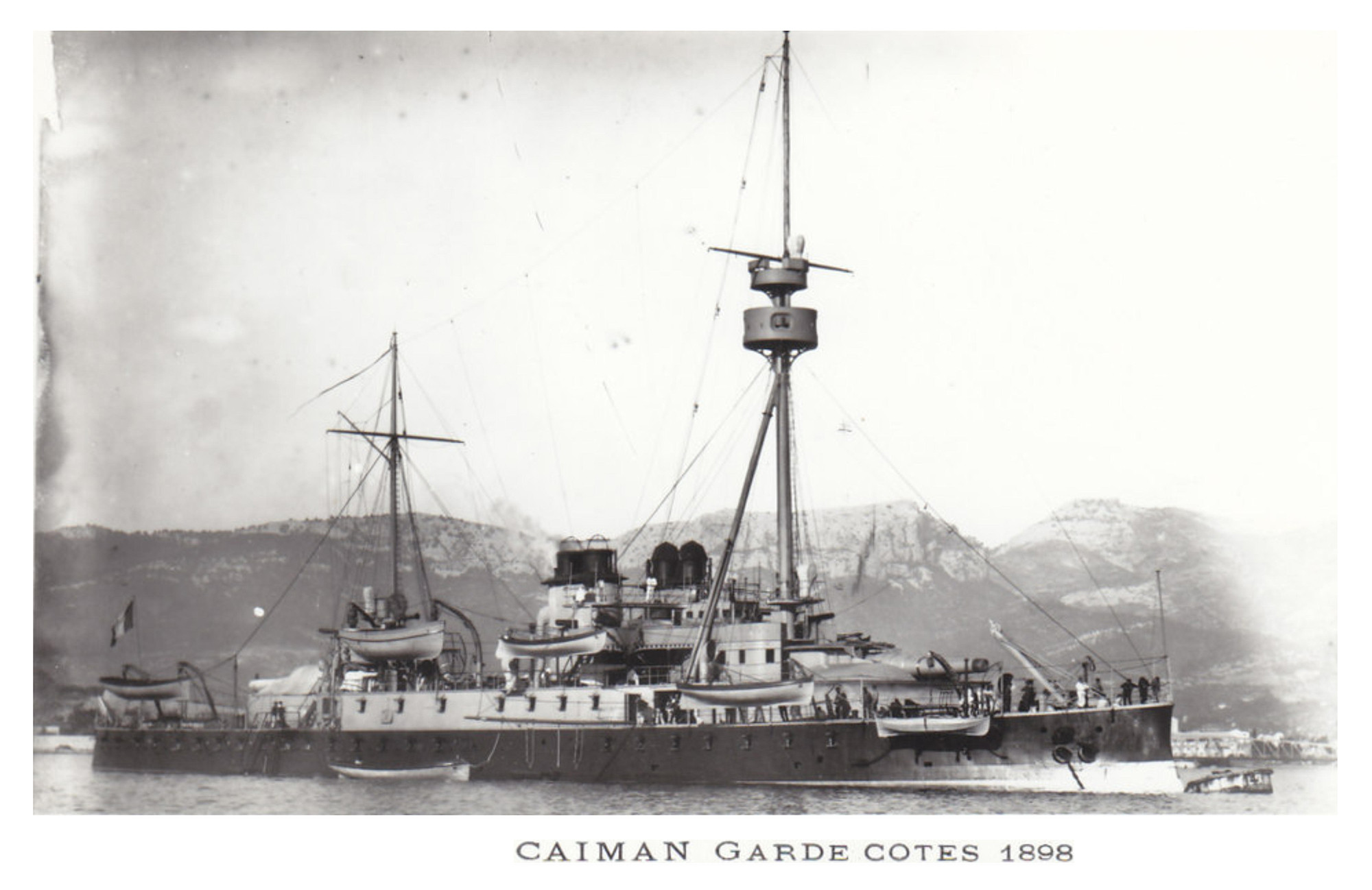

Kilka zdjęć tych okrętów wrzuciłem na samym początku. Teraz parę innych - francuskie pancerniki typu Terrible. Przyjmuje się (rzecz do dyskusji), że pierwszymi "pancernikami eskadrowymi" (takimi klasycznymi predrednotami, które wytyczyły pewien kierunek rozwoju okrętów tej klasy) były brytyjskie okręty typu "Admiral". Ale te francuskie pancerniki je zainspirowały, więc moim zdaniem powinny dzielić z nimi tą palmę pierwszeństwa.
