Pancerniki PWS - artyleria średnia

[Franek Wichura]

Mam pytanie.
Na pancernikach z PWS wystepowaly baterie artylerii sredniej - w US Navy 127 mm, u Niemca 150 mm, w RN np. 152 mm - na okret wychodzilo po kilkanascie dzial - na kazdej burcie bateria wiele metrow od pierwszego do ostatniego dziala - zwykle w kazamatach.
W jaki sposob byly te dziala zaopatrywane w amuncje? Kazde mialo swoja komore amunicyjna i podajnik? Byly jakies parki amunicejne z podrecznym zapasem ktory byl uzupelniany w miare zuzycia z jakiegos centralnego magazynu? Byl jakis powszechny standard czy kazda flota robila po swojemu?
Moze ktos bedzie mial ochote podzielic sie wiedza.
Pozdrawiam.

[MiKo]

Tu trzeba by chyba rozpatrywać każdy typ okrętu oddzielnie.
Kazde mialo swoja komore amunicyjna i podajnik? - raczej nie
Byly jakies parki amunicejne z podrecznym zapasem ktory byl uzupelniany - raczej tak
centralnego magazynu? - raczej nie było jednego centralnego magazynu

Najlepiej popatrzyć sobie na plany danego okrętu.

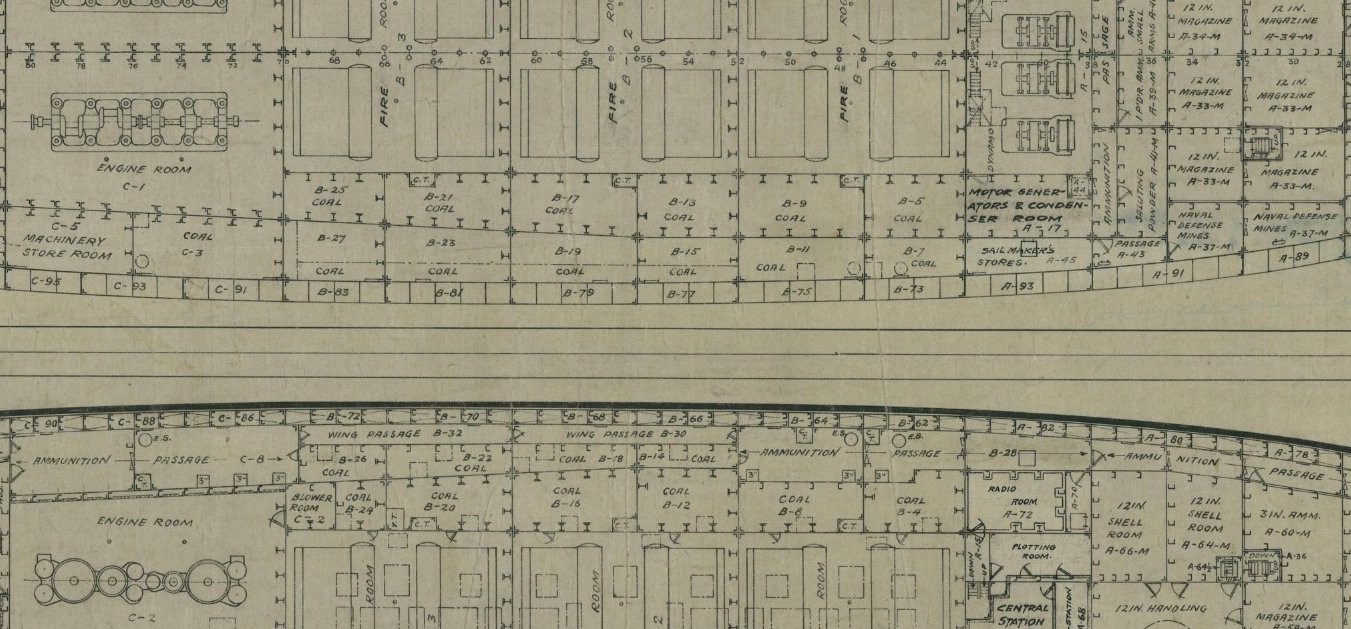

Niżej, na BB-26 USS South Carolina masz trzy magazyny na burtę i trzy podnośniki.


[Franek Wichura]

Byly jakies parki amunicejne z podrecznym zapasem ktory byl uzupelniany - raczej tak
centralnego magazynu? - raczej nie było jednego centralnego magazynu

Dzieki za odpowiedz.

BB-26 USS South Carolina masz trzy magazyny na burtę i trzy podnośniki.

To jest dla dzial 76 mm - pewnie latwiej bylo przenosic/transportowac amunicje nawet recznie niz wieksze kalibry - ma moze Kolega rys/info dla czegos wiekszego? 127-152?

[MiKo]

Tu już kolega musi sobie sam poszukać. Jest tego teraz sporo w intrnetach:

http://3dhistory.de/wordpress/warship-d ... est-first/

http://dreadnoughtproject.org/French%20Warship%20Plans/

http://www.dreadnoughtproject.org/tfs/i ... Ship_Plans

https://archive.org/details/ship-design-drawings

[Franek Wichura]

Jest tego teraz sporo w intrnetach:

Dzieki za odpowiedz i linki.

[janik41]

Myślę że w większości okrętów sytuacja wyglądała podobnie jak w przypadku austro-węgierskiego Viribus Unitis. Zobacz, jak to wyglądało na schemacie, amunicja znajdowała się pod działami artylerii średniej
