Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Moderatorzy: crolick, Marmik, MiKo

Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

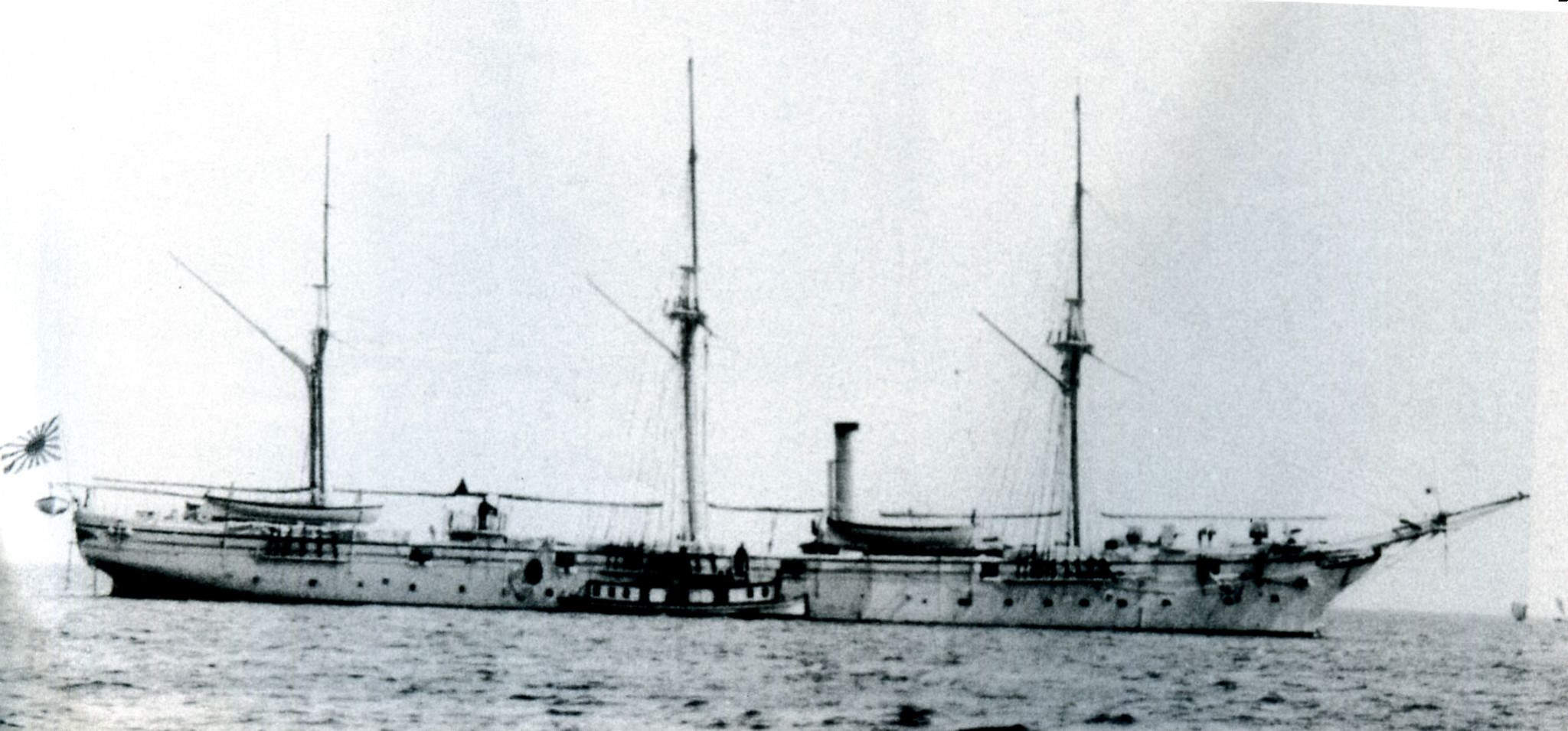

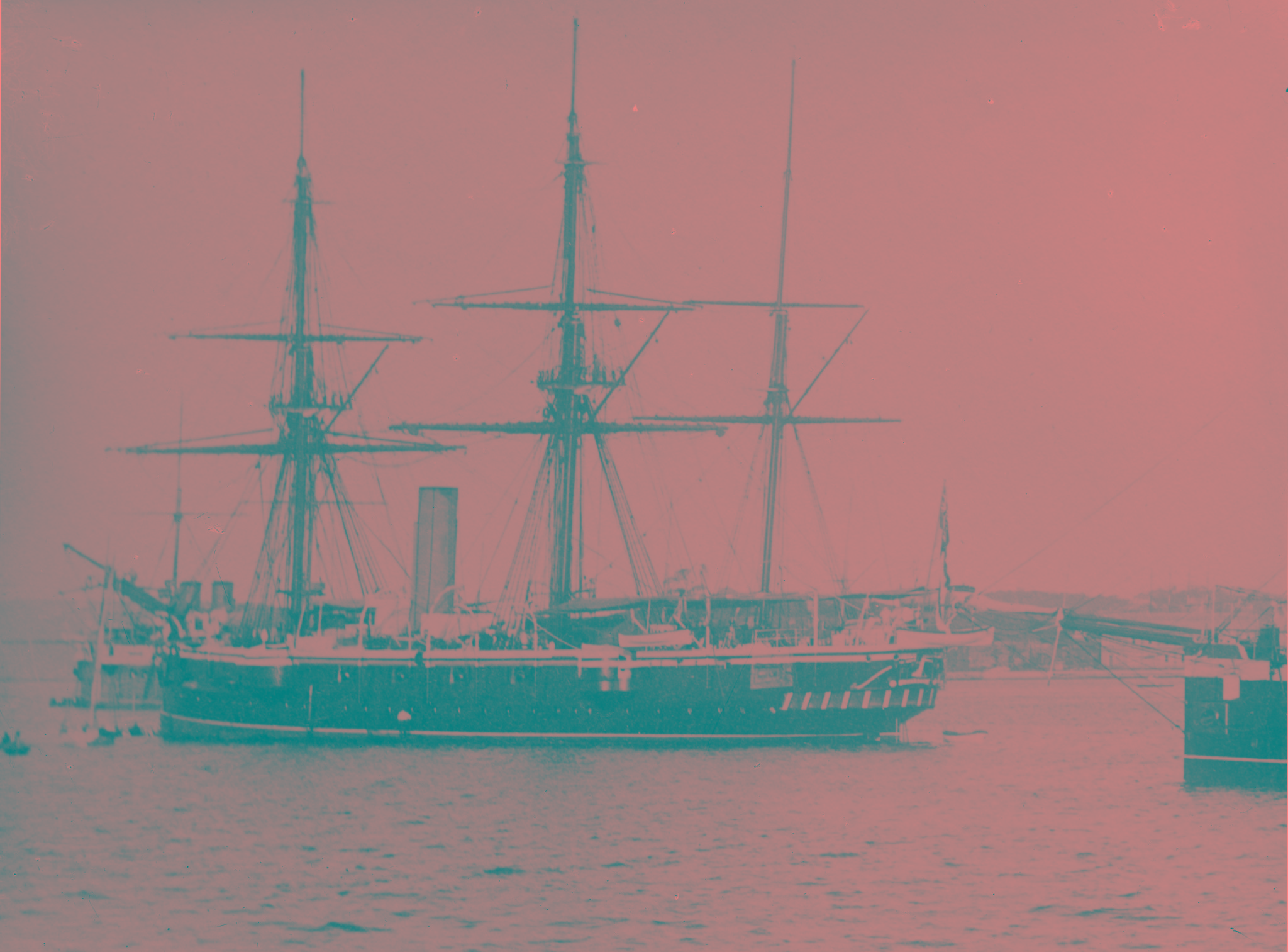

Japońska korweta (awizo) Amagi. Zwodowana w 1877, w służbie 1878. Konstrukcja drewniana. Wyporność ok. 910 ton, prędkość 11 węzłów. Uzbrojenie: 1x170/22 BL, 4x120/25 BL, kilka małych. Od 1898 klasyfikowana jako kanonierka. Wycofana przed wojną z Rosją.
Załączniki
Amagi 1.jpg
Amagi 1.jpg (365.96 KiB) Przejrzano 7911 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

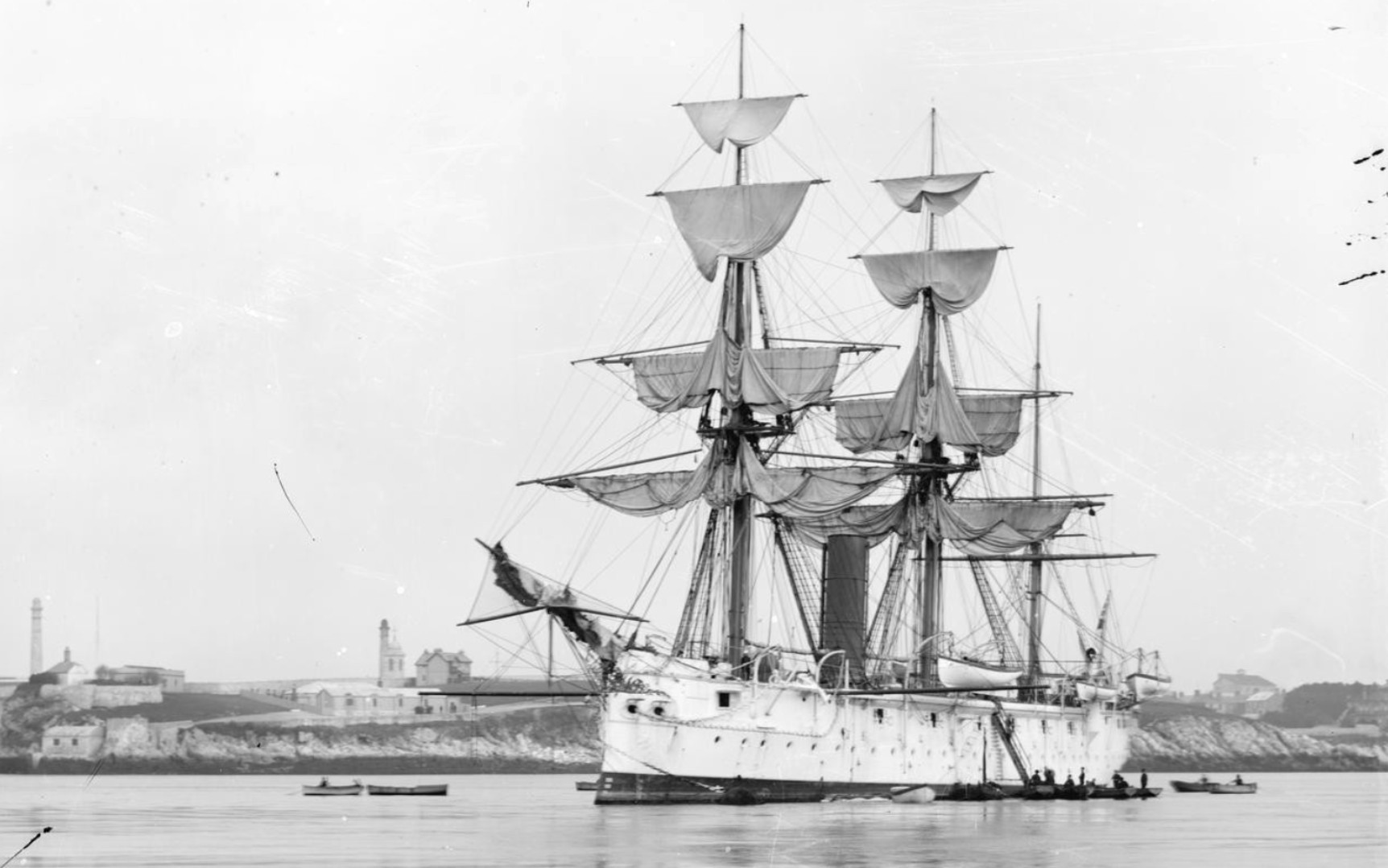

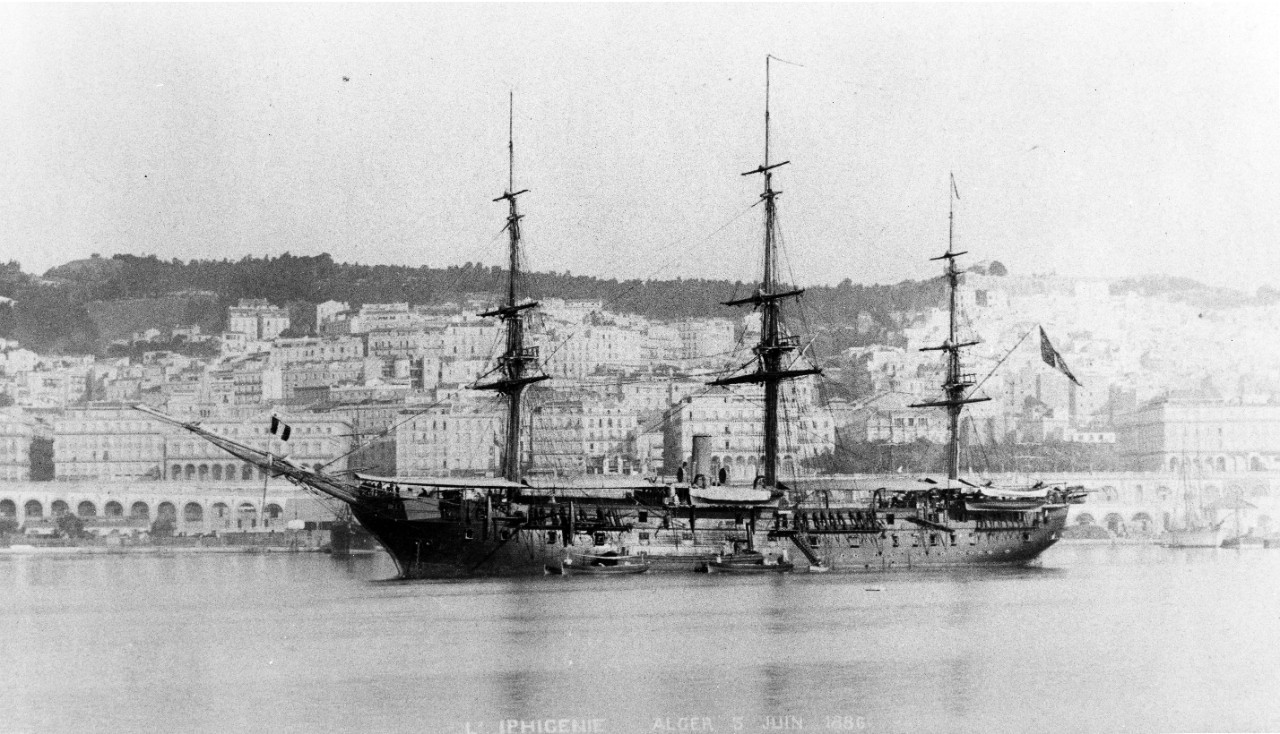

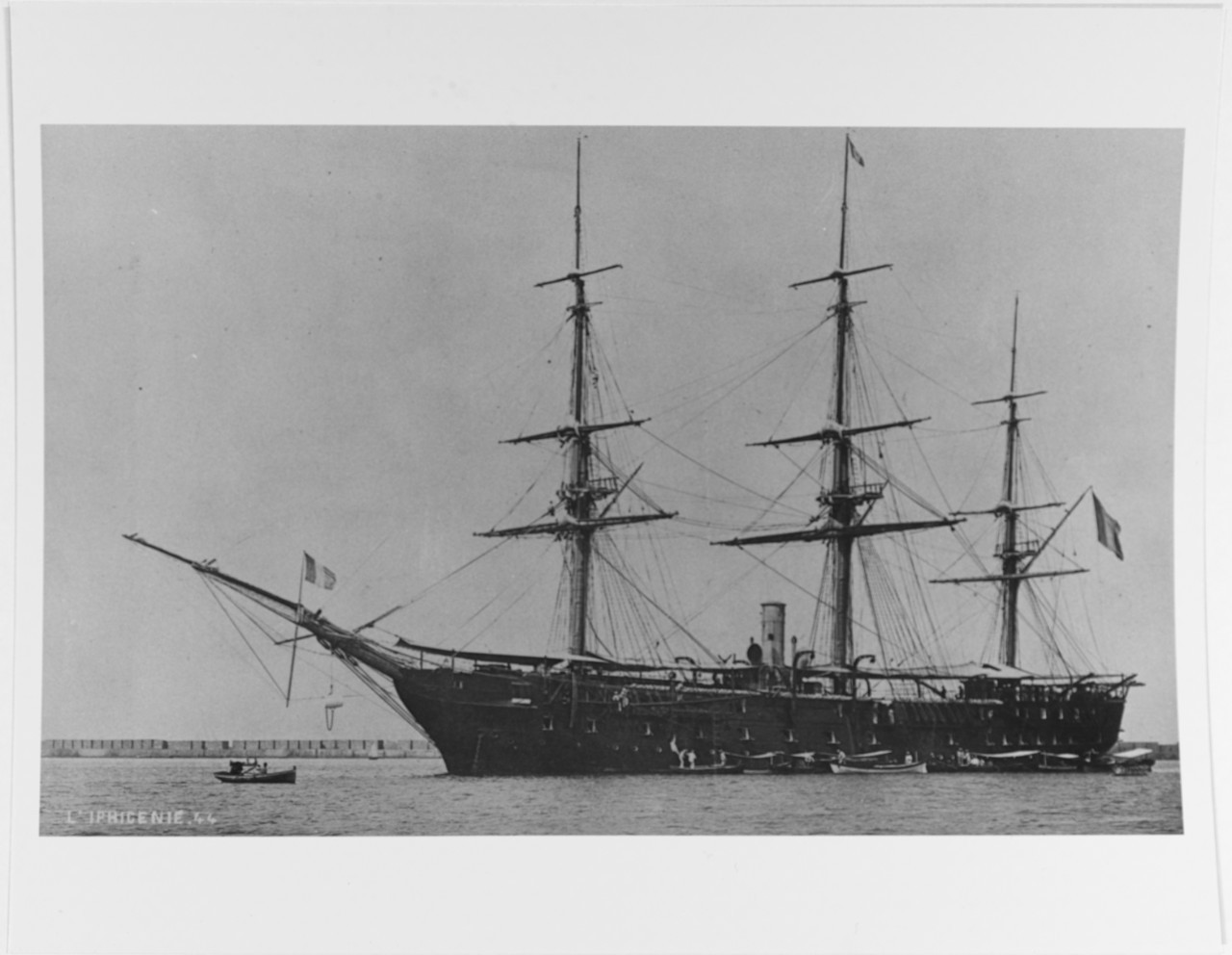

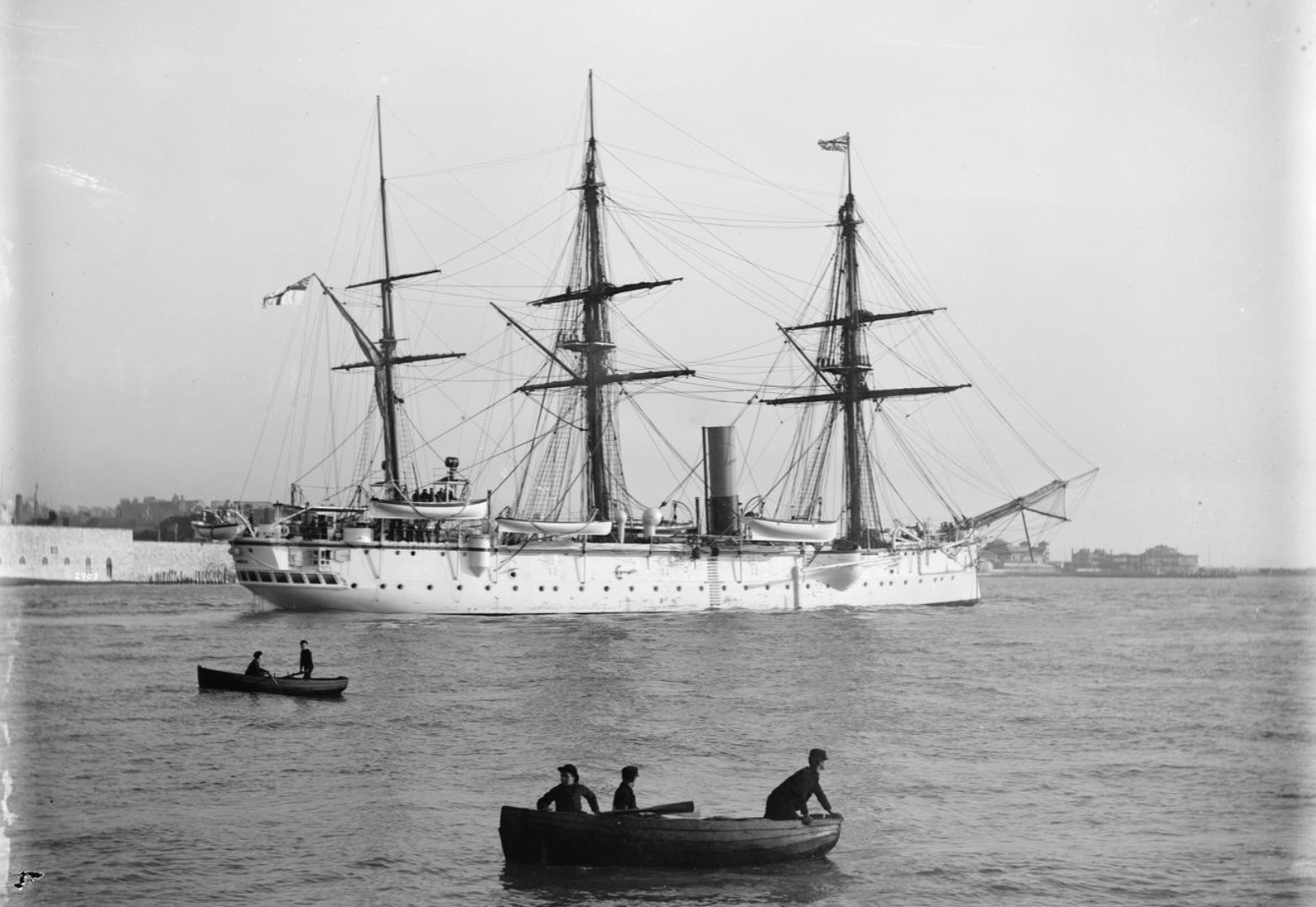

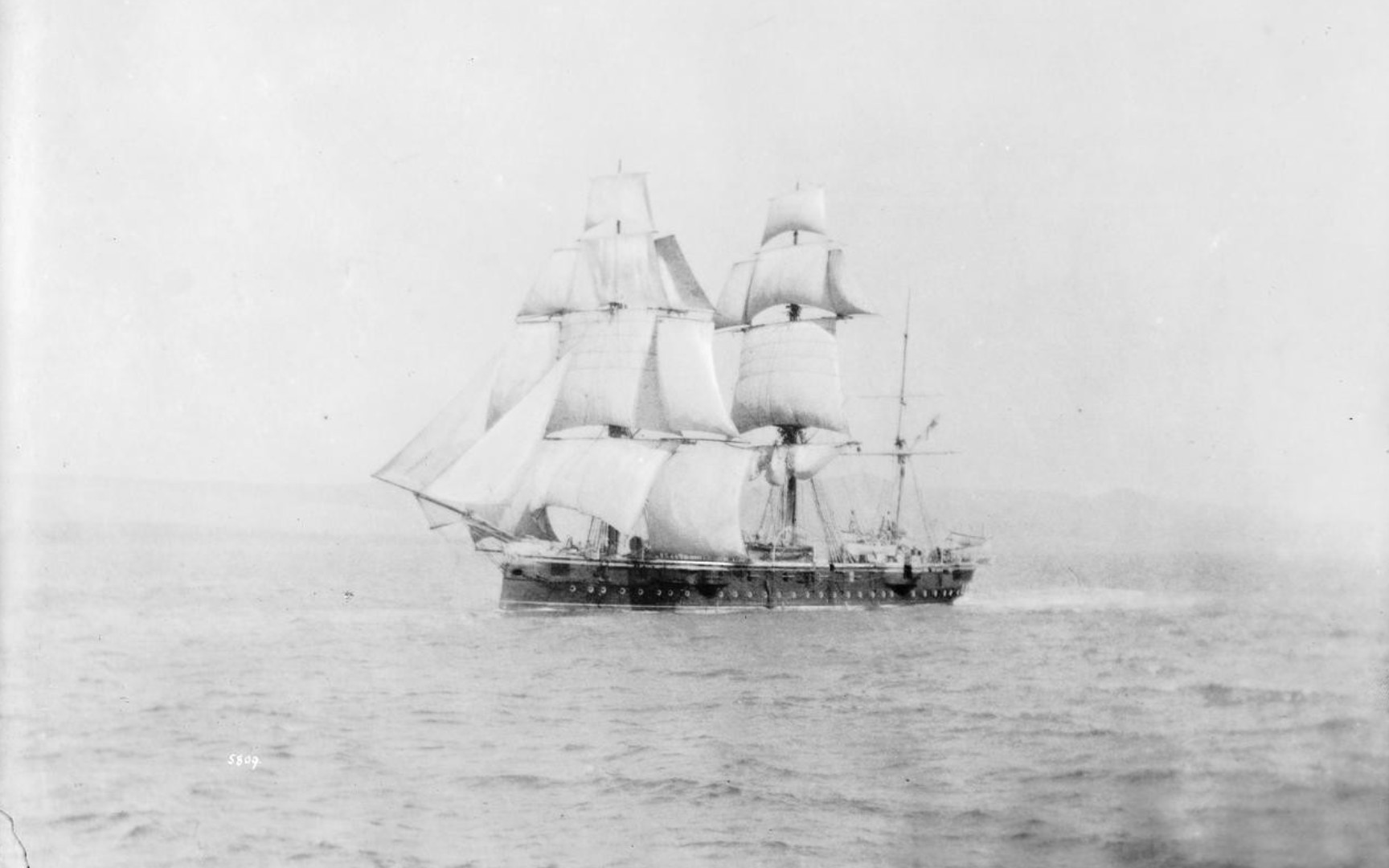

Francuska fregata-krążownik Iphigenie. Zwodowana w 1881 roku, w służbie 1883. Konstrukcja drewniana. Wyporność 3345 ton, prędkość 14 węzłów. Wymiary: 73,2 x 14,2 x 6,8 m. Uzbrojenie: 2x164 BL, 18x138 BL, 2x100 BL i kilka lekkich oraz 1 wt. Zbudowany dość późno, ale koncepcyjnie to jeszcze okręt z lat 60-70. Pod koniec służby pełnił rolę okrętu szkolnego ze zredukowanym uzbrojeniem. Wycofany zaraz na początku XX wieku.
Załączniki

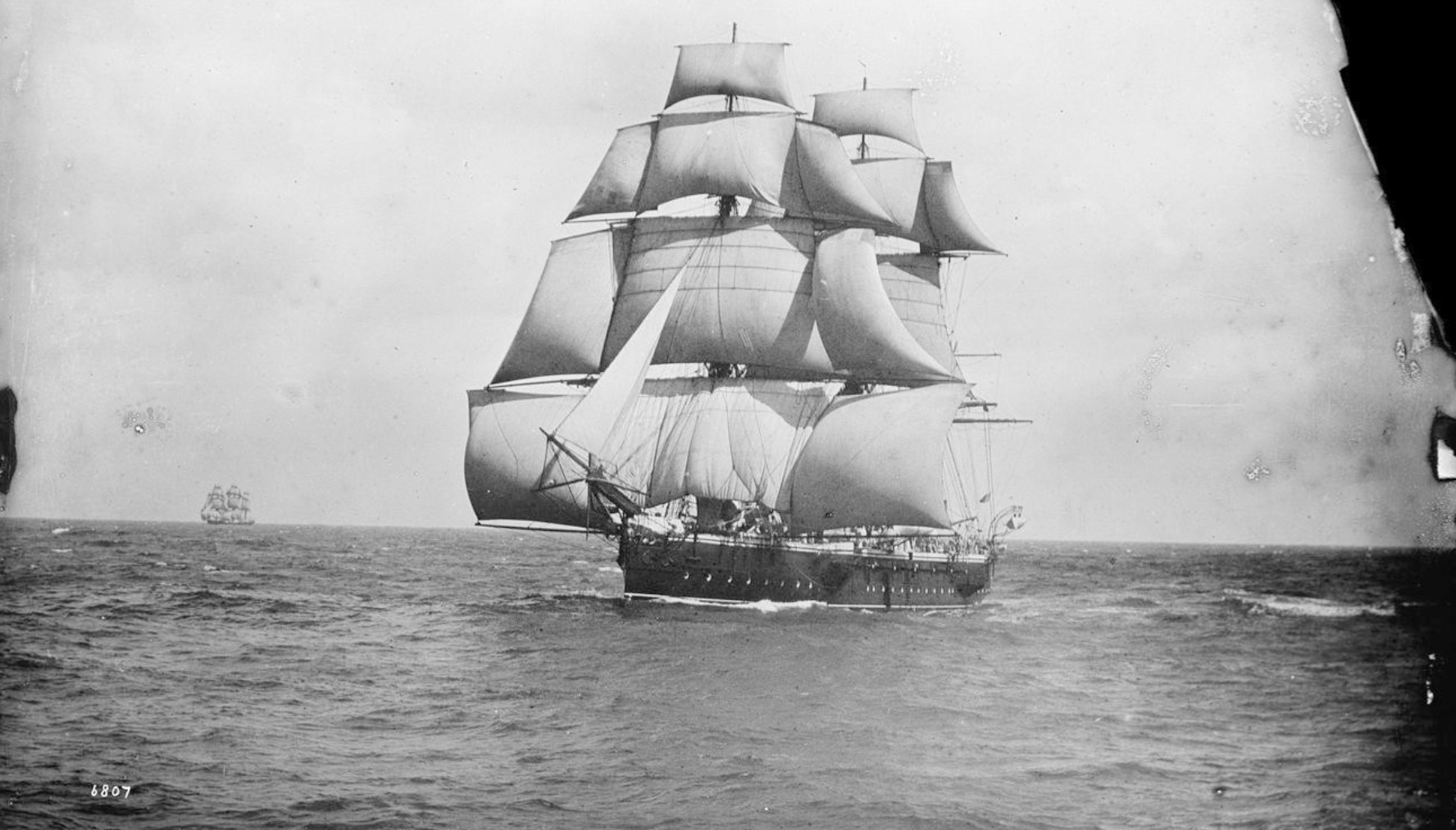

Iphigenie NH 74801.jpeg
Iphigenie NH 74801.jpeg (160.68 KiB) Przejrzano 7875 razy
Iphigenie NH 74953.jpg
Iphigenie NH 74953.jpg (285.63 KiB) Przejrzano 7875 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

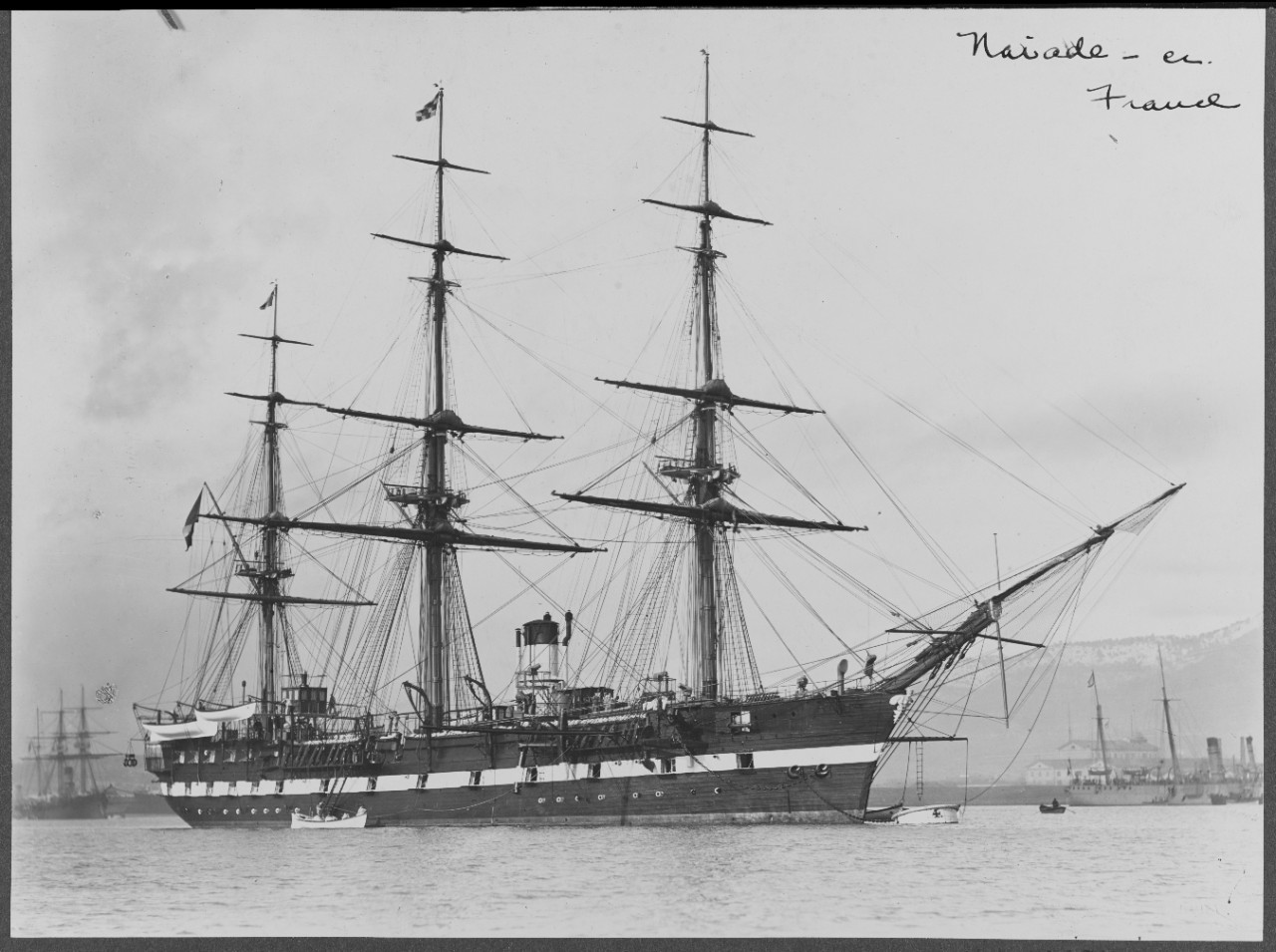

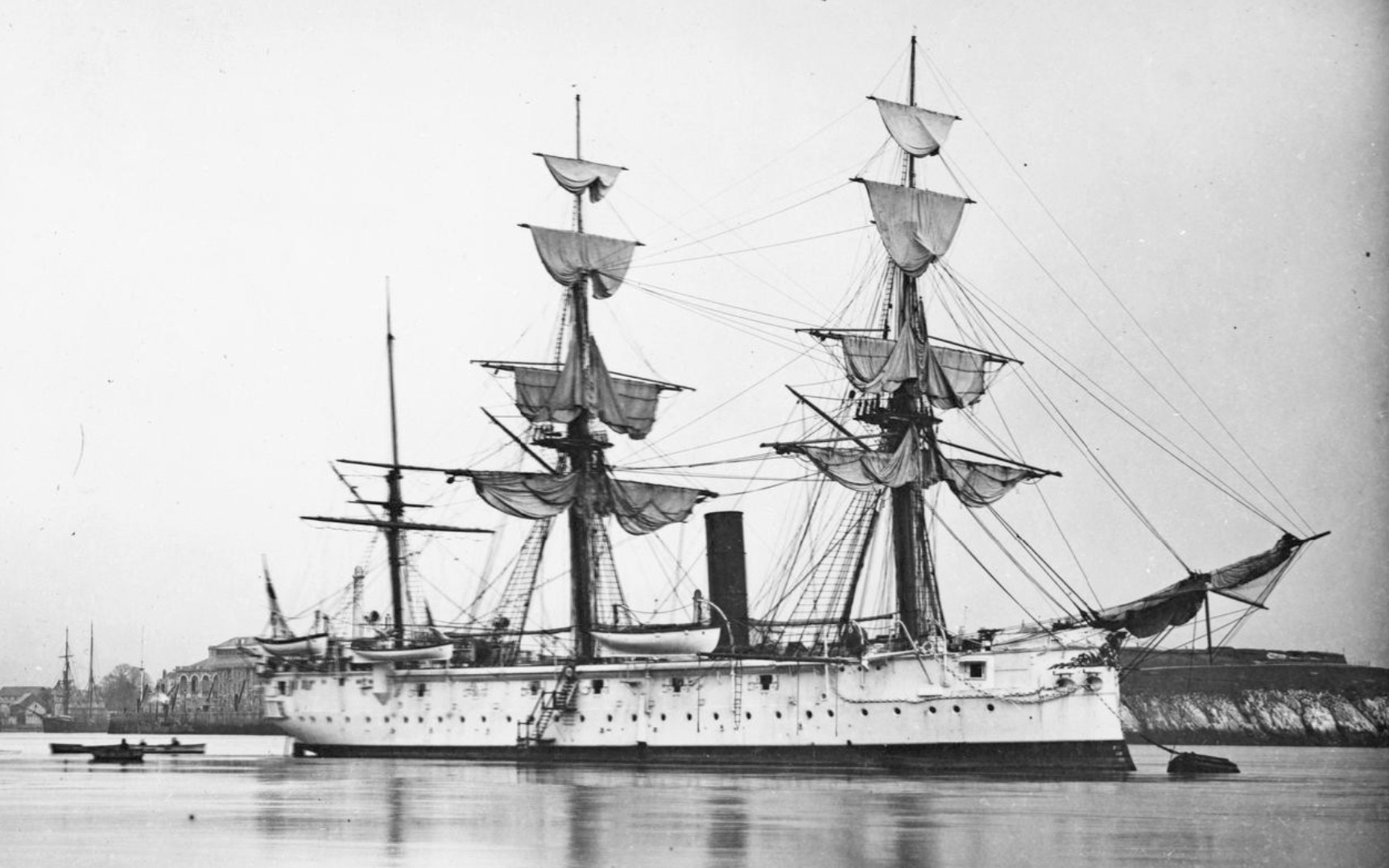

Kolejna francuska fregata-krążownik, też drewnianej konstrukcji - Naiade. Zwodowana w 1881, w służbie 1882. Wyporność ok. 3635 ton, prędkość ponad 14,5 węzła. Wymiary: 74,4 x 14,3 x 4,2 m. Uzbrojenie: 2x164 BL, 18x138 BL, 2x100 BL, kilka małych, 1 wt (później zdemontowana). Wycofana ze służby pod koniec XIX wieku.
Załączniki
Naiade 1.jpg
Naiade 1.jpg (130.56 KiB) Przejrzano 7841 razy
Naiade 2.jpg
Naiade 2.jpg (550.09 KiB) Przejrzano 7841 razy
Naiade 3.jpg
Naiade 3.jpg (757.59 KiB) Przejrzano 7841 razy
Naiade NH 66086.jpeg
Naiade NH 66086.jpeg (231.34 KiB) Przejrzano 7841 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

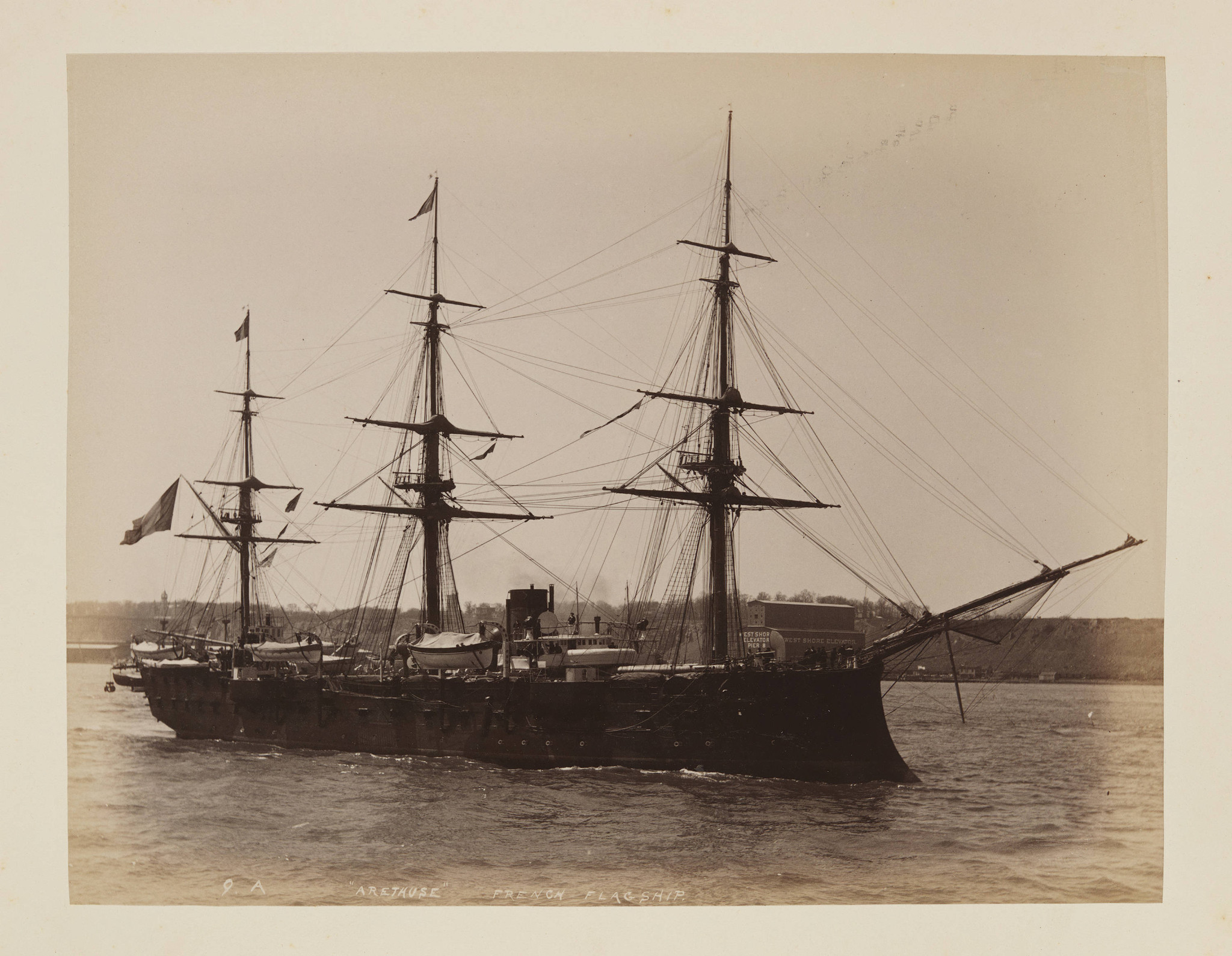

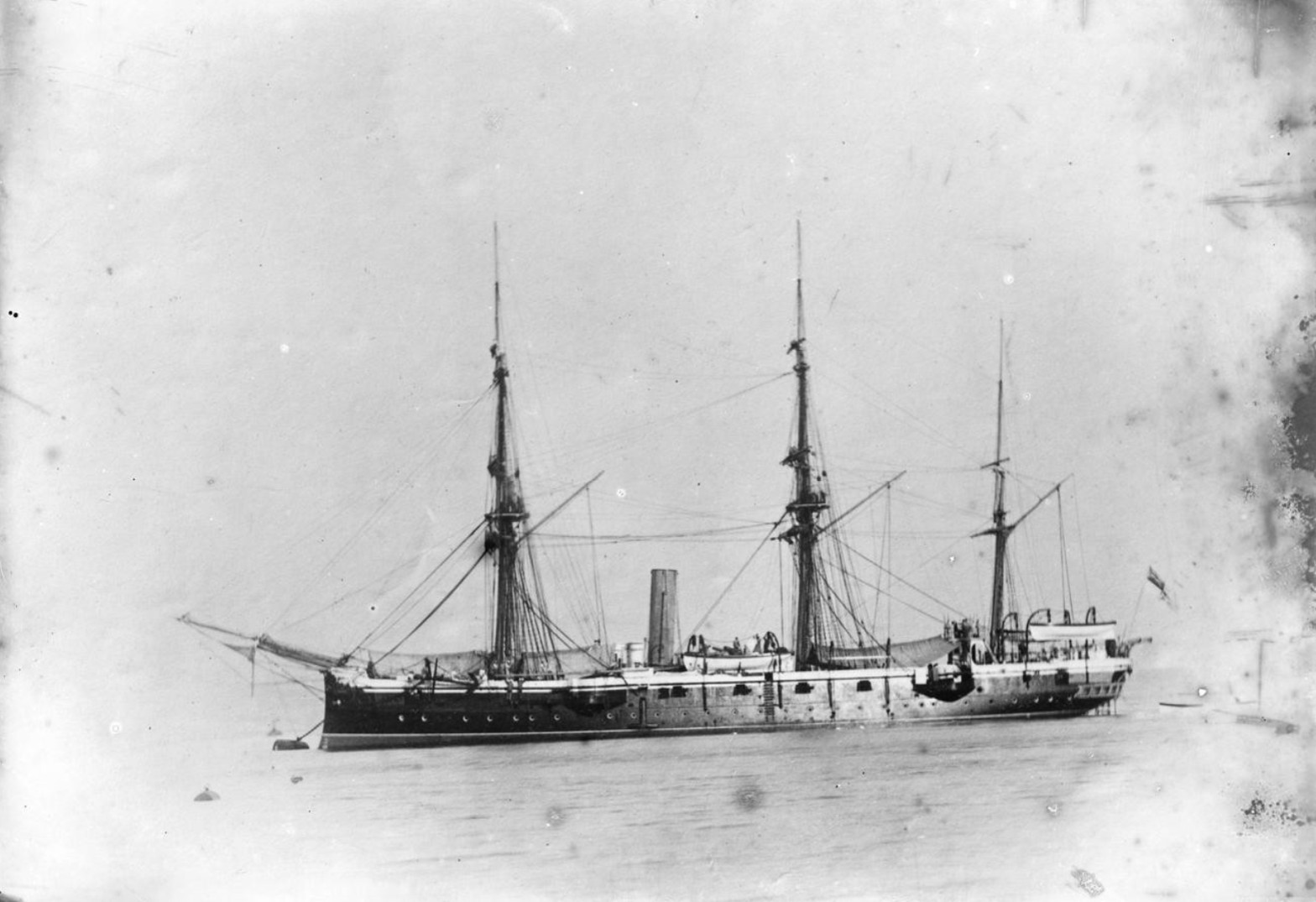

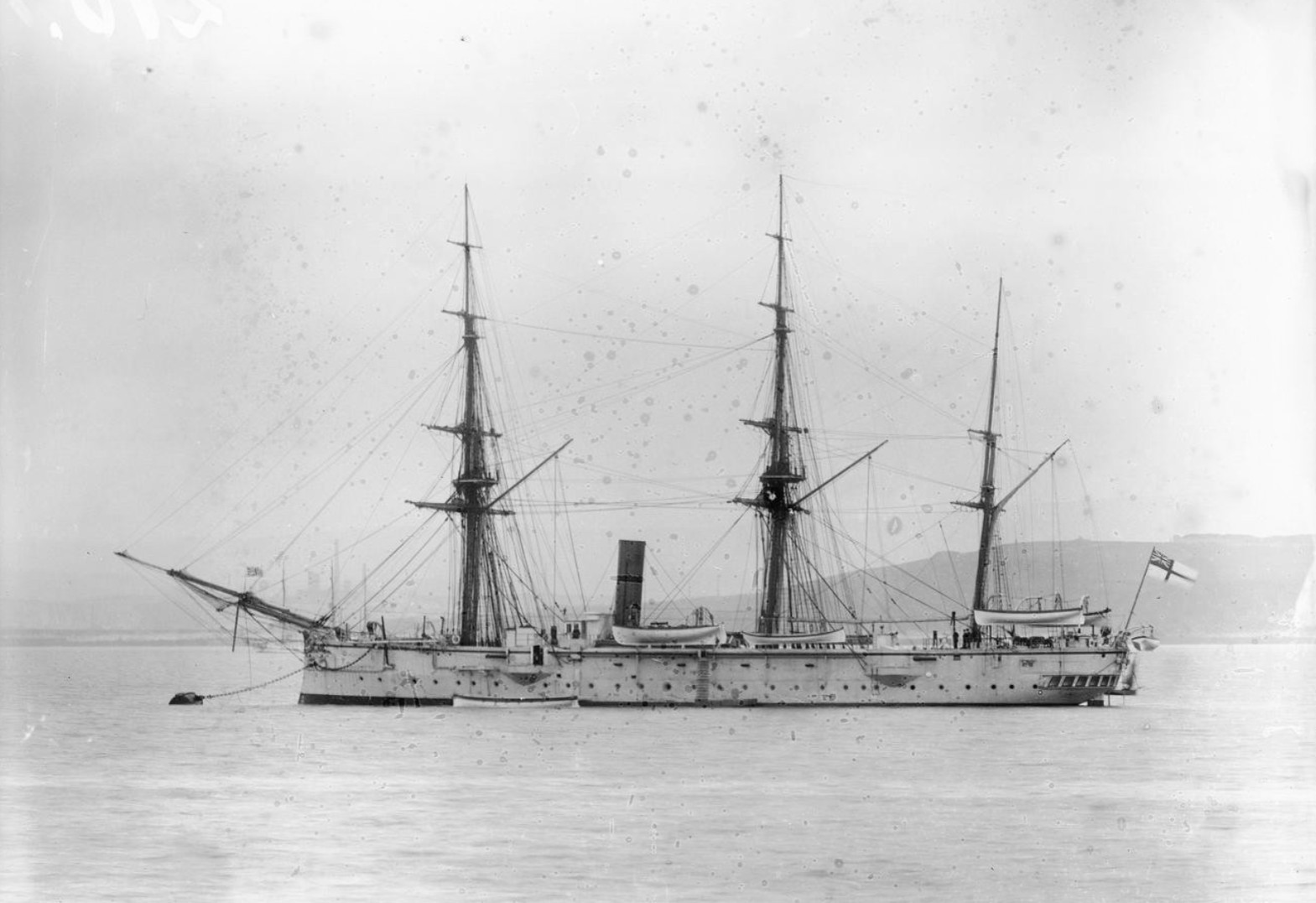

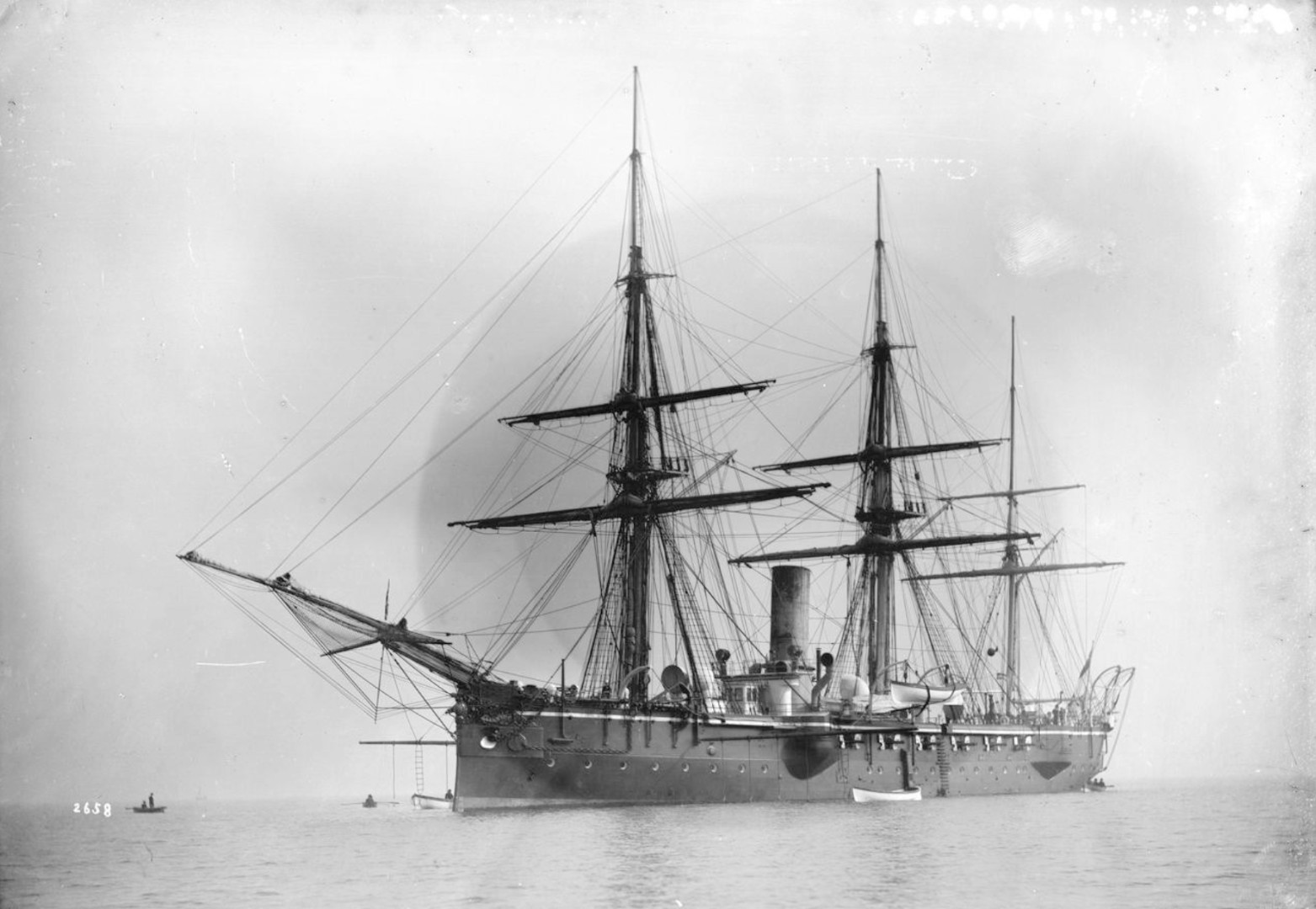

Kolejna francuska fregata-krążownik - Arethuse. Wowodwany w 1882, w służbie 1885. Wyporność ok. 3485 ton, prędkość 15,5 węzła. Wymiary: 74,4 x 14,3 x 6,9 m. Uzbrojenie: 4x164/28 BL, 22x138/30 BL, kilka lekkich działek rewolwerowych 37mm. Konstrukcja mieszana. Przebudowany w 1892 (zaczął bardziej przypominać krążownik, dostał nową siłownię i mógł osiągnąć do 17 w, zredukowano liczbę armat 138mm do 16, wzmocniono lekką artylerię). Wycofany ze służby pod koniec XIX w.
Załączniki
Arethuse NH 92024.jpeg
Arethuse NH 92024.jpeg (179.6 KiB) Przejrzano 7819 razy
Arethuse 2.jpg
Arethuse 2.jpg (653.72 KiB) Przejrzano 7819 razy

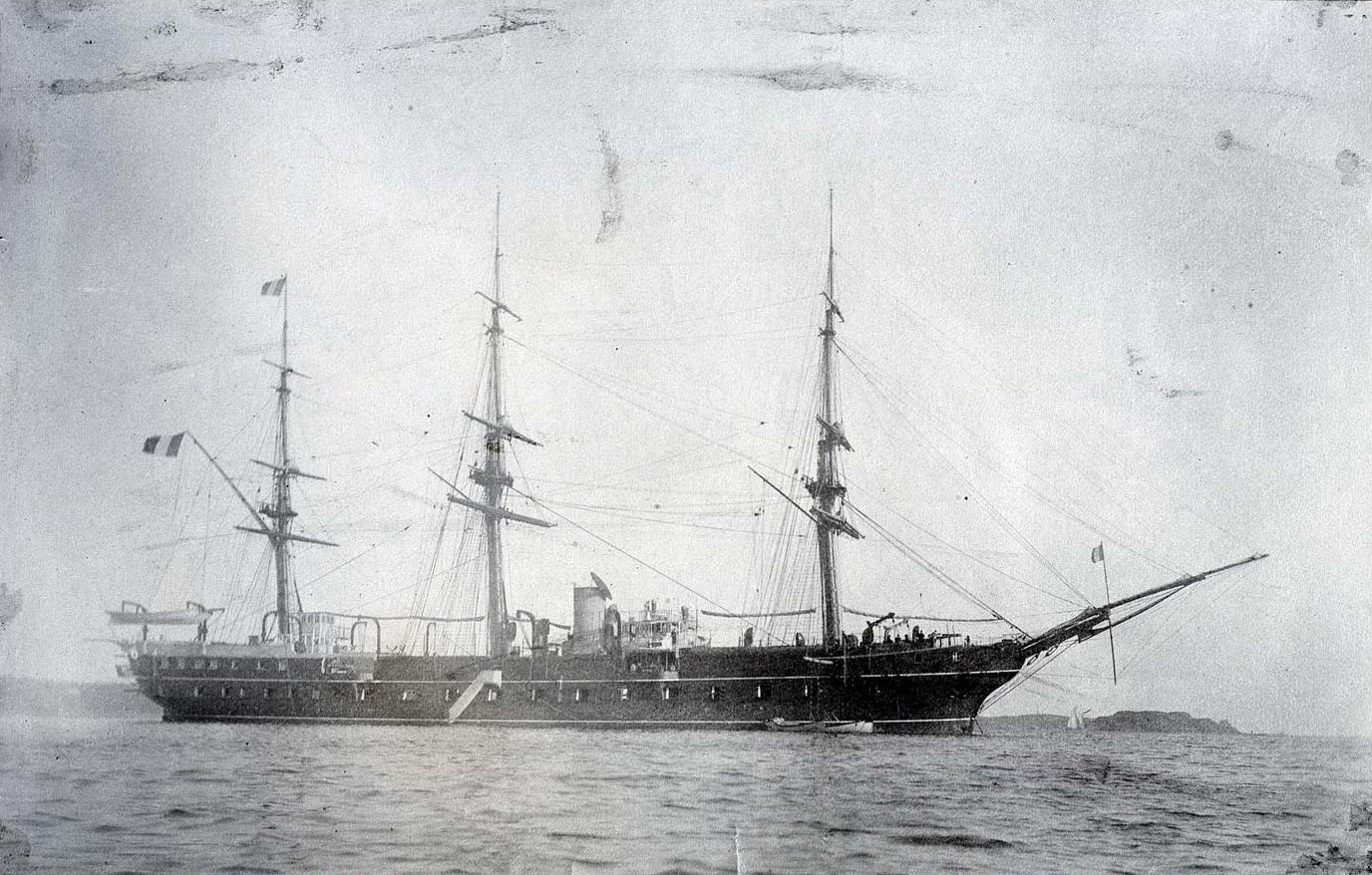

Arethuse 1893.jpg
Arethuse 1893.jpg (175.81 KiB) Przejrzano 7819 razy
Arethuse NH 55622.jpeg
Arethuse NH 55622.jpeg (196.33 KiB) Przejrzano 7819 razy

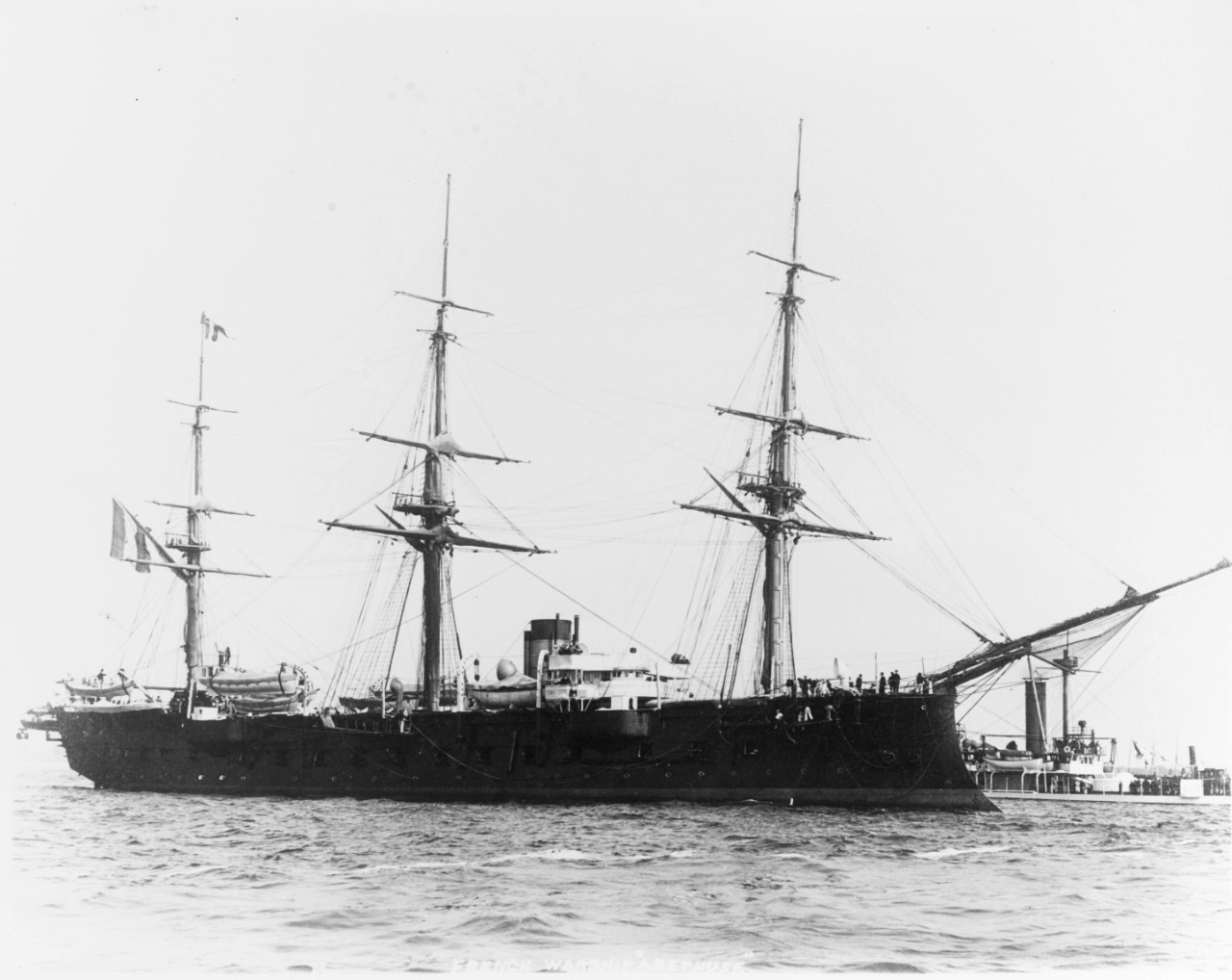

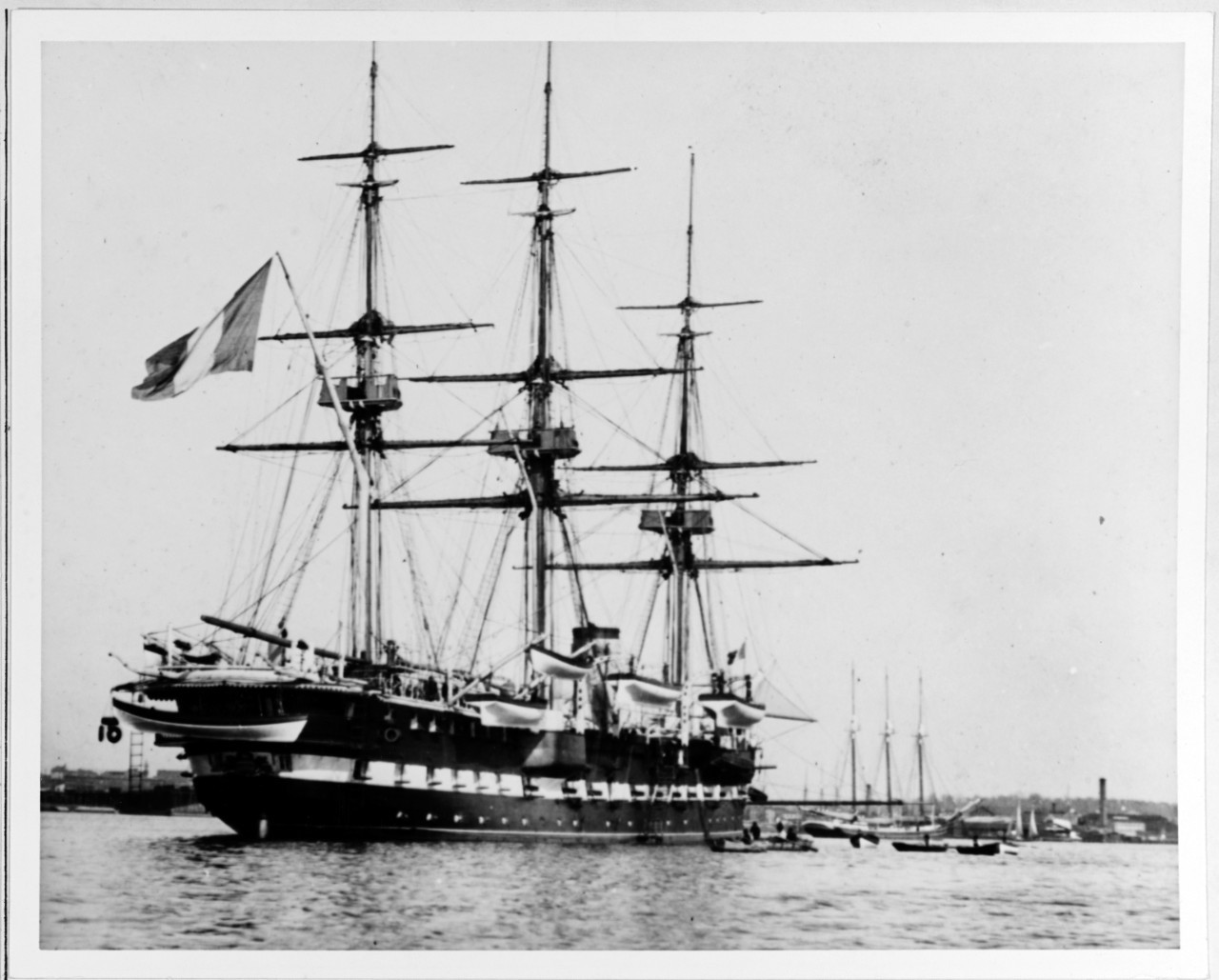

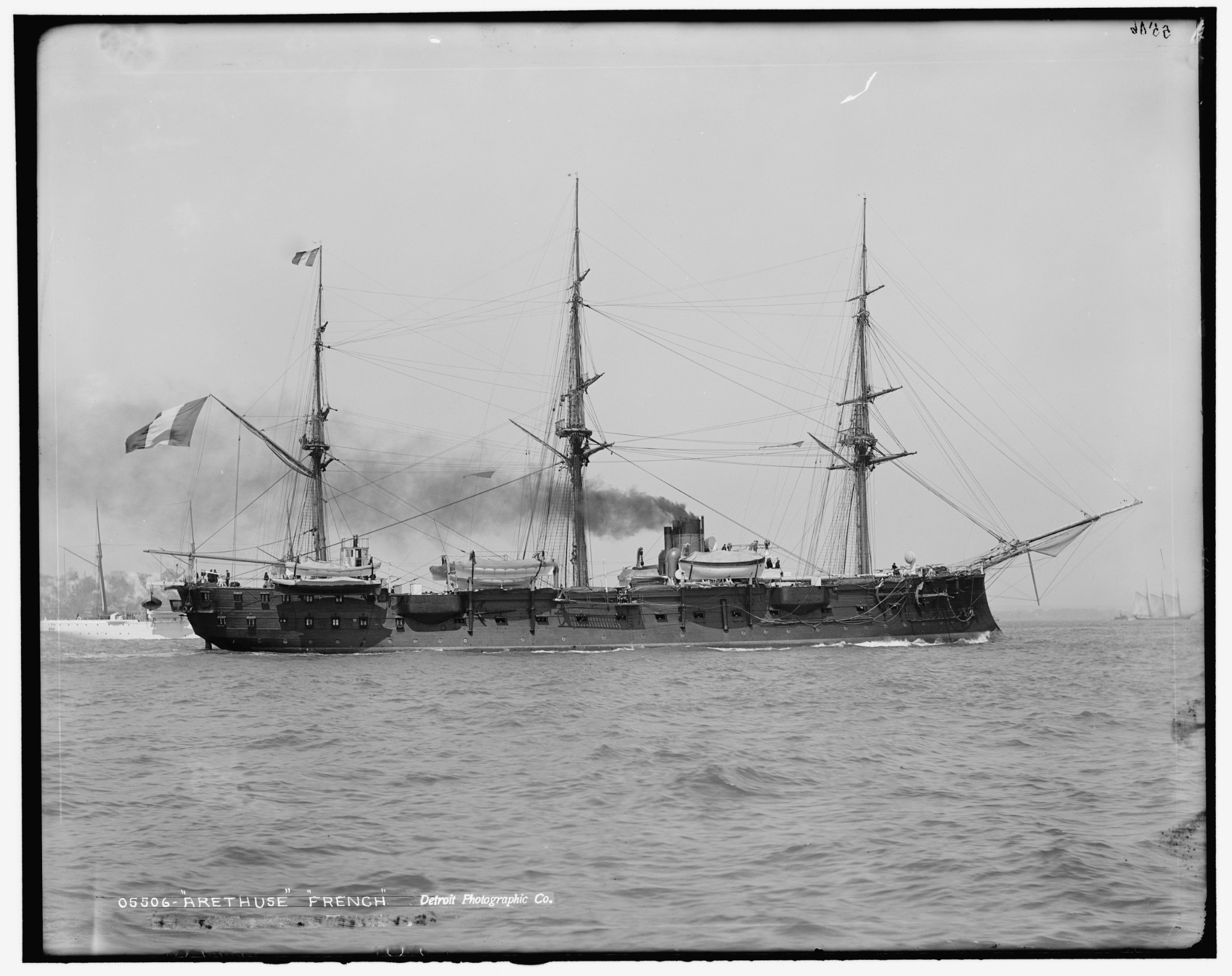

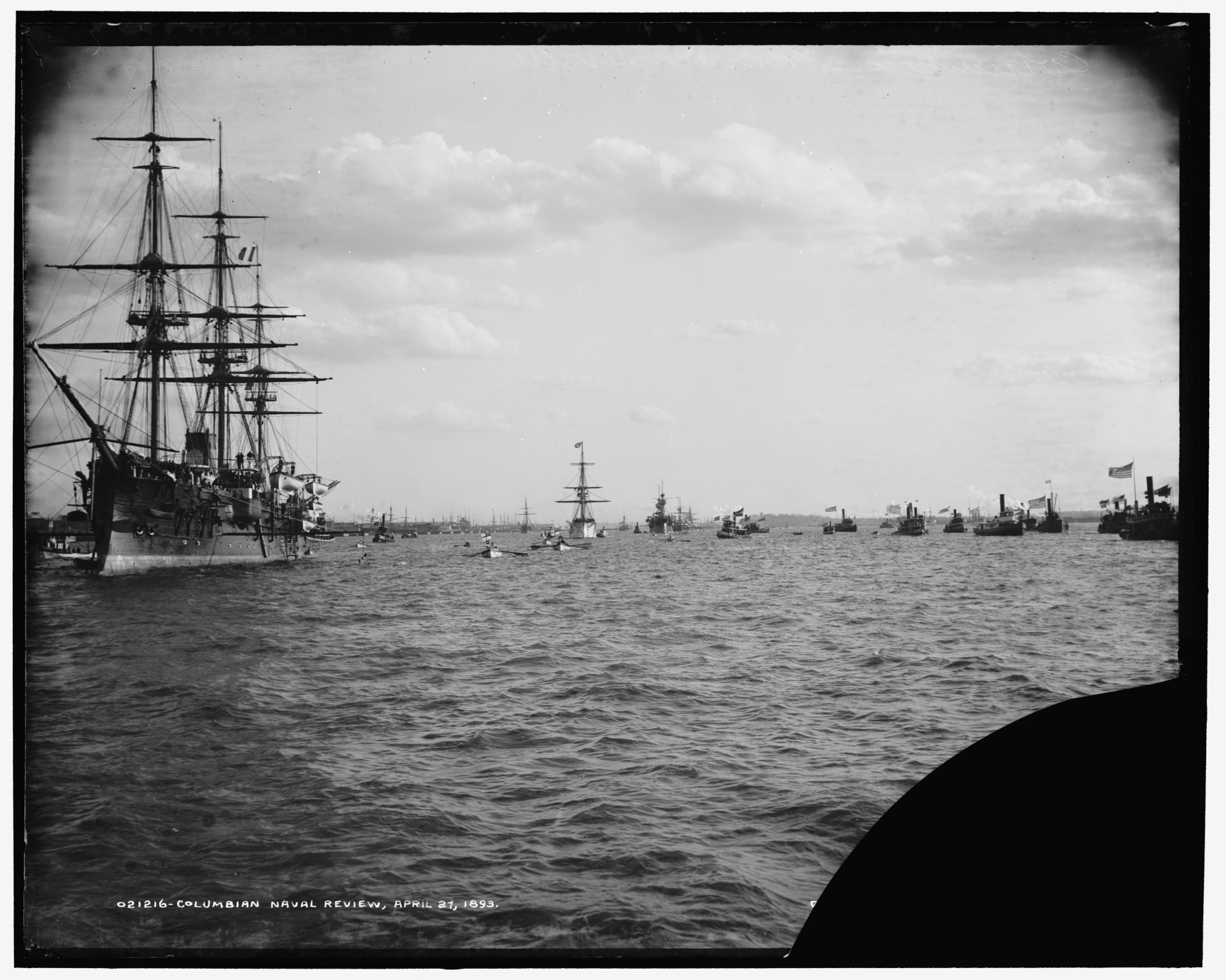

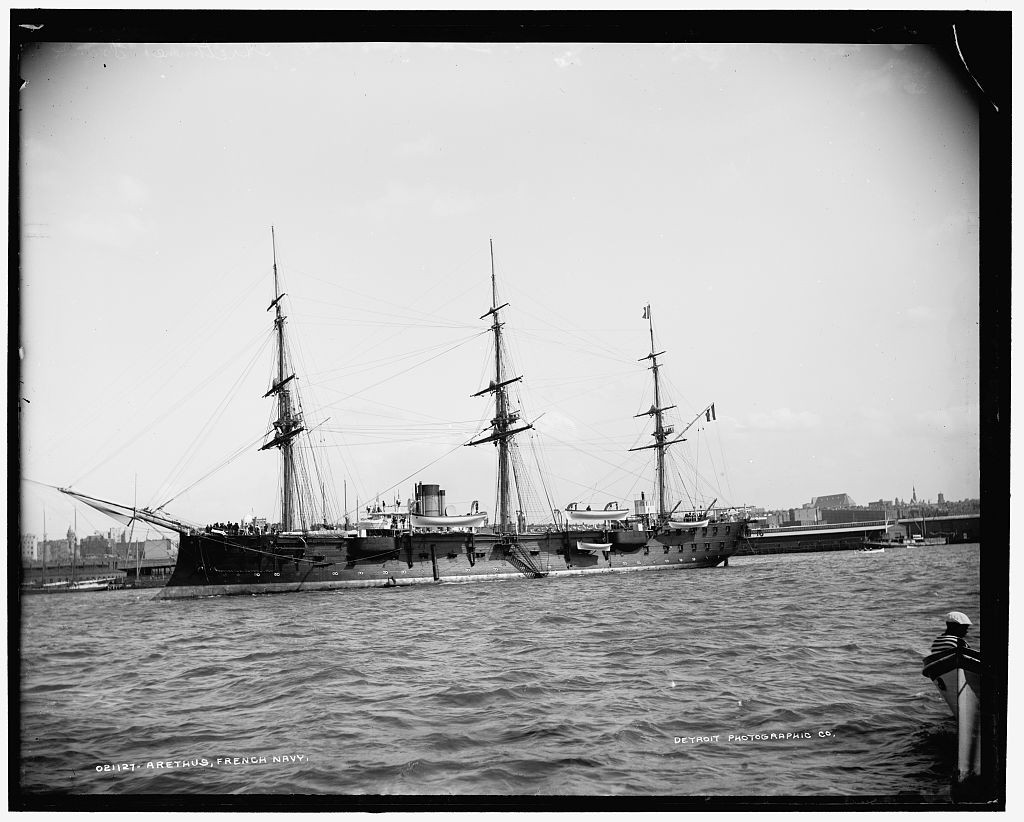

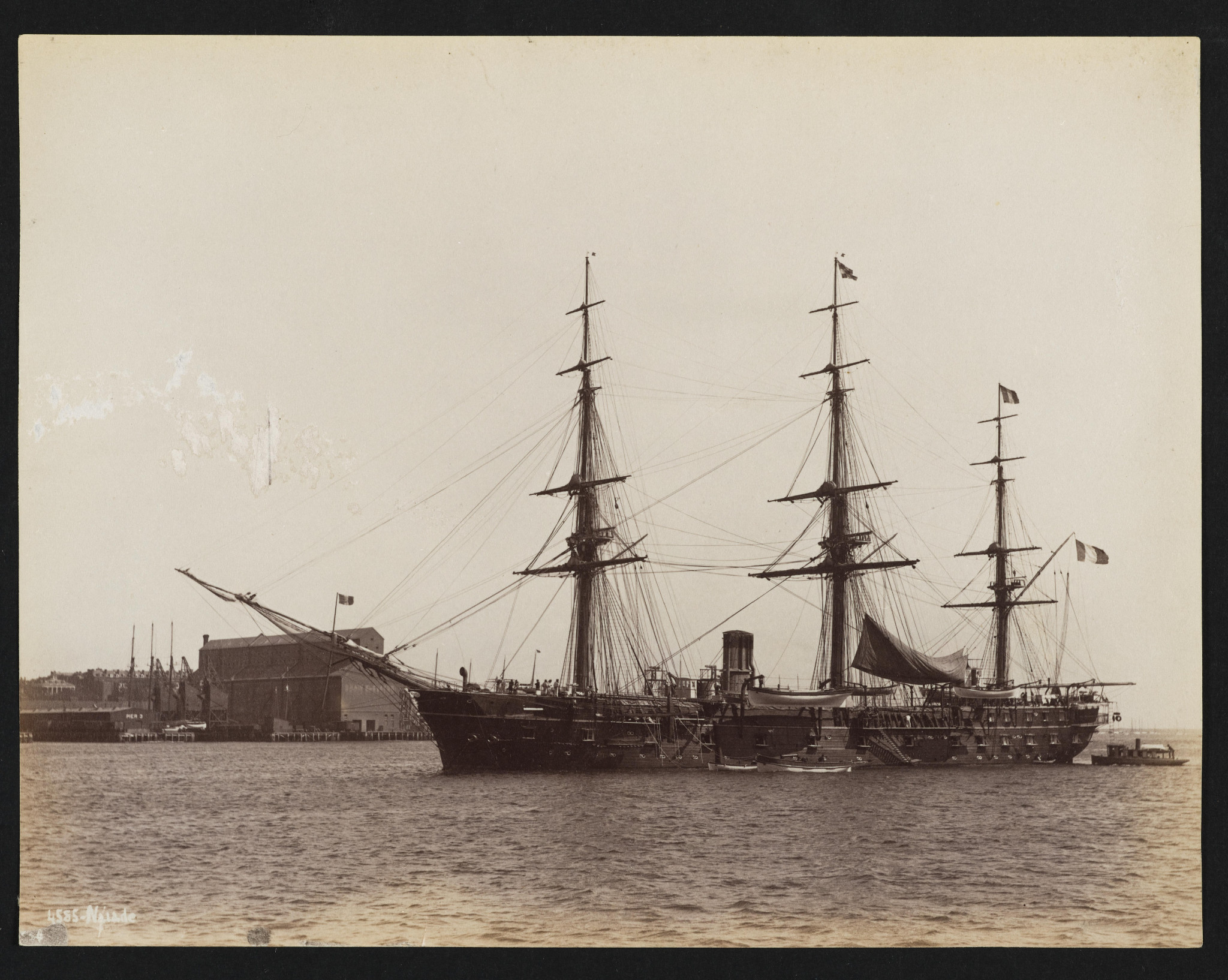

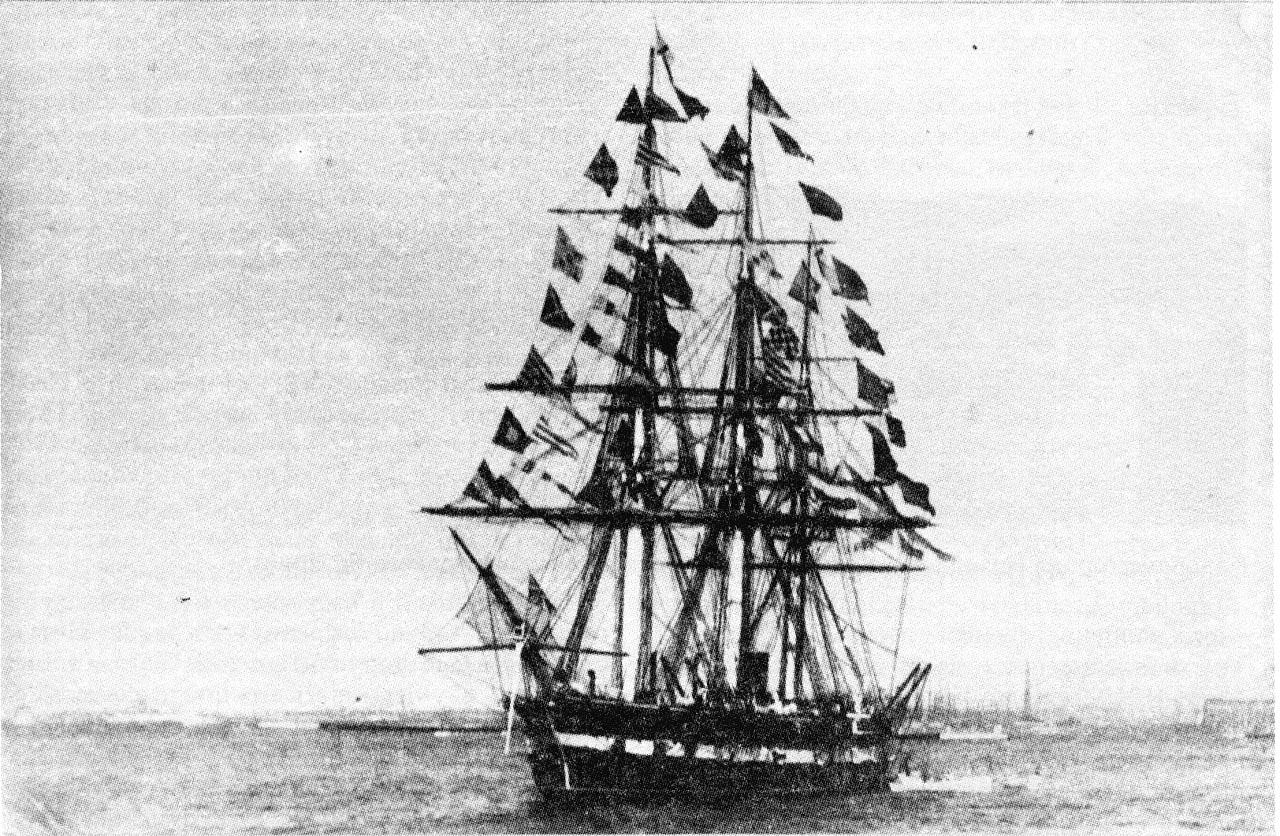

Arethouse (NY 1893).jpg
Arethouse (NY 1893).jpg (569.46 KiB) Przejrzano 7819 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

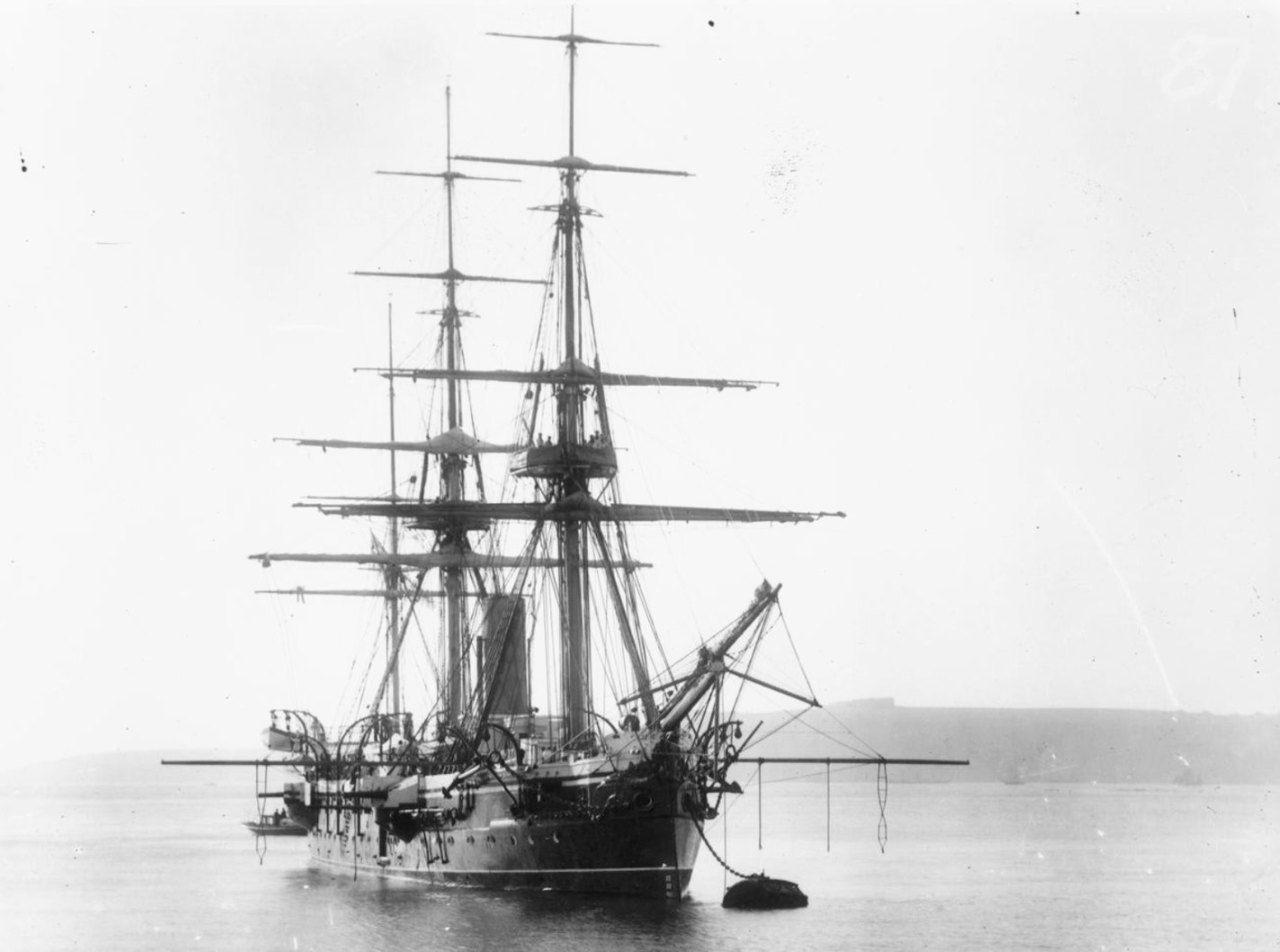

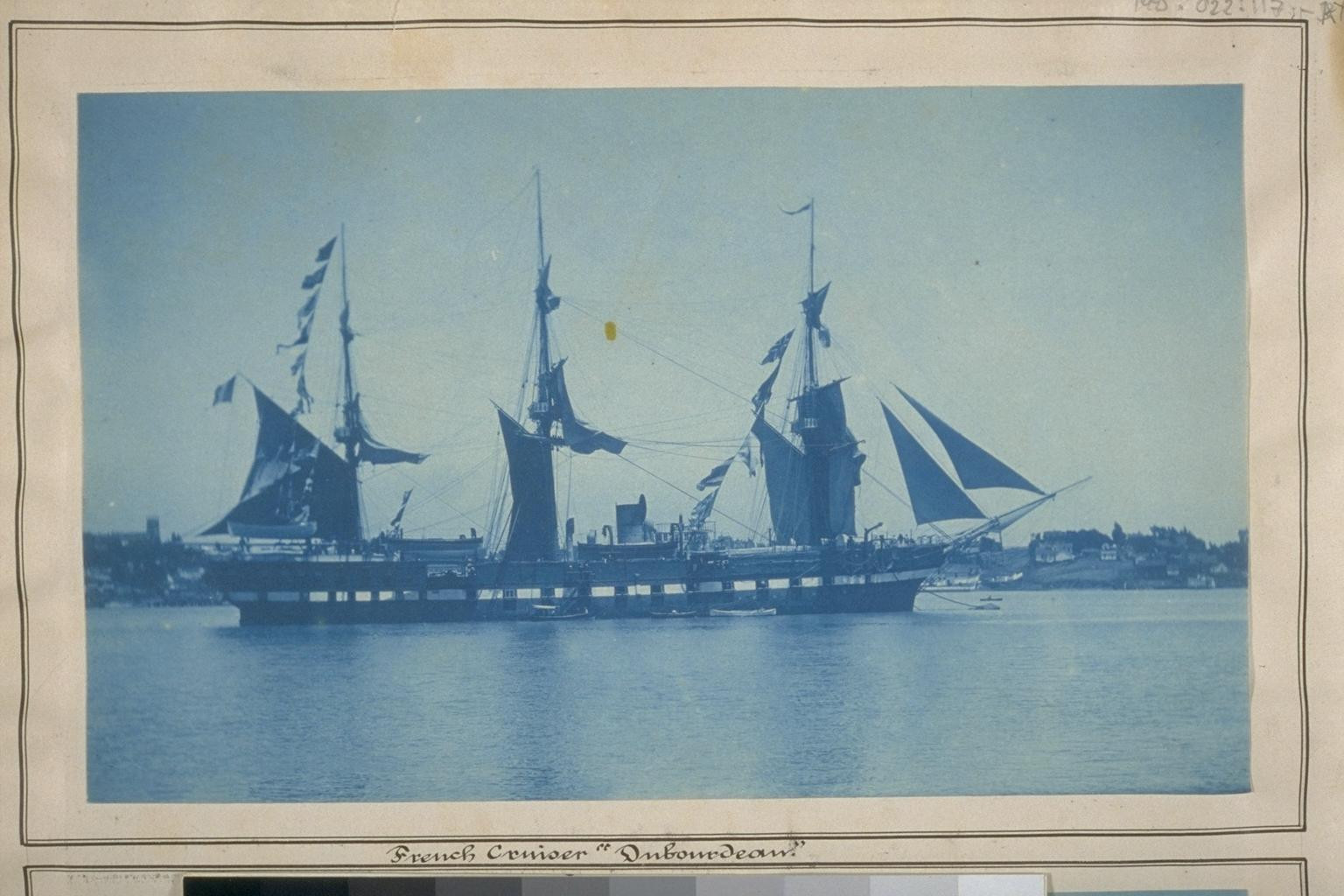

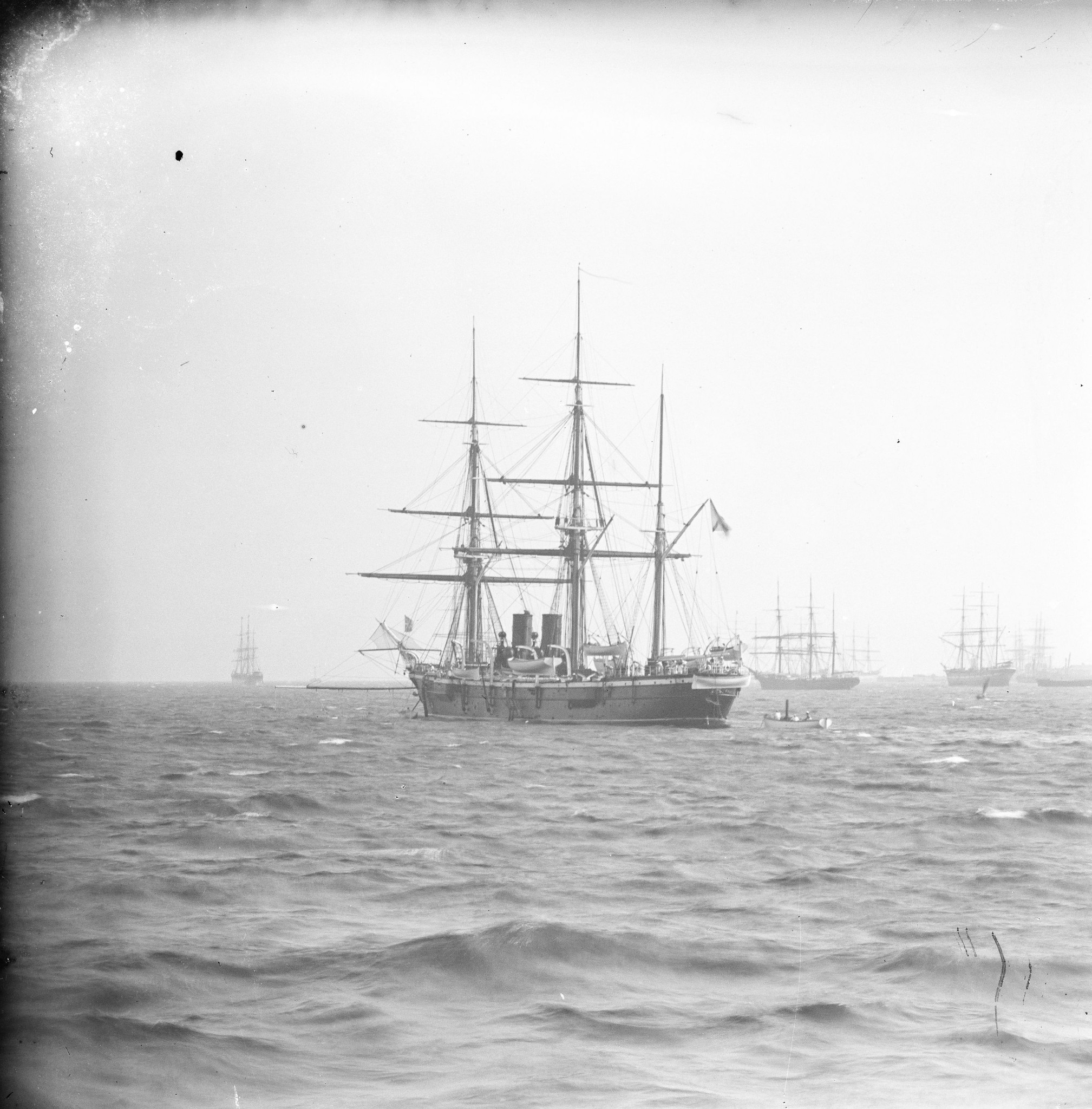

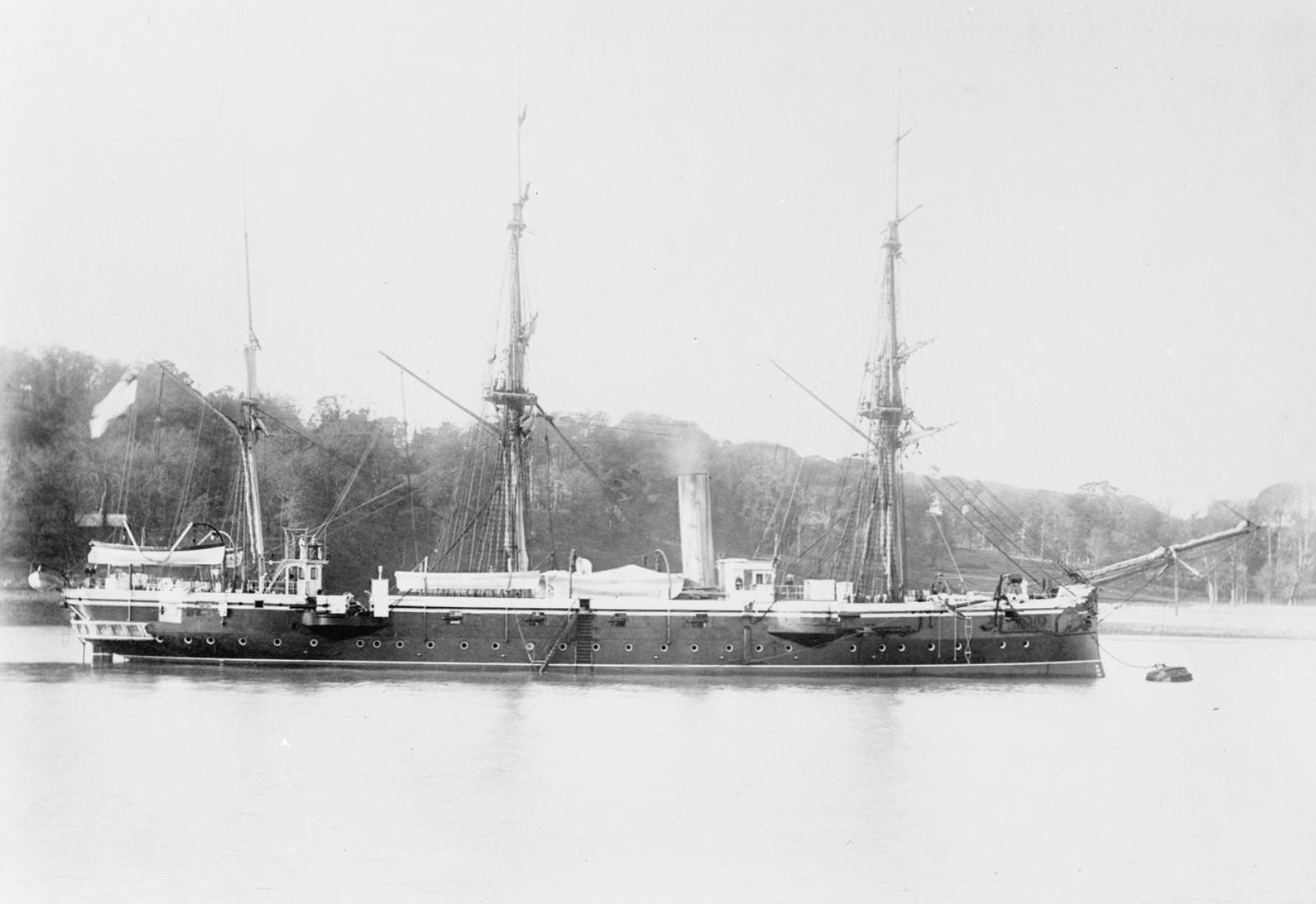

Kolejna, ostatnia już francuska fregata-krążownik (okręt wybudowany na pograniczu dwóch epok w historii wojskowości morskiej) - Dubourdieu. Zwodowany w 1884, w służbie 1886. Wyporność 3700 ton, prędkość 14 węzłów. Wymiary: 77,3 x 14 x 6,6 m. Uzbrojenie 4x164/28 BL, 12x138/30 BL, kilkanaście lekkich, 2 wt. Konstrukcja mieszana. Wycofany ze służby pod koniec XIX wieku.
Załączniki

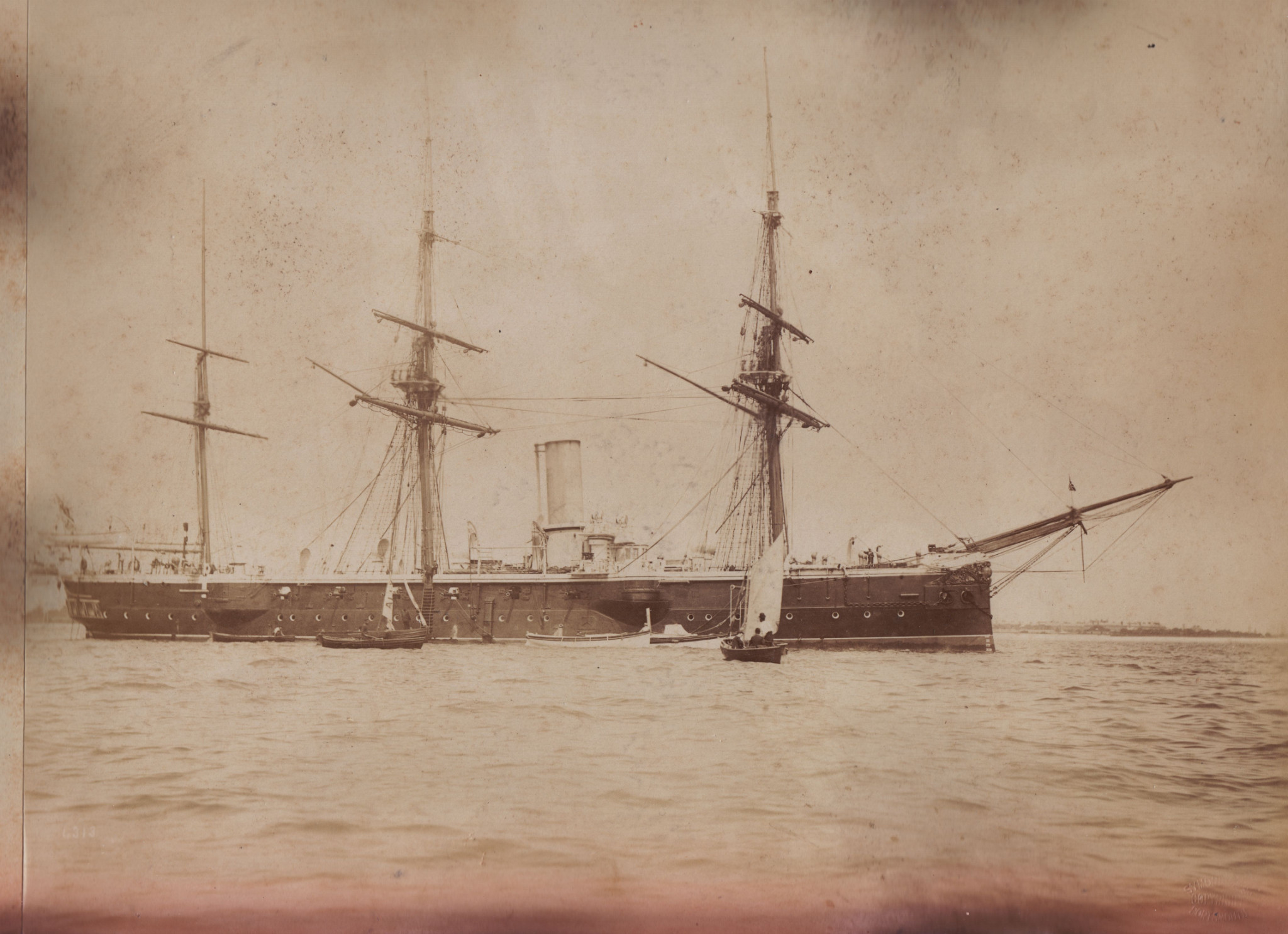

Dubordieau 1.jpg
Dubordieau 1.jpg (260.39 KiB) Przejrzano 7759 razy
Dubourdieu NH 71239.jpeg
Dubourdieu NH 71239.jpeg (173.12 KiB) Przejrzano 7759 razy

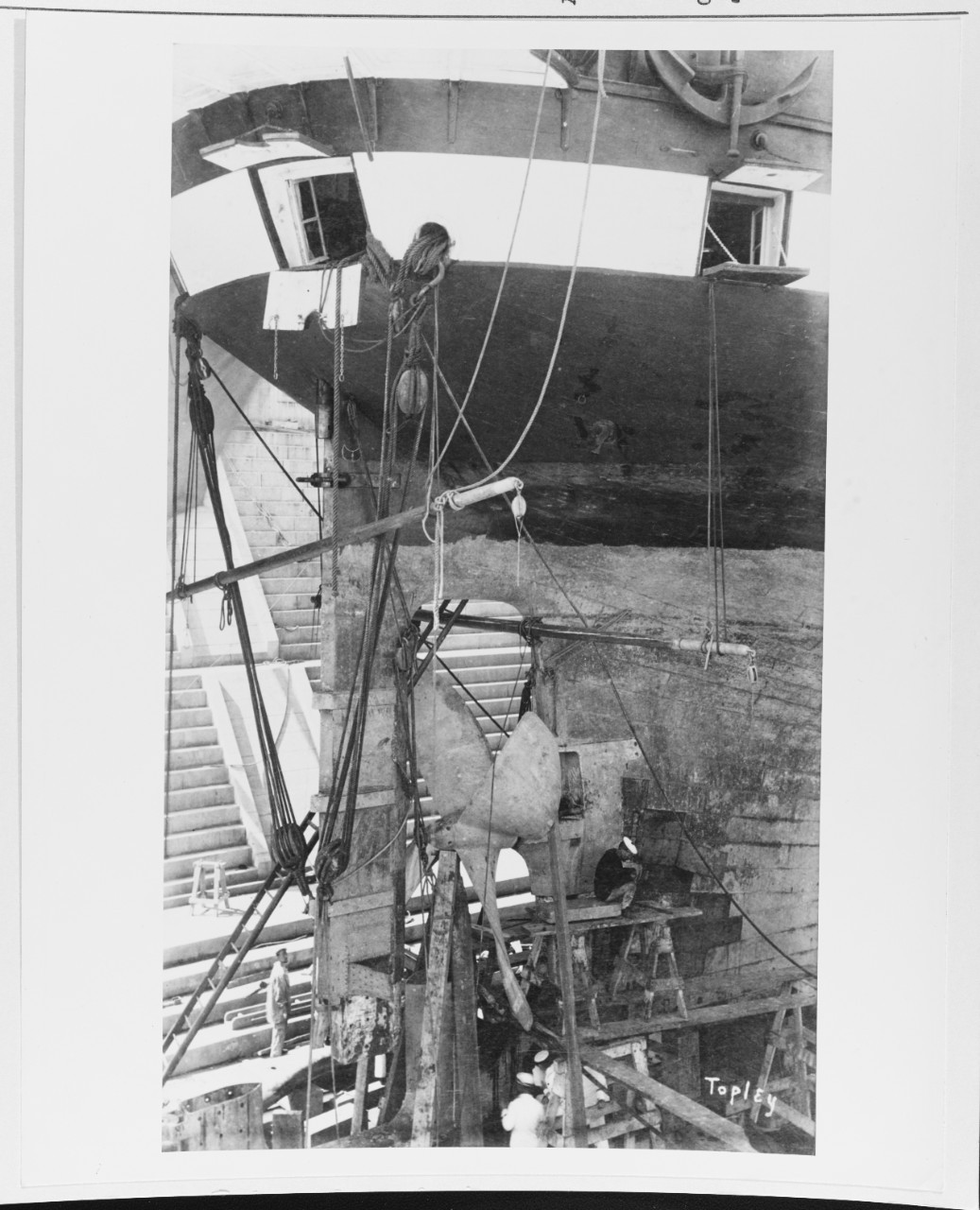

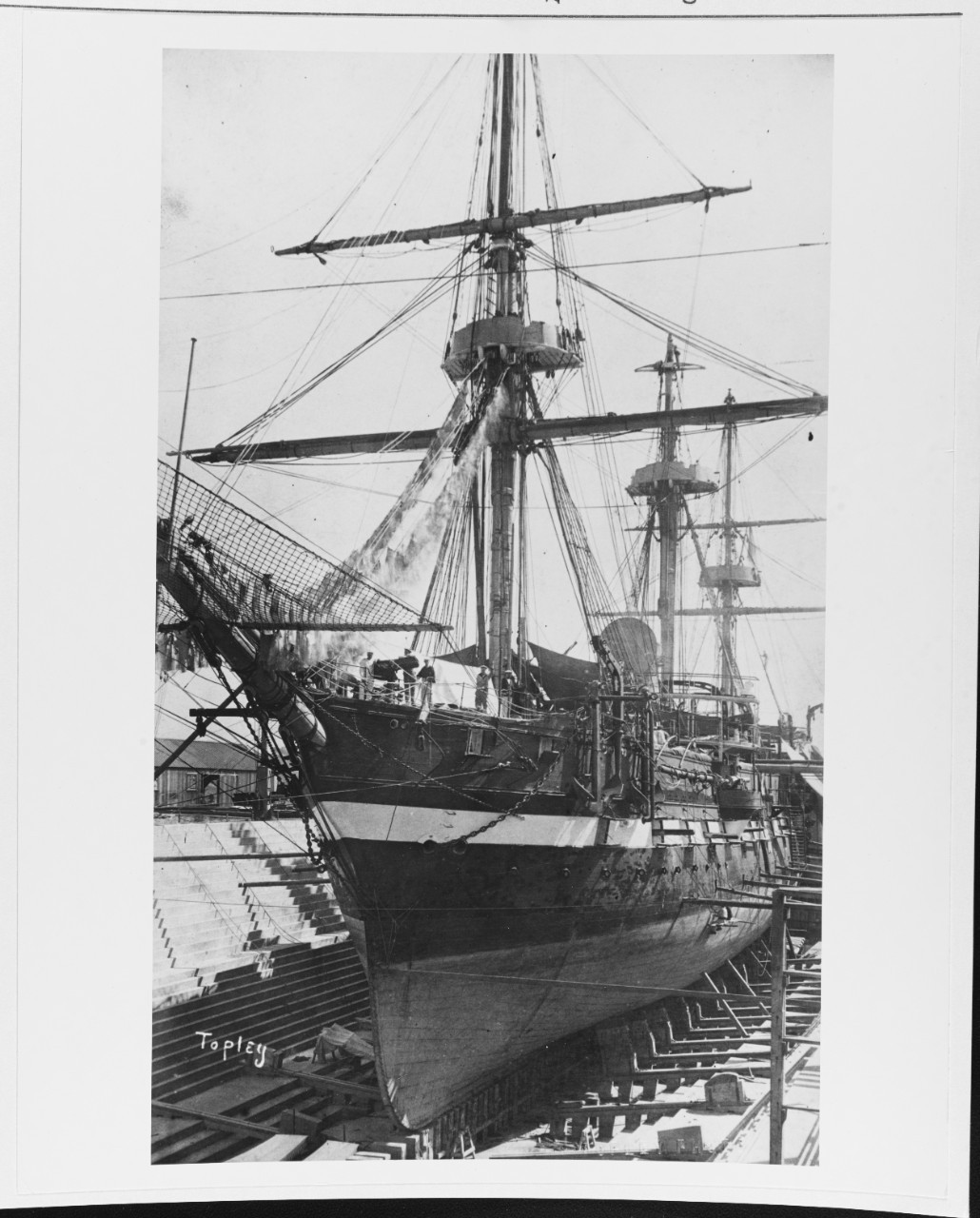

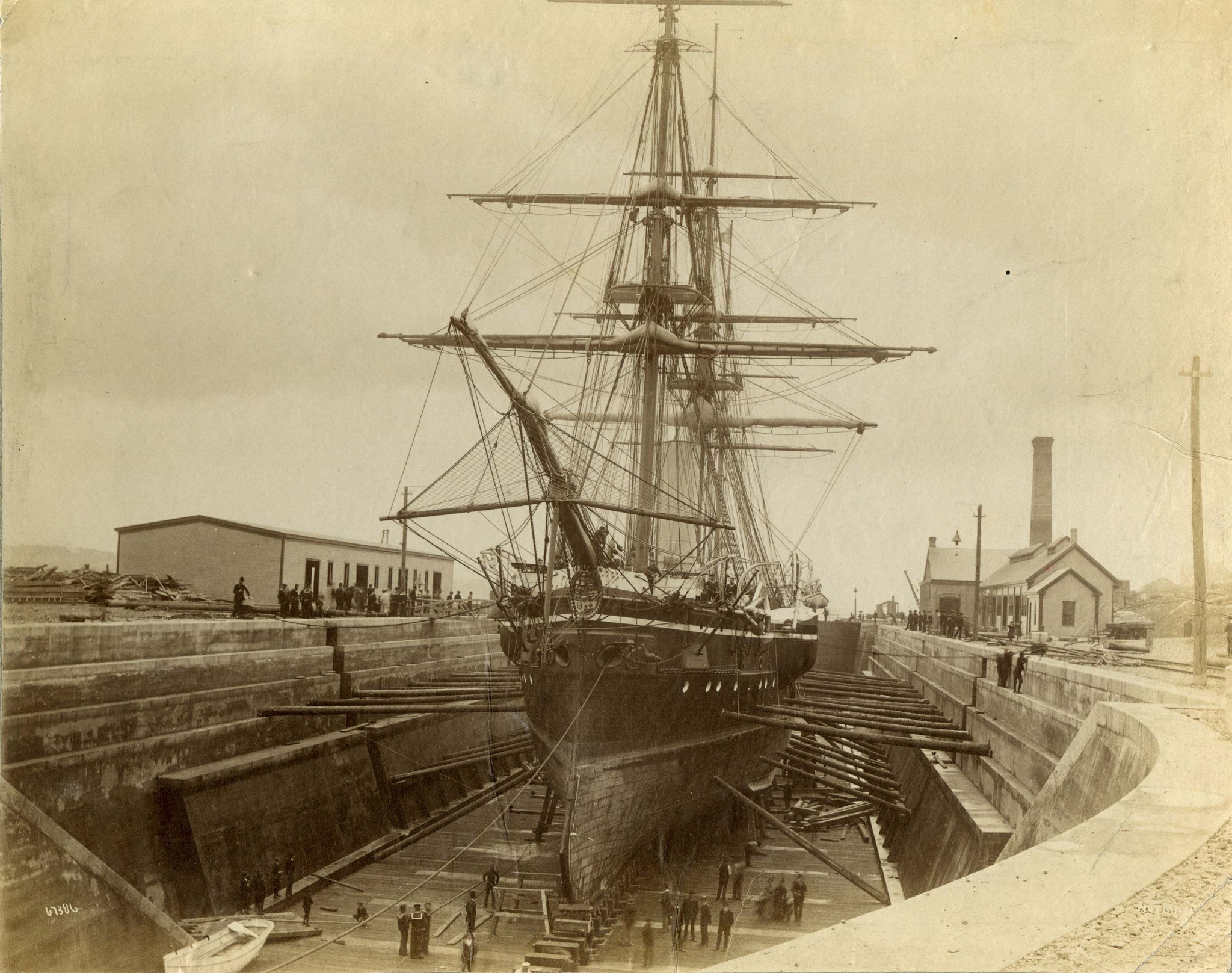

Dubourdieu w doku NH 71240.jpeg
Dubourdieu w doku NH 71240.jpeg (258.04 KiB) Przejrzano 7759 razy
Dubourdieu w doku NH 71241.jpeg
Dubourdieu w doku NH 71241.jpeg (256.21 KiB) Przejrzano 7759 razy

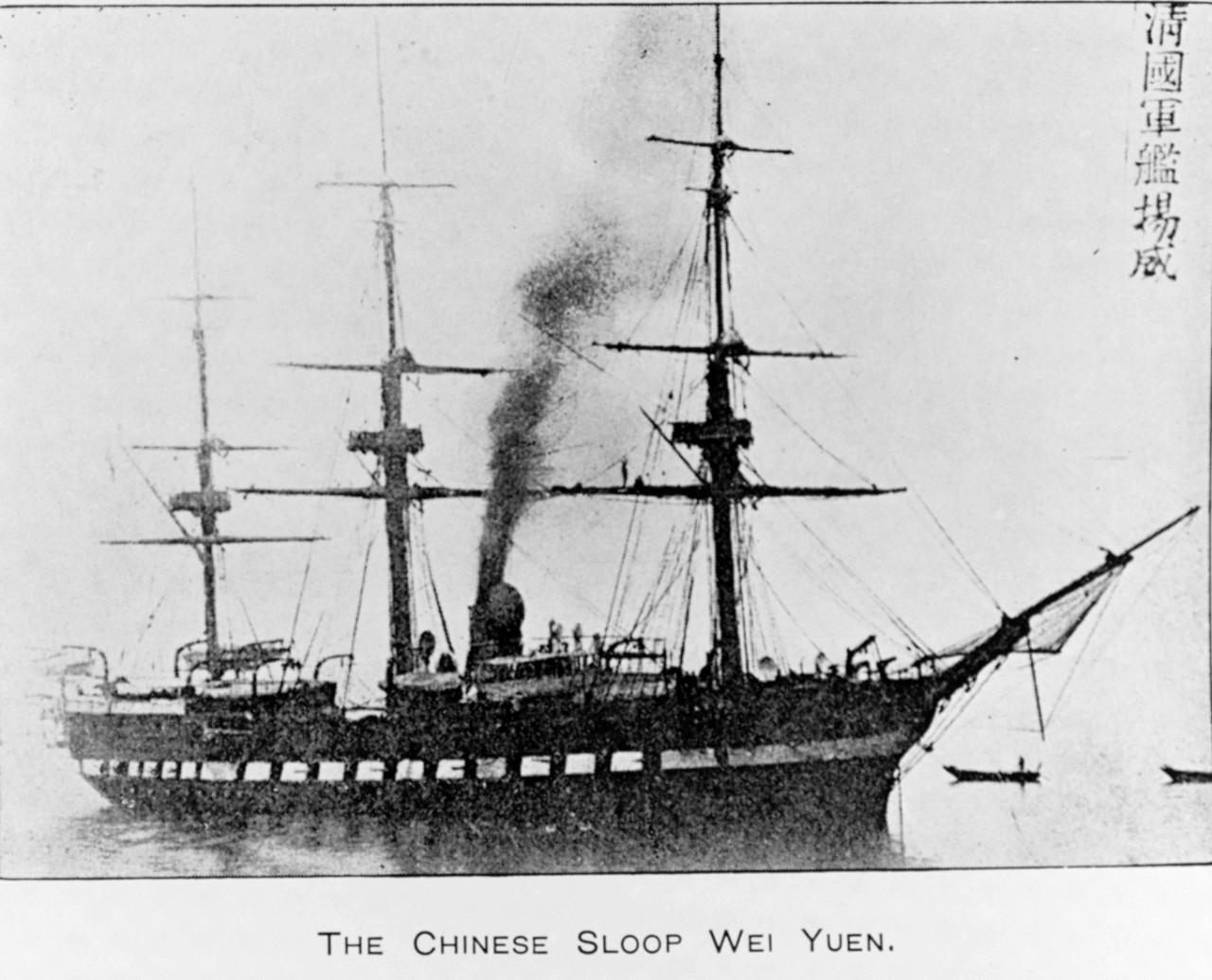

Często można się spotkać z informacją, że na tym zdjęciu jest chińska fregata Yu Yuan (ew. siostrzany Hai An). Nie mówiąc już o tym, że to chiński mały krążownik/slup Wei Yuan (co widać już na oko, że to nieprawda).Tymczasem jest to Dubourdieau.
Często można się spotkać z informacją, że na tym zdjęciu jest chińska fregata Yu Yuan (ew. siostrzany Hai An). Nie mówiąc już o tym, że to chiński mały krążownik/slup Wei Yuan (co widać już na oko, że to nieprawda).Tymczasem jest to Dubourdieau.
Dubourdieu NH 74317.jpeg (255.46 KiB) Przejrzano 7759 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

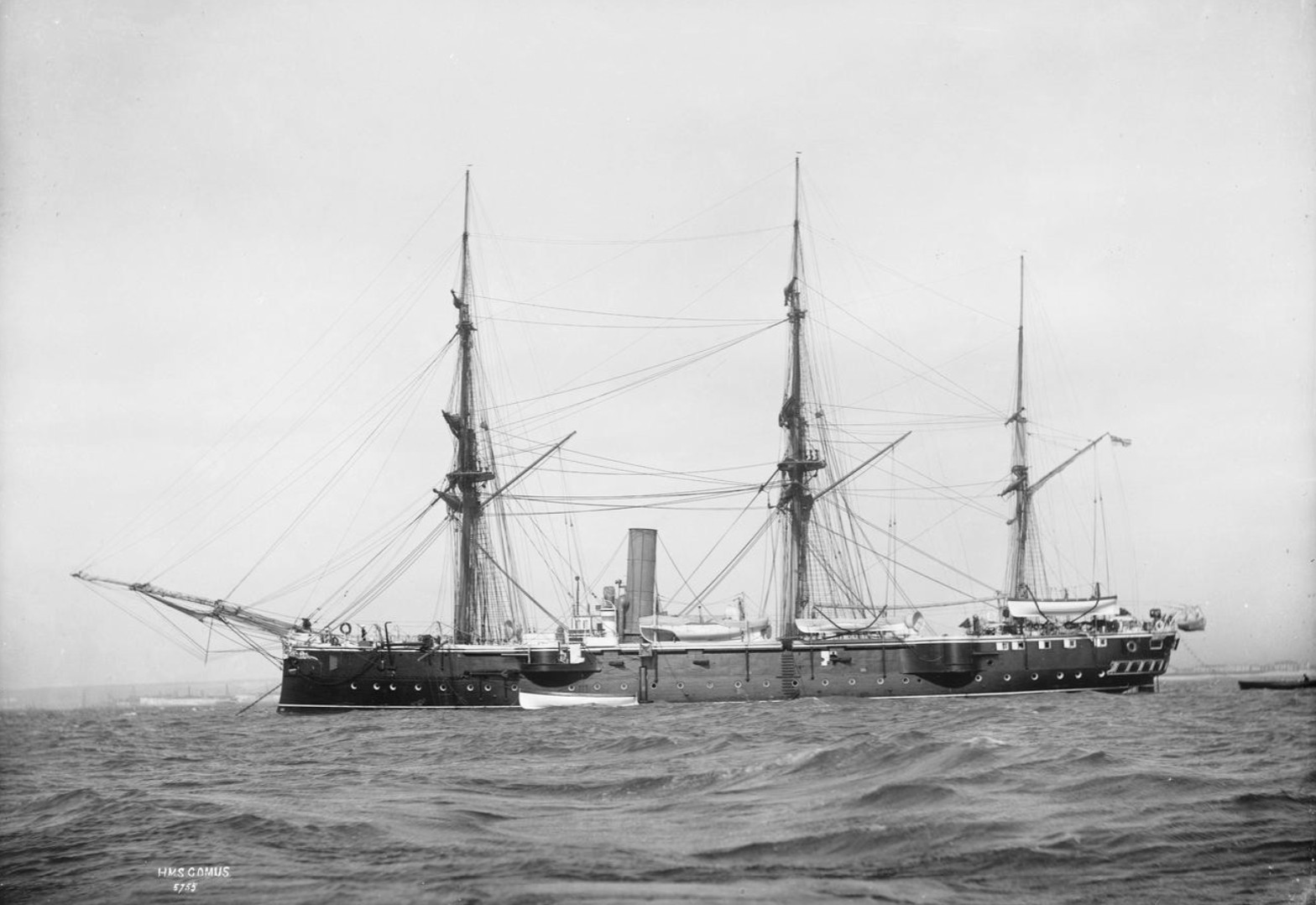

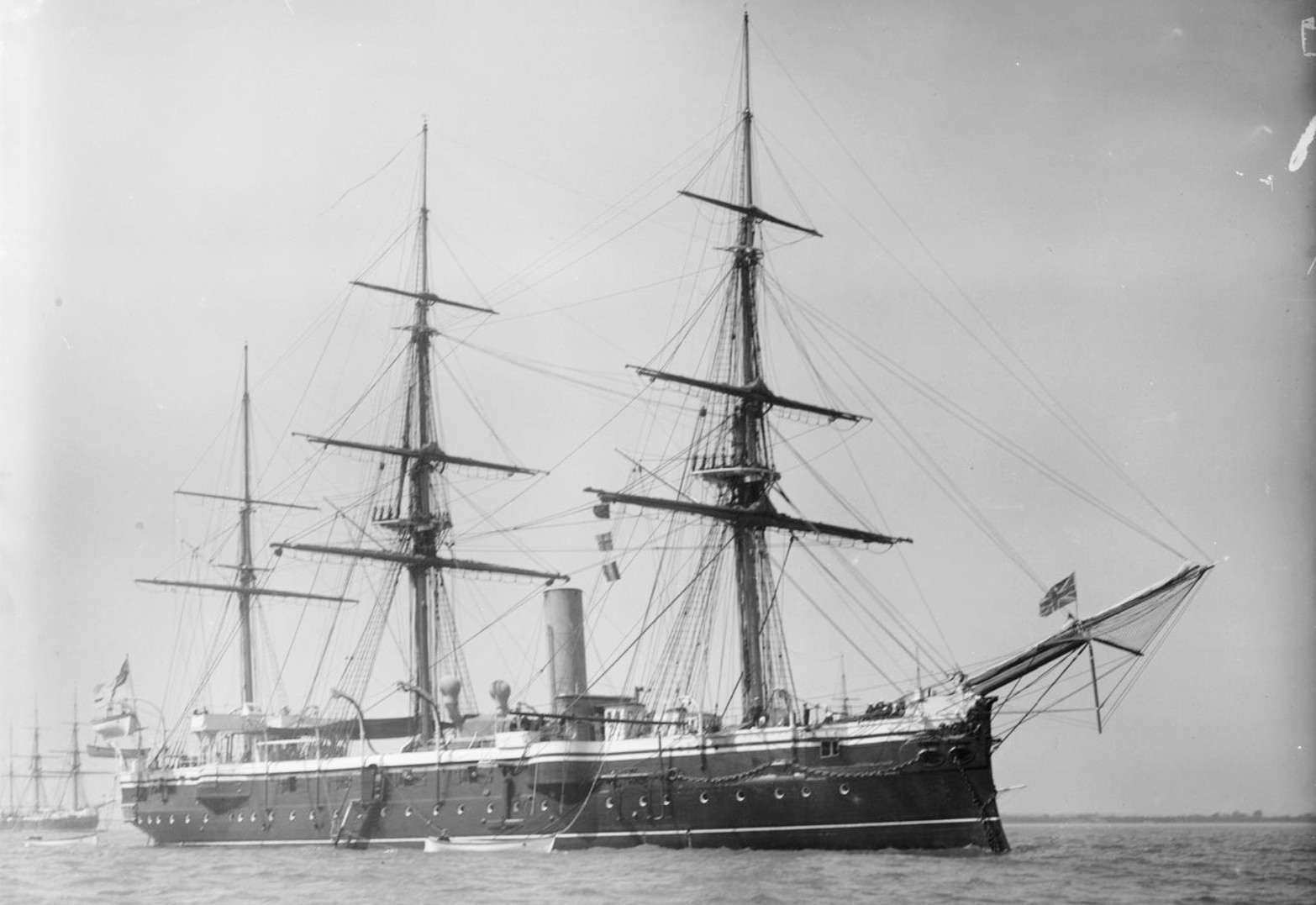

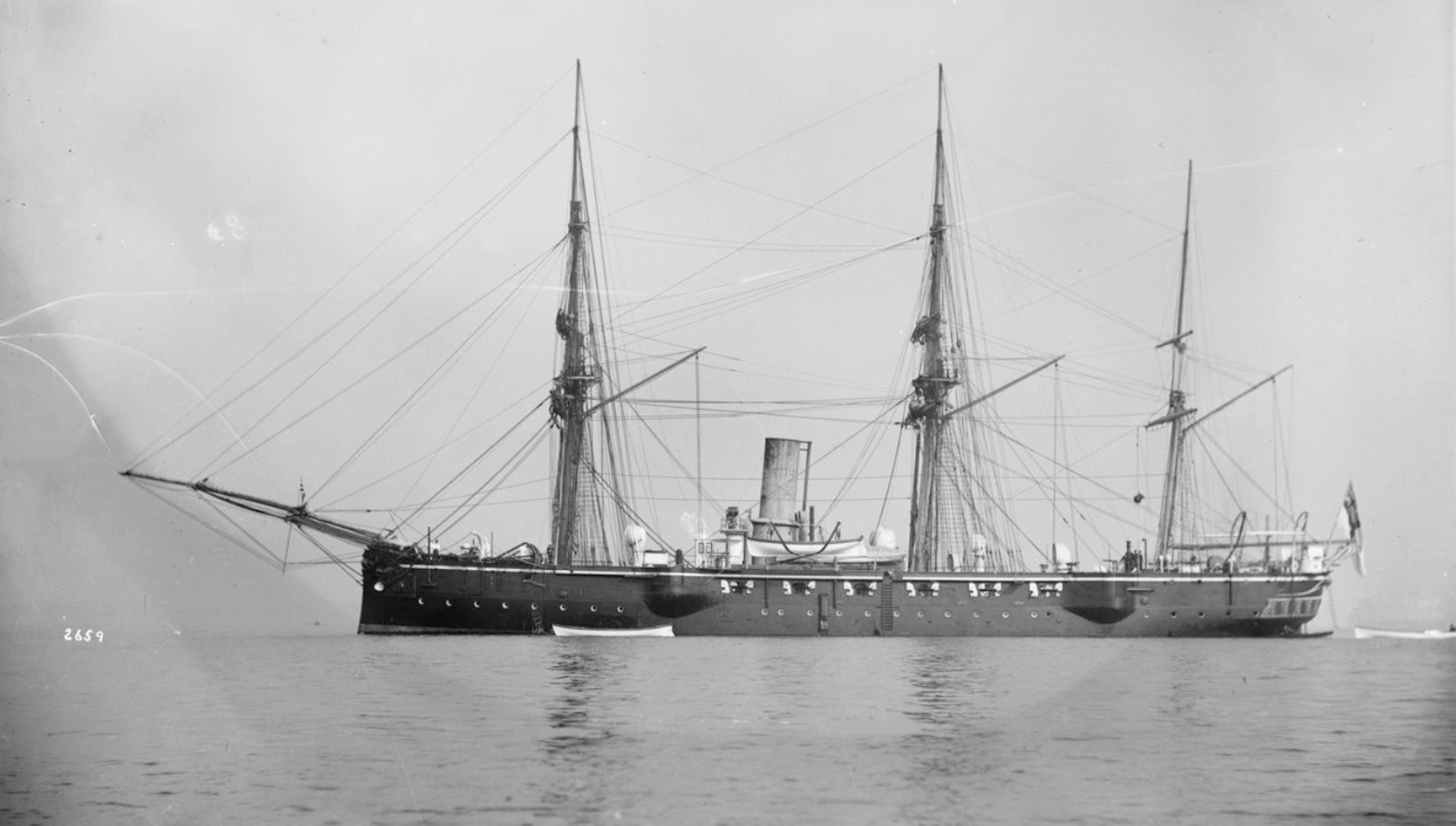

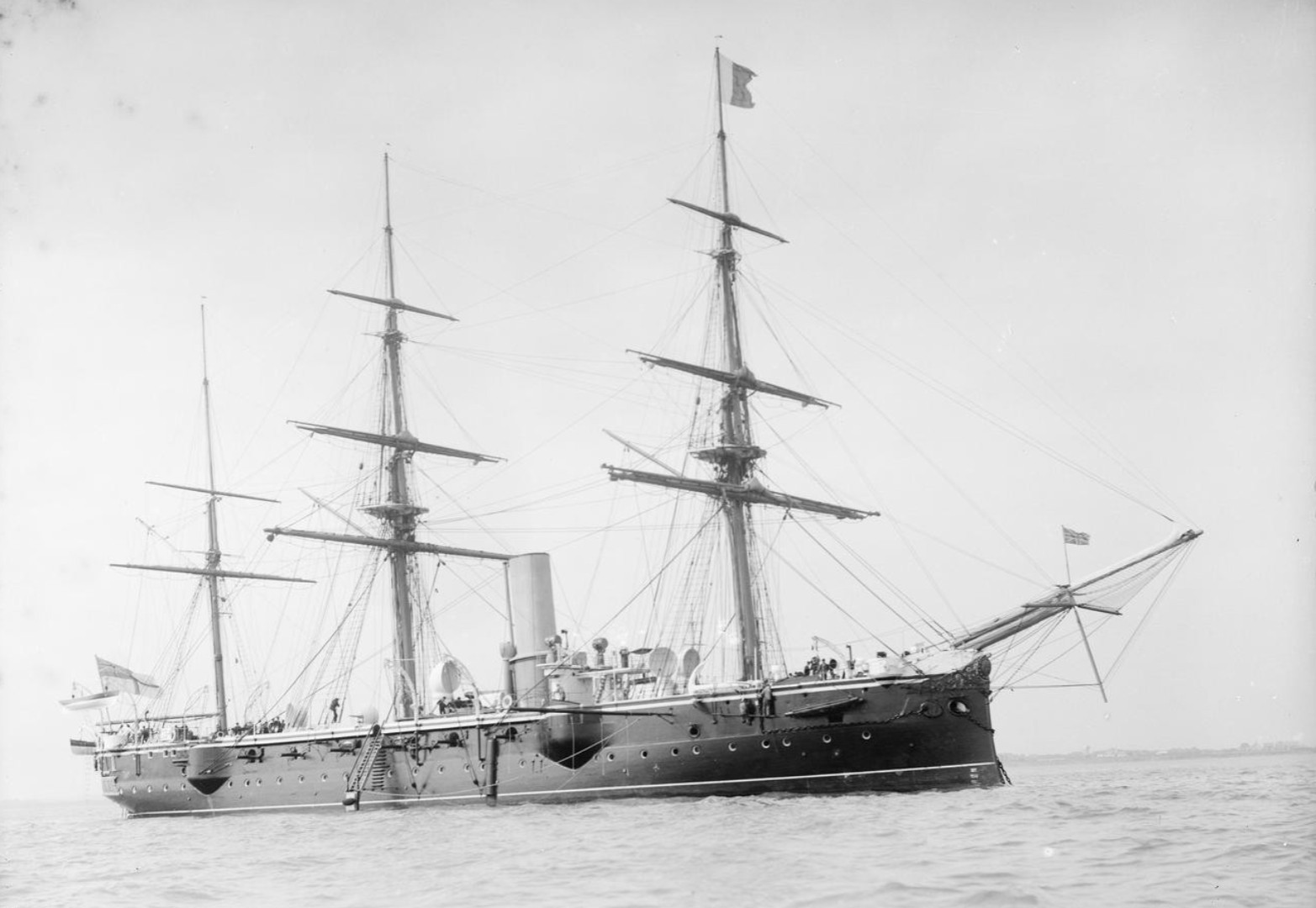

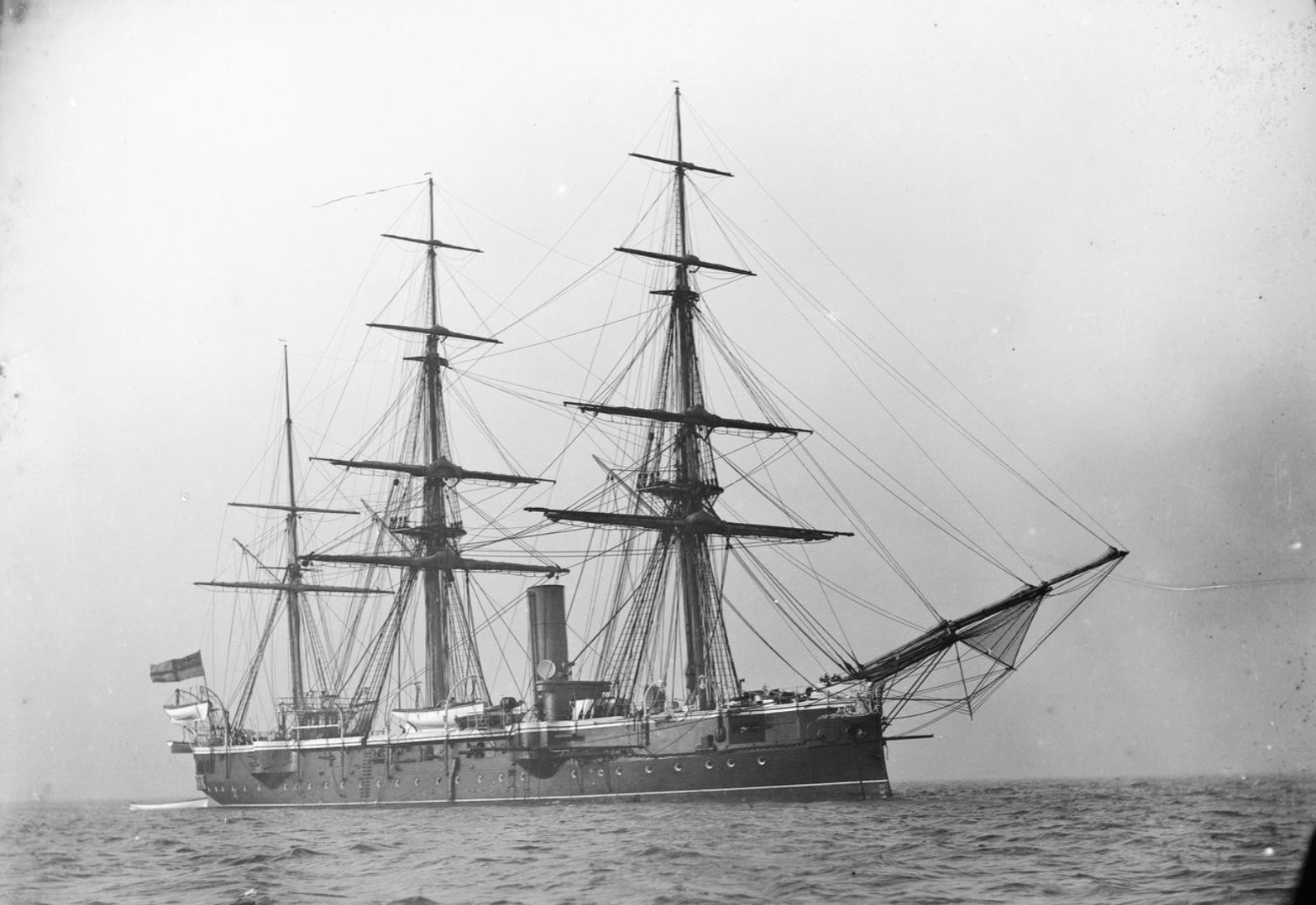

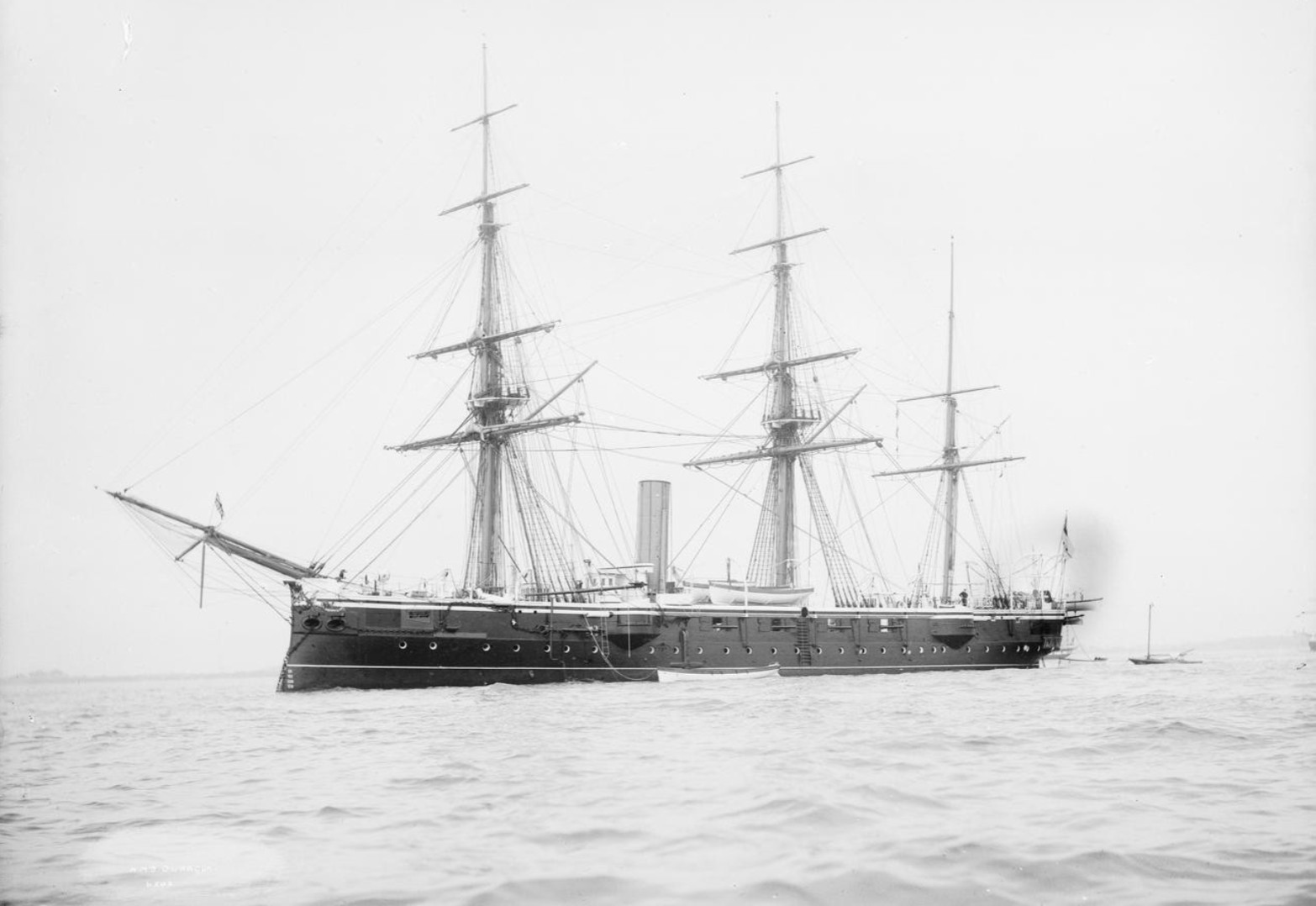

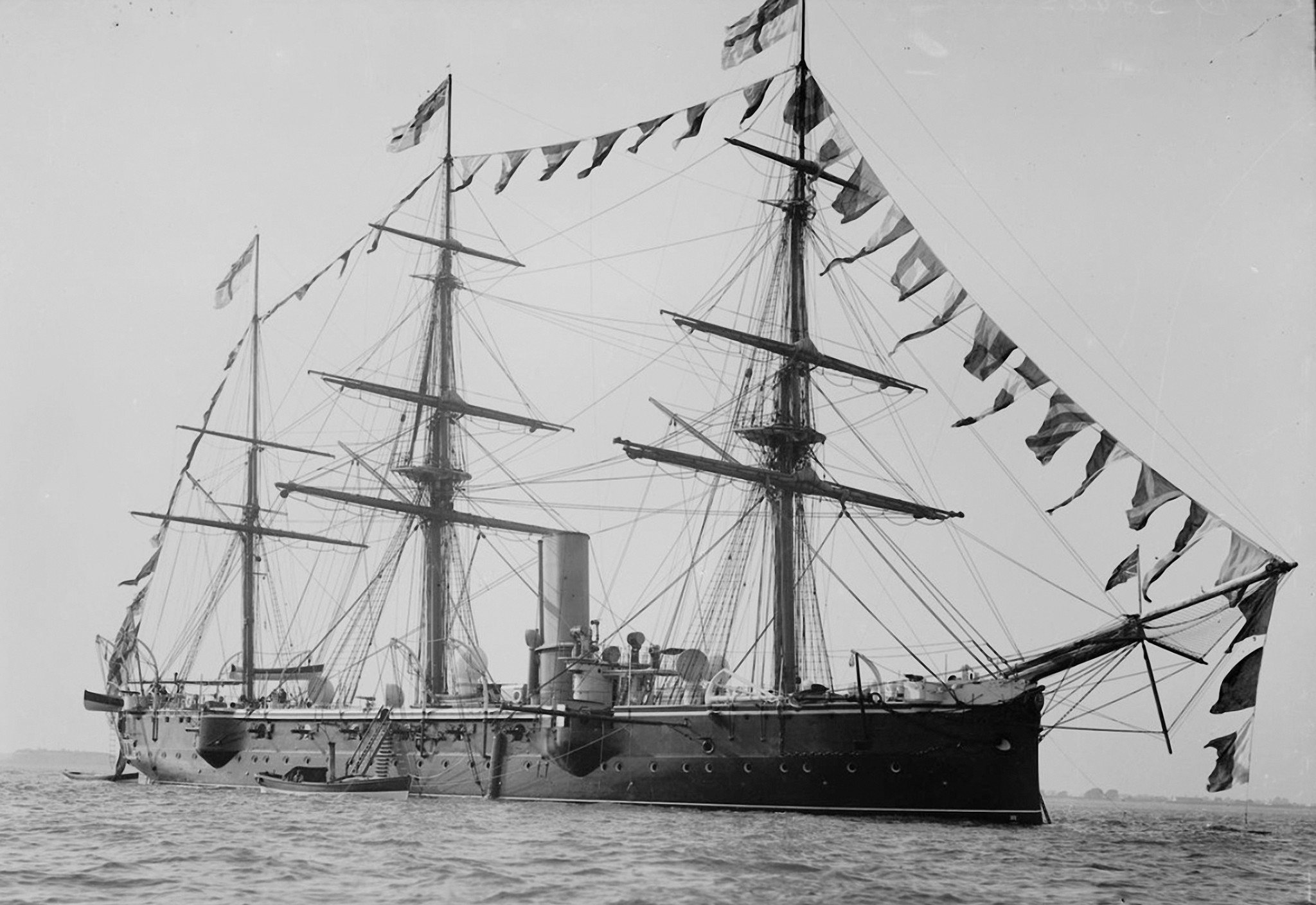

Brytyjskie korwety-krążowniki typu Comus. Zbudowano 9 jednostek: Comus, Curacoa, Champion, Carysfort, Cleopatra, Conquest, Constance, Canada, Cordelia. Pierwsza szósta zwodowana została w 1878 roku i ukończona w latach 1878-1879, kolejna trójka została zwodowana i ukończona w latach 1880-1881. Konstrukcja stalowa. Wyporność 2380ton, prędkość ok. 13-13,5 węzłów. Wymiary: 68,6 x 13,6 x 5,9 m. Uzbrojenie - Comus: 4x152/26 BL, 8x160/16 ML, kilka lekkich, 2 wt; Canada i Cordelia: 10x152/26 BL, kilka lekkich, 2 wt, reszta 2x178/16 ML, 12x160/16 ML, reszta jw. W późniejszym czasie wszystkie armaty ML wymieniono na BL (152/26 BL lub 127/25 BL) i dodano po kilka lekkich (gł. 47mm). Przechodziły modernizacje (m.in. przy przezbrajaniu dostały póxniej sponsony na stanowiska armat 152/26 BL). Wszystkie wycofane zostały ze służby pod koniec lat 90 lub na początku XX wieku (niektóre pełniły później jeszcze role pomocnicze). Uznawane za bardzo udaną serię.
Załączniki

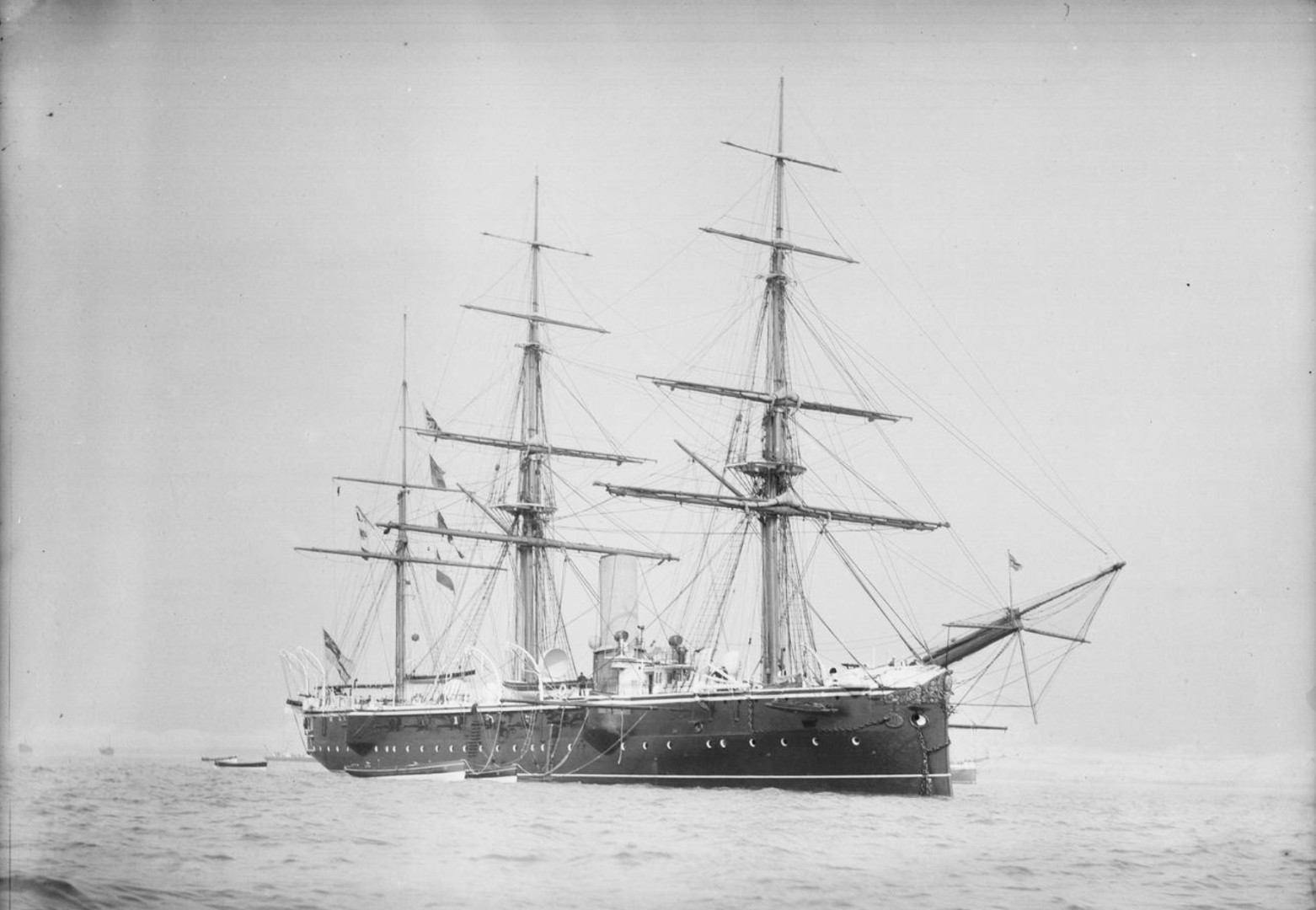

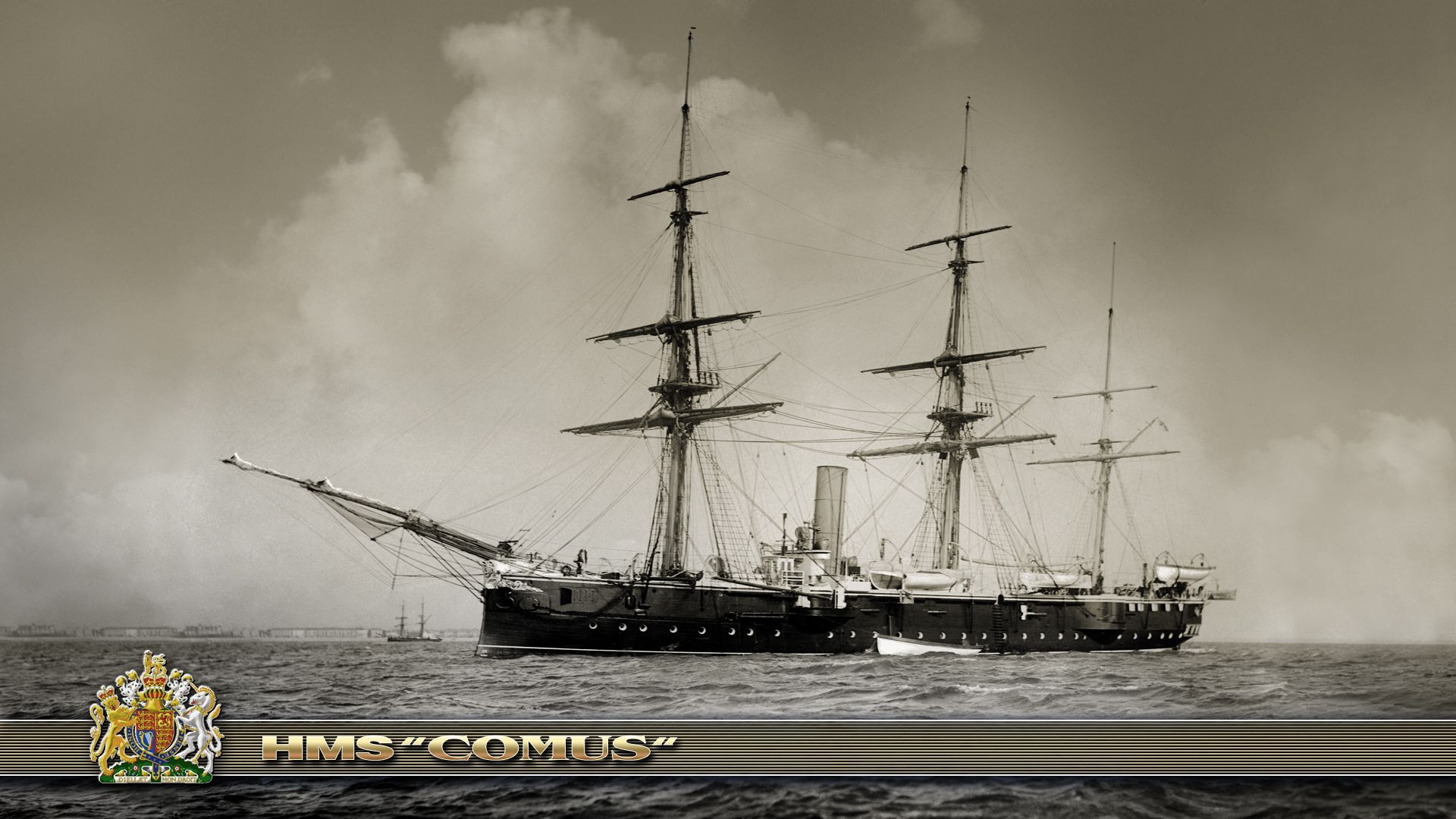

Comus (lata 80.).jpg
Comus (lata 80.).jpg (483.04 KiB) Przejrzano 7686 razy
Comus 1.jpg
Comus 1.jpg (361.09 KiB) Przejrzano 7686 razy

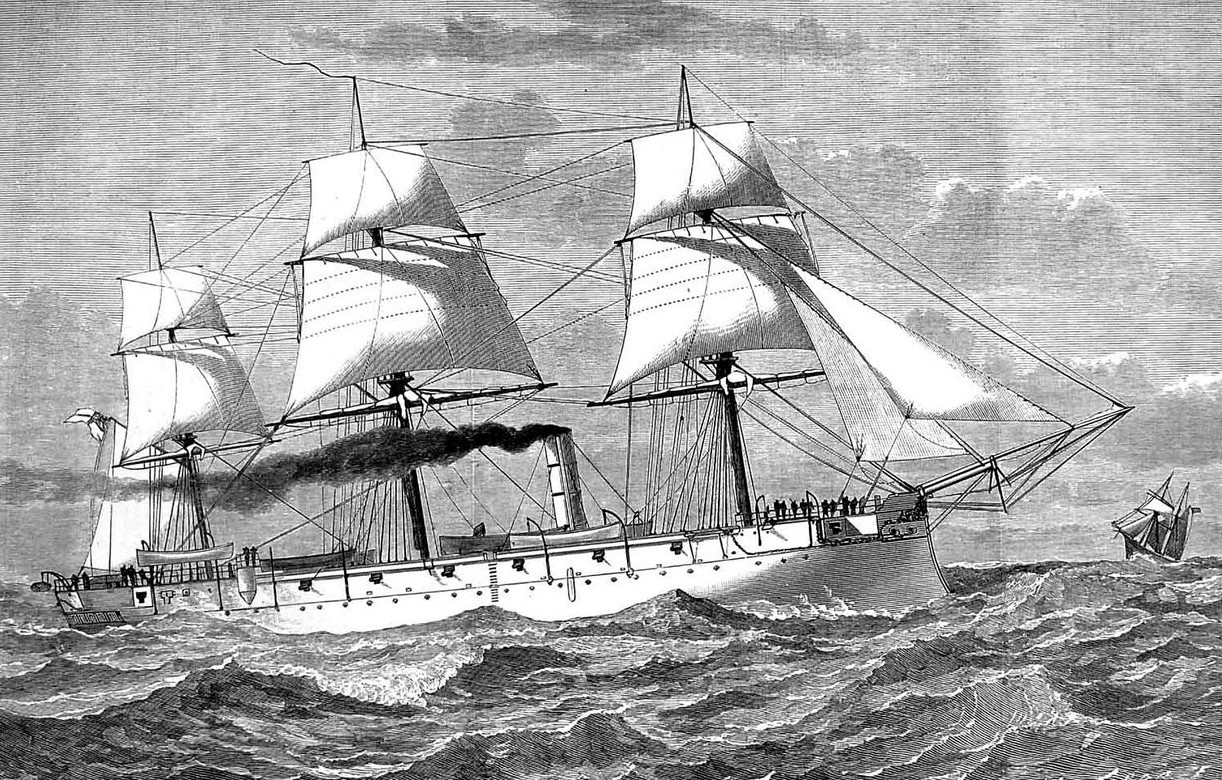

comus ILN 1879.jpg
comus ILN 1879.jpg (451.02 KiB) Przejrzano 7686 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

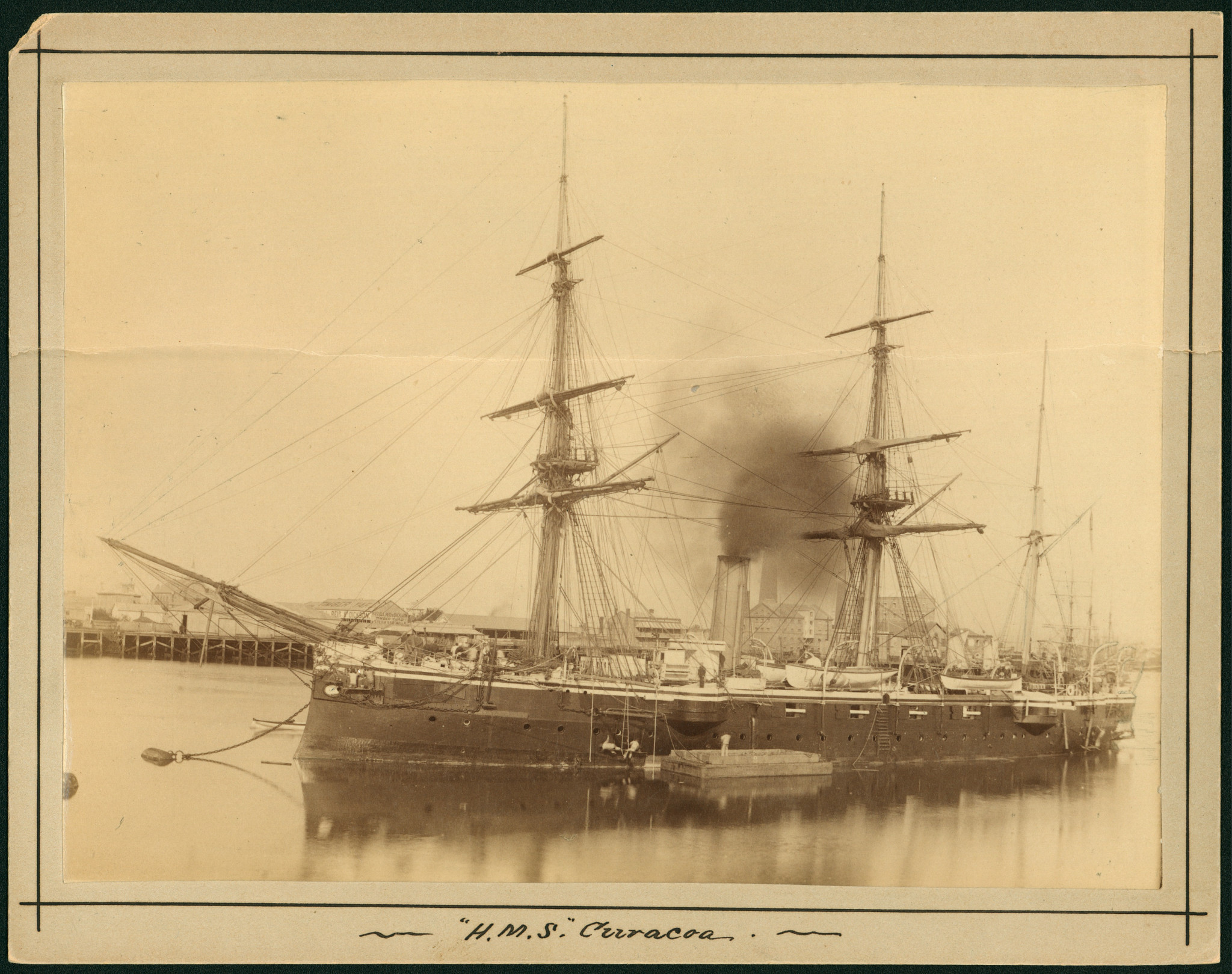

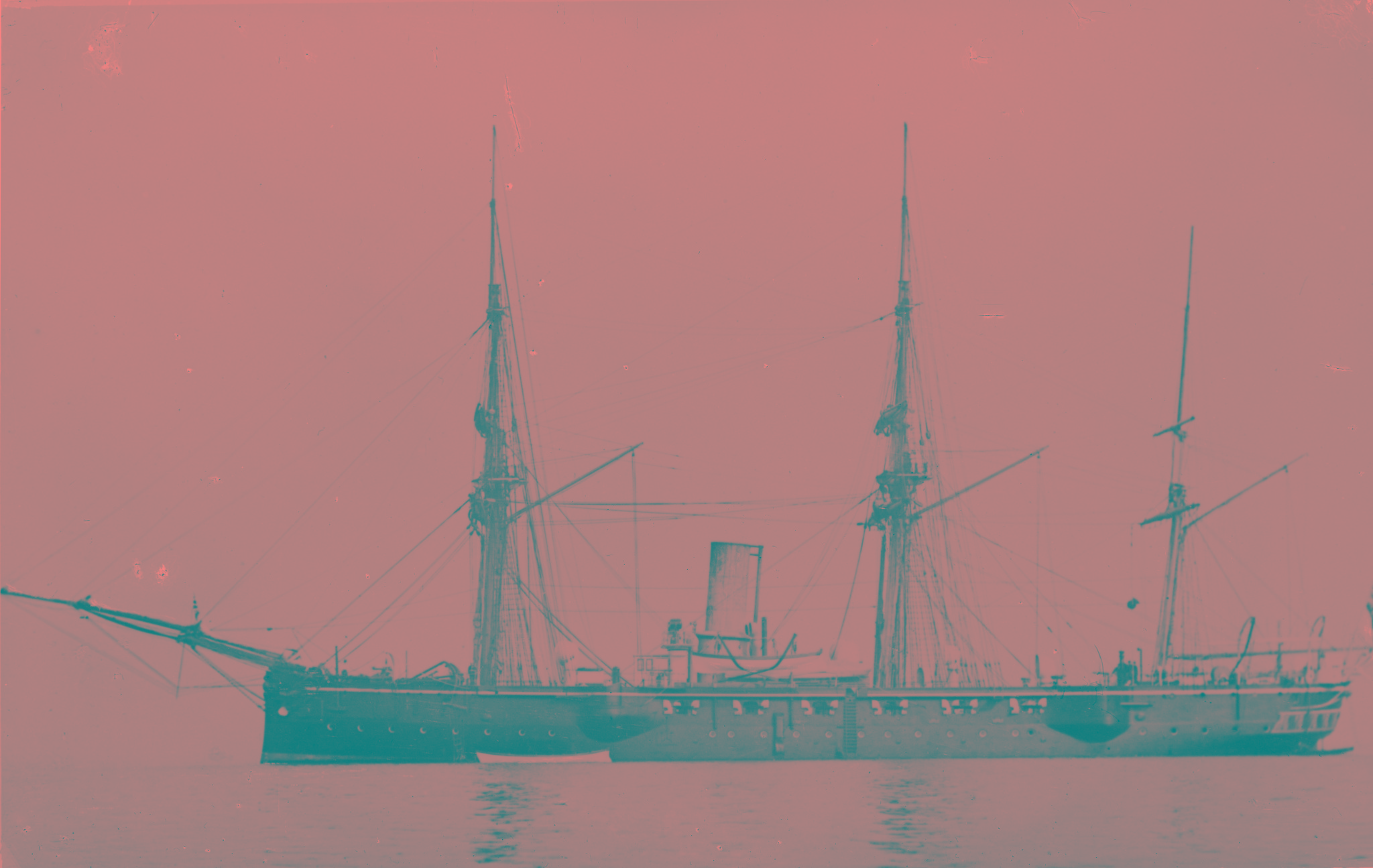

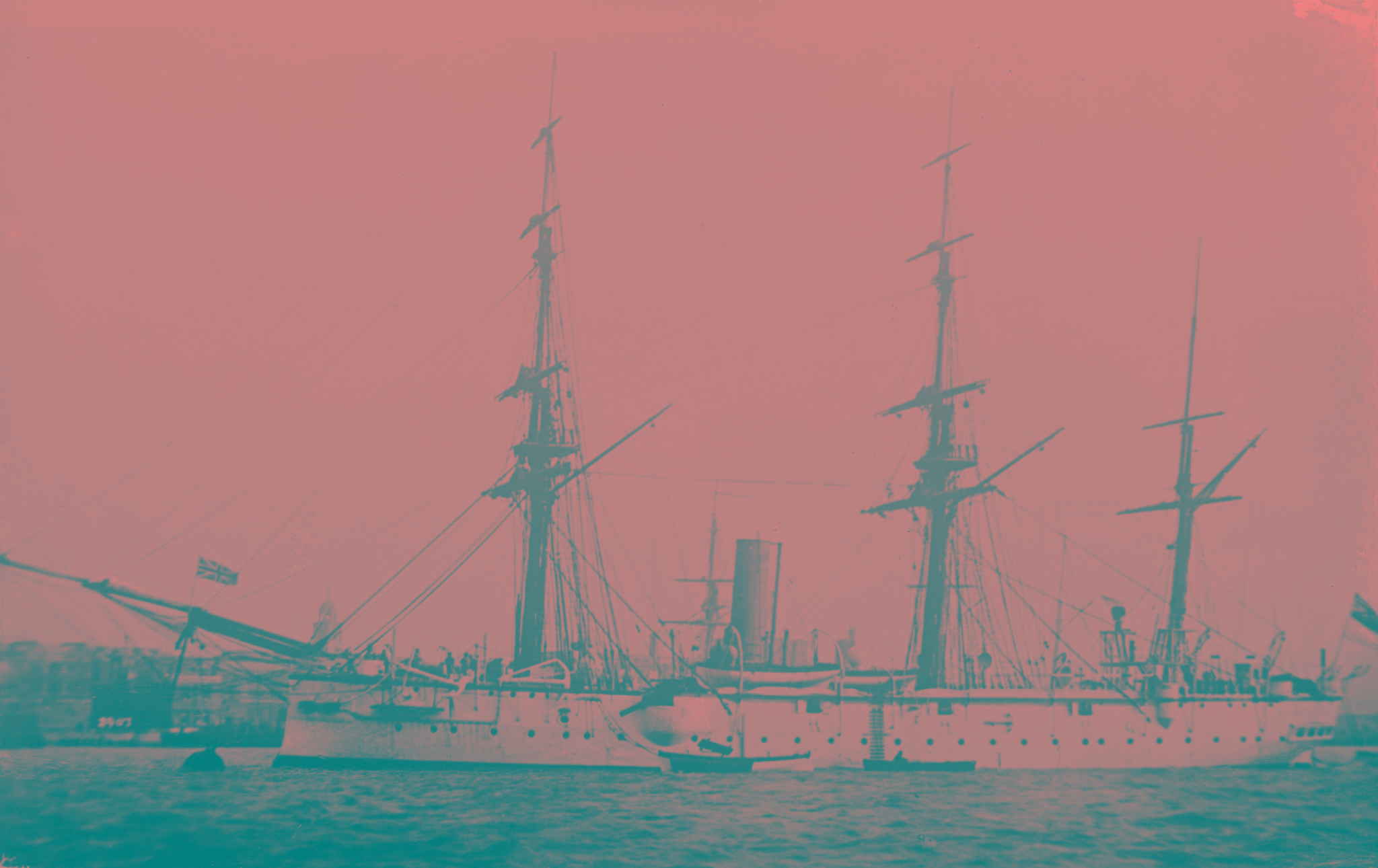

Curacoa
Załączniki
Curacoa 1.jpg
Curacoa 1.jpg (792.39 KiB) Przejrzano 7669 razy

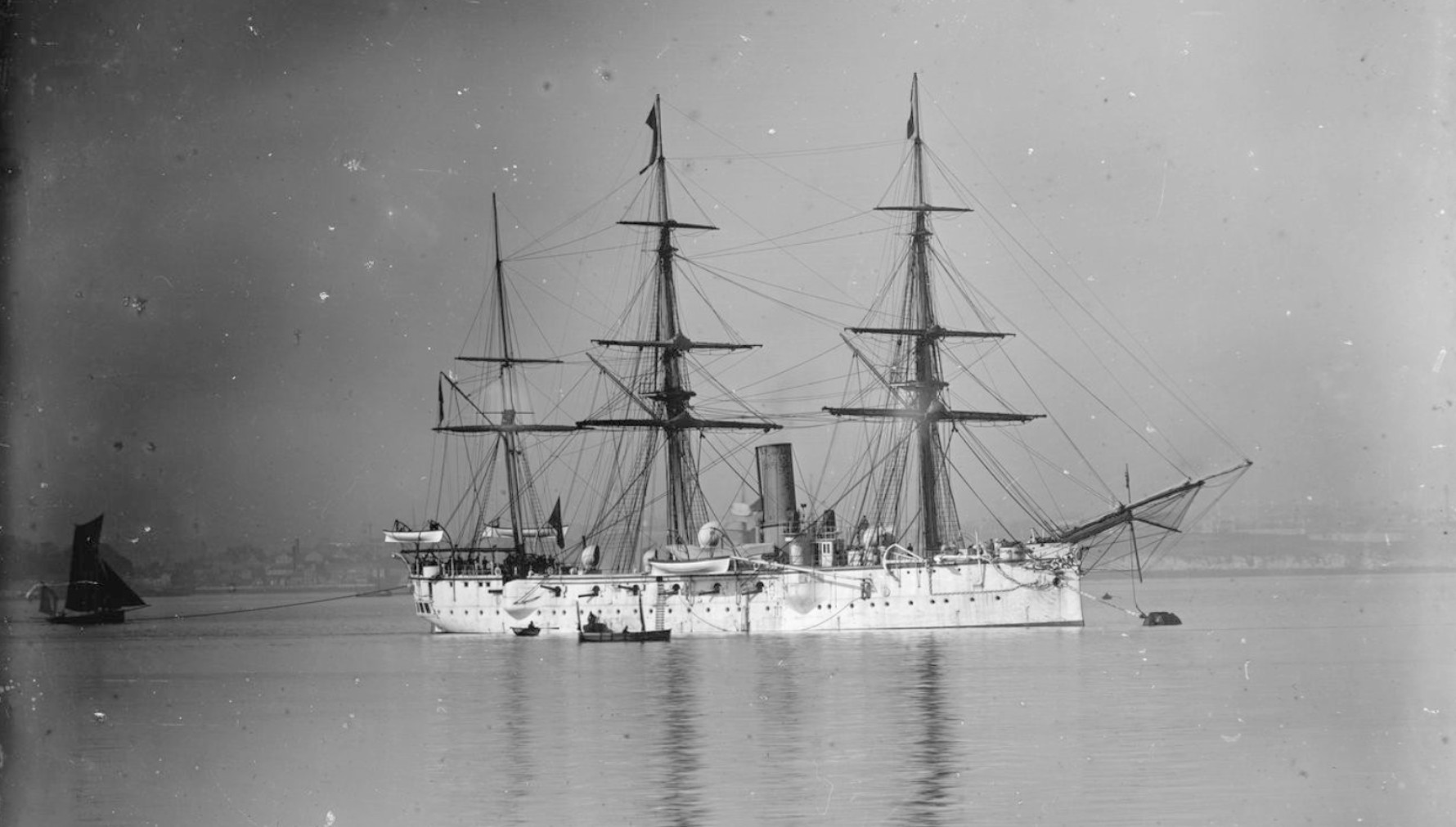

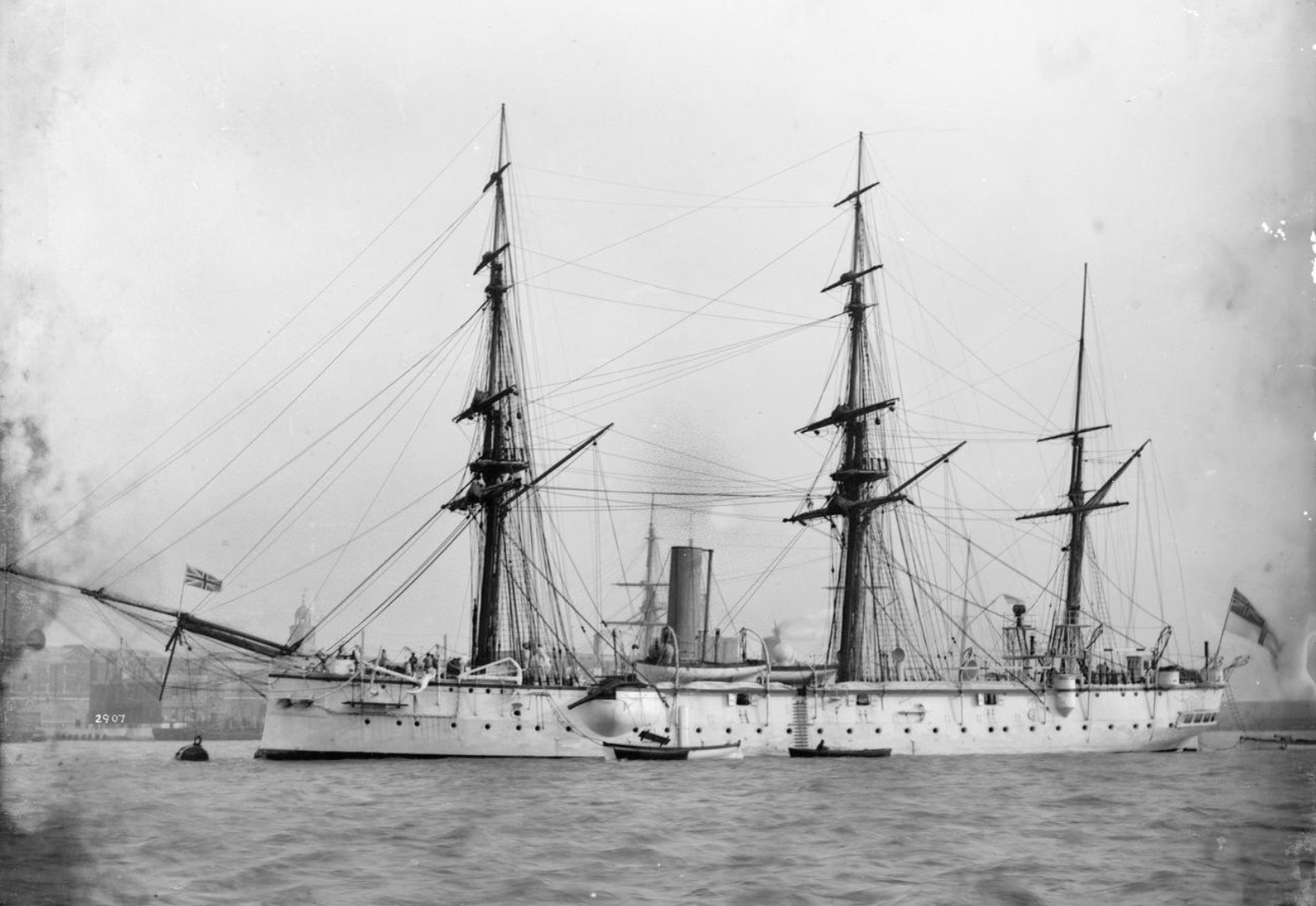

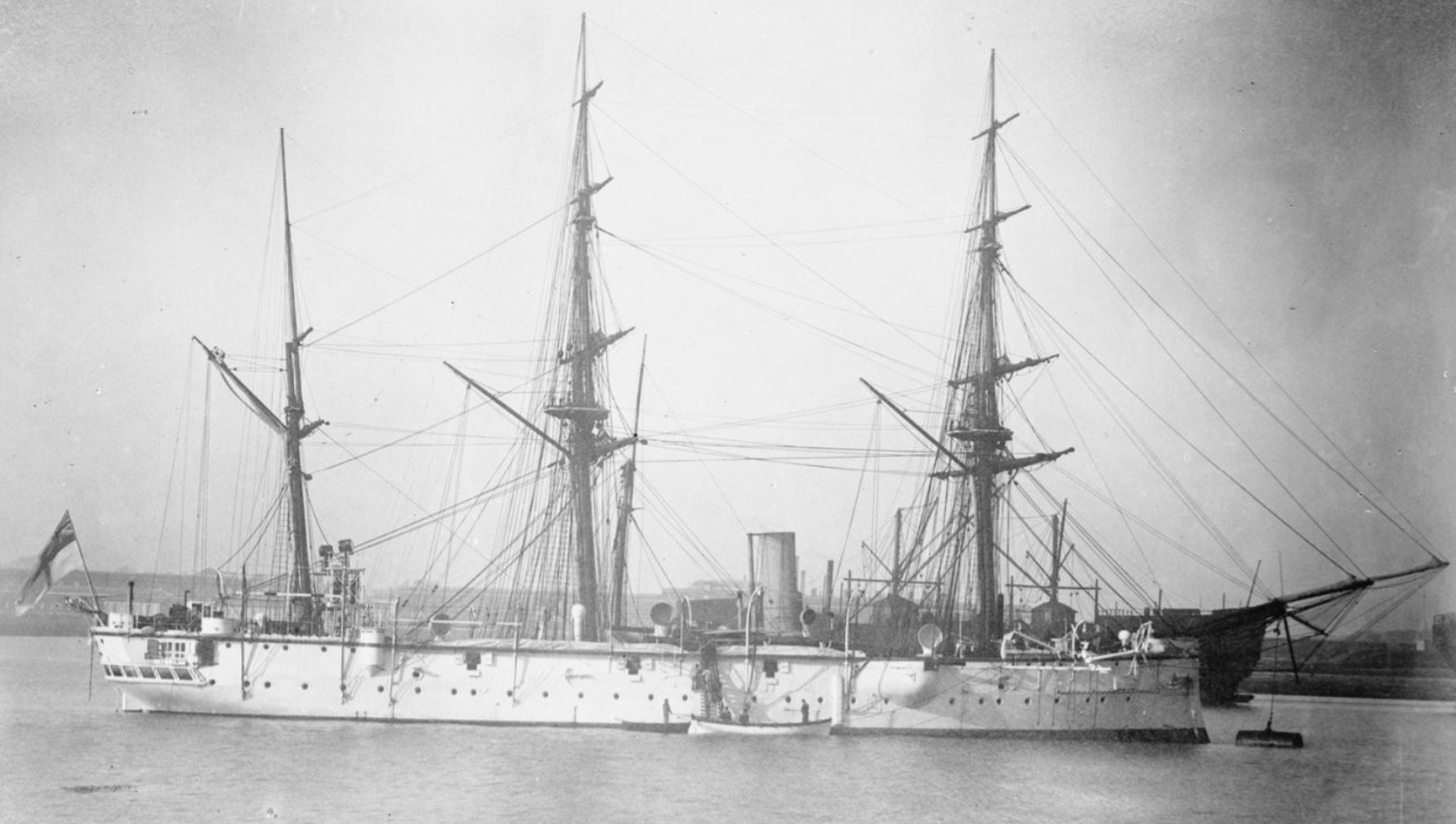

curacoa 1897.jpg
curacoa 1897.jpg (187.64 KiB) Przejrzano 7669 razy

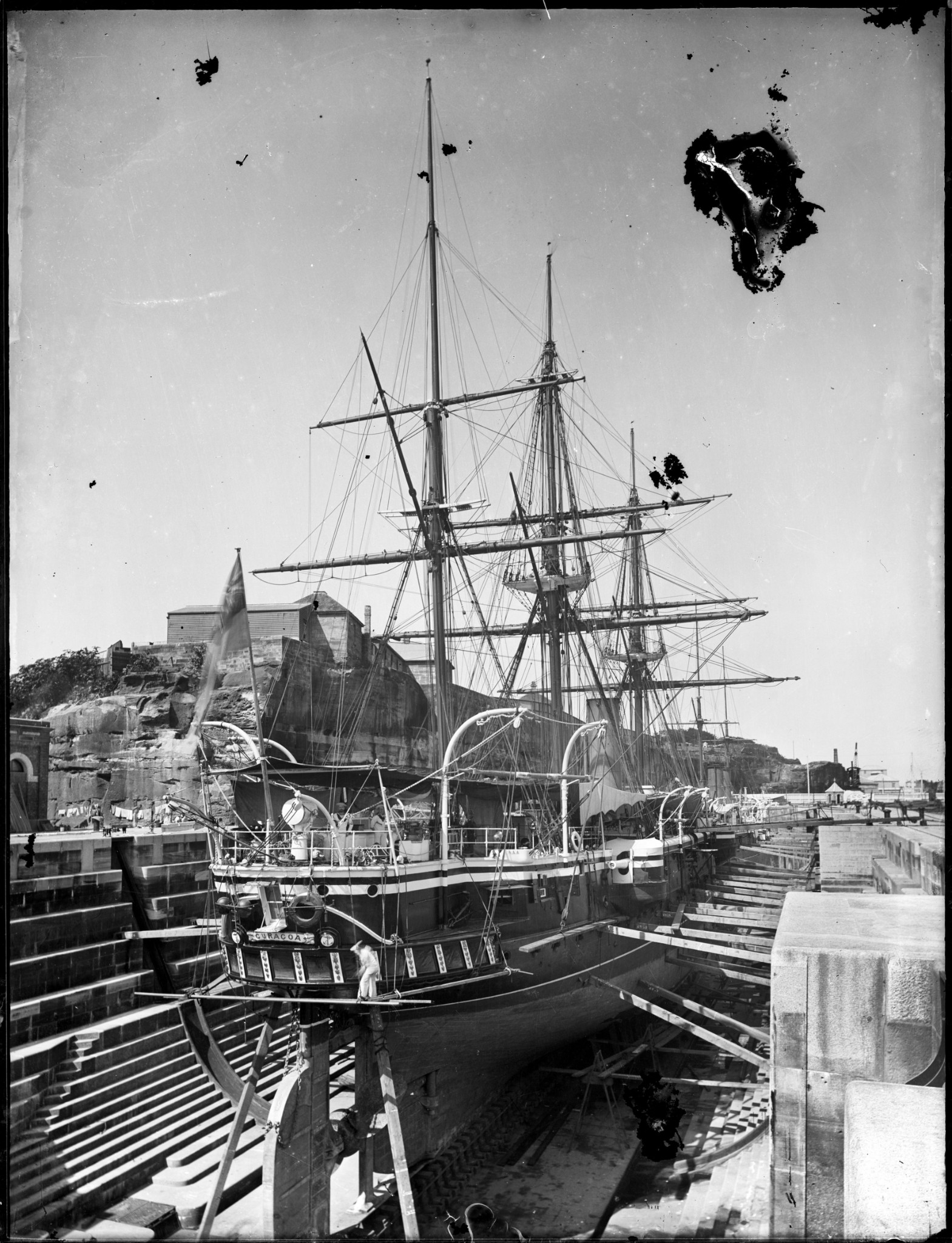

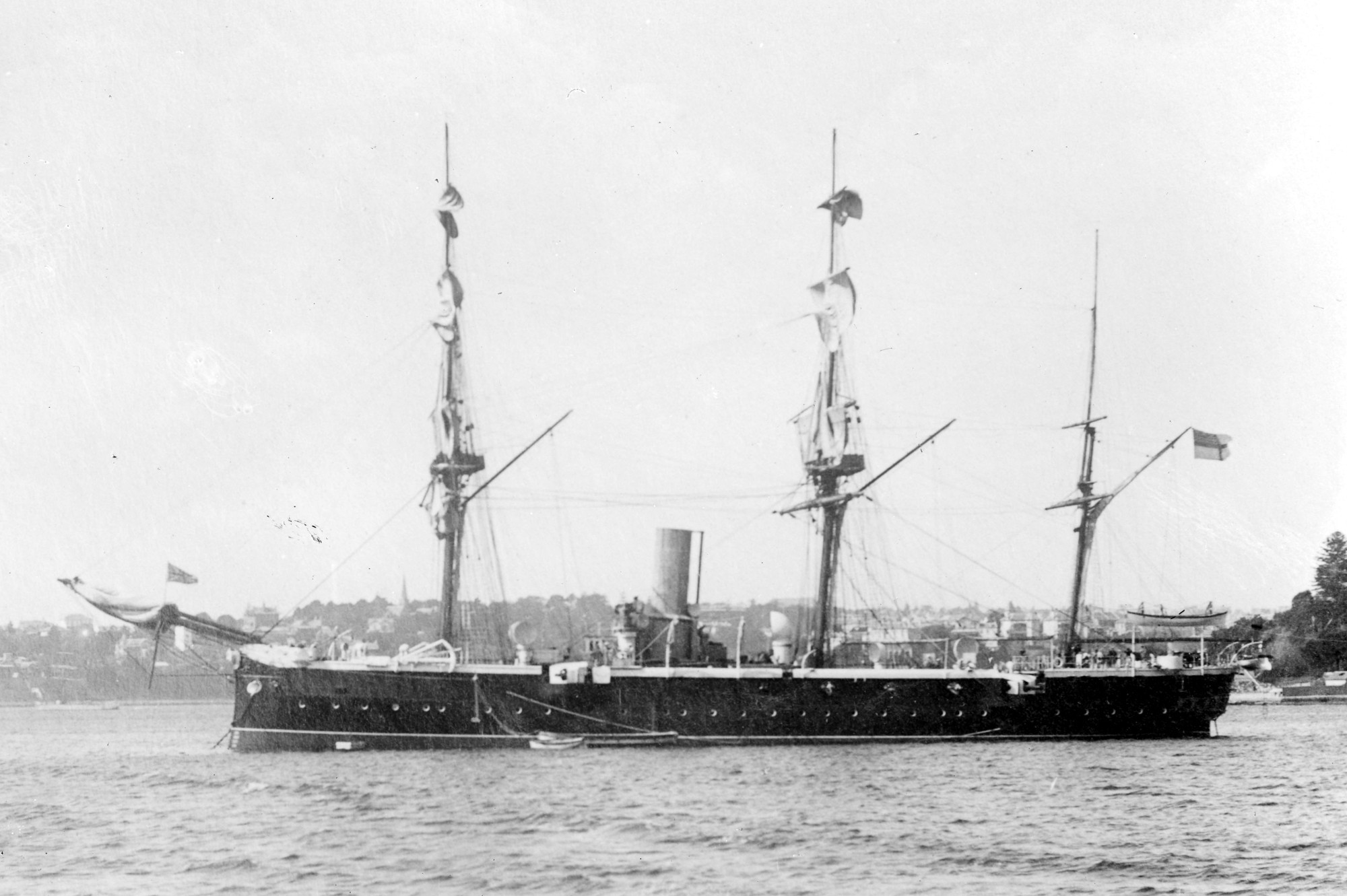

Curacoa w doku (Sydney) - rufa.jpg
Curacoa w doku (Sydney) - rufa.jpg (760.86 KiB) Przejrzano 7669 razy

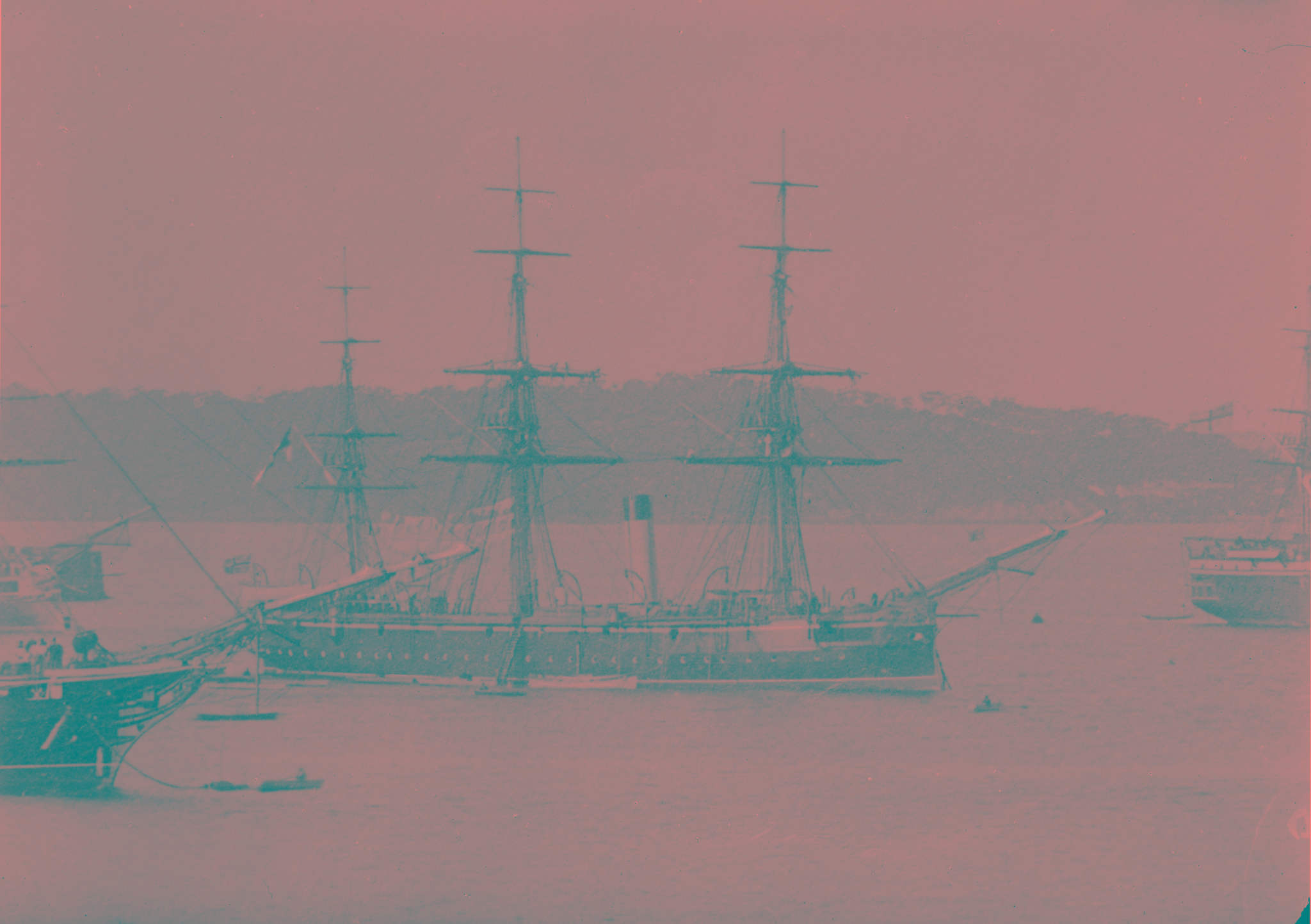

Curacoa (Sydney).jpg
Curacoa (Sydney).jpg (459.28 KiB) Przejrzano 7669 razy
Ostatnio zmieniony 2024-05-08, 21:57 przez Napoleon, łącznie zmieniany 1 raz.
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

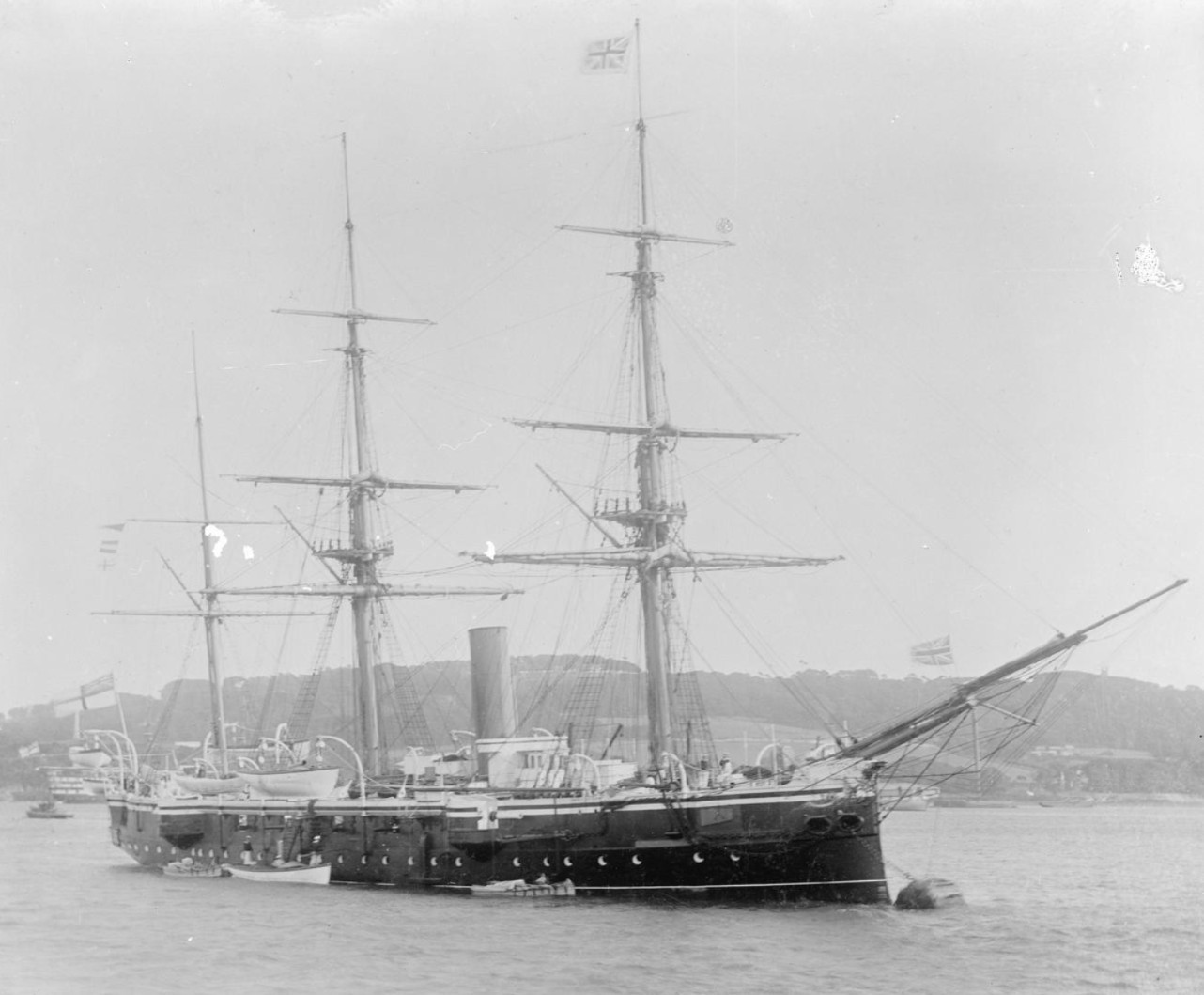

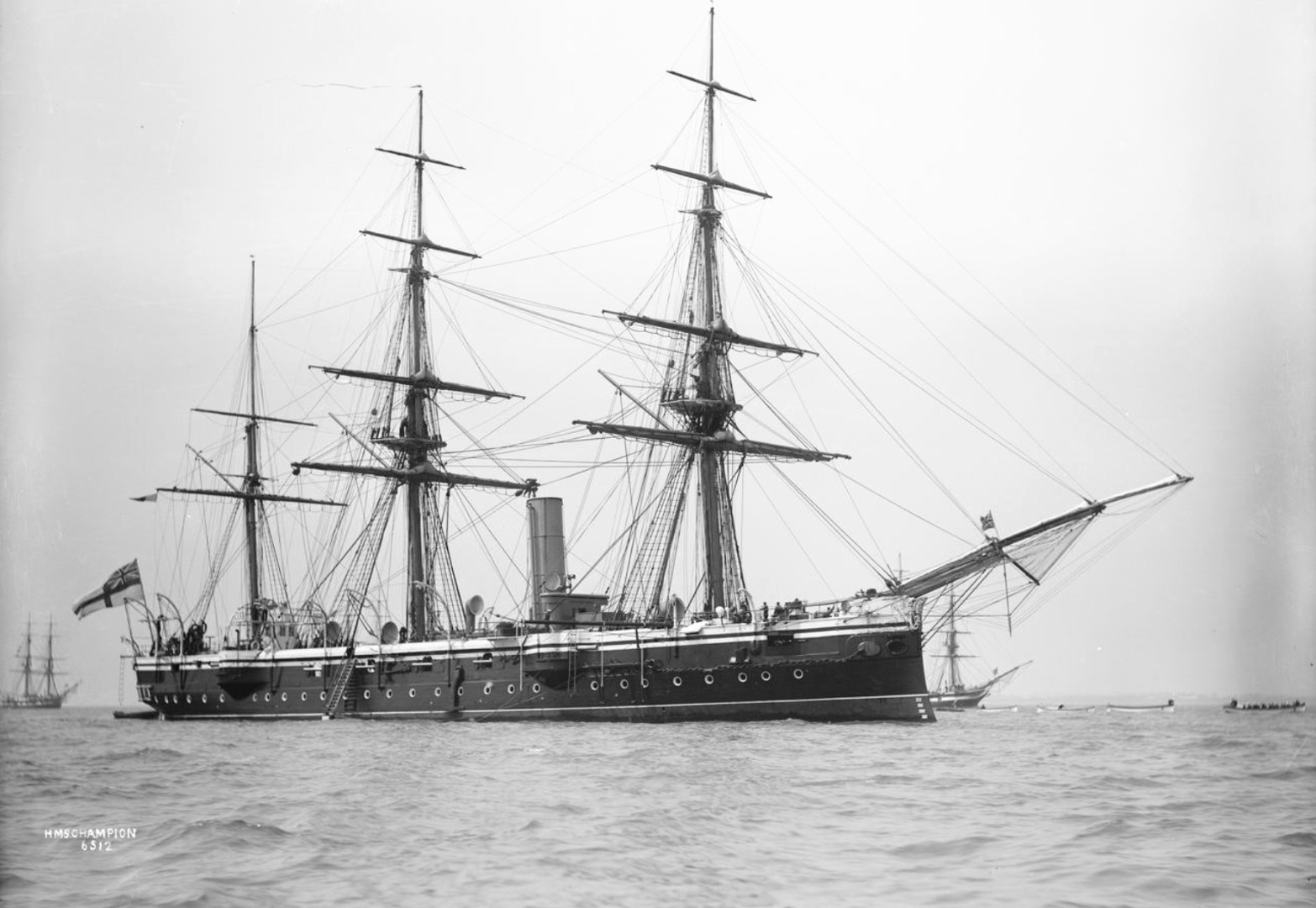

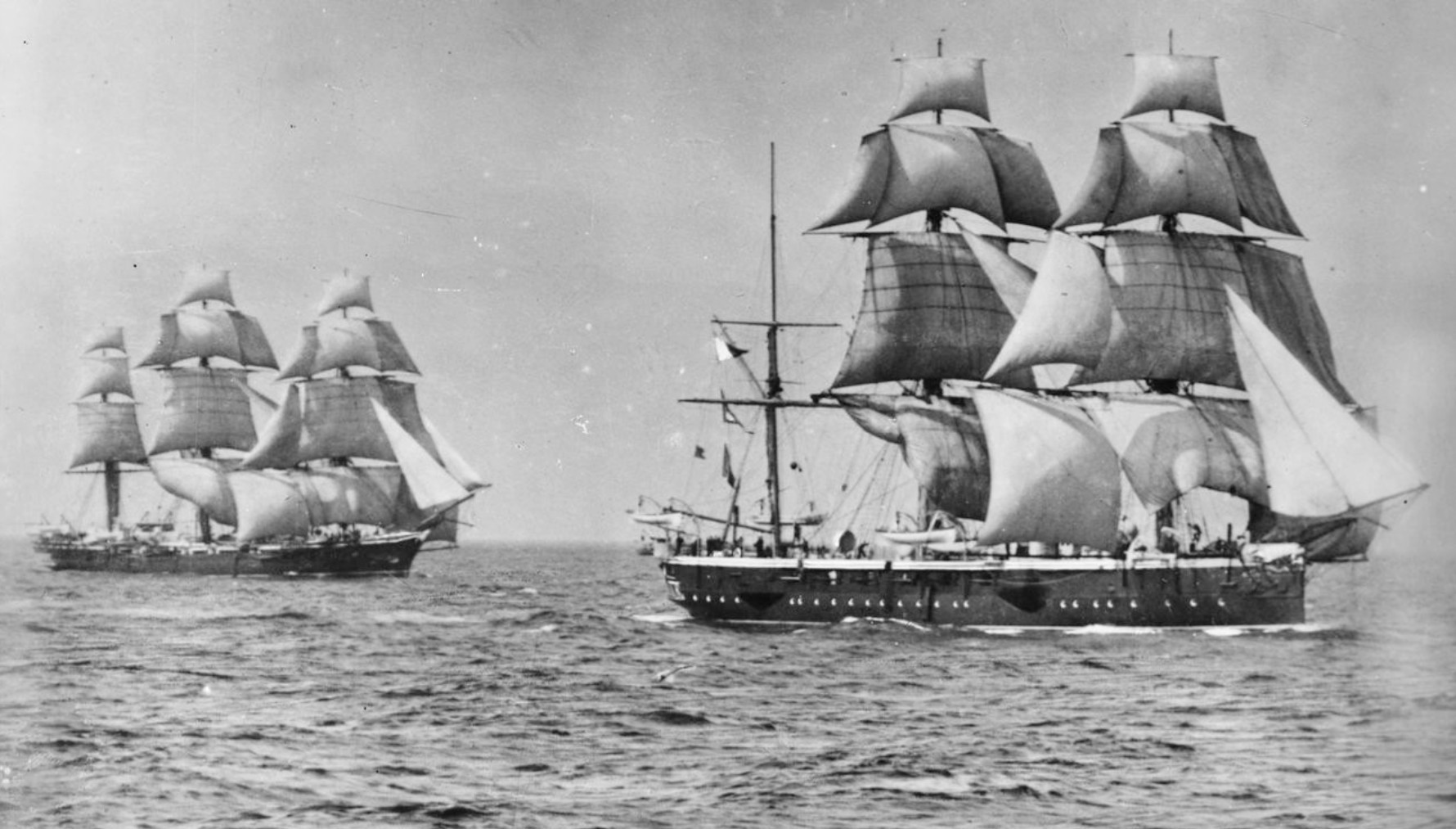

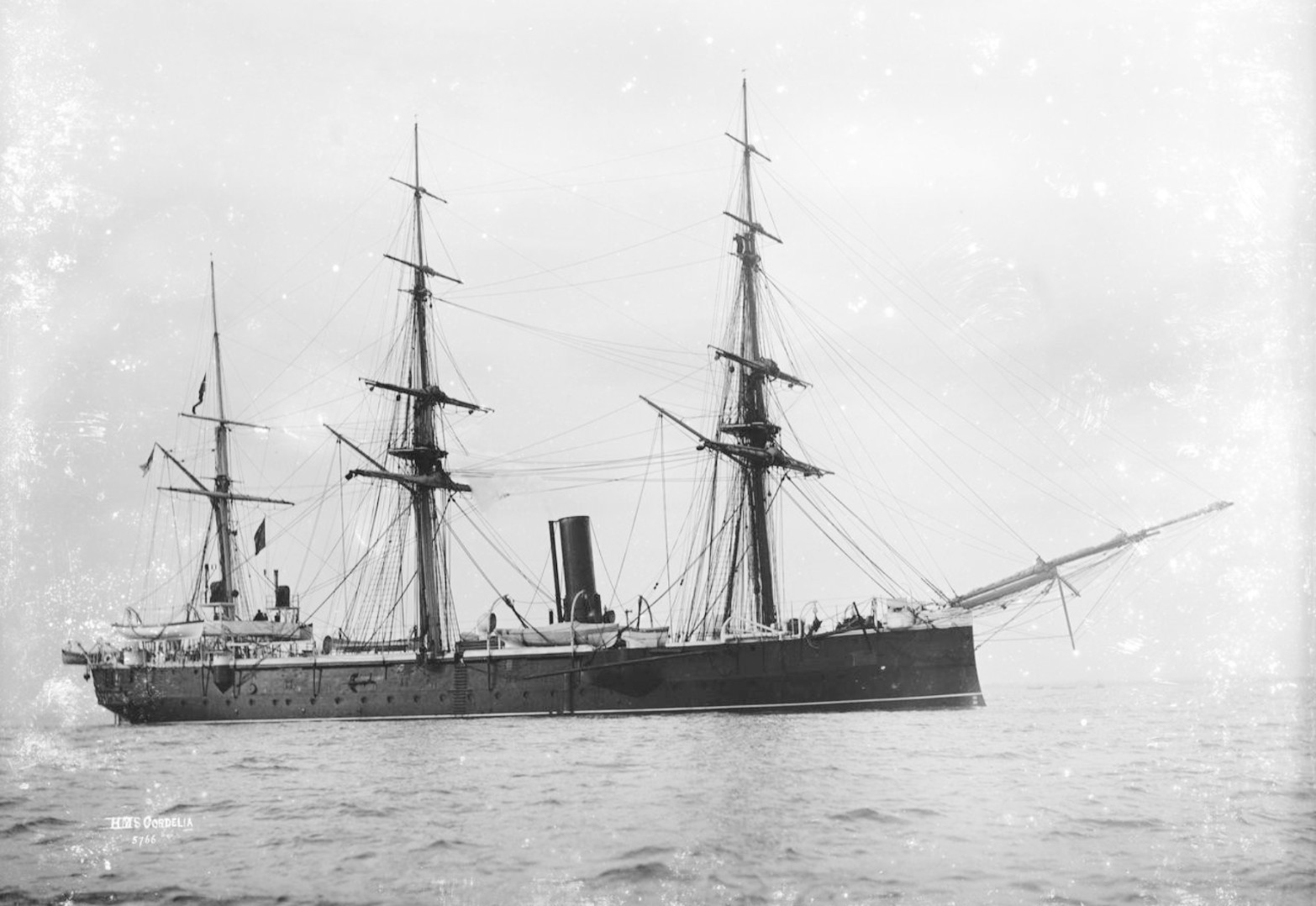

Champion i Carysfort
Załączniki

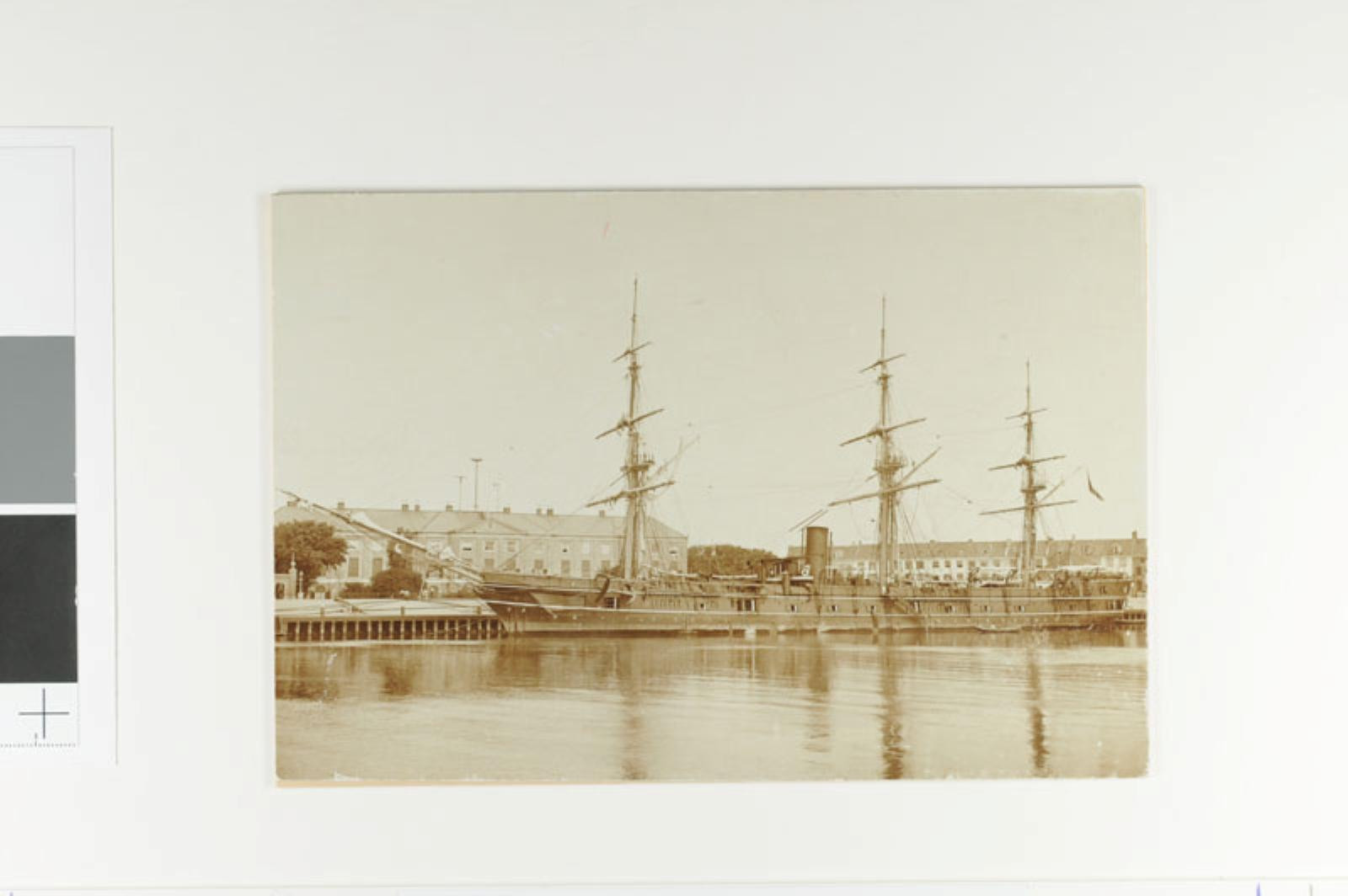

Champion 1880.jpg
Champion 1880.jpg (722.13 KiB) Przejrzano 7655 razy
Champion 1.jpg
Champion 1.jpg (711.77 KiB) Przejrzano 7655 razy

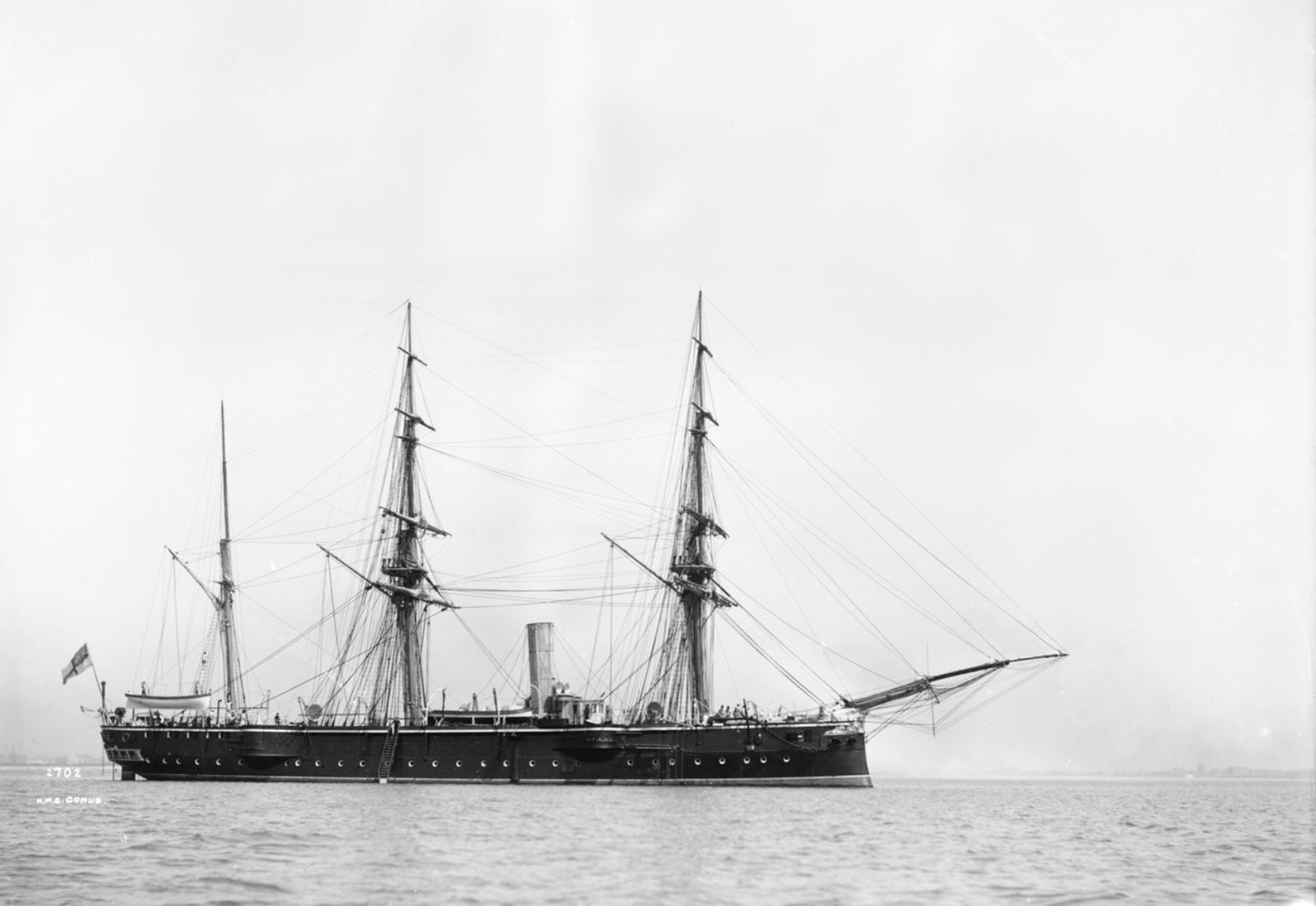

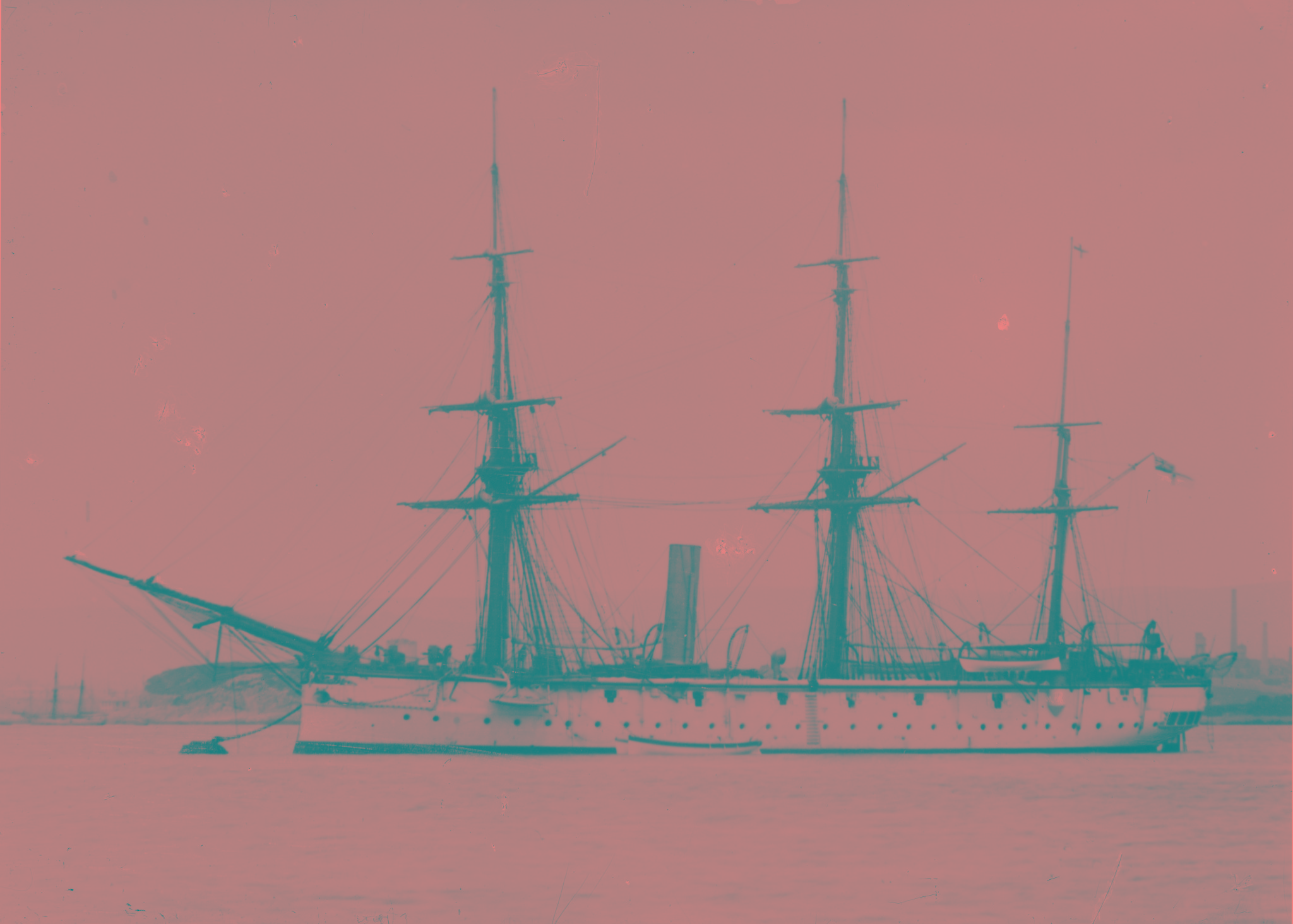

champion 1897.jpg
champion 1897.jpg (257.05 KiB) Przejrzano 7655 razy
carysfort 1884.jpg
carysfort 1884.jpg (256.8 KiB) Przejrzano 7655 razy

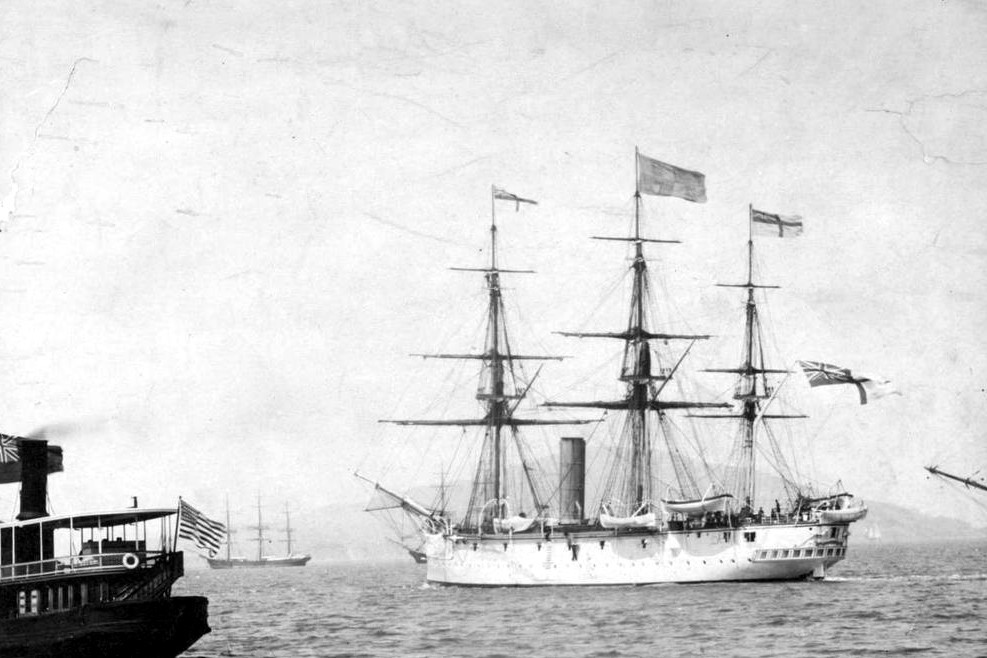

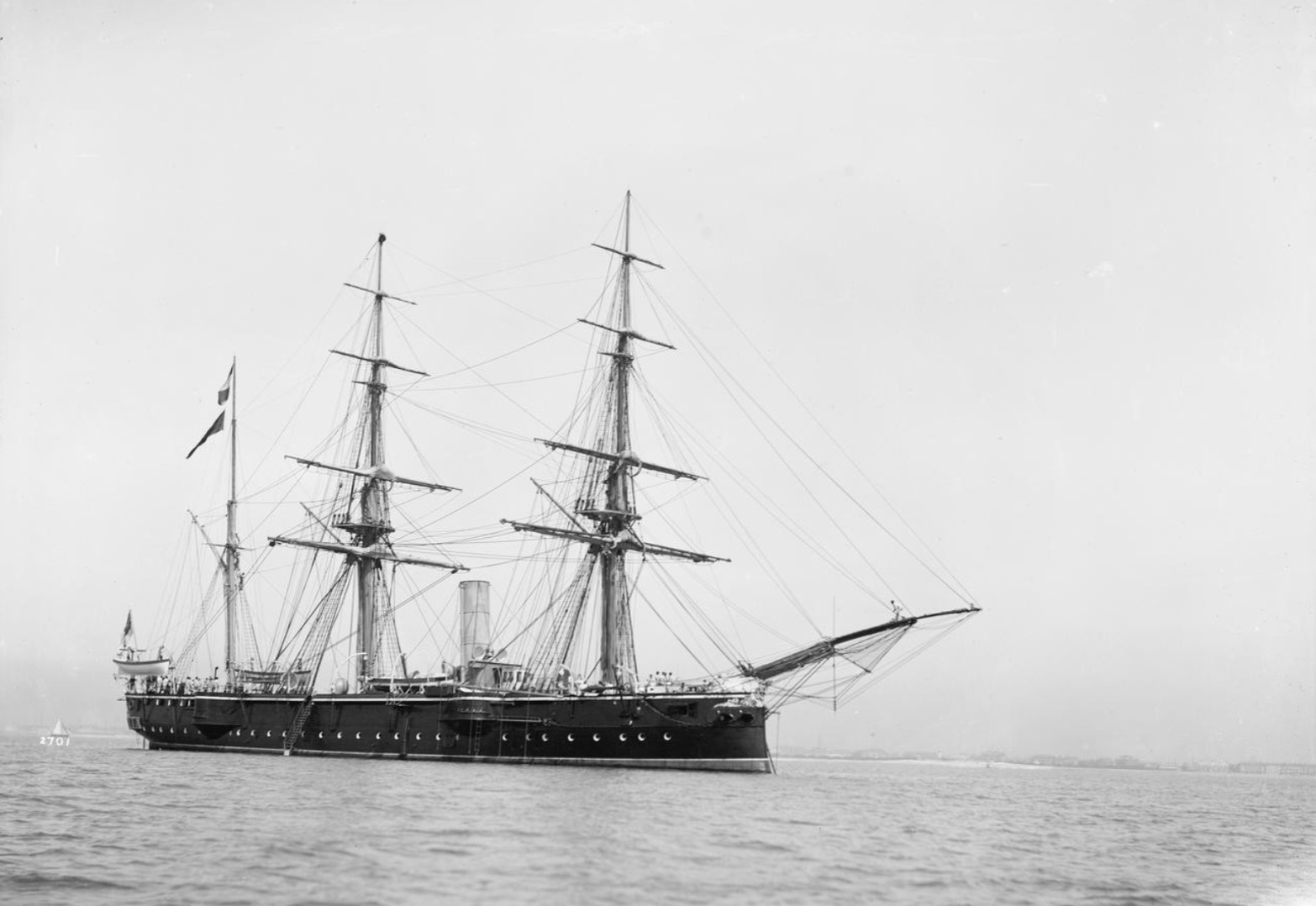

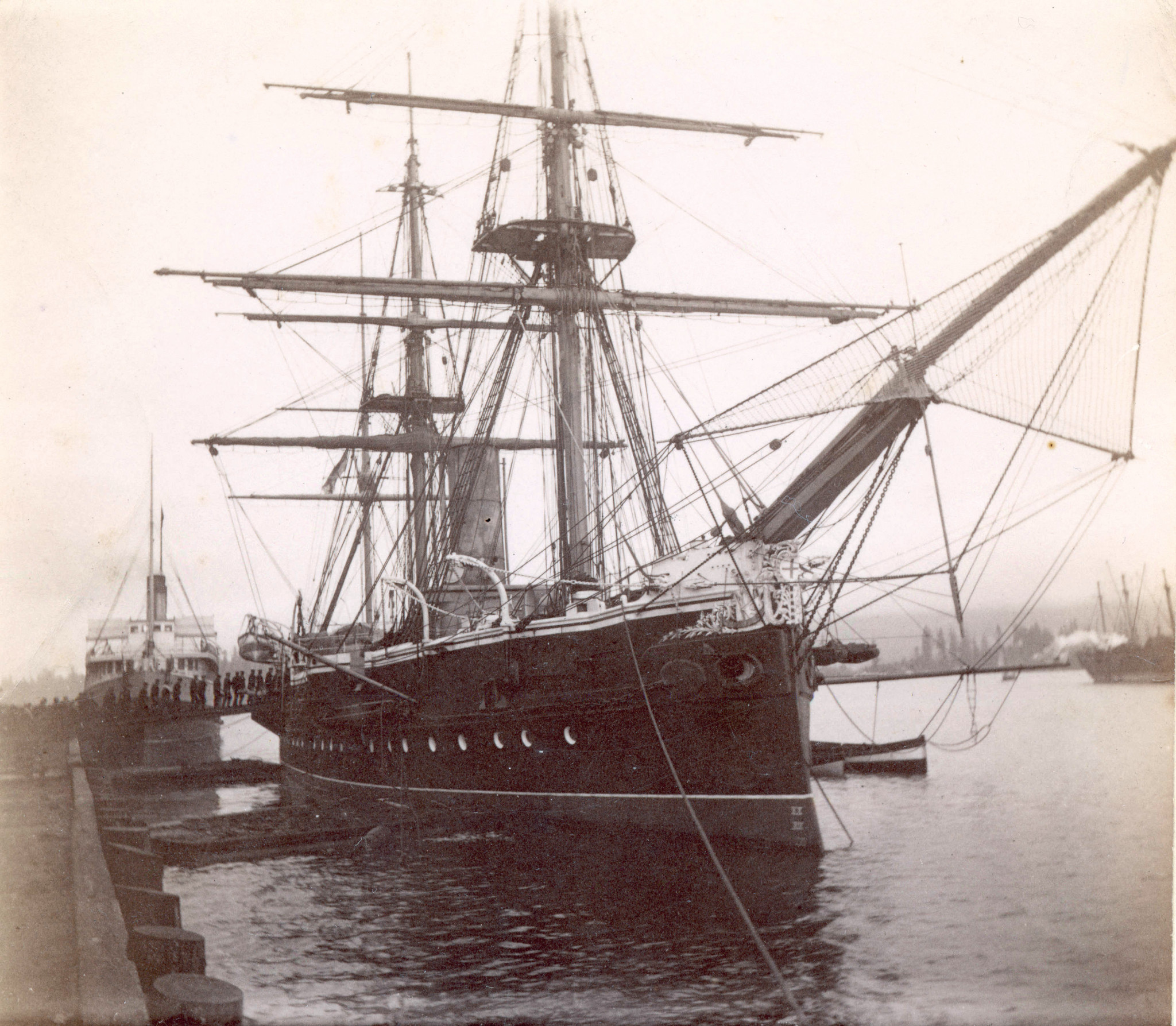

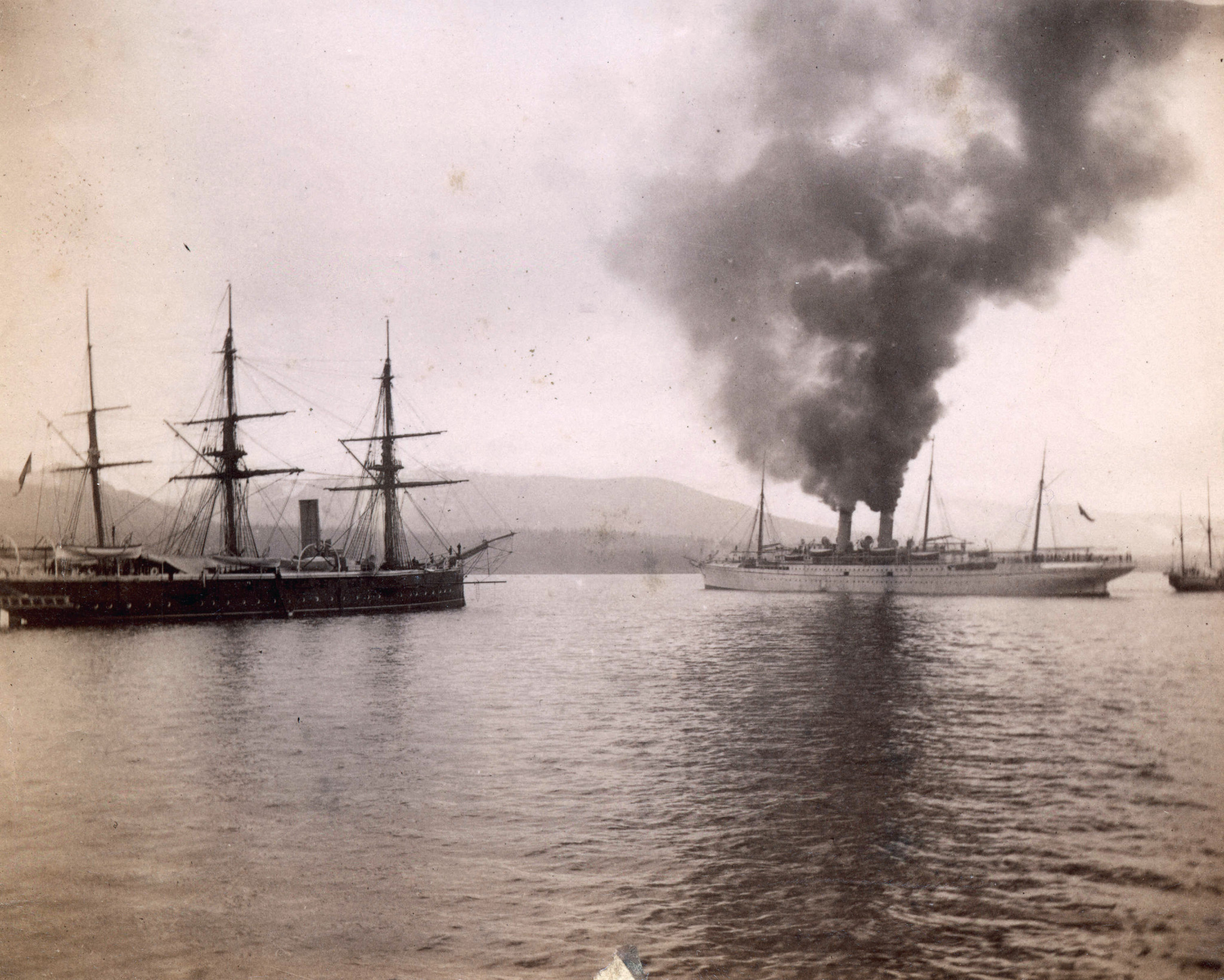

Champion (Vancouver).jpg
Champion (Vancouver).jpg (972.06 KiB) Przejrzano 7655 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

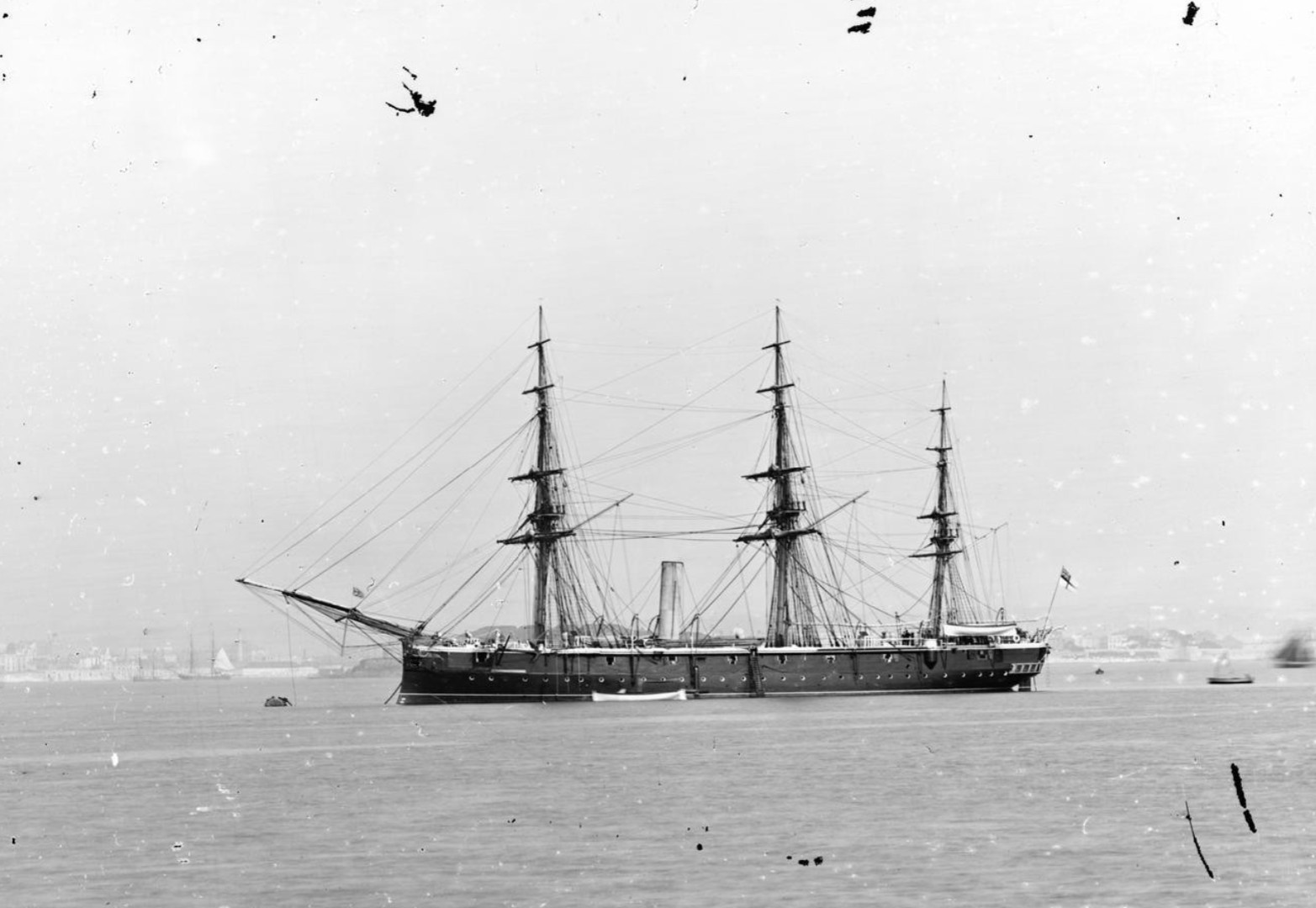

Cleopatra
Załączniki
Cleopatra 1.jpg
Cleopatra 1.jpg (551.95 KiB) Przejrzano 7643 razy

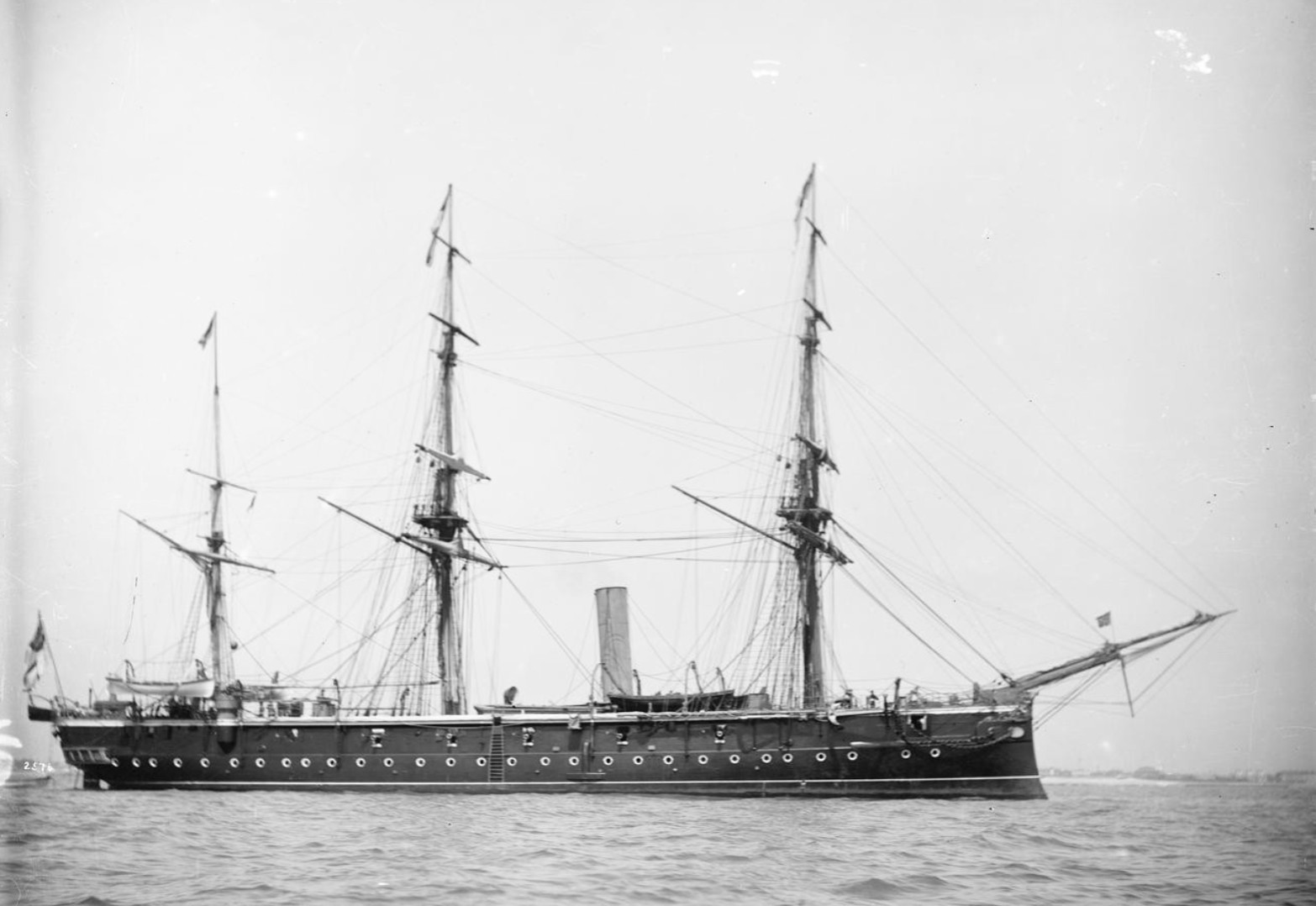

cleopatra 1880.jpg
cleopatra 1880.jpg (194.4 KiB) Przejrzano 7643 razy
Cleopatra 9.jpg
Cleopatra 9.jpg (201.13 KiB) Przejrzano 7643 razy

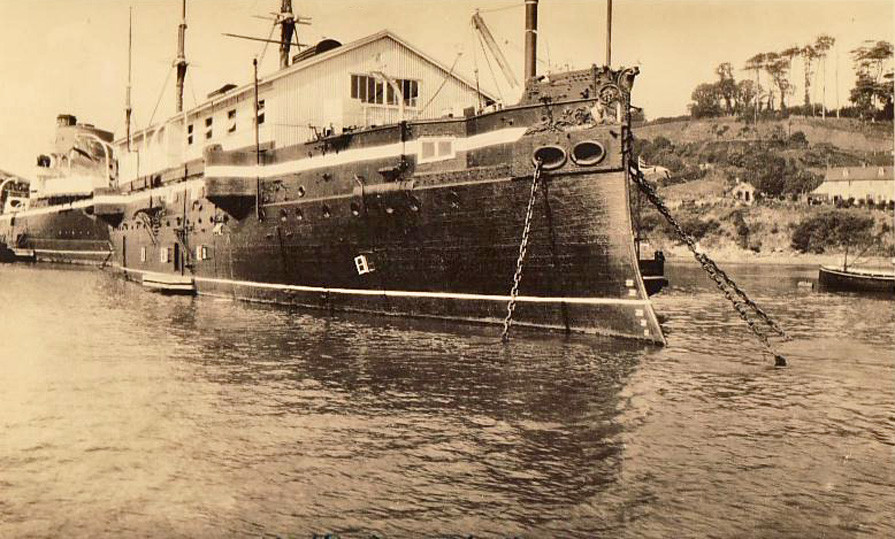

cleopatra 1902.jpg
cleopatra 1902.jpg (231.63 KiB) Przejrzano 7643 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

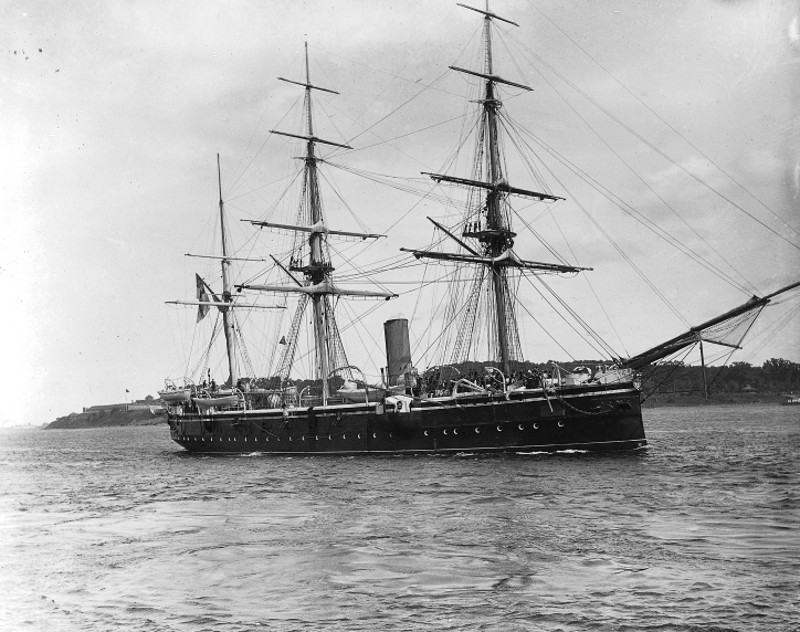

Pozostałe (nie mam zdjęcia Constance).
Załączniki
conquest 1885.jpg
conquest 1885.jpg (200.5 KiB) Przejrzano 7604 razy
canada po wodowaniu.jpg
canada po wodowaniu.jpg (225.71 KiB) Przejrzano 7604 razy
canada 1883.jpg
canada 1883.jpg (186.88 KiB) Przejrzano 7604 razy

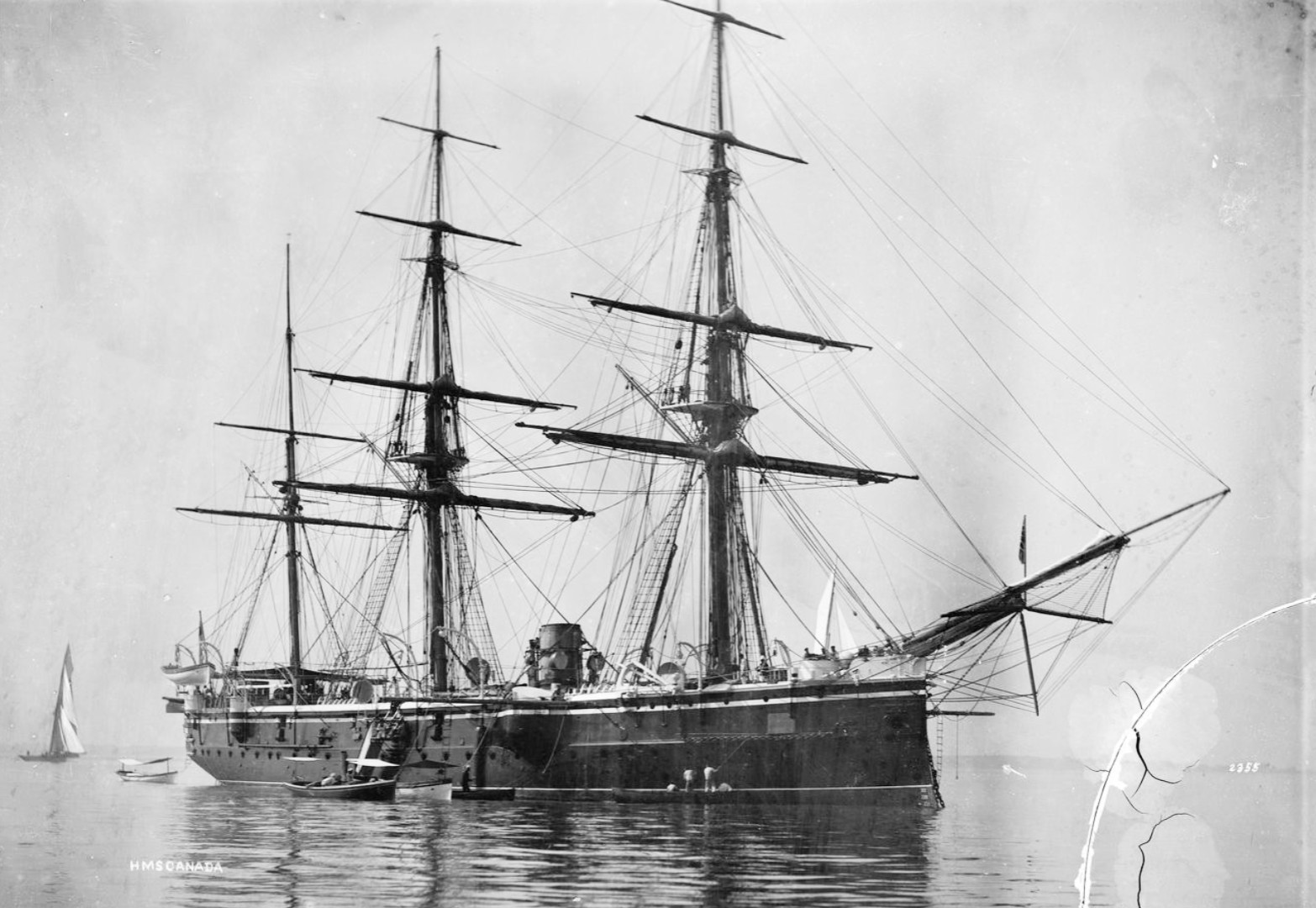

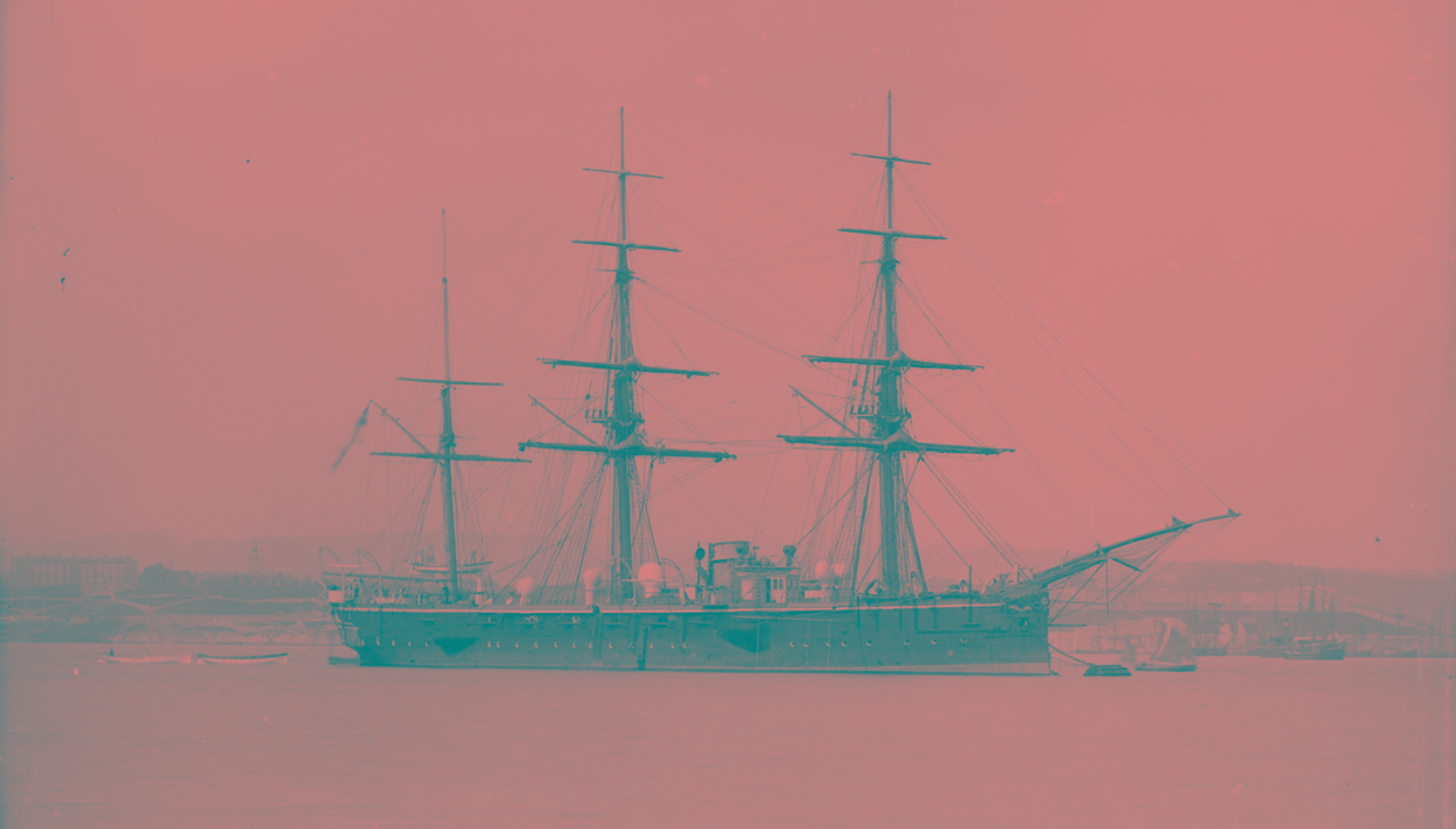

canada 1890.jpg
canada 1890.jpg (146.77 KiB) Przejrzano 7604 razy

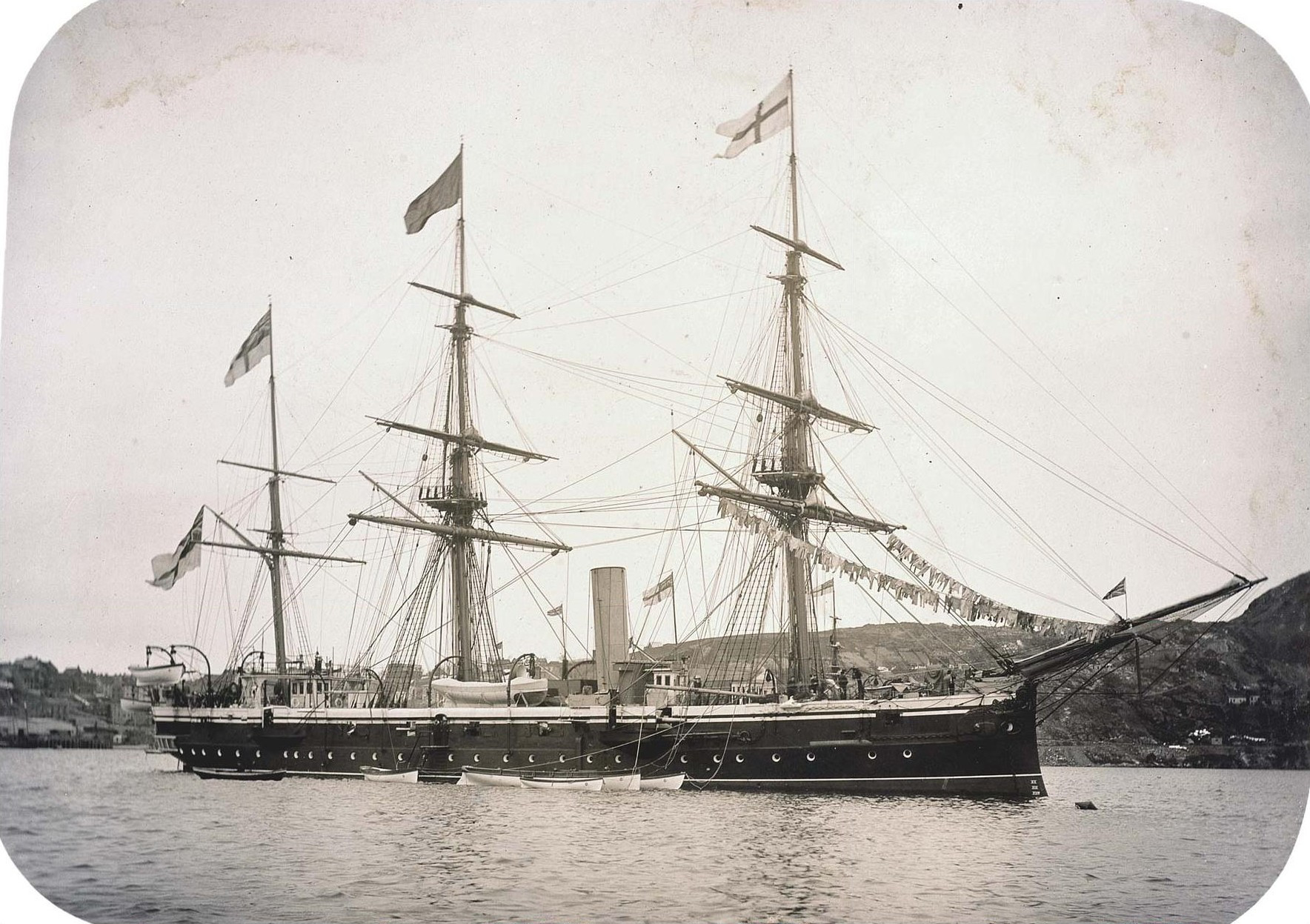

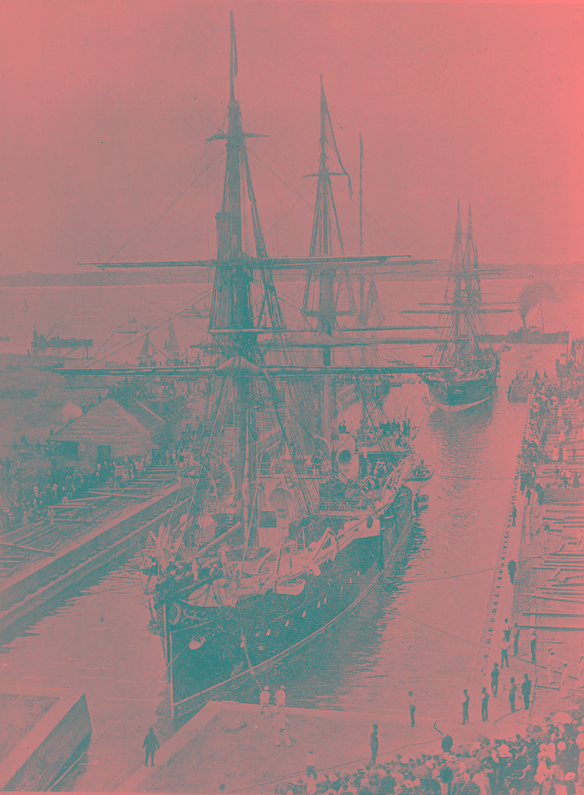

canada3 (Halifax 1889).jpg
canada3 (Halifax 1889).jpg (845.68 KiB) Przejrzano 7604 razy
cordelia 1887.jpg
cordelia 1887.jpg (272.49 KiB) Przejrzano 7604 razy
cordelia 1895.jpg
cordelia 1895.jpg (254.06 KiB) Przejrzano 7604 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

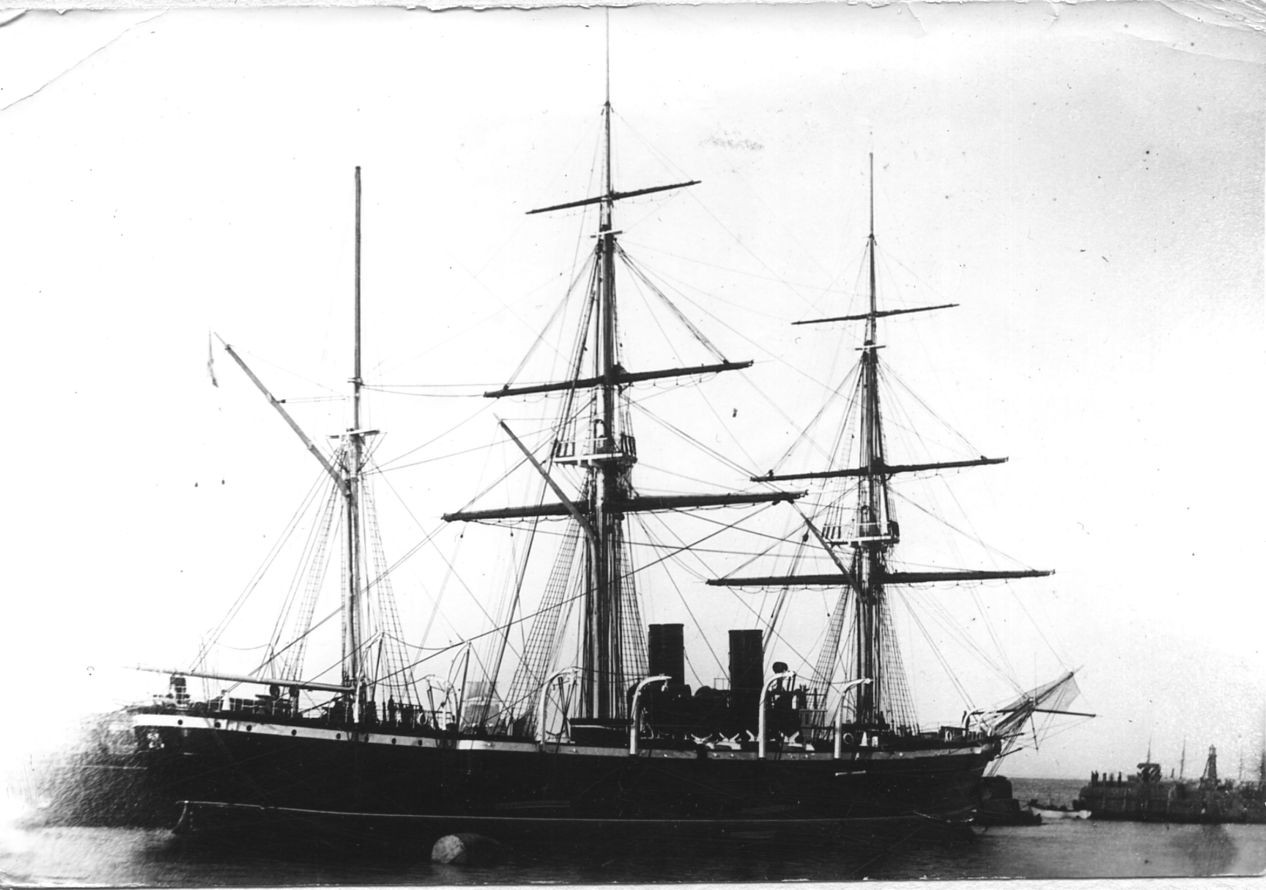

Rosyjskie korwety-krążowniki Witjaź i Rynda. Wodowane w 1884 i 1885, w służbie 1886. Wyporność ok. 3535 ton, prędkość 11,5-12 węzłów. Wymiary: 79,4 x 13,7 x 5,3 m. Uzbrojenie: 4x152/28 BL, 4x87/24 BL, kilka lekkich 1 wt. Witjaź rozbił się w maju 1893 roku na Dalekim Wschodzie (Port Łazariewa). Rynda przechodziła drobne modernizacje i zmiany uzbrojenia od 1906 roku pełniąc oficjalnie rolę okrętu szkolnego (choć w praktyce już wcześniej do tego okręt wykorzystywano). Wycofana po rewolucji na początku lat 20. Konstrukcja stalowo-żelazna.
Załączniki

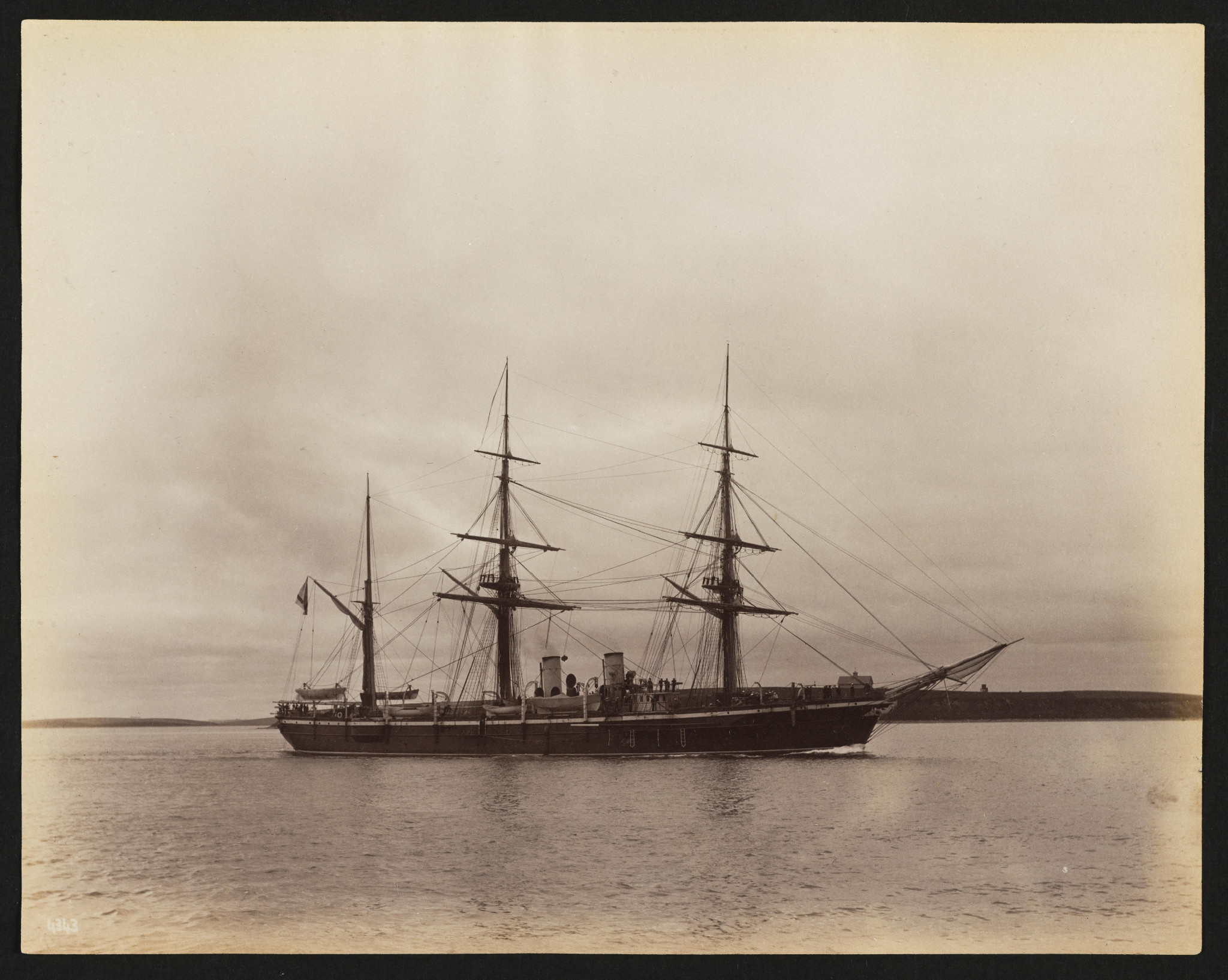

Witjaz 1.jpg
Witjaz 1.jpg (170.81 KiB) Przejrzano 7327 razy
Nie jestem dokładnie pewny który to. Chyba Rynda, ale głowy nie dam.
Nie jestem dokładnie pewny który to. Chyba Rynda, ale głowy nie dam.

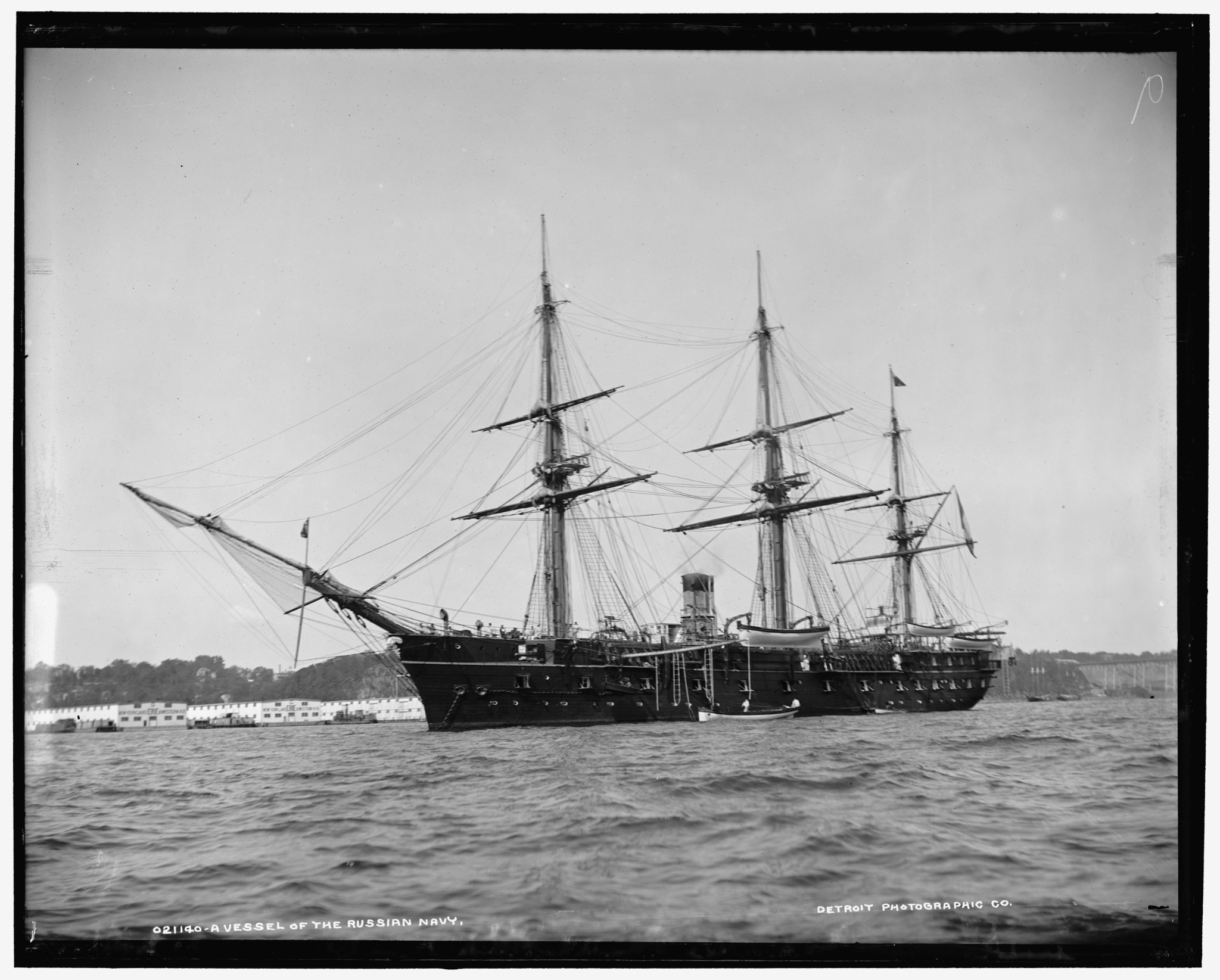

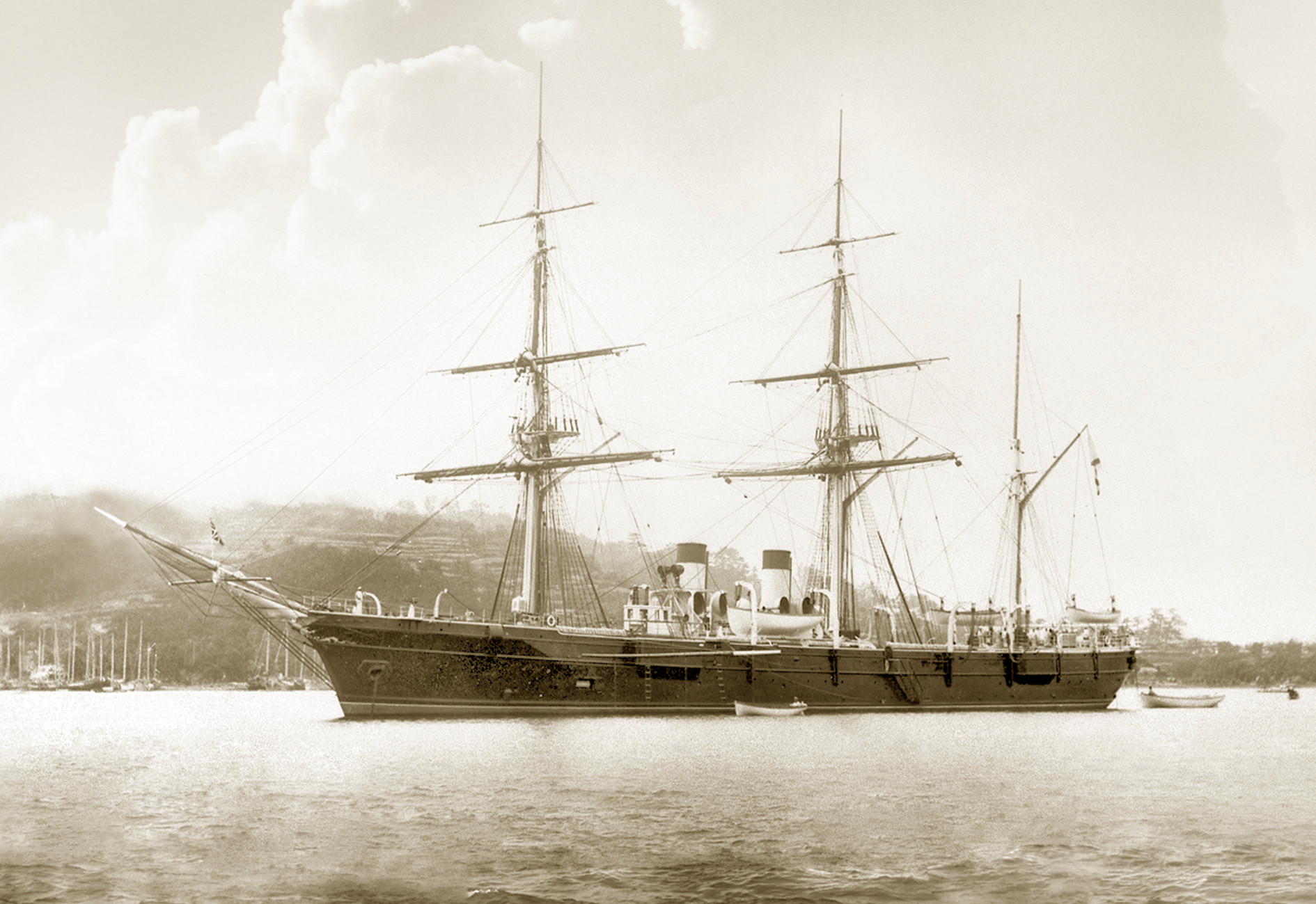

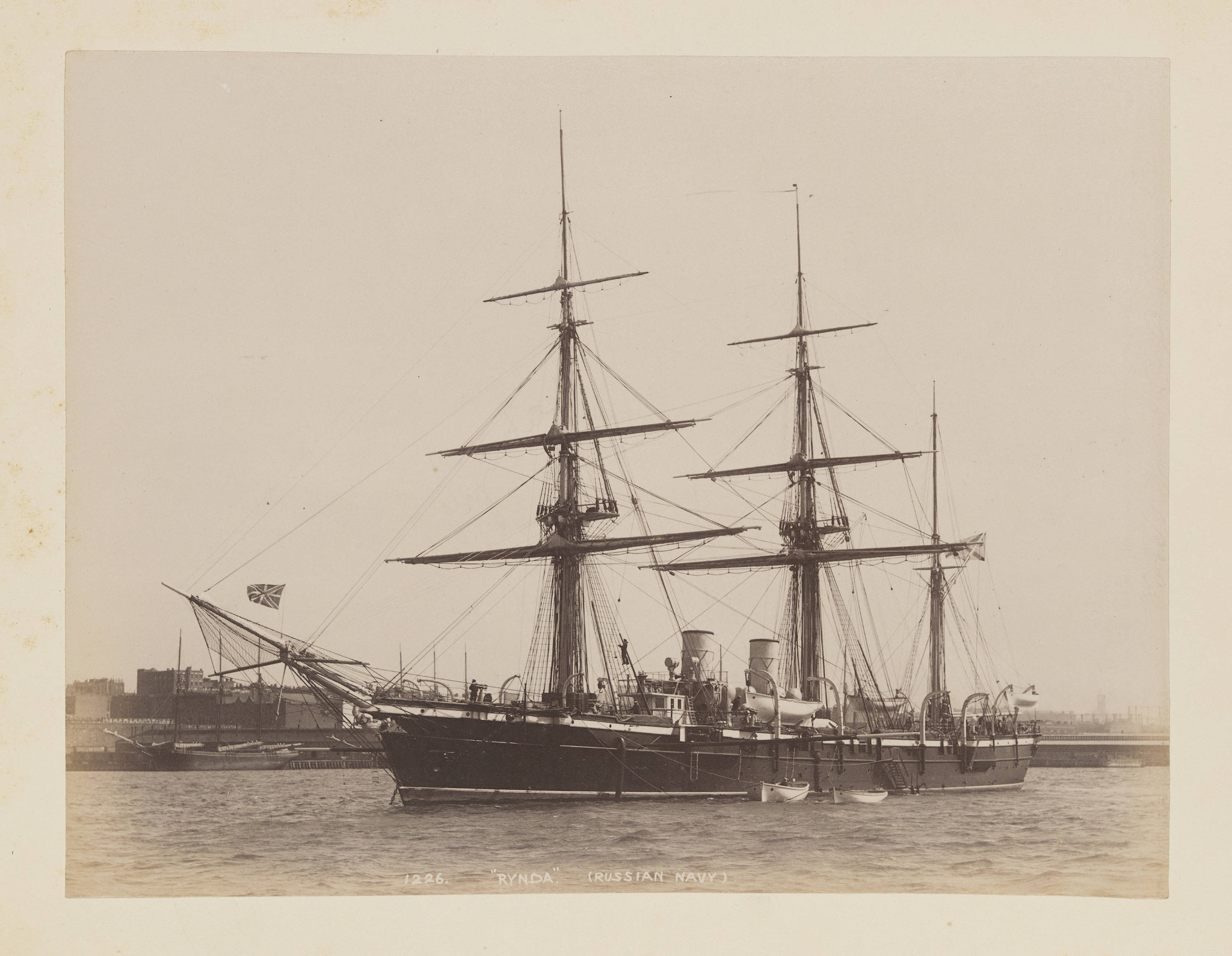

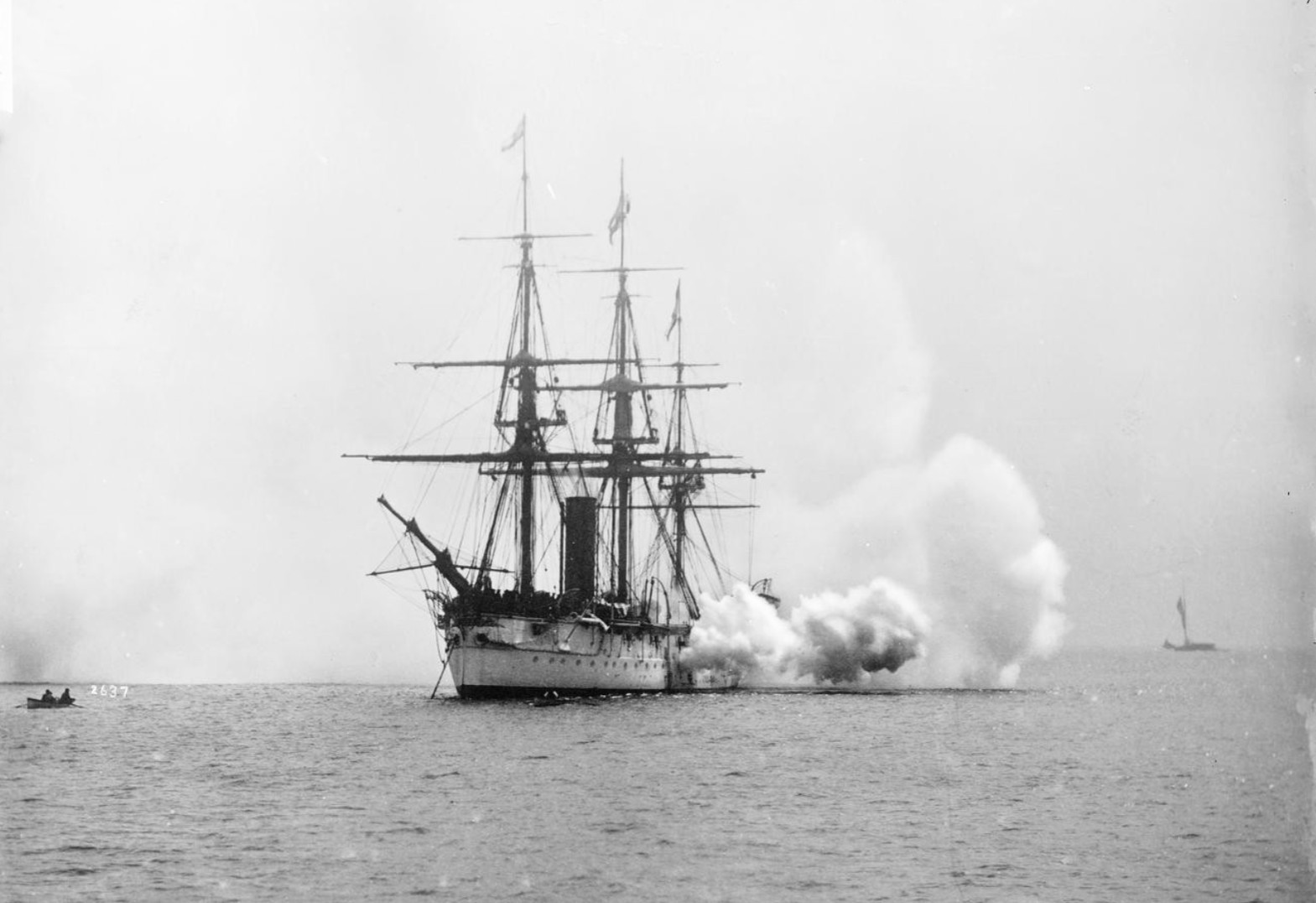

Rynda 1893.jpg
Rynda 1893.jpg (618.92 KiB) Przejrzano 7327 razy

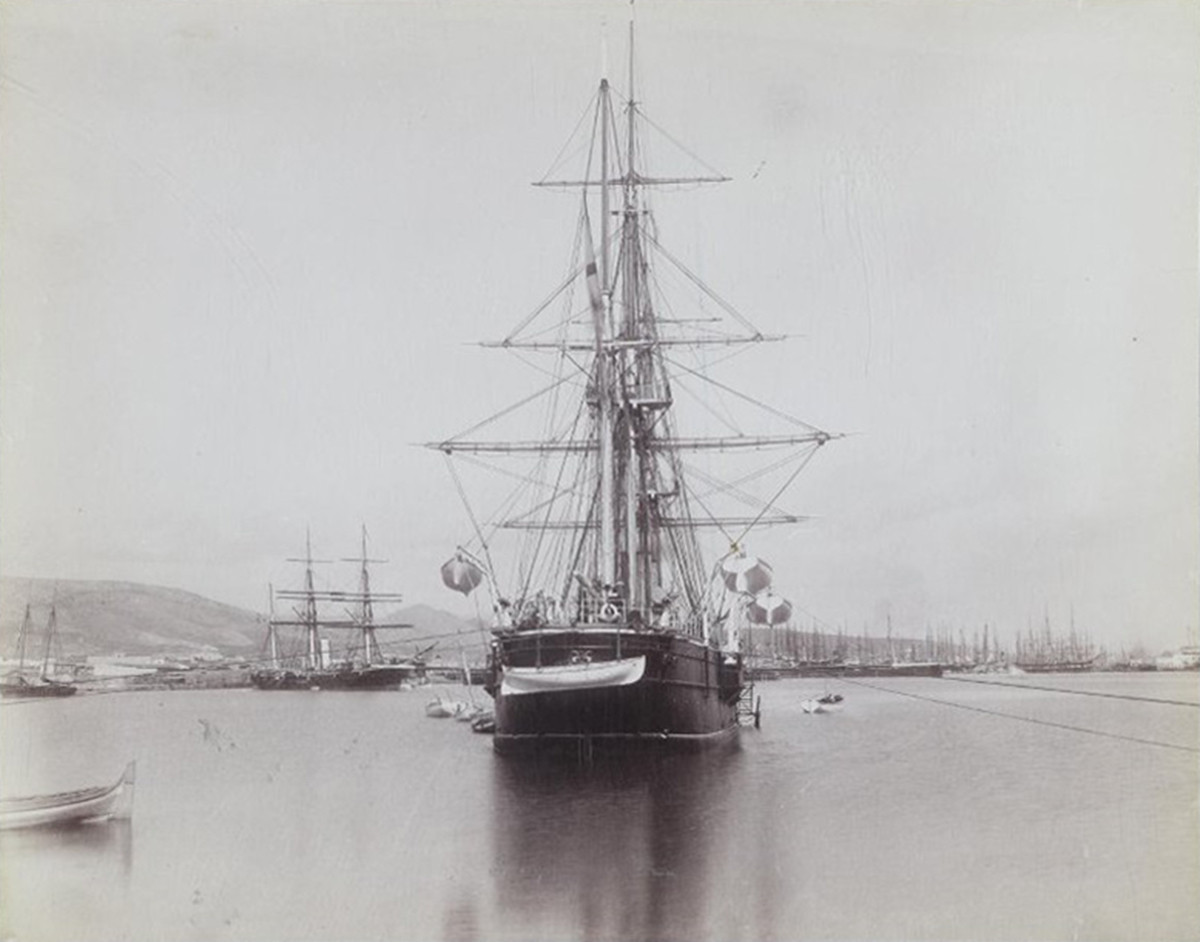

Rynda - Razbojnik (Pireus).jpg
Rynda - Razbojnik (Pireus).jpg (155.23 KiB) Przejrzano 7327 razy

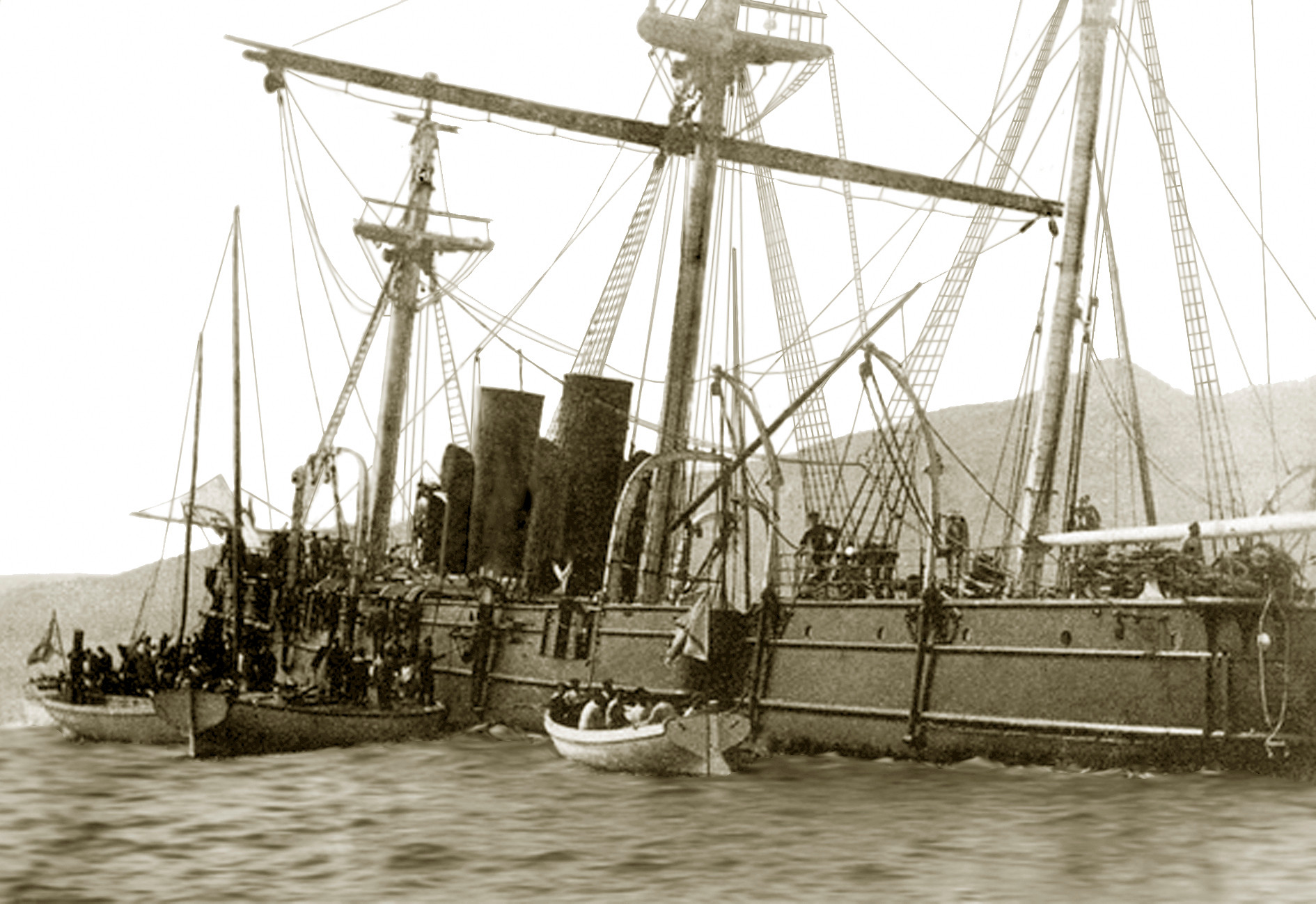

Witjaź na skałach 1893.jpg
Witjaź na skałach 1893.jpg (510.29 KiB) Przejrzano 7327 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

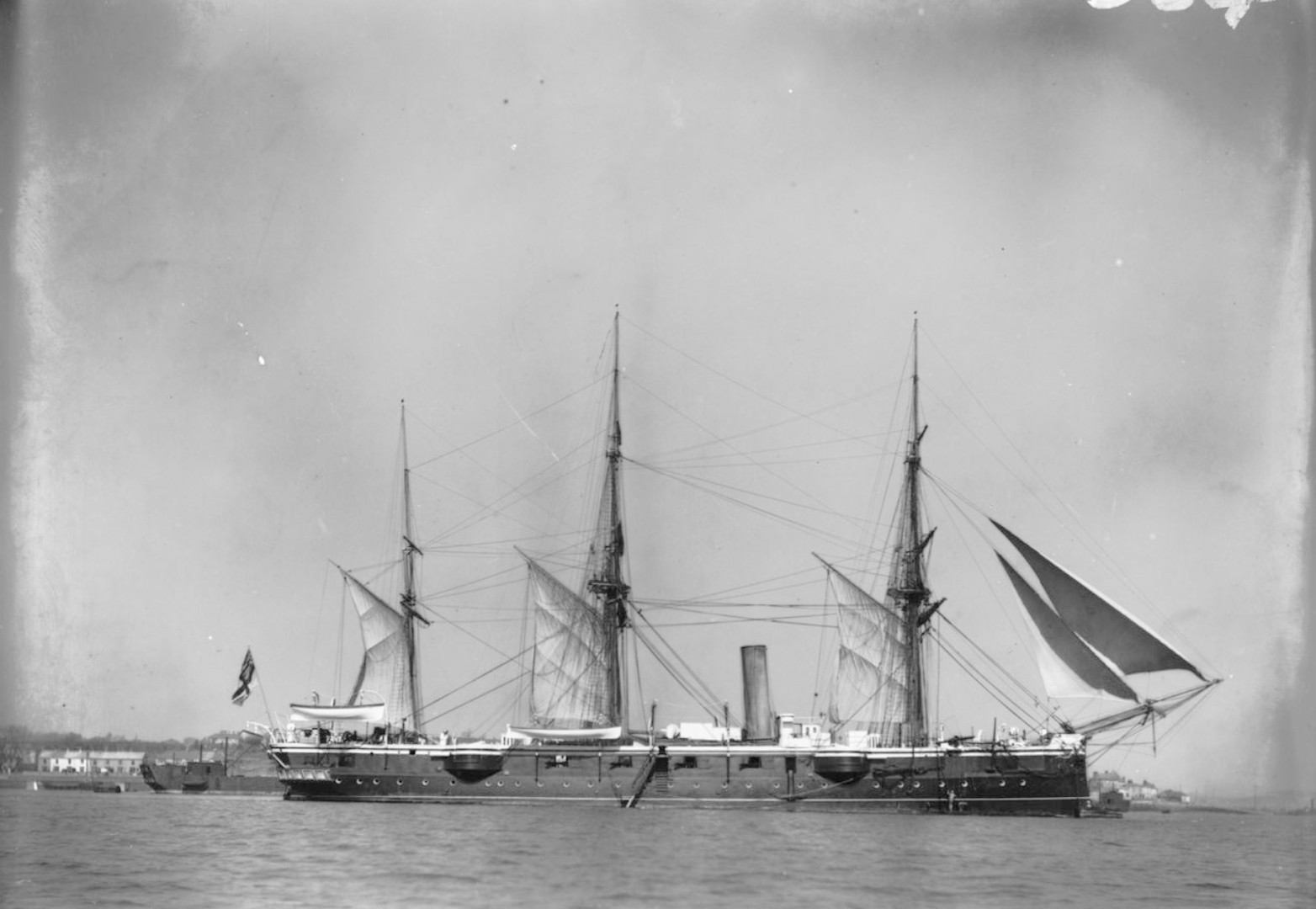

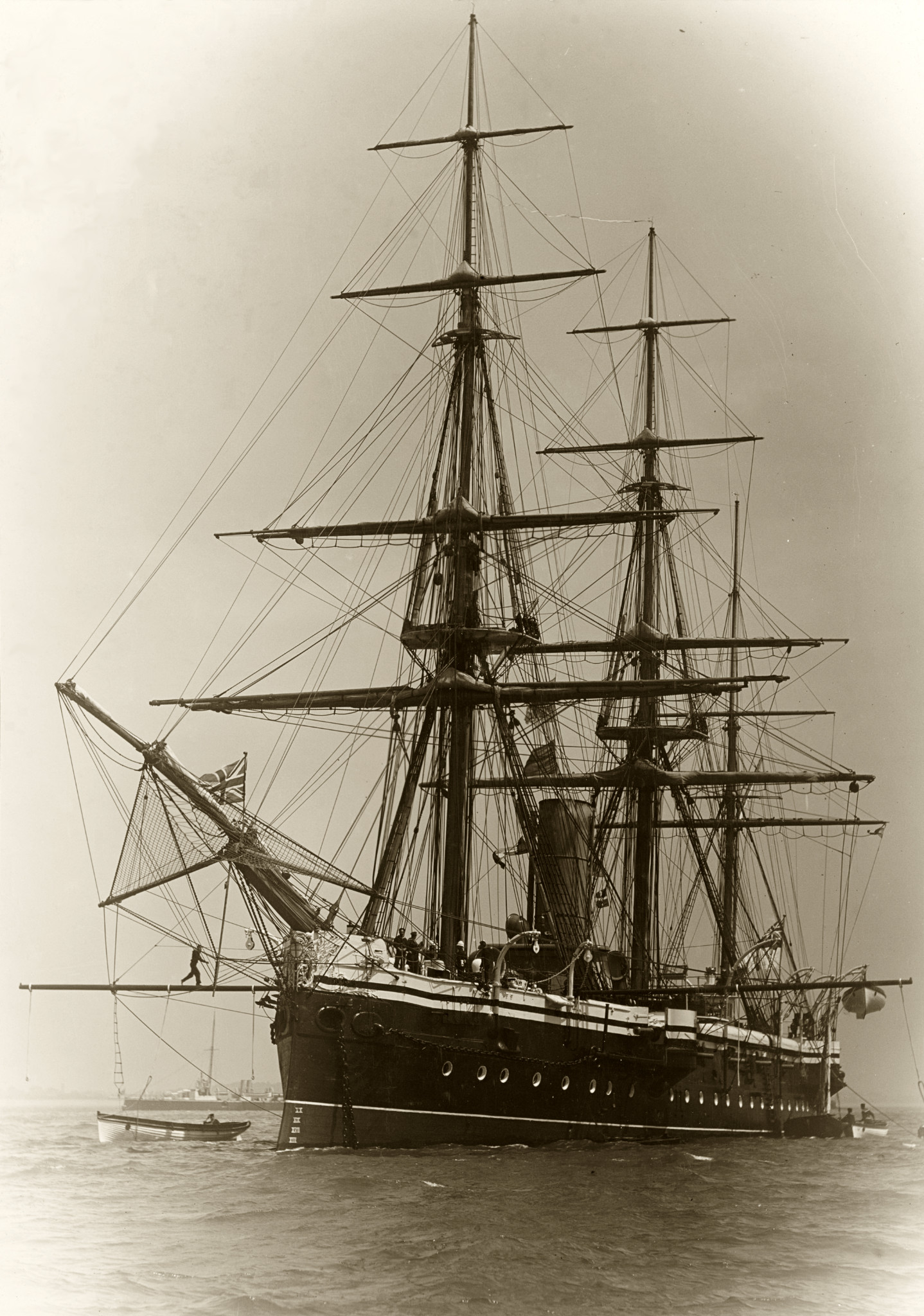

Brytyjskie korwety-krązowniki Calypso i Calliope. Zwodowane w 1883 i 1884, w służbie 1886 i 1887. Konstrukcja już stalowa. Wyporność 2770 ton, prędkość ok. 14 węzłów (na próbach do 15). Wymiary: 71,6 x 13,6 x 6,1 m. Uzbrojenie: 4x152/26 BL, 12x127/25 BL, kilkanaście lekkich (w tym mitraliezy), 2 wt. Jako pierwsze posiadały lekki wypukły pokład pancerny. Wersja rozwojowa prezentowanych wcześniej korwet typu C. Wycofane z czynnej służby na początku XX wieku.
Na razie Calypso.
Załączniki

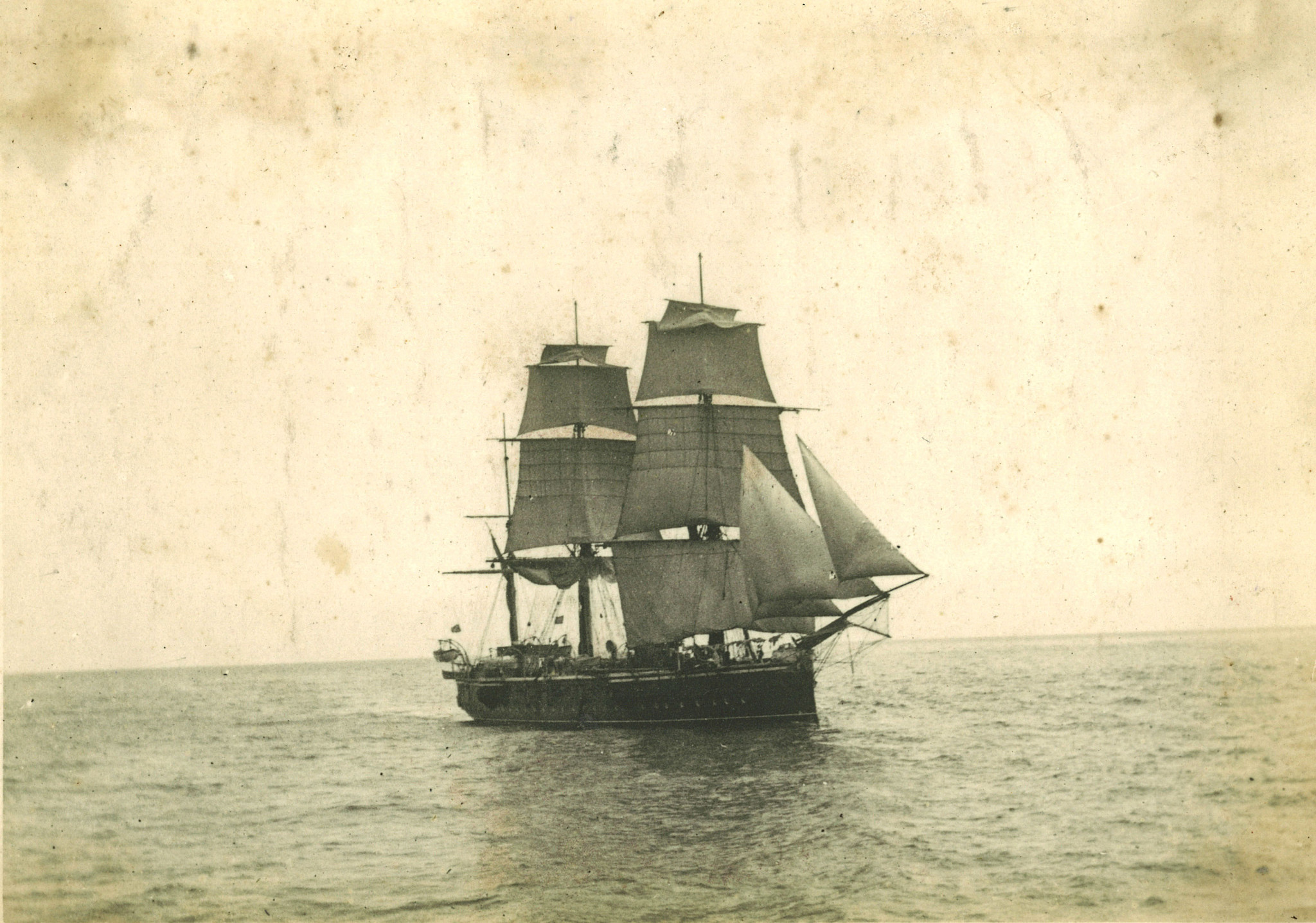

Calypso 1.jpg
Calypso 1.jpg (536.13 KiB) Przejrzano 6964 razy
calypso (1890).jpg
calypso (1890).jpg (311.45 KiB) Przejrzano 6964 razy

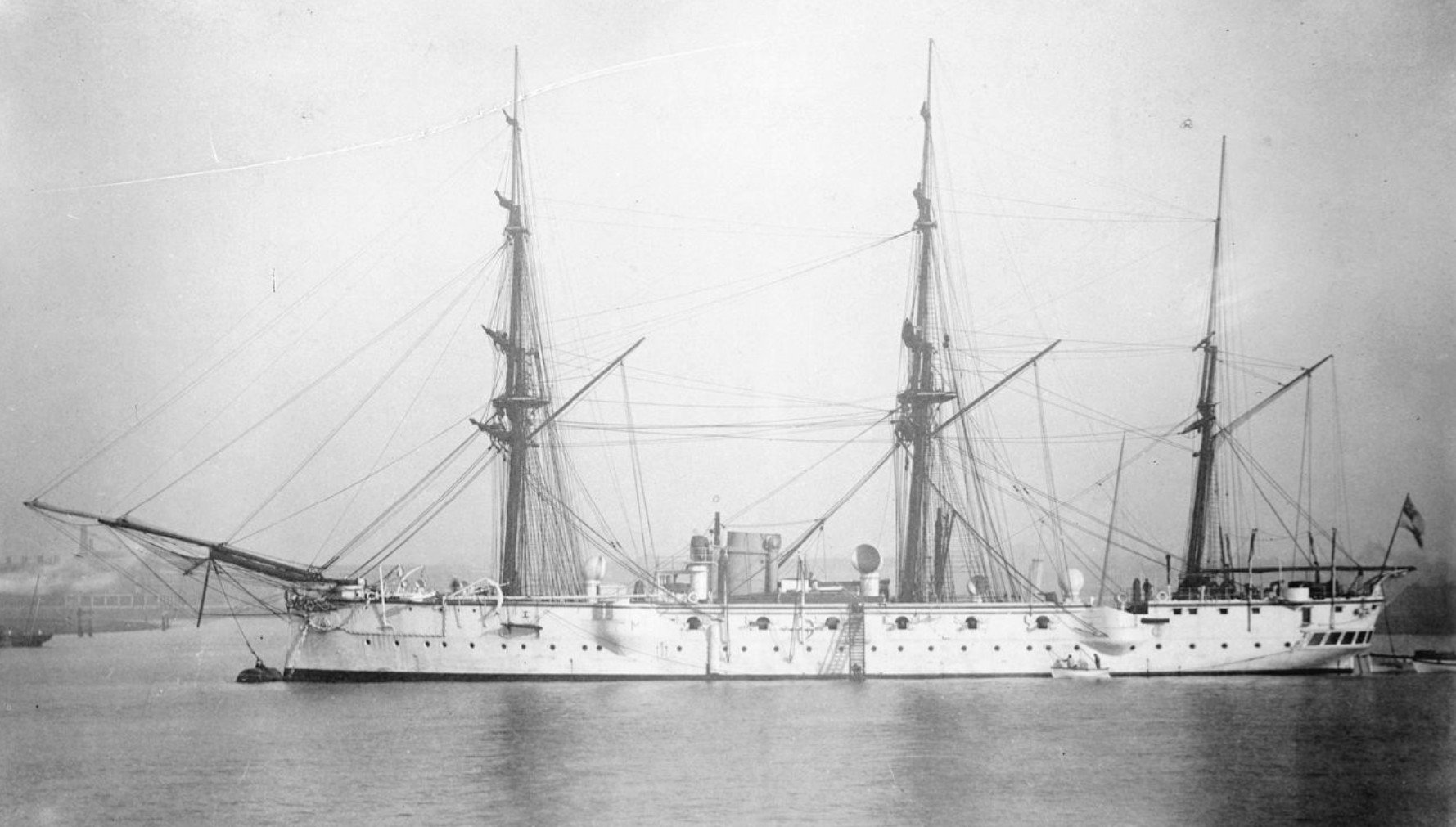

calypso (1898).jpg
calypso (1898).jpg (310.83 KiB) Przejrzano 6964 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

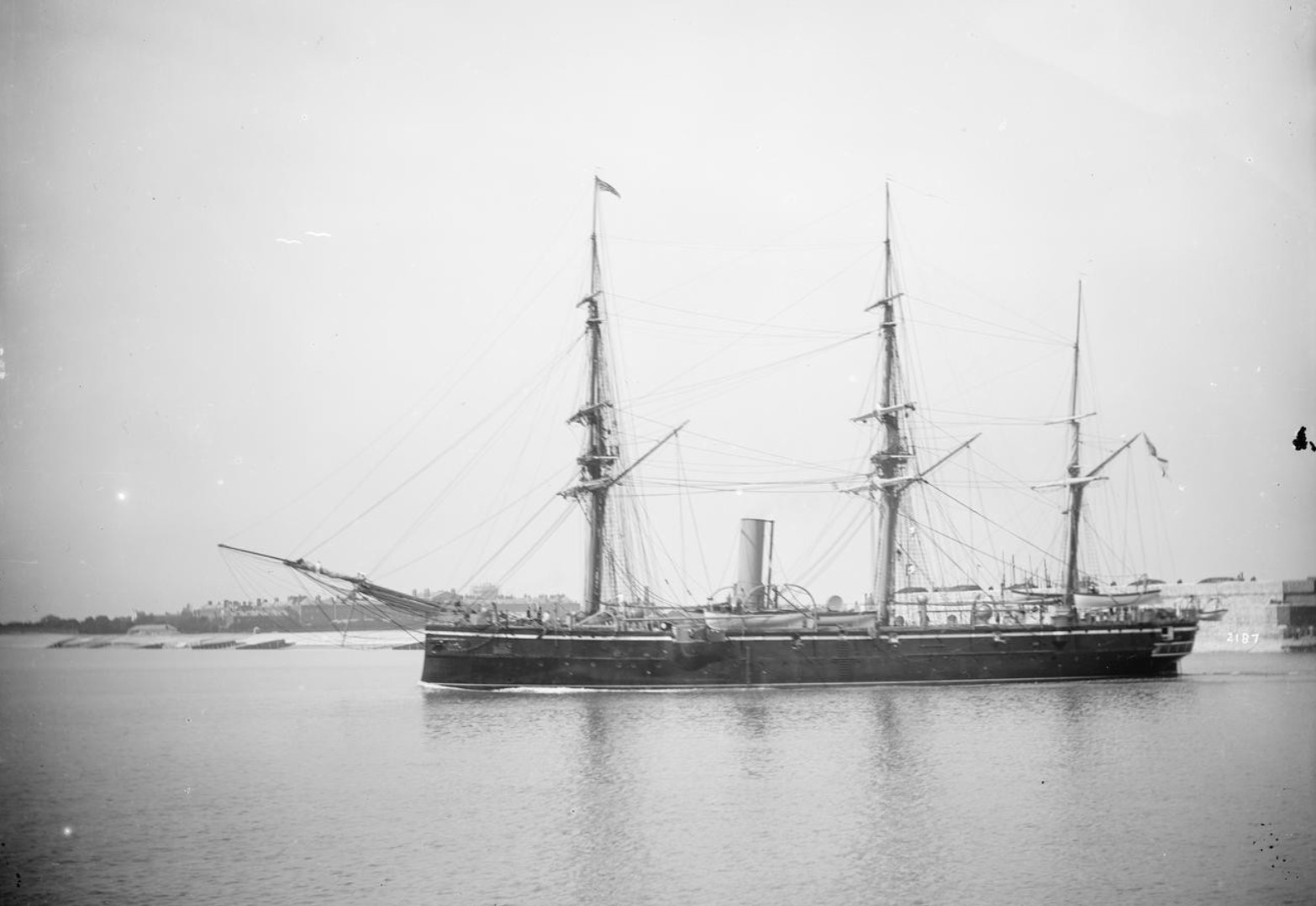

Calliope
Załączniki

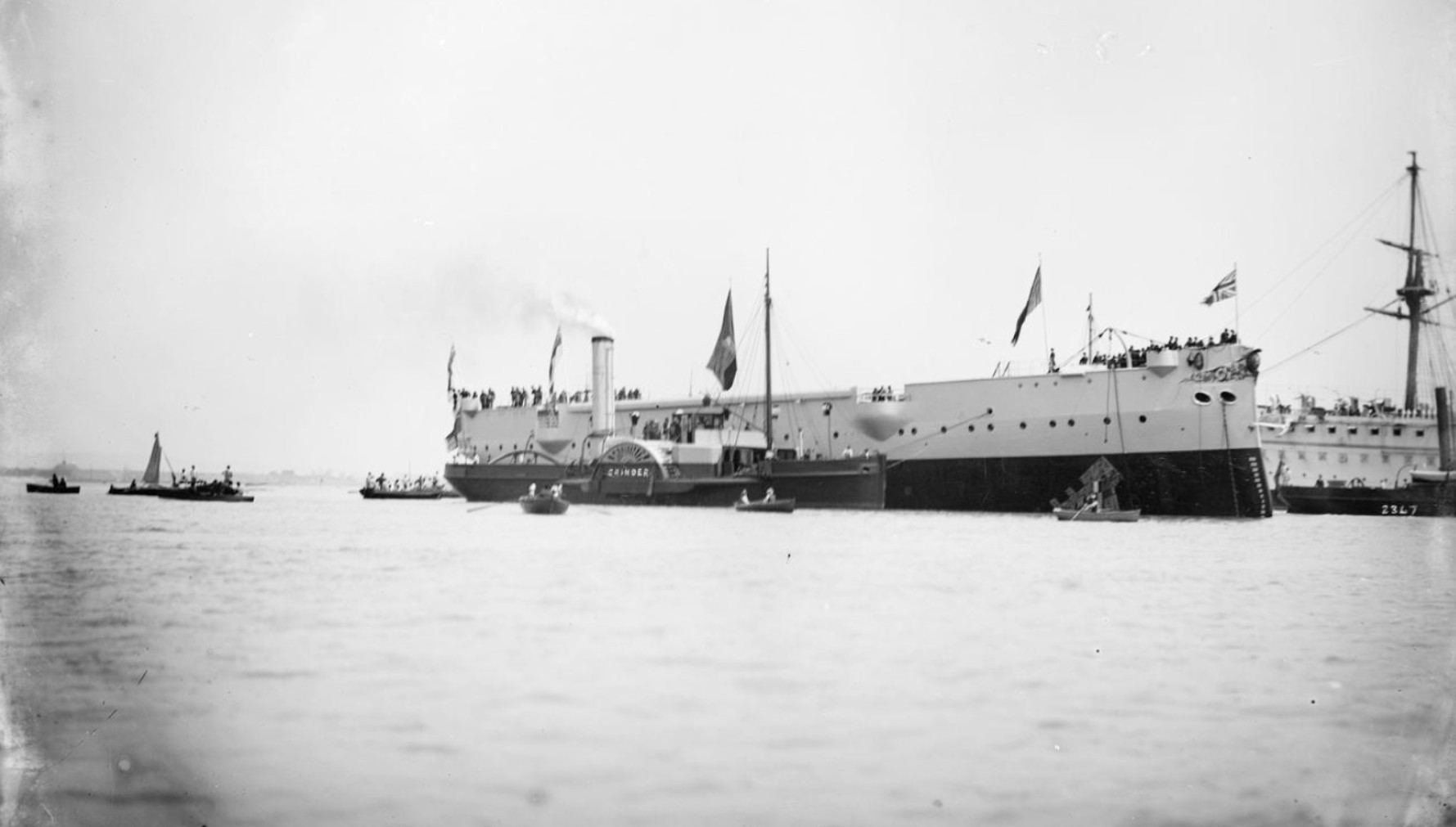

calliope - wodowanie.jpg
calliope - wodowanie.jpg (188.91 KiB) Przejrzano 6737 razy

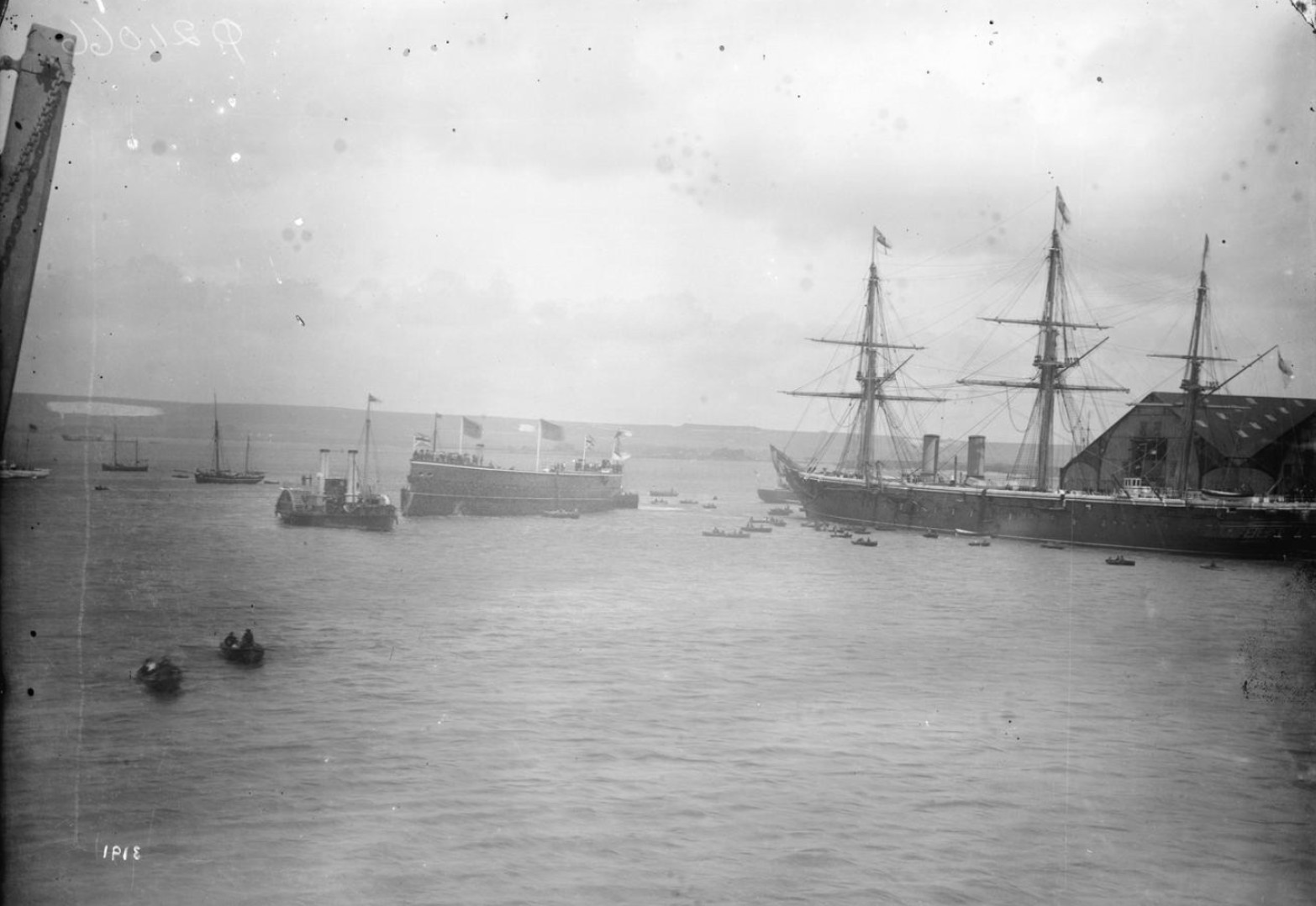

calliope po zwodowaniu.jpg
calliope po zwodowaniu.jpg (164.45 KiB) Przejrzano 6737 razy
calliope (1887).jpg
calliope (1887).jpg (291.64 KiB) Przejrzano 6737 razy

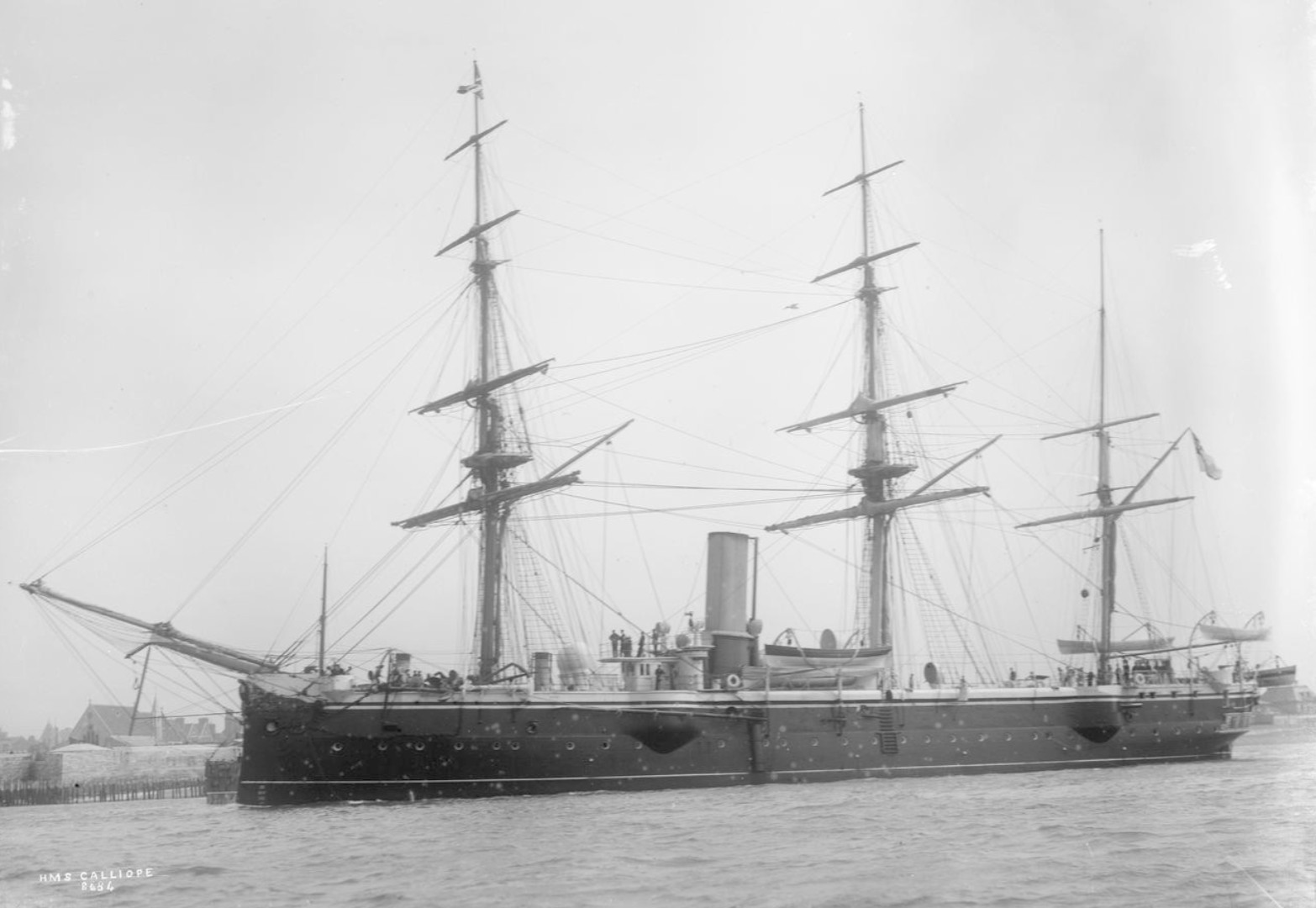

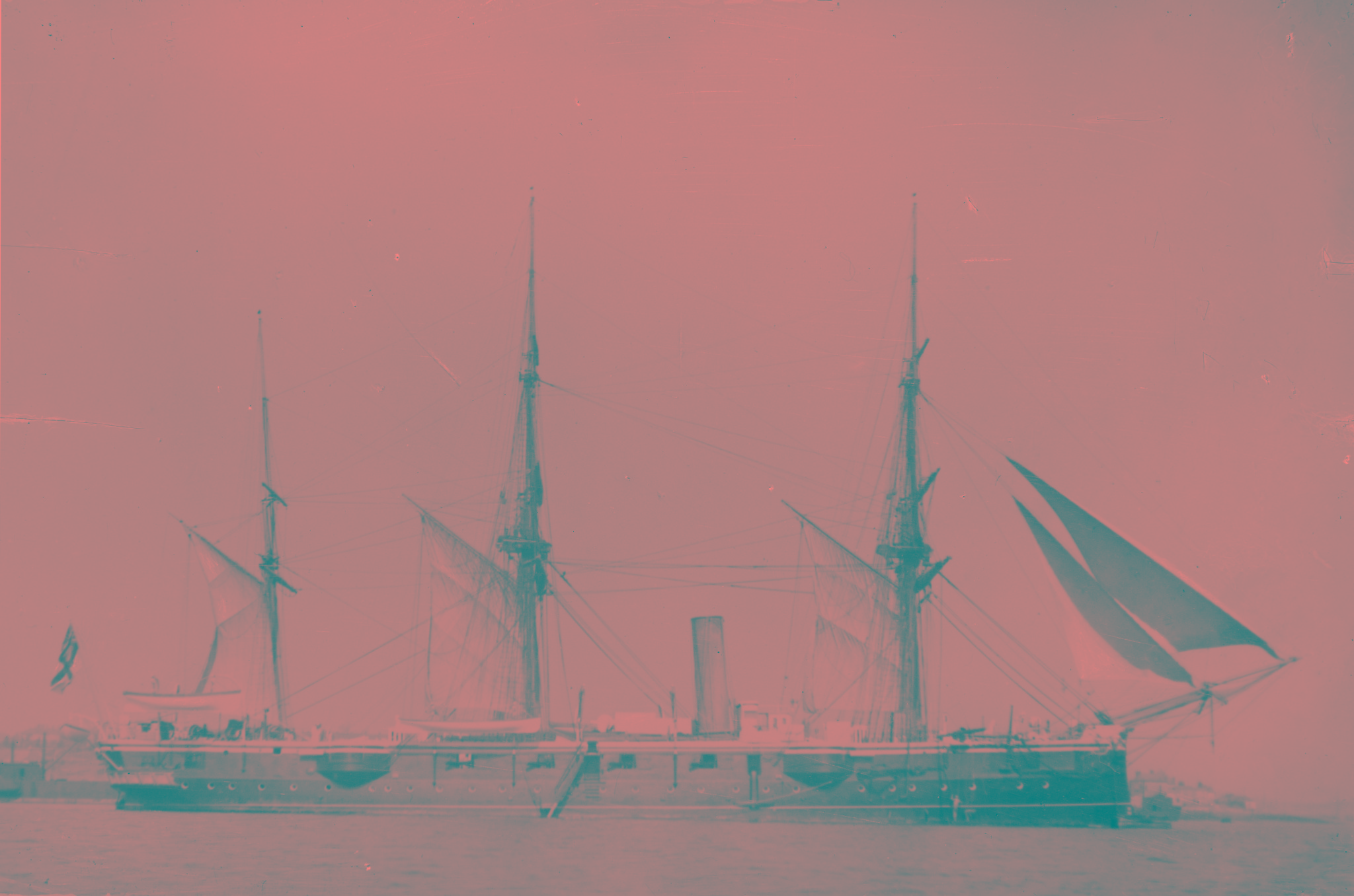

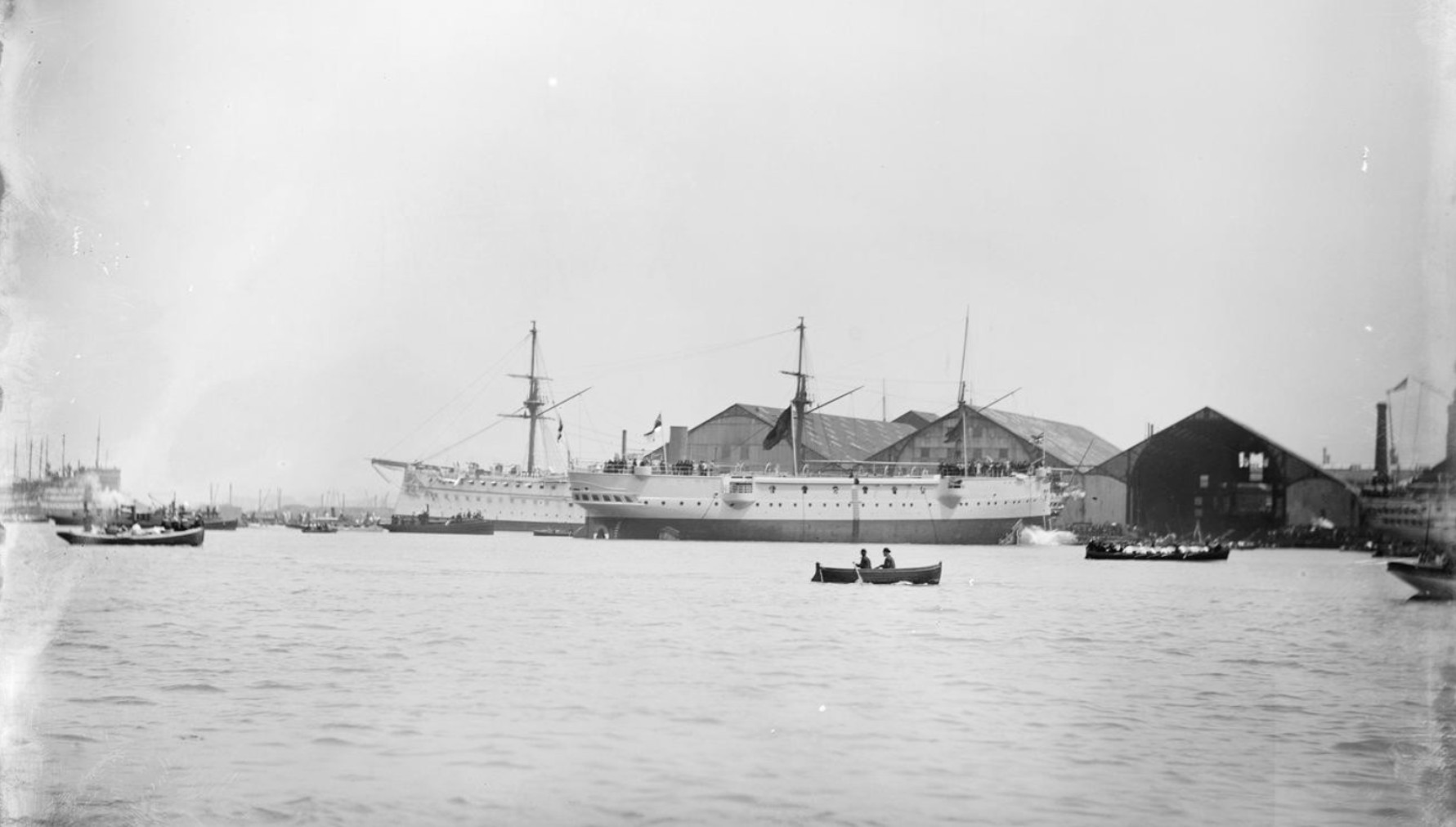

Calliope (Devonport 1888) 1.jpg
Calliope (Devonport 1888) 1.jpg (192.3 KiB) Przejrzano 6737 razy

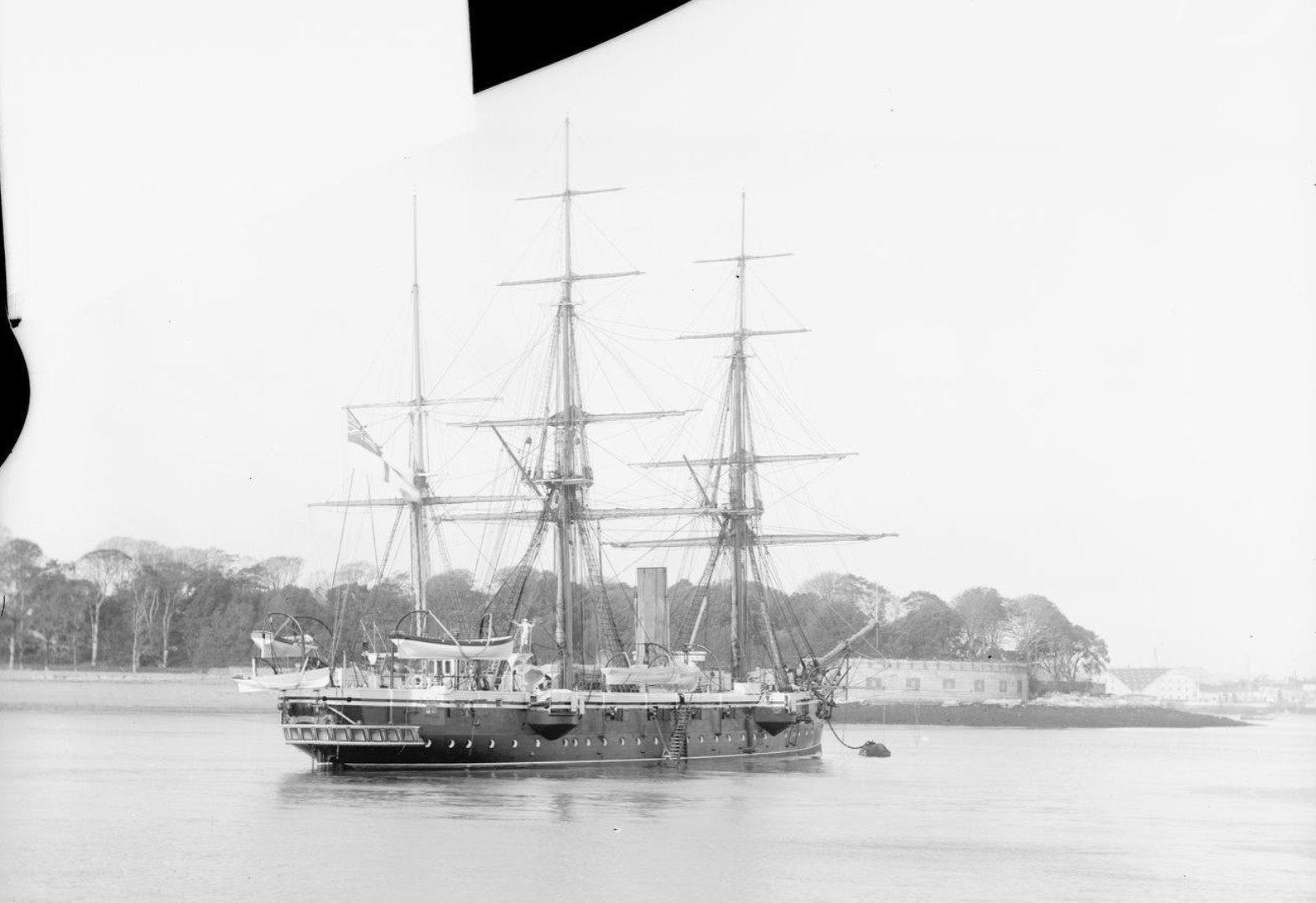

Calliope (Devonport 1888).jpg
Calliope (Devonport 1888).jpg (165.45 KiB) Przejrzano 6737 razy

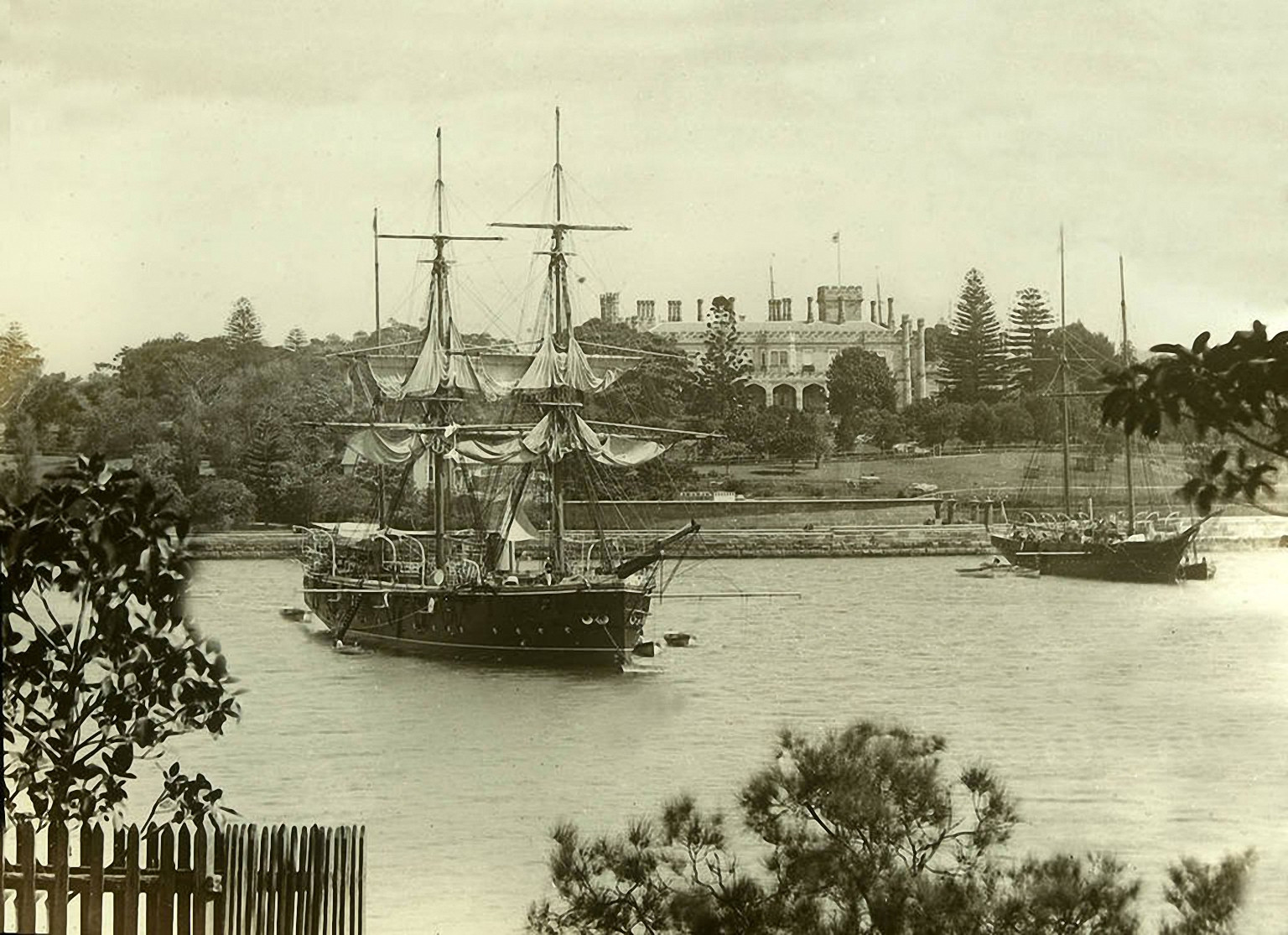

Calliope- Sydney koniec 1880.jpg
Calliope- Sydney koniec 1880.jpg (415.11 KiB) Przejrzano 6737 razy

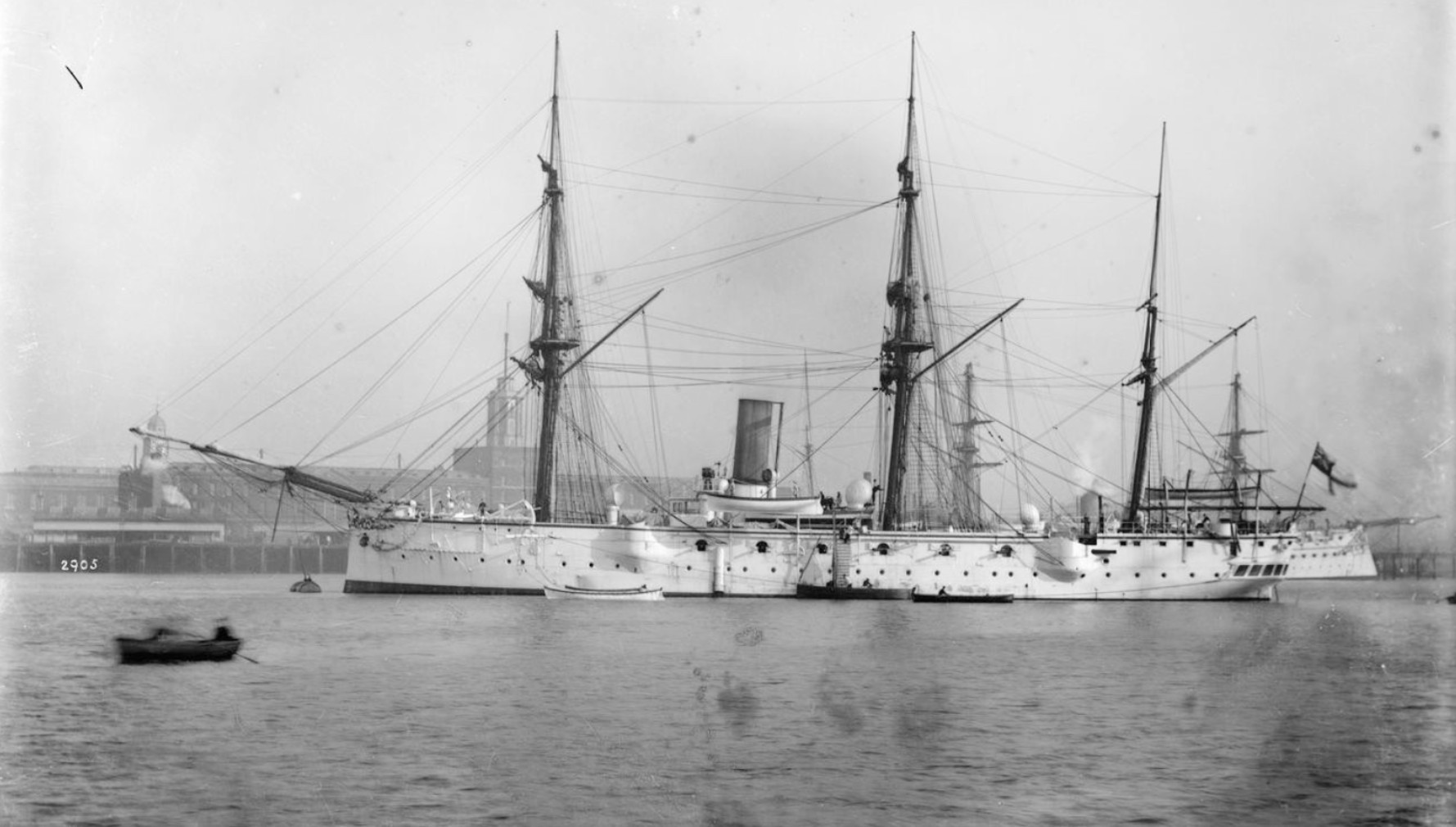

calliope (1902).jpg
calliope (1902).jpg (199.6 KiB) Przejrzano 6737 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

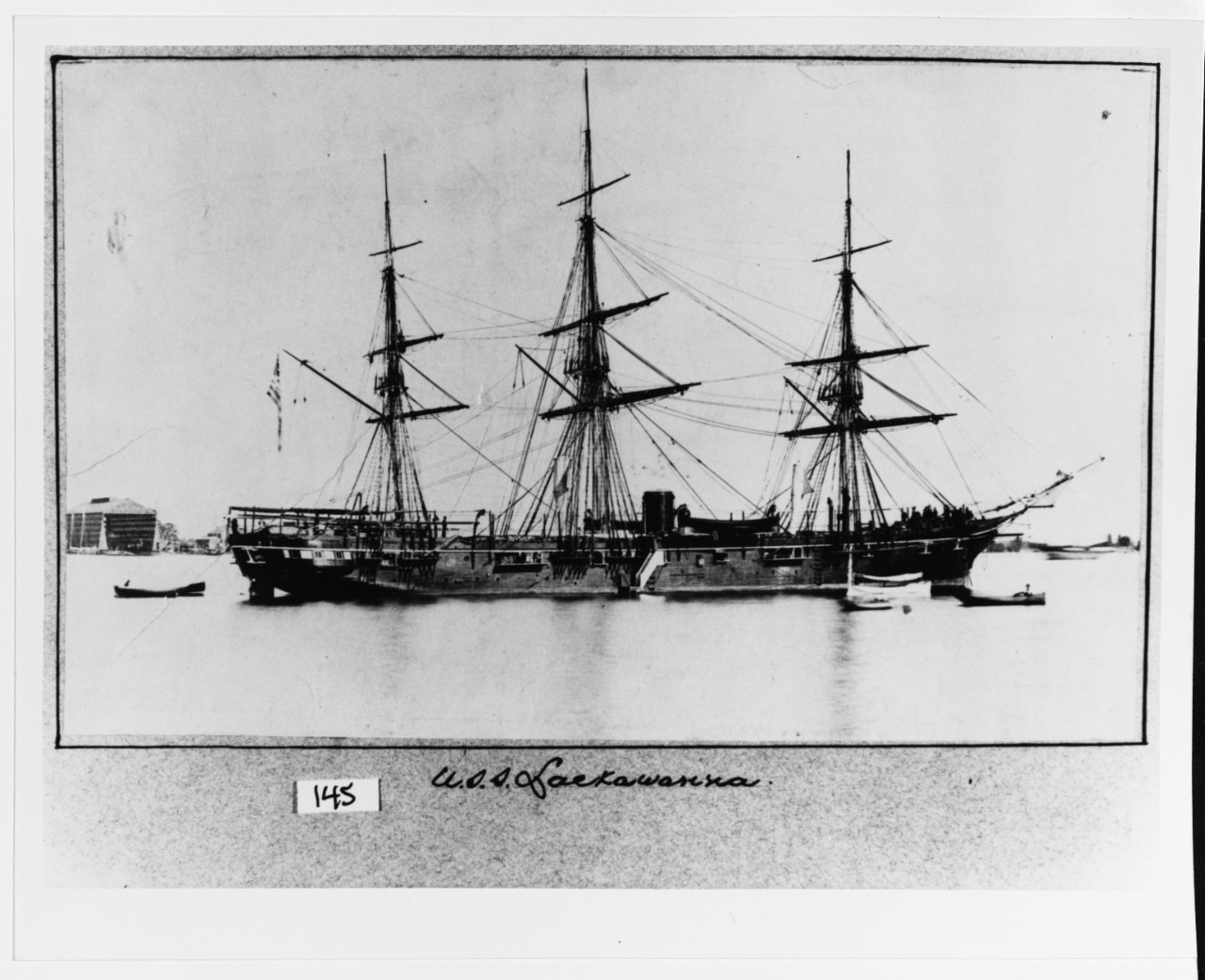

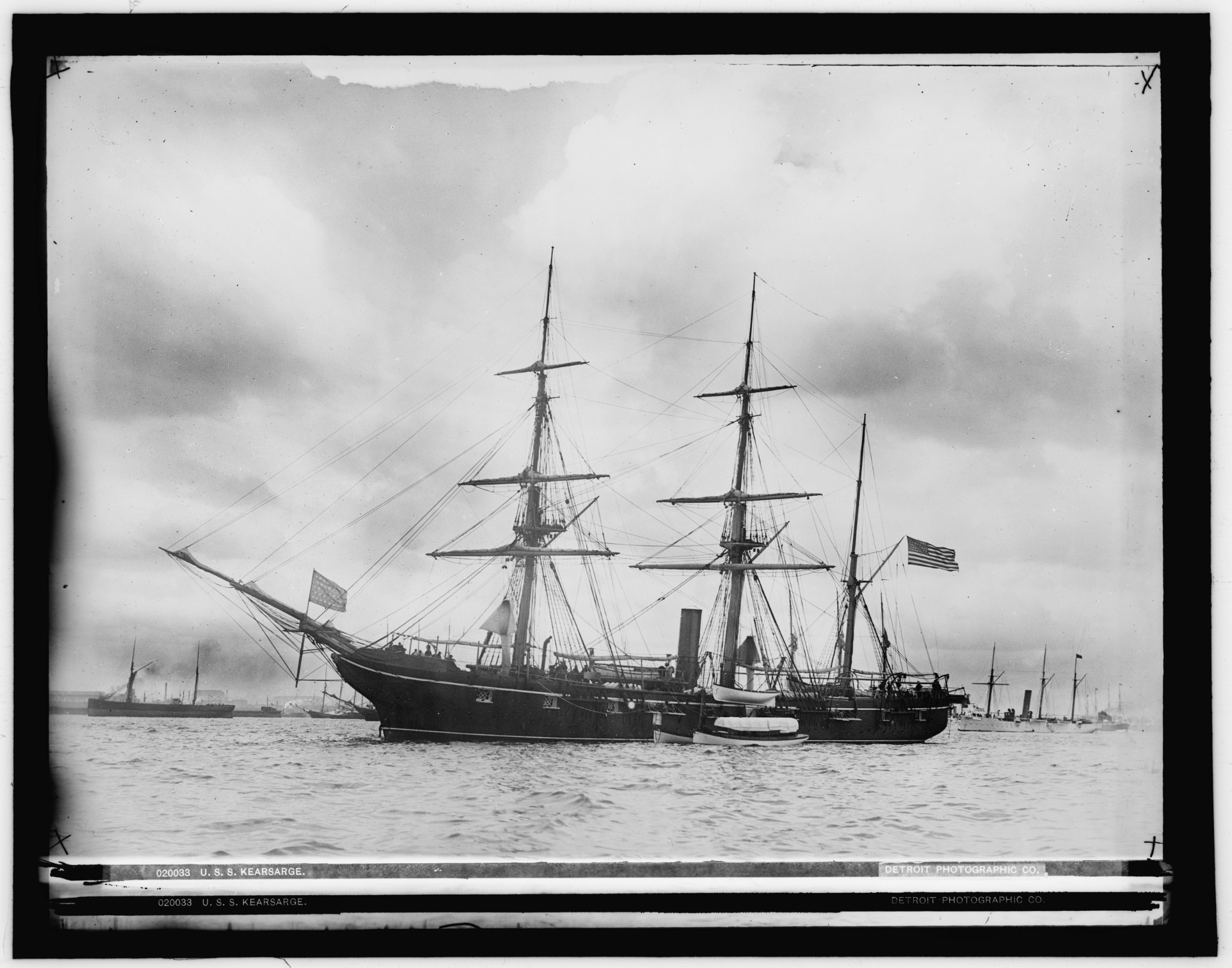

Amerykańskie slupy (korwety) typu Mohican/Oneida (i podobne) zwodowane w latach 1859-1861, w służbie 1859-1862. Wyporność od 1370 do 1550 ton, wymiary 60,5 x 9,8-10,3 x 4,2-4,8. Prędkość 11-11,5 w. Uzbrojenie rózne, zmieniało się w trakcie służby. Początkowo przeważnie 2x166f SB (11") i 4x32f SB. Ale później np. Iroquois w 1863 roku dostał dod. 1x135 ML, a w 1864 za 2x166f (10") dostał 1x163 ML i 1x90f SB (9"). Z kolei Kearsarge w 1864 roku dostał dodatkowo 1x107 ML. Konstrukcja drewniana. Poszczególne jednostki potrafiły się od siebie dość znacznie różnić. Kearsarge wziął udział w interwencji w Japonii a potem wysławił się zatopieniem Alabamy. Wszystkie aktywnie wzięły udział w wojnie secesyjnej. Ze służby wycofywane od końca lat 70 (choć niektóre jeszcze trochę posłużyły jako jednostki pomocnicze).
Niestety, mam tylko ilustracje dwóch z serii aż 8 jednostek: Mohican, Wyoming, Iroquois, Dacotah, Oneida, Wachusett, Tuscarora, Keararge.
Załączniki

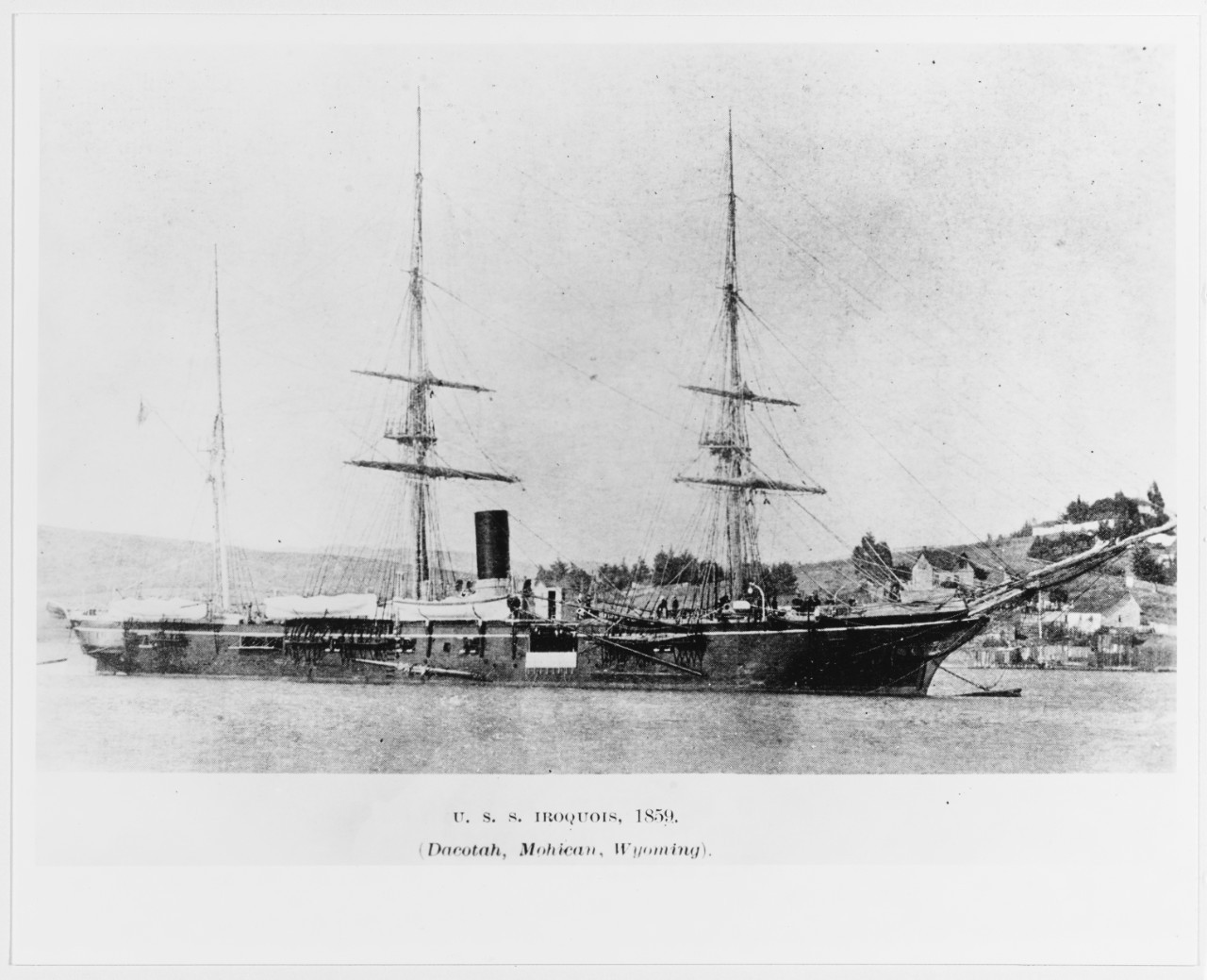

IROQUOIS (lata 70) NH 92275.jpeg
IROQUOIS (lata 70) NH 92275.jpeg (237.2 KiB) Przejrzano 6220 razy
Iroquois (lata 70-80) NH 53272.jpeg
Iroquois (lata 70-80) NH 53272.jpeg (219.12 KiB) Przejrzano 6220 razy

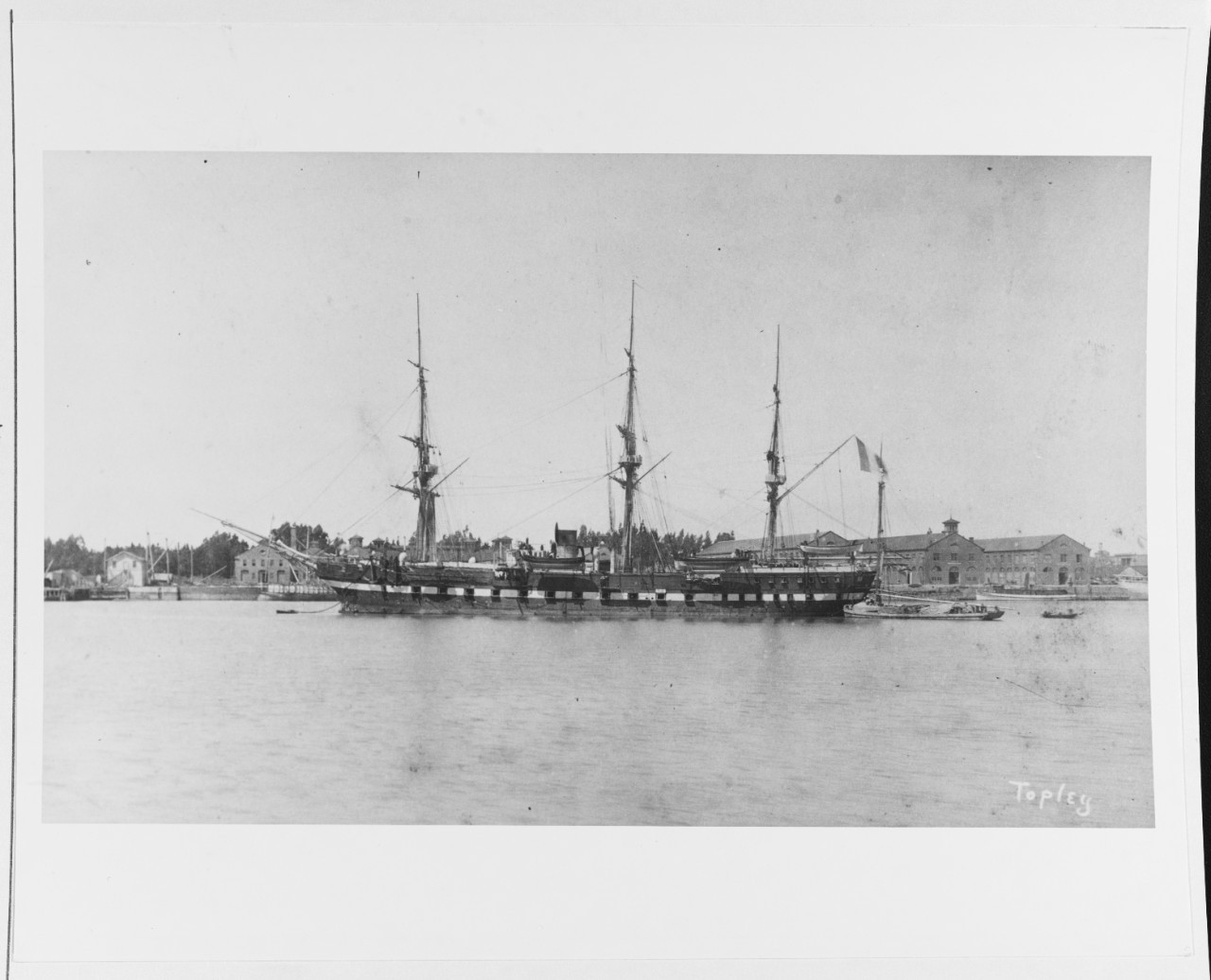

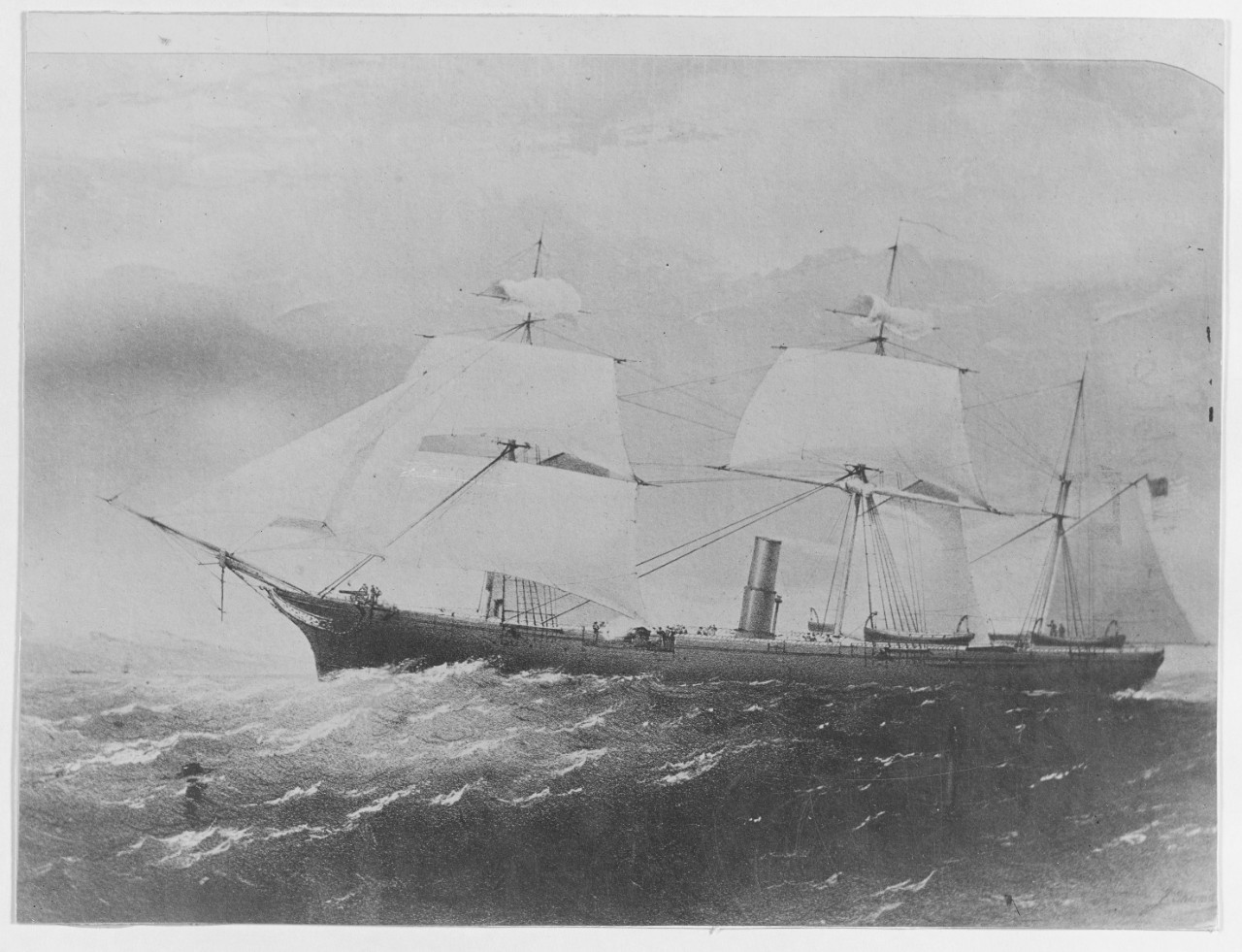

Iroquois NH 53269.jpeg
Iroquois NH 53269.jpeg (270.34 KiB) Przejrzano 6220 razy
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

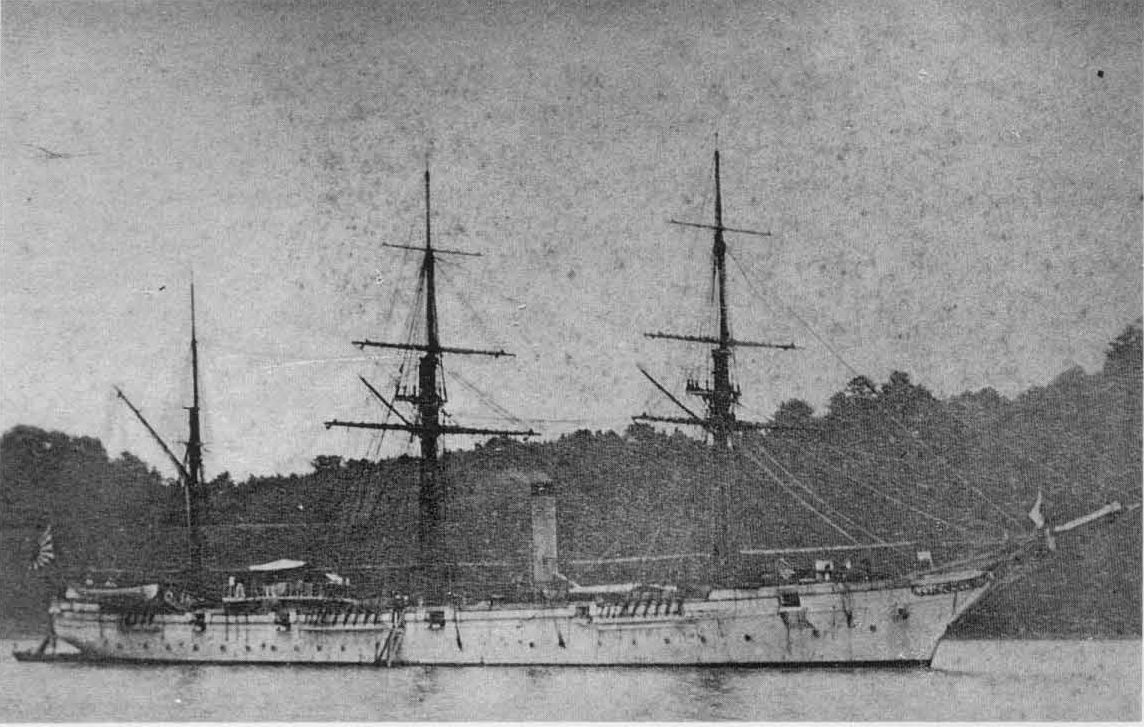

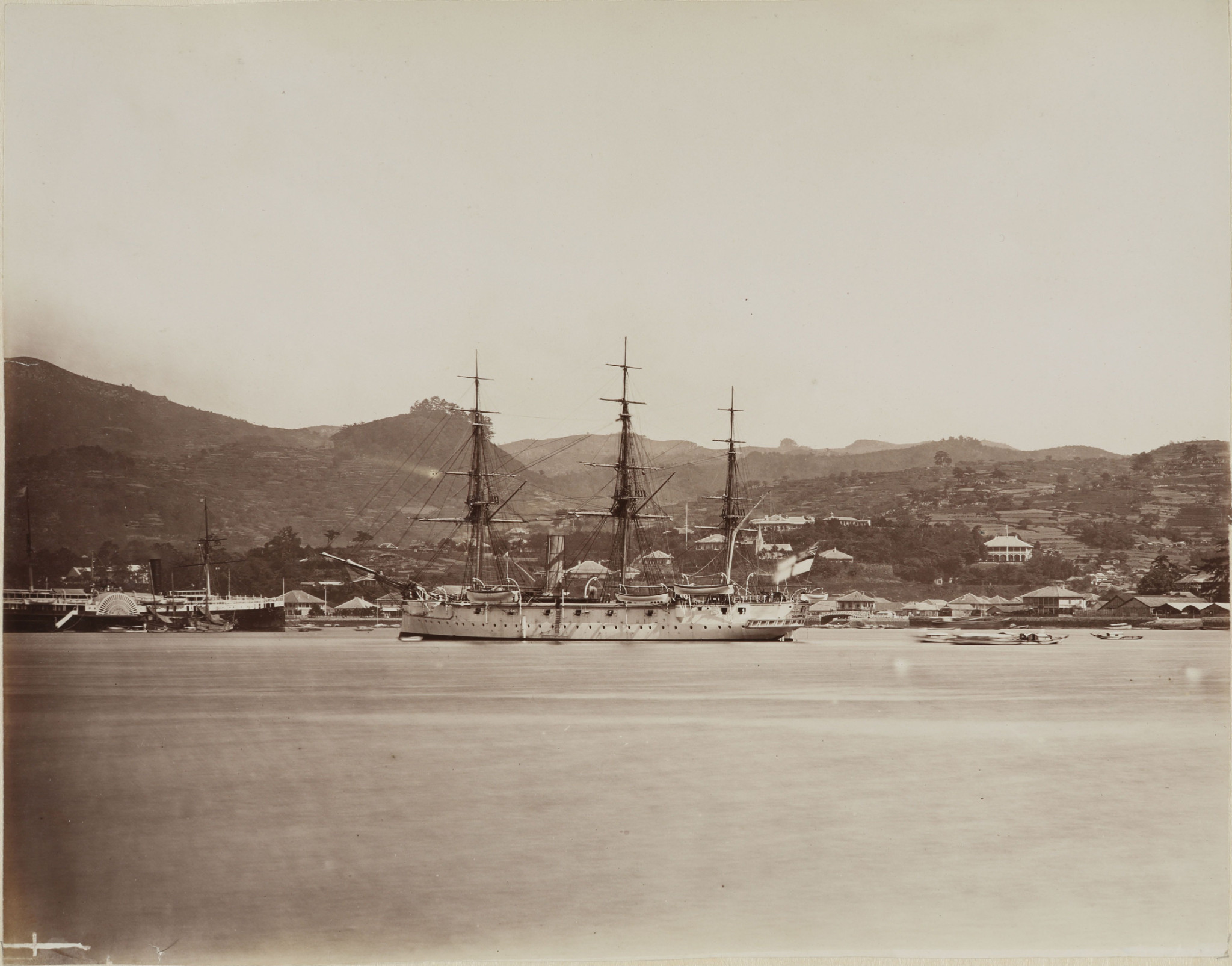

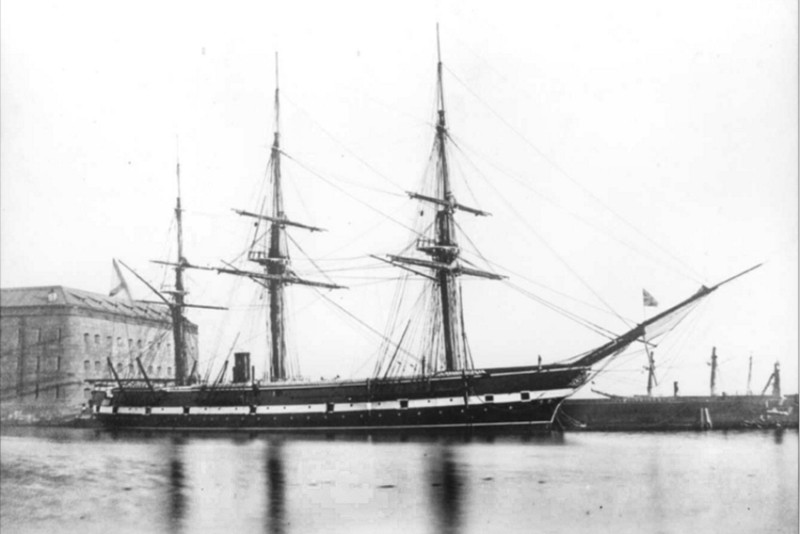

Mało znane zdjęcie japońskiej fregaty Kaiyo (Kayio Maru) zbudowanej w Holandii w 1866 roku. Wyporność 2630 ton, wymiary: 72 x 13 x 6,4 m, prędkość 10 węzłów. Okręt uzbrojony był w 26 armat, najprawdopodobniej holenderskich. spotkać się można z różnymi informacjami. Najprawdopodobniej było to 8x160 ML (przerobione z krótkich holenderskich armat SB) i 18x30f SB. Wziął udział w wojnie domowej 1868 roku po stronie Enomoto. Rozbił się 15.12.1868 roku u wybrzeża Hokkaido koło Esashi. Na zdjęciu - jeszcze w Dordrechcie, zaraz po ukończeniu.
Załączniki
Napoleon
Posty: 4182
Rejestracja: 2006-04-21, 14:07
Lokalizacja: Racibórz

Fregaty i korwety (okręty krążownicze z lat 60 i 70 XIX wieku)

Post autor: Napoleon »

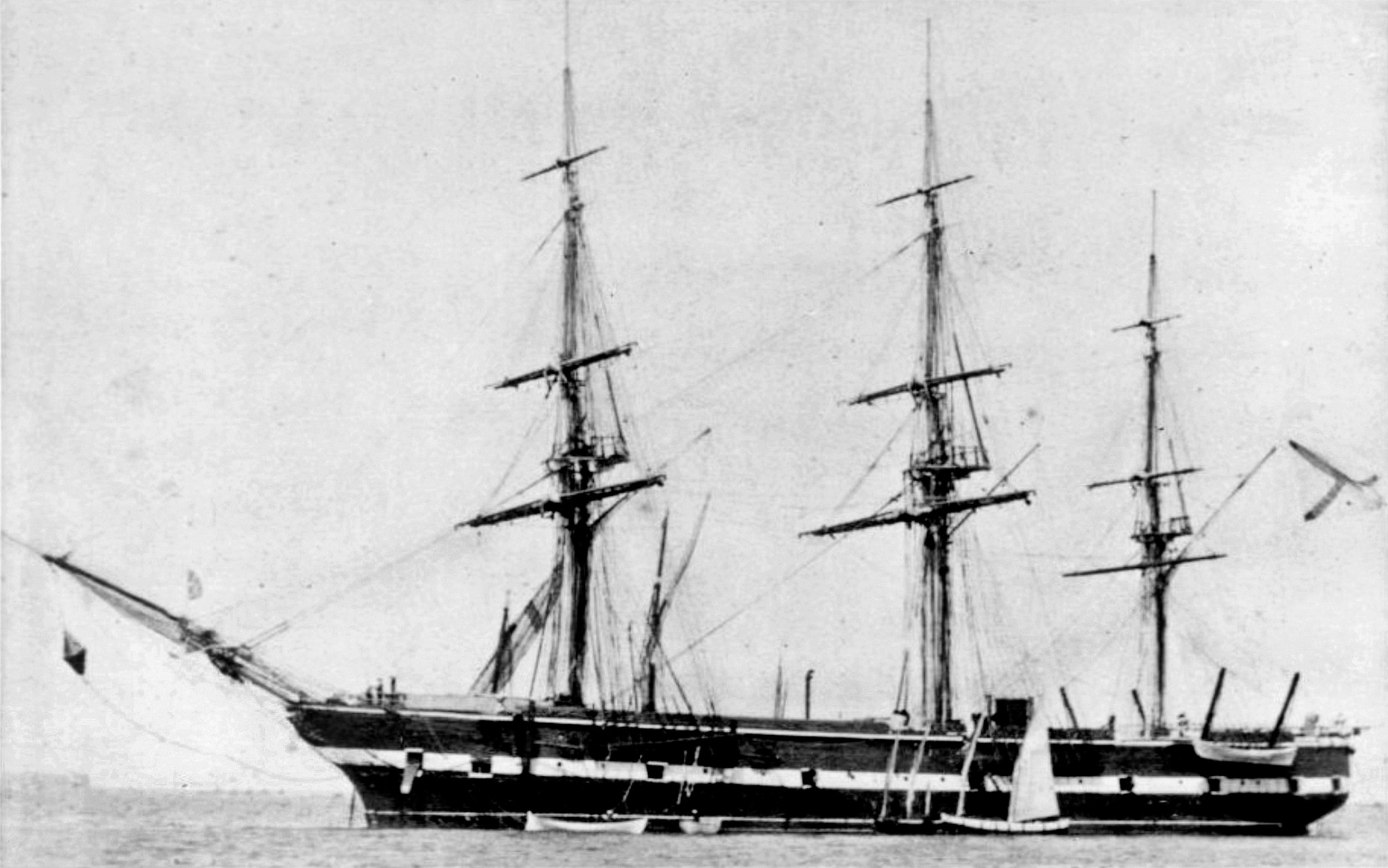

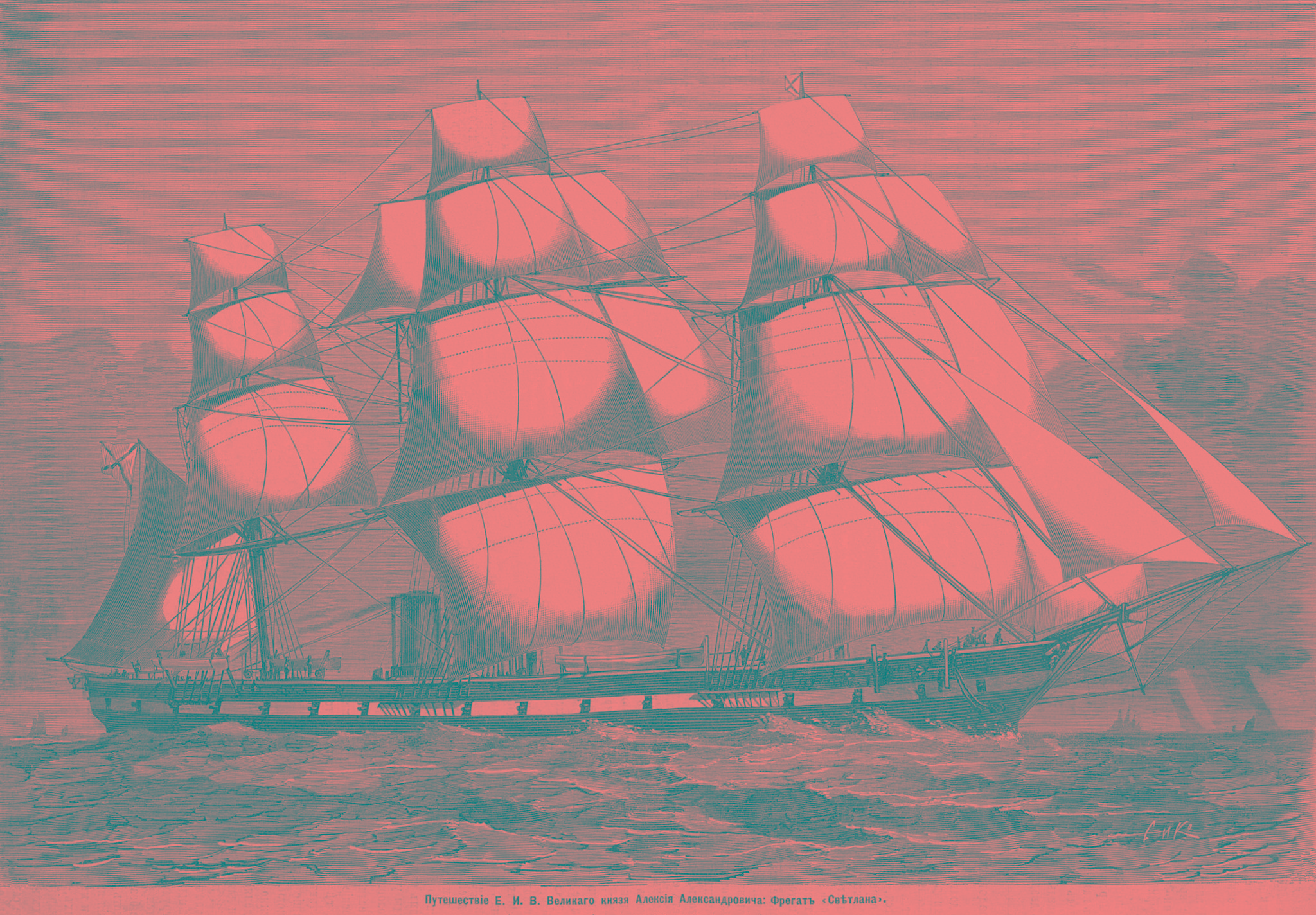

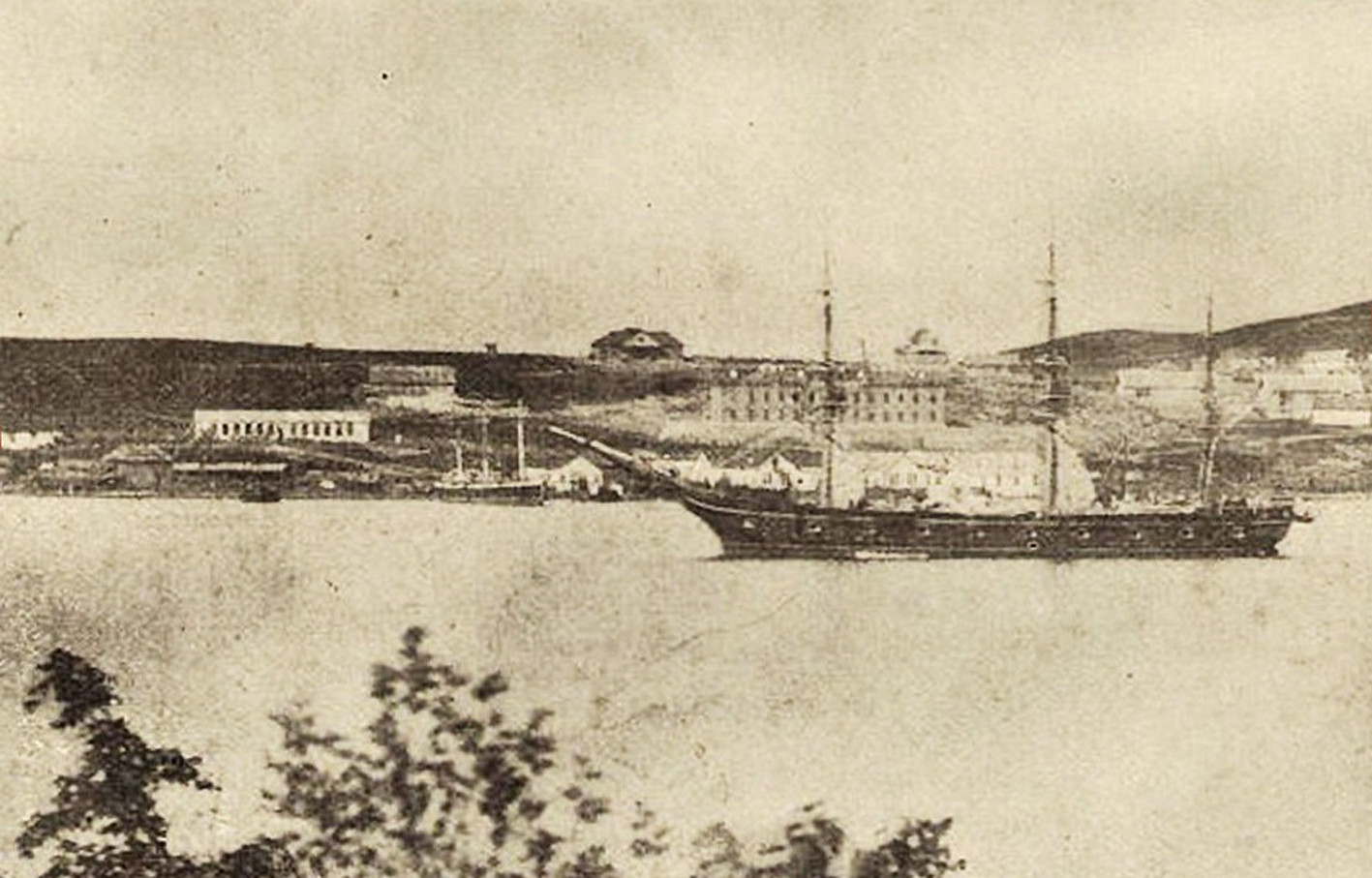

Rosyjska fregata Swietłana zbudowana w 1856 roku. Wyporność 3200 ton, prędkość 11,5 węzła. Wymiary: 67,8 x 14,4 x 6,6 m. Uzbrojona początkowo w 40 armat 60-36 funtowych SB. !869/70 przezbrojona w 10x203 BL, 1x152 BL i 4x87 BL (w 1874 zmniejszono liczbę armat 203mm o 4 a zwiększono liczbę armat 152mm do 6). Wycofana w 1892 roku.
Załączniki
Swietłana 1.jpg
Swietłana 1.jpg (67.78 KiB) Przejrzano 2046 razy
Swietłana (Władywostok).jpg
Swietłana (Władywostok).jpg (295.64 KiB) Przejrzano 2046 razy
