ramm pisze:Fota ze strony, która zajmuje cyfrową koloryzacja zdjęć. Chciałbym sie dowiedzieć, moze znawcy sie wypowiedżą, dlaczego w OKRETACh wyrzutnie maja czerwone wnętrze? Modelarska ciekawośc mnie zżera.

Jak już pisałem, zaskoczyły mnie torpedy bez głowic. Po Twoim pytaniu zbaraniałem i sięgnąłem do monografii Takao.
Z rysunków wynika, że rury wyrzutni kończą się na pierwszym pierścieniu za osłoną obsługi.
Natomiast te rury, które biegną do czwartego "żebra" od osłony to są torpedy, ale bez głowic !
Elementy malowane na czerwono to wnętrze torpedy. Prawdopodobnie zbiornik na tlen i pierścień, do którego montowana była głowica bojowa.
Piszę prawdopodobnie, bo nie wiem czy bliżej głowicy był zbiornik tlenu, czy nafty.

W uzupełnieniu mojego poprzedniego wpisu.
Fotka tworząca okładkę OKRĘTÓW w monografii Takao jest datowana na 21 grudnia 1939 roku.

[quote="Peperon"]
Natomiast te rury, które biegną do czwartego "żebra" od osłony to są torpedy, ale bez głowic !
quote]

Ta na drugim planie, ma czerwone "wnętrze".

Dla Okrętów torpedy podrasowano na czerwono, no i dodano chmurki oraz kolor na osłonach?anten.

Nie będę się spierał o kolory torped. Jak będę u Janusza to zapytam skąd je wziął.
Chmurki owszem widzę dorzucone, ale układ na zdjęciu wrzuconym przez ramma też według mnie odbiega od oryginału.
Twoje zdjęcie potwierdza moją diagnozę - torpedy bez głowic - dzięki za nie.
Możesz wskazać te osłony anten ? Ja na okładce widzę tylko kolorowe flagi sygnałowe.

Dla jasności;

1.Podrasowane zdjęcie, jak dla mnie ok, a nawet bardziej. Dla Pana Janusza proszę przekazać

2.Nie chodzi o to by się spierać, Według mnie, jeden wie-znajdzie jedno, drugi uzupełni lub skoryguje i jest ok.

3.Jeszcze jedno zdjęcie torped

4.Anteny-linki sygnałowe, a na nich koszykowate osłony-izolatory?

Chodzi o te stożki ?
Na okładce pisma są szare.

Peperon pisze:Chodzi o te stożki ?
Na okładce pisma są szare.

Dokładnie, a tu czerwonawe.
Co to? jak można spytać.

Prawdę mówiąc to nigdy w to nie wnikałem.
Na wielu fotkach i rysunkach okrętów są umieszczane na końcach anten między masztami lub masztami i wspornikami anten (np. na niszczycielach).
Może mają zwielokrotnić anteny i w ten sposób zapewnić niezawodność systemów łączności ?
Podejrzewam, że Forumowicze mający związki z MarWojem będą wiedzieli co to takiego i jak się zwie.

Chyba tp są sygnały steru, w któRa stronę skręca , wiadomość dla innych w szyku

ramm pisze:Chyba tp są sygnały steru, w któRa stronę skręca , wiadomość dla innych w szyku

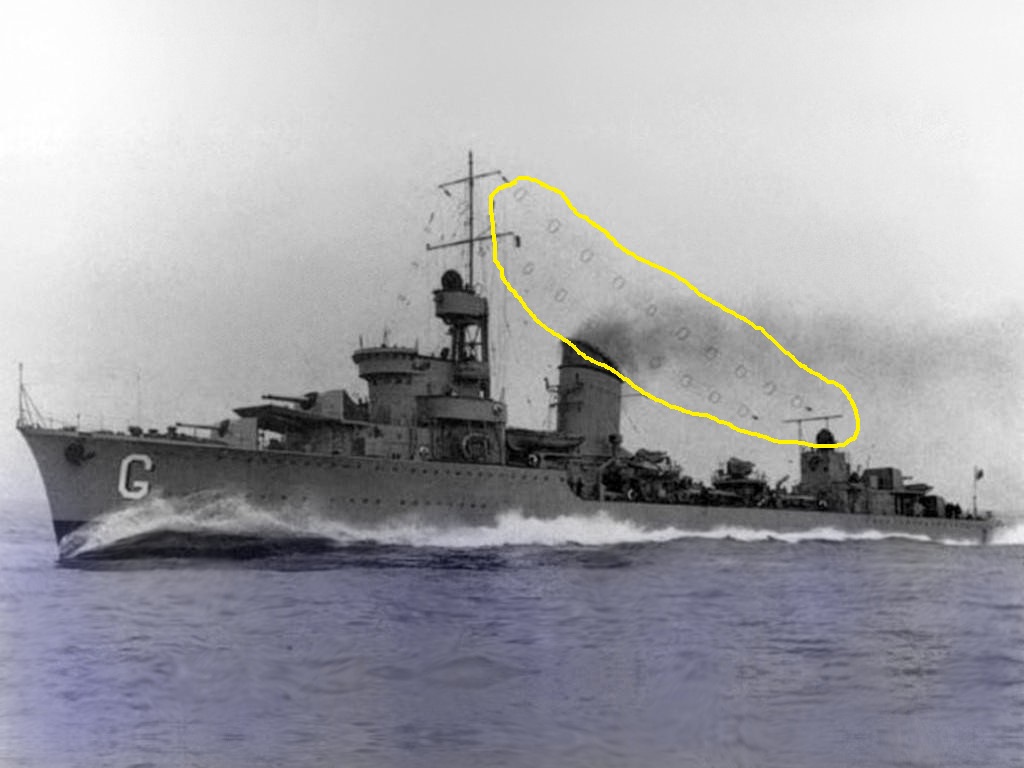

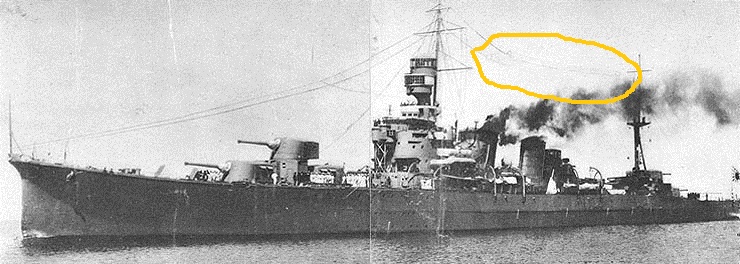

Według mnie po podniesieniu wyglądało to tak na Gromie. A tak na Furutace.

To na Gromie to nie jest to o czym mowa. Wg mnie to tak wygladało

Peperon pisze:

ramm pisze:Chyba tp są sygnały steru, w któRa stronę skręca , wiadomość dla innych w szyku

Według mnie po podniesieniu wyglądało to tak na Gromie.

Antena.

Here is an excellent photograph of the Vanguard. Note that amidships turret. Ammo storage area would have been adjacent to the coal-fired boilers? Those cables attached to the mast were radio antenna for the spark-gap transmitters of the era

ramm pisze:Chyba tp są sygnały steru, w któRa stronę skręca , wiadomość dla innych w szyku

A nie prościej zrobić to flagami sygnałowymi?

Dokładnie.

IMO to mogą być odgromniki.

A na okrętach są jakieś odgromniki? Pytam poważnie. Jak miałyby one działać?


Gdyby zrobić coś takiego jak poniżej to może by zadziałało, ale jaki sens byłby dla czegoś takiego jak na omawianym zdjęciu krążownika?

Marmik pisze:A na okrętach są jakieś odgromniki? Pytam poważnie. Jak miałyby one działać?


Gdyby zrobić coś takiego jak poniżej to może by zadziałało, ale jaki sens byłby dla czegoś takiego jak na omawianym zdjęciu krążownika?

co to za cudo jest?

dakoblue pisze:

Marmik pisze:A na okrętach są jakieś odgromniki? Pytam poważnie. Jak miałyby one działać?


Gdyby zrobić coś takiego jak poniżej to może by zadziałało, ale jaki sens byłby dla czegoś takiego jak na omawianym zdjęciu krążownika?

co to za cudo jest?

USS Wright po przebudowie
http://en.wikipedia.org/wiki/USS_Wright_%28CVL-49%29
