Kanonierki

Napoleon · Post autor: **Napoleon** » 2022-10-03, 17:00

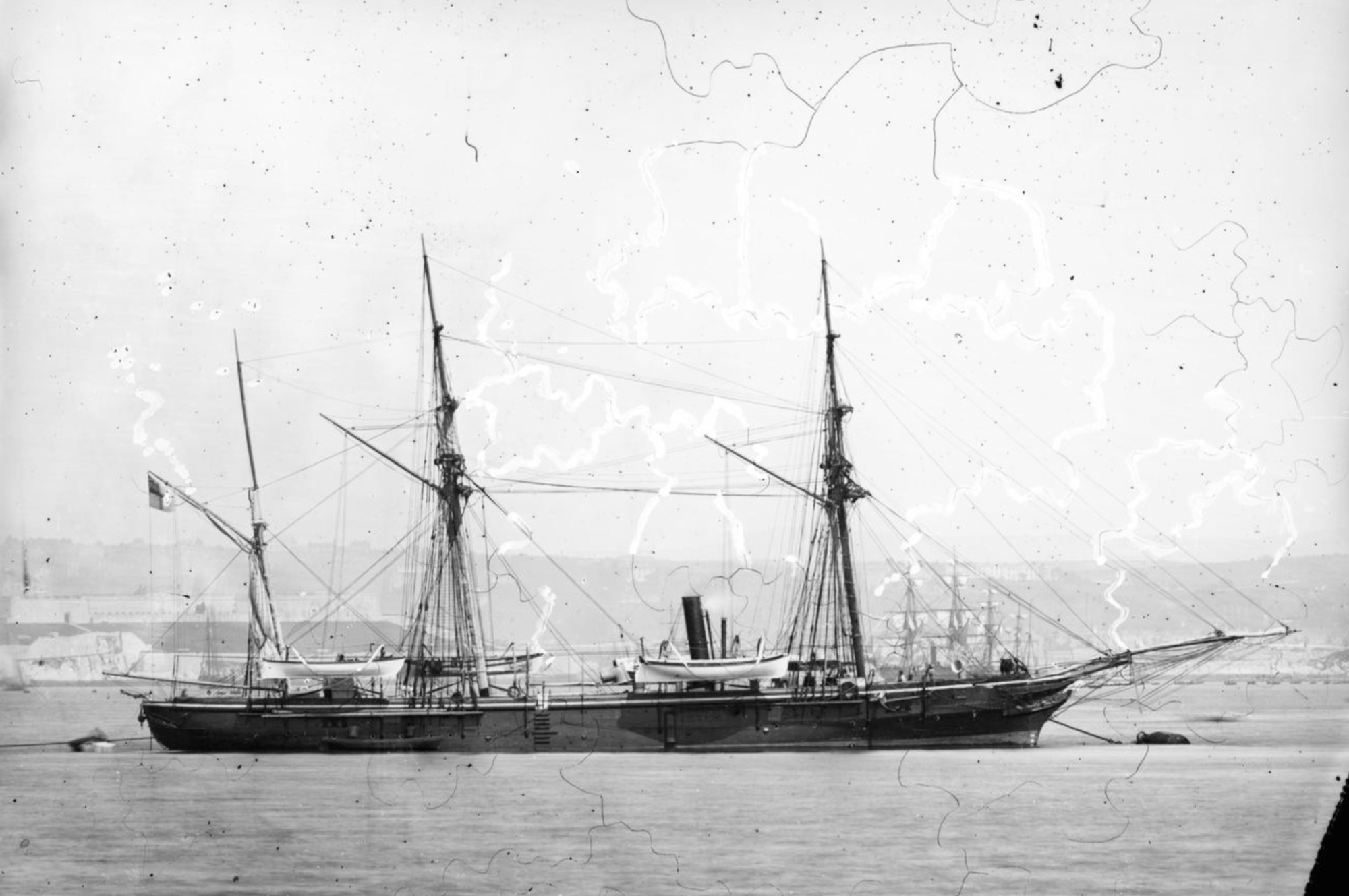

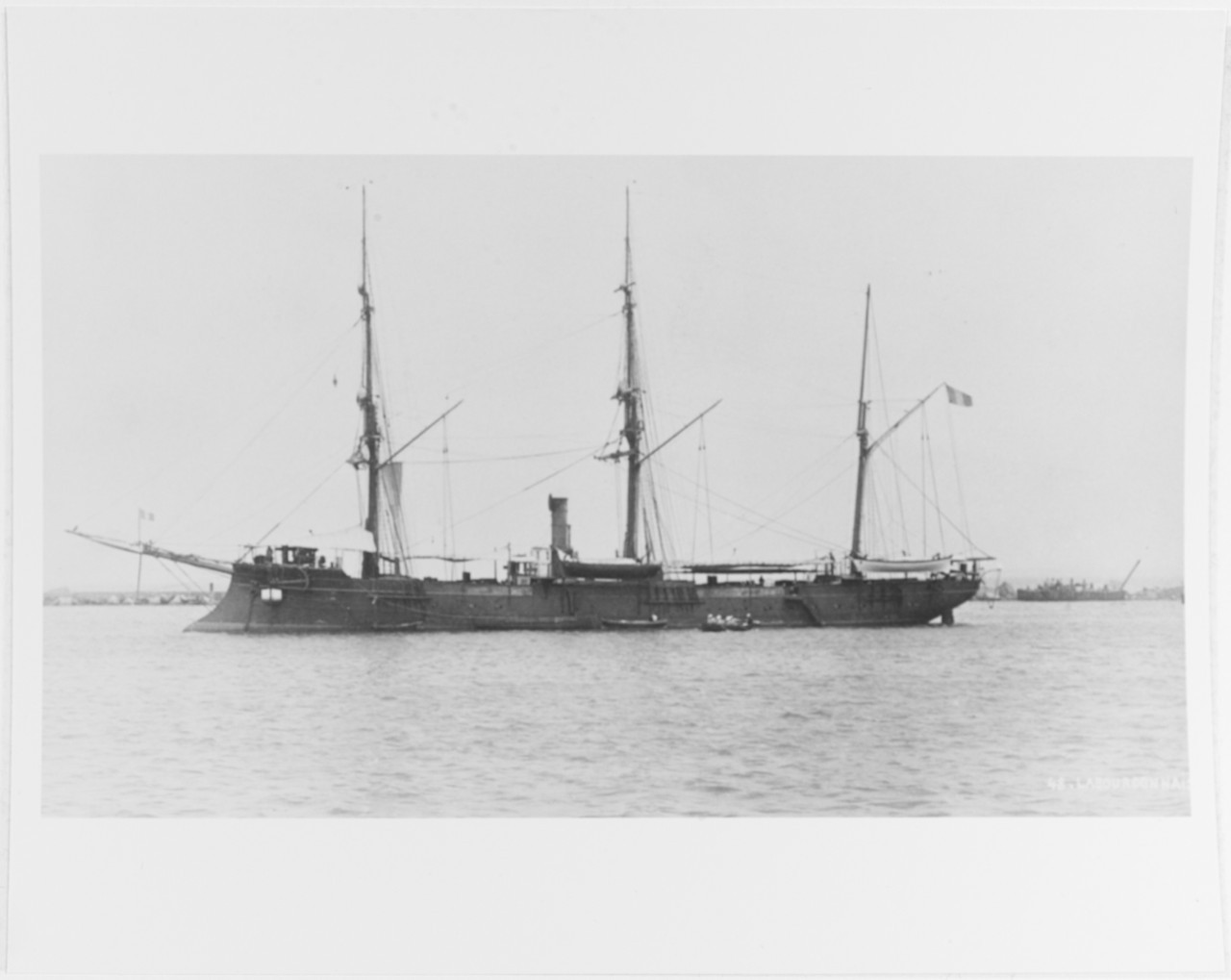

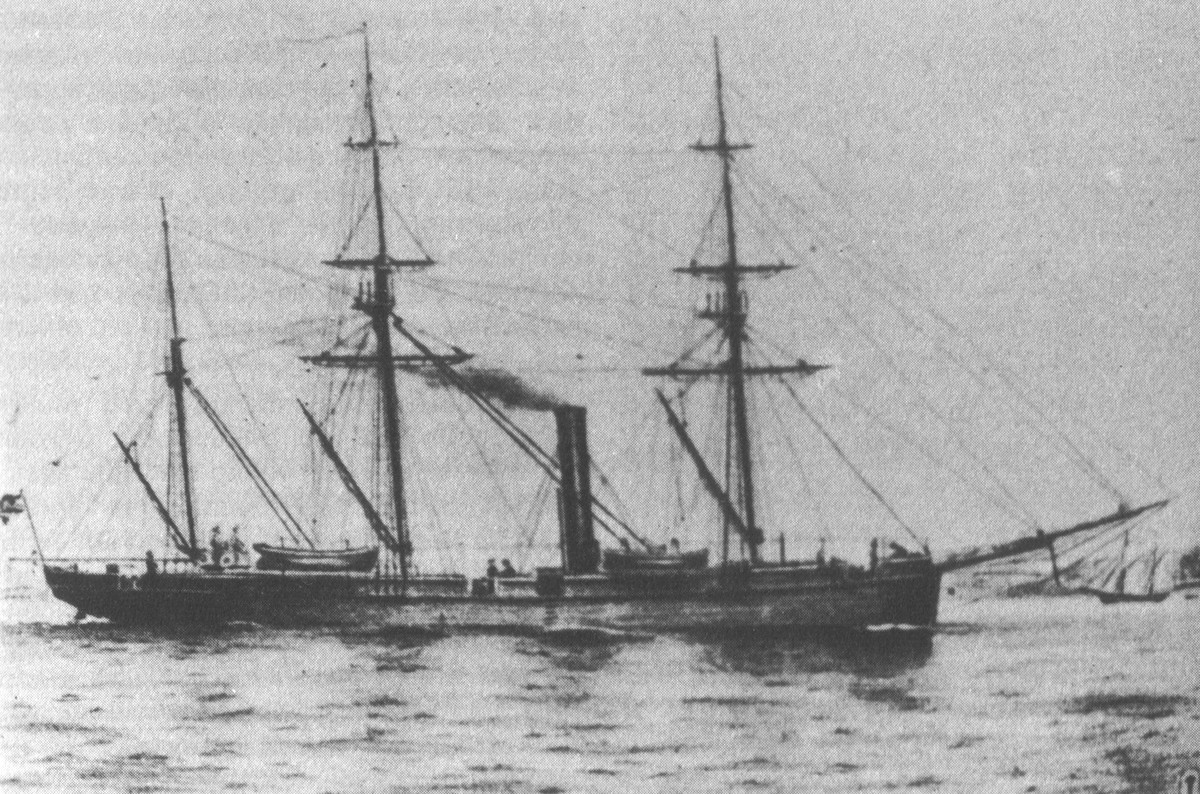

Francuskie kanonierki (slupy, awiza) Bouvet (drugi okręt o tej nazwie) i Perseval. Wodowane kolejno w 1876 i 1879 roku. Wyporność ok. 850 ton, prędkość 11-11,5 węzłów. Wymiary: 60,75 x 8,6 x 4 m. Uzbrojenie: 3x138 BL, 1x100 BL (Perseval - 4x138 BL) i kilka lekkich działek rewolwerowych 37 mm. Konstrukcja mieszana (drewniano-żelazna).

Napoleon · Post autor: **Napoleon** » 2022-10-05, 17:44

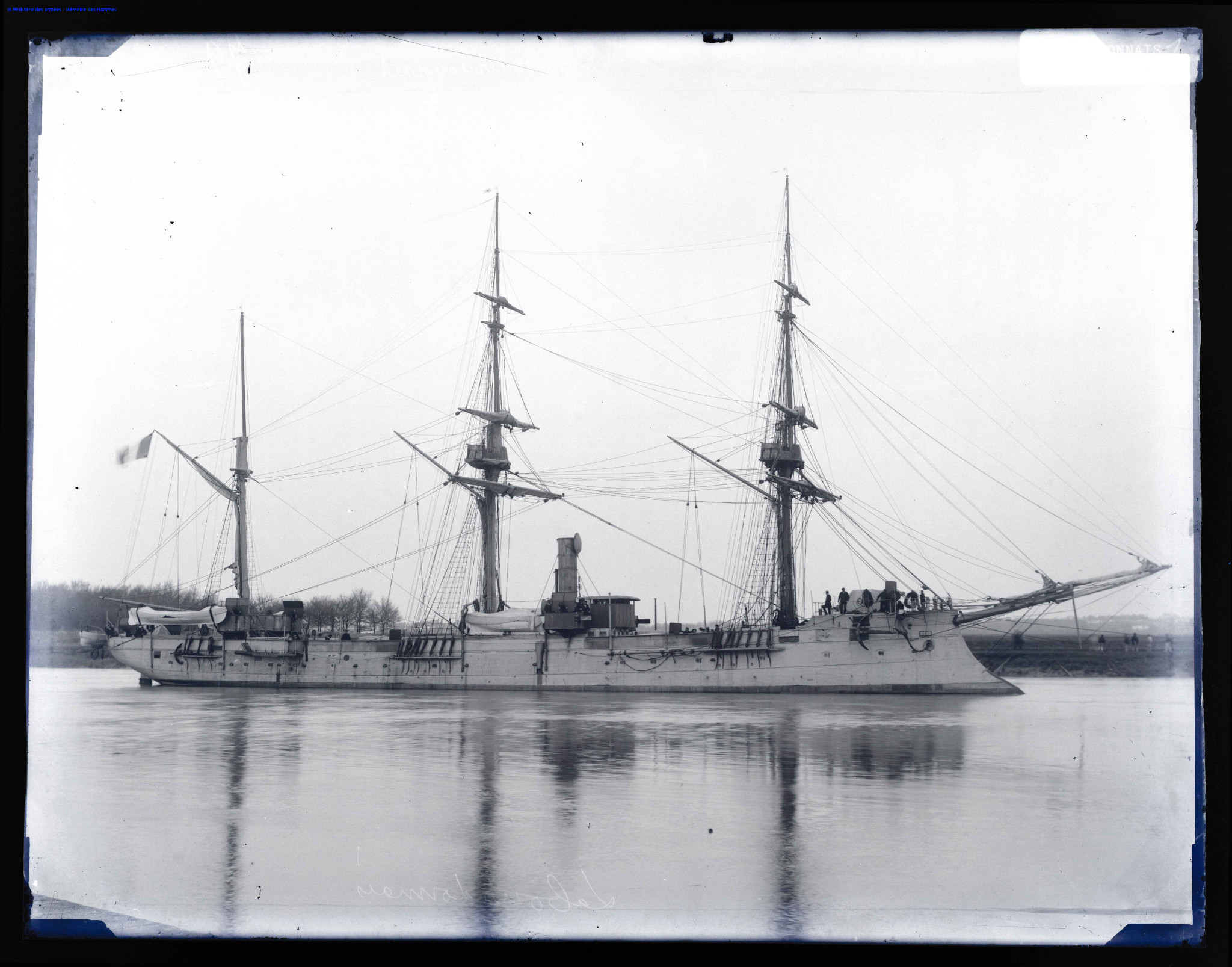

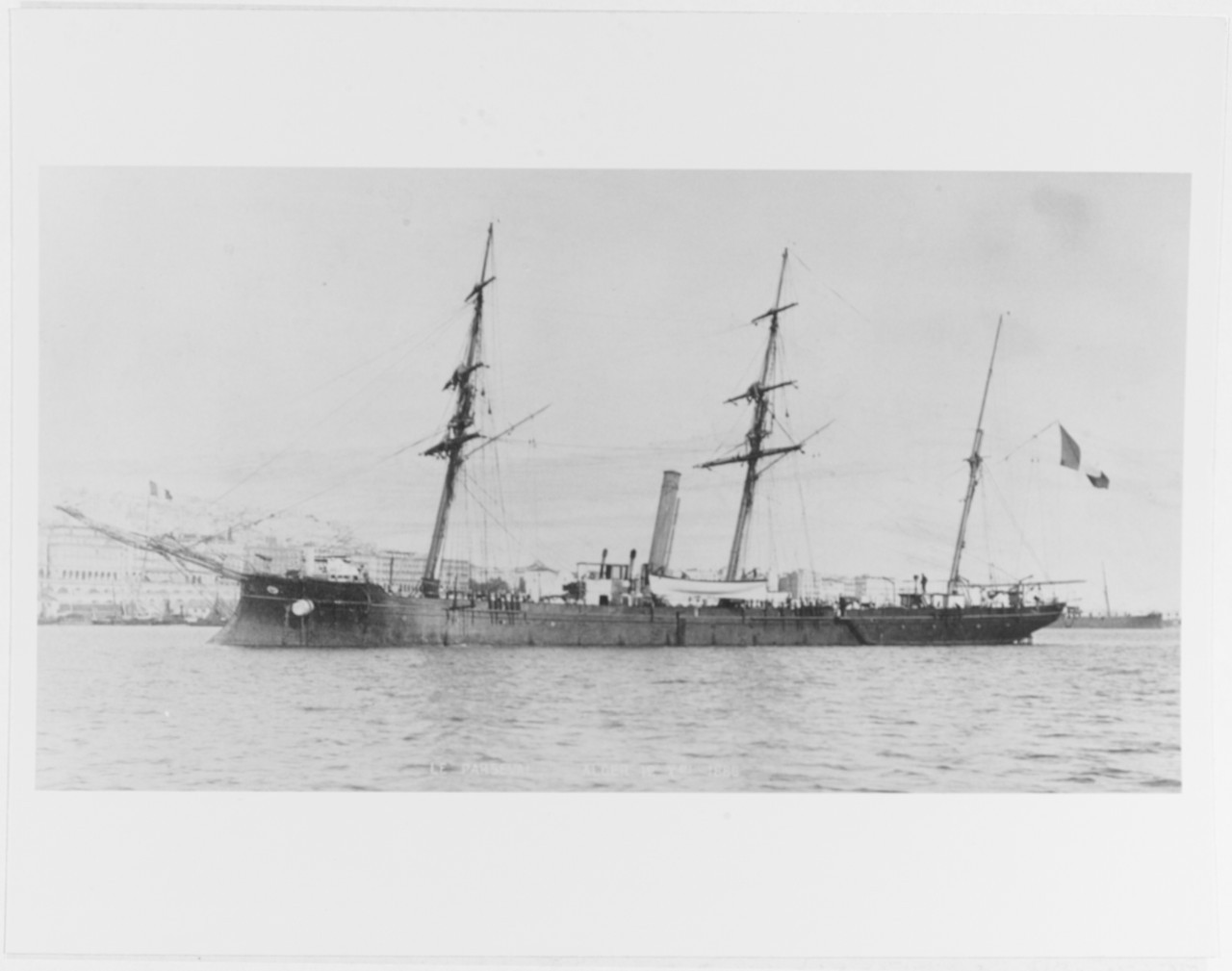

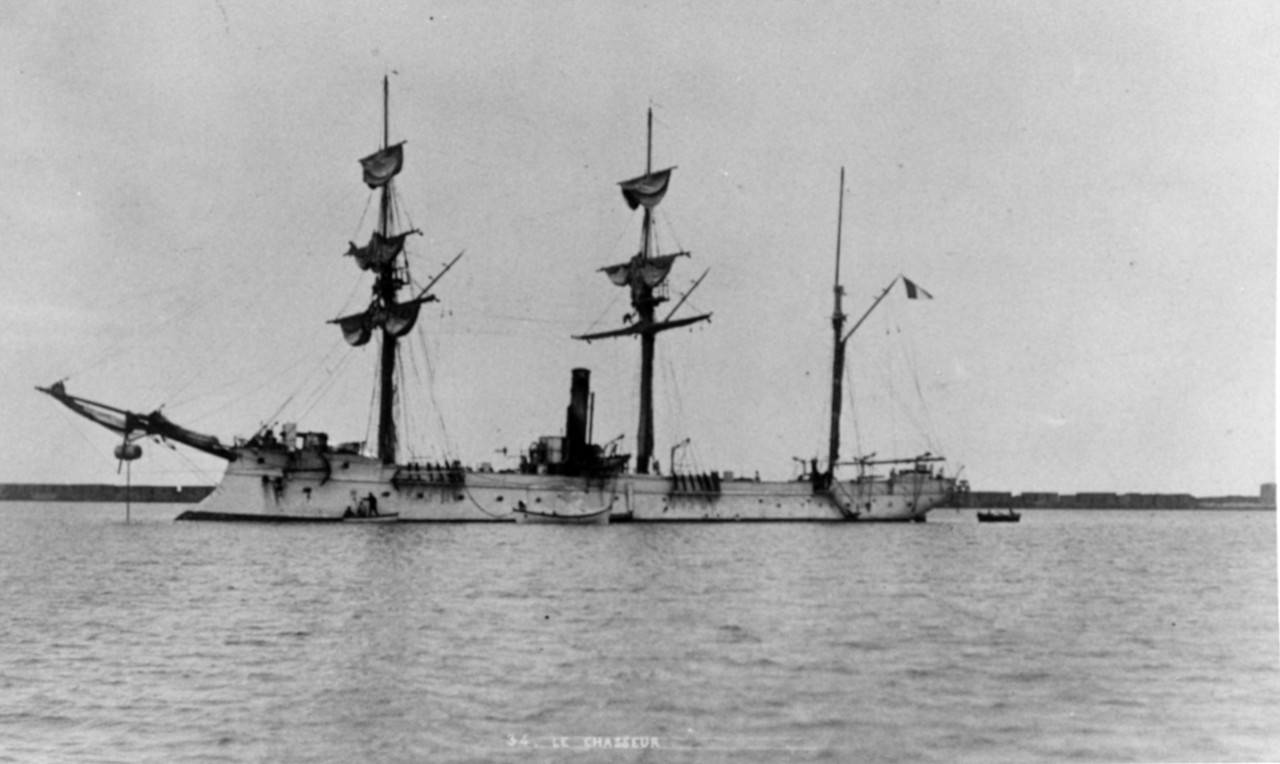

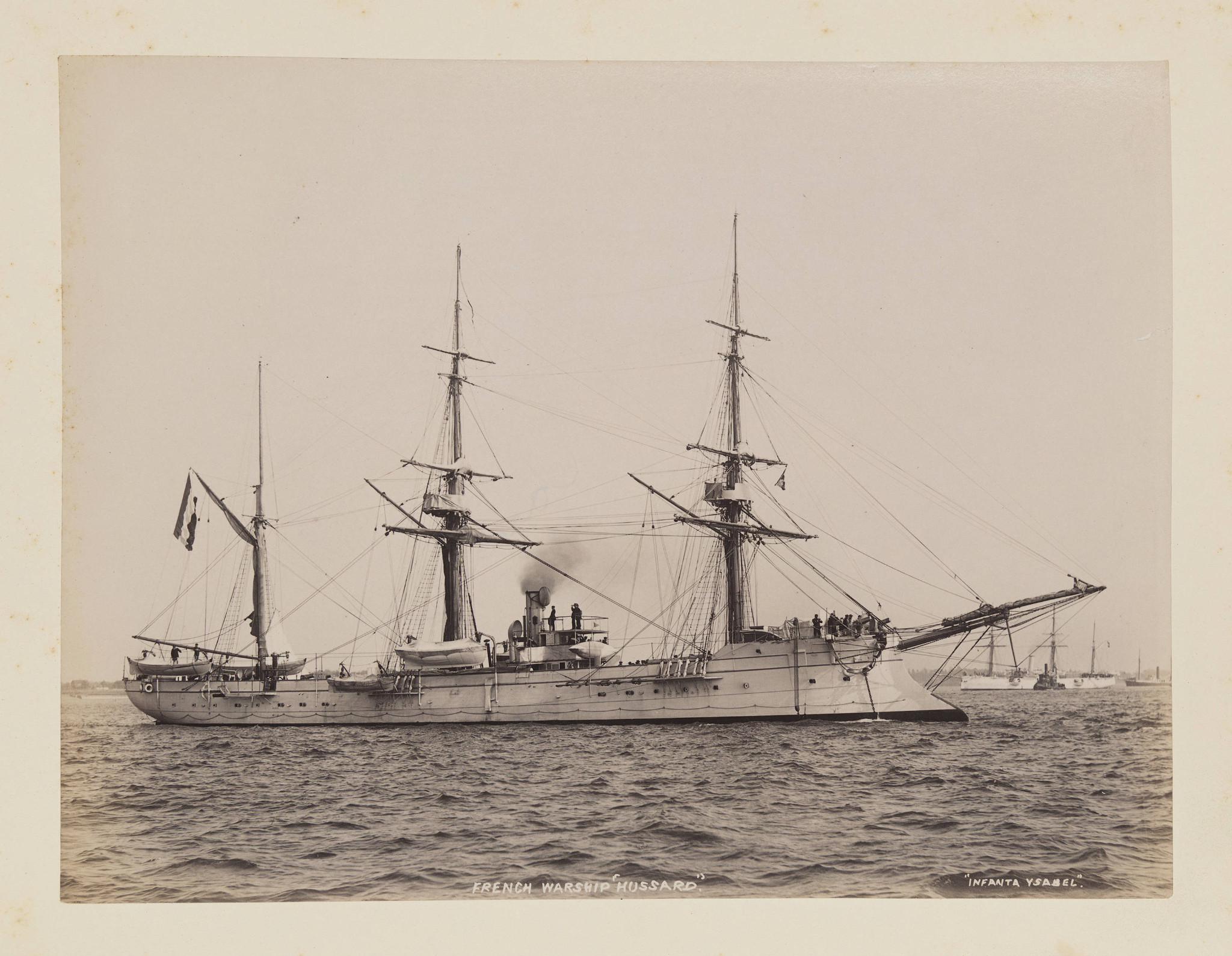

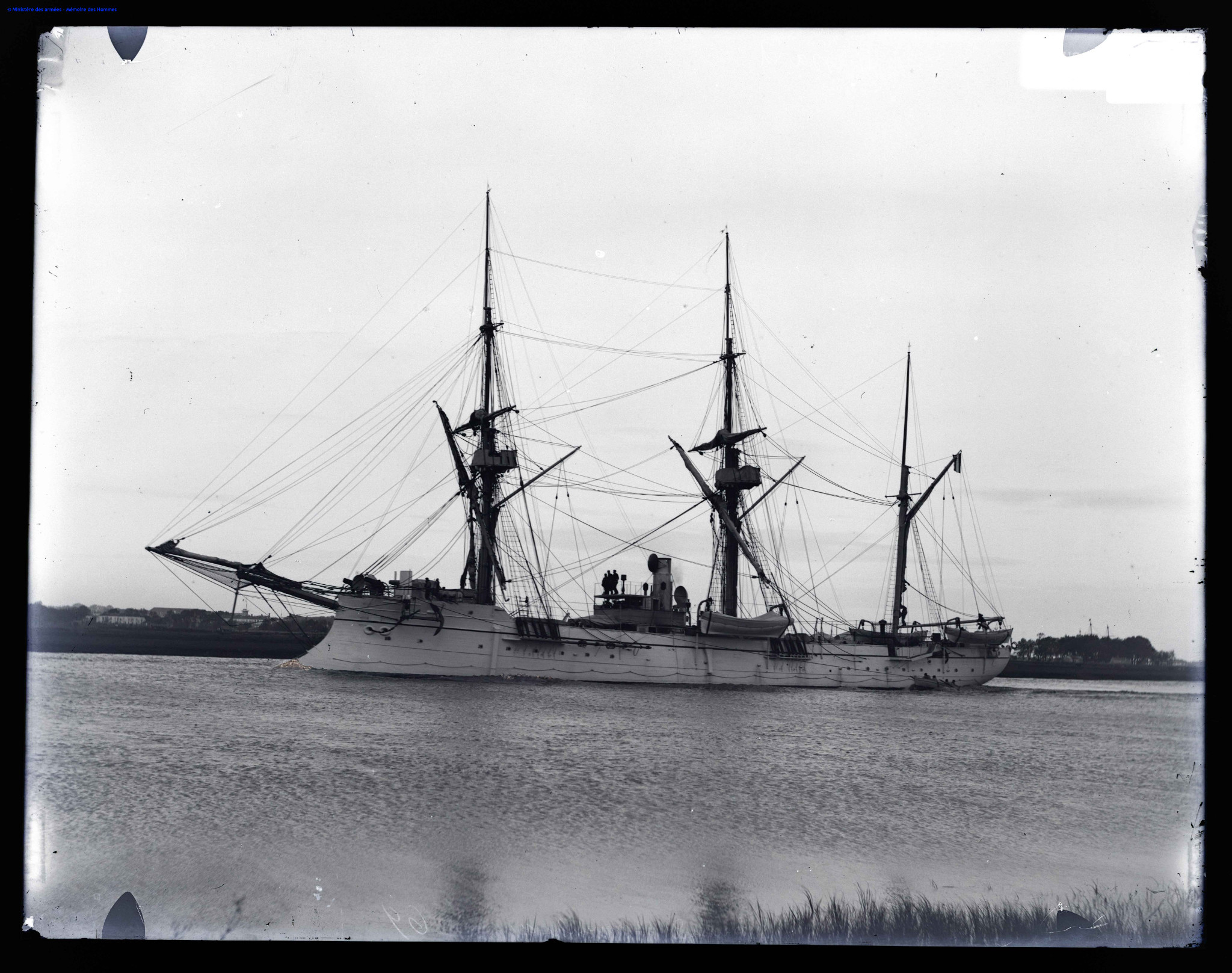

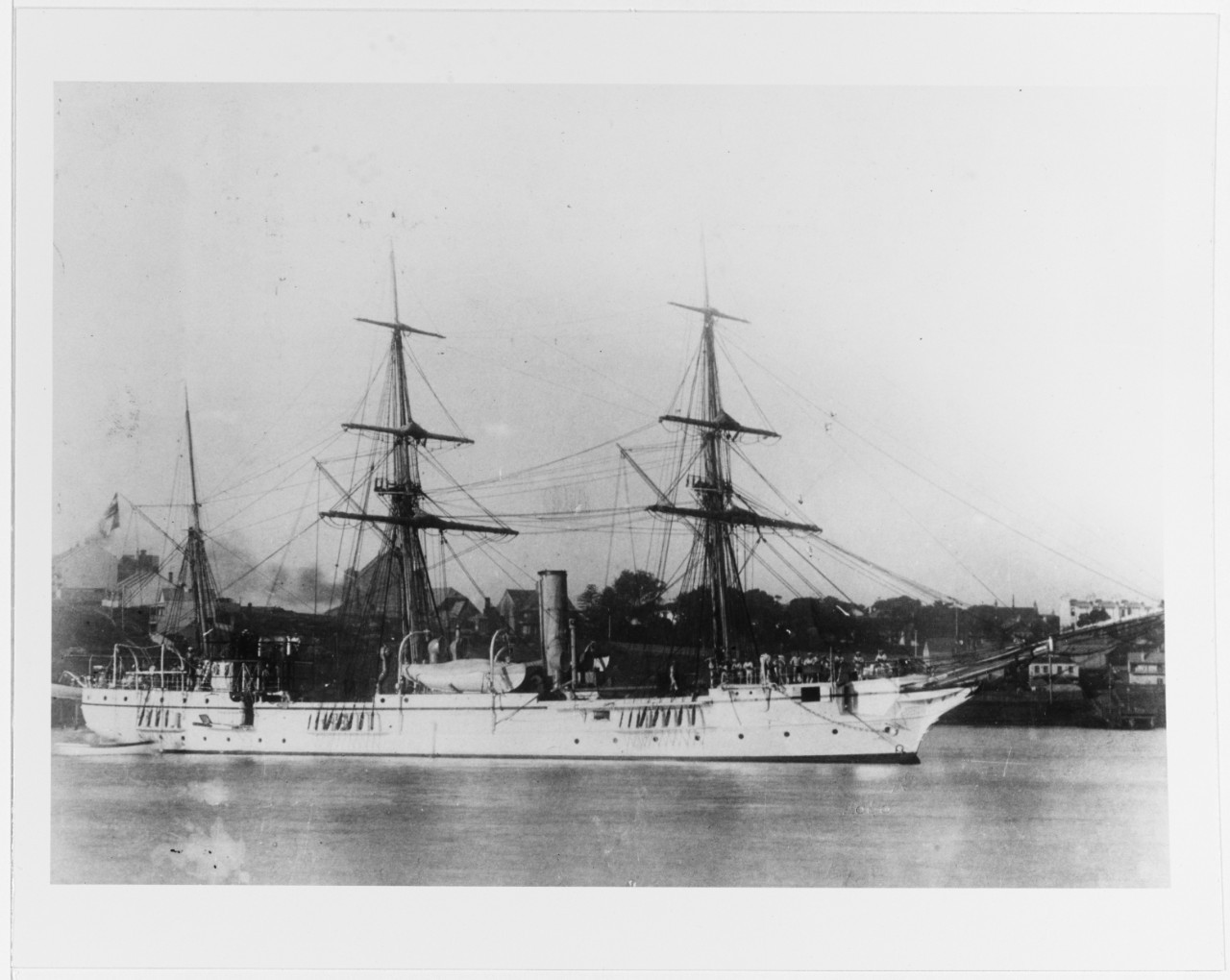

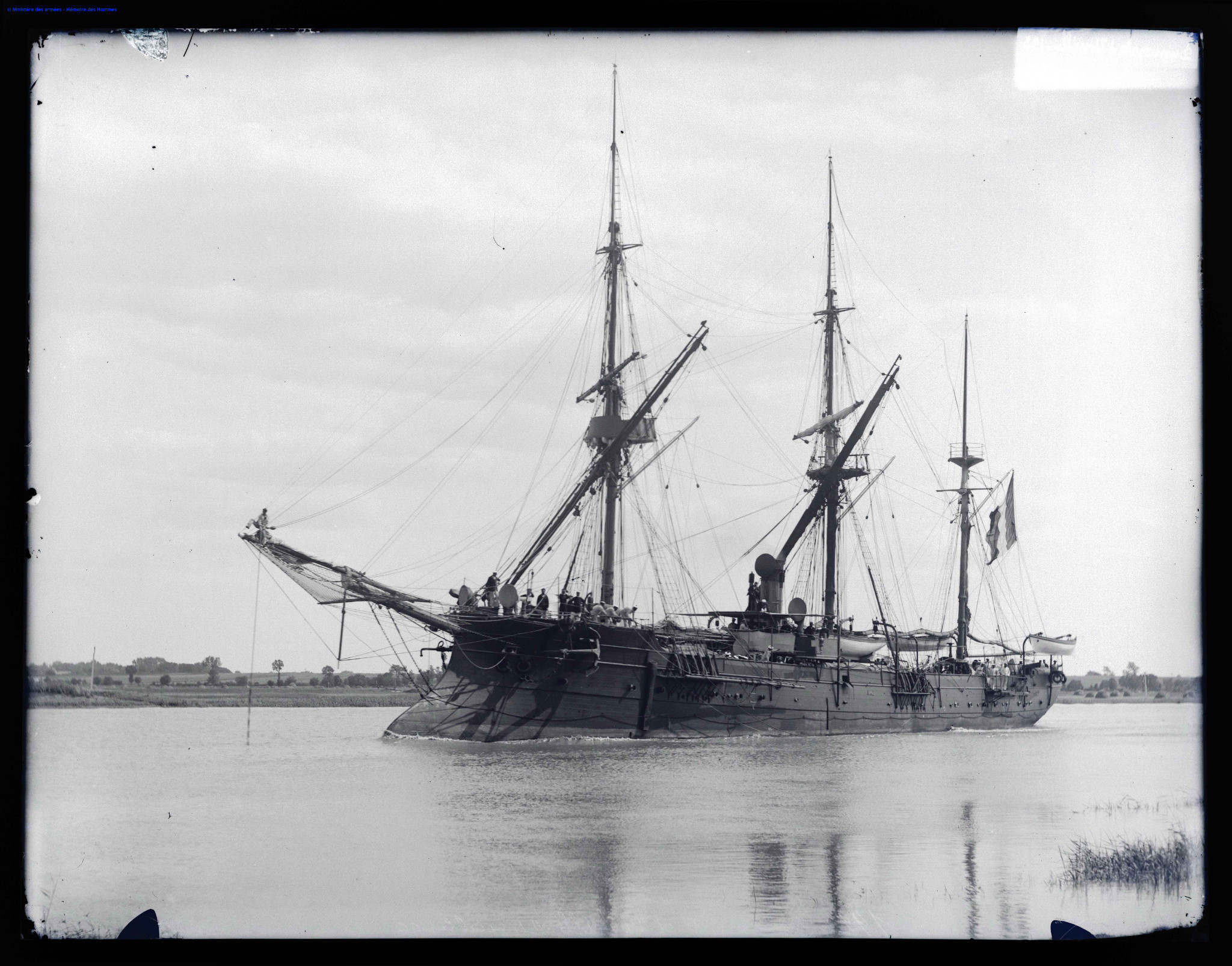

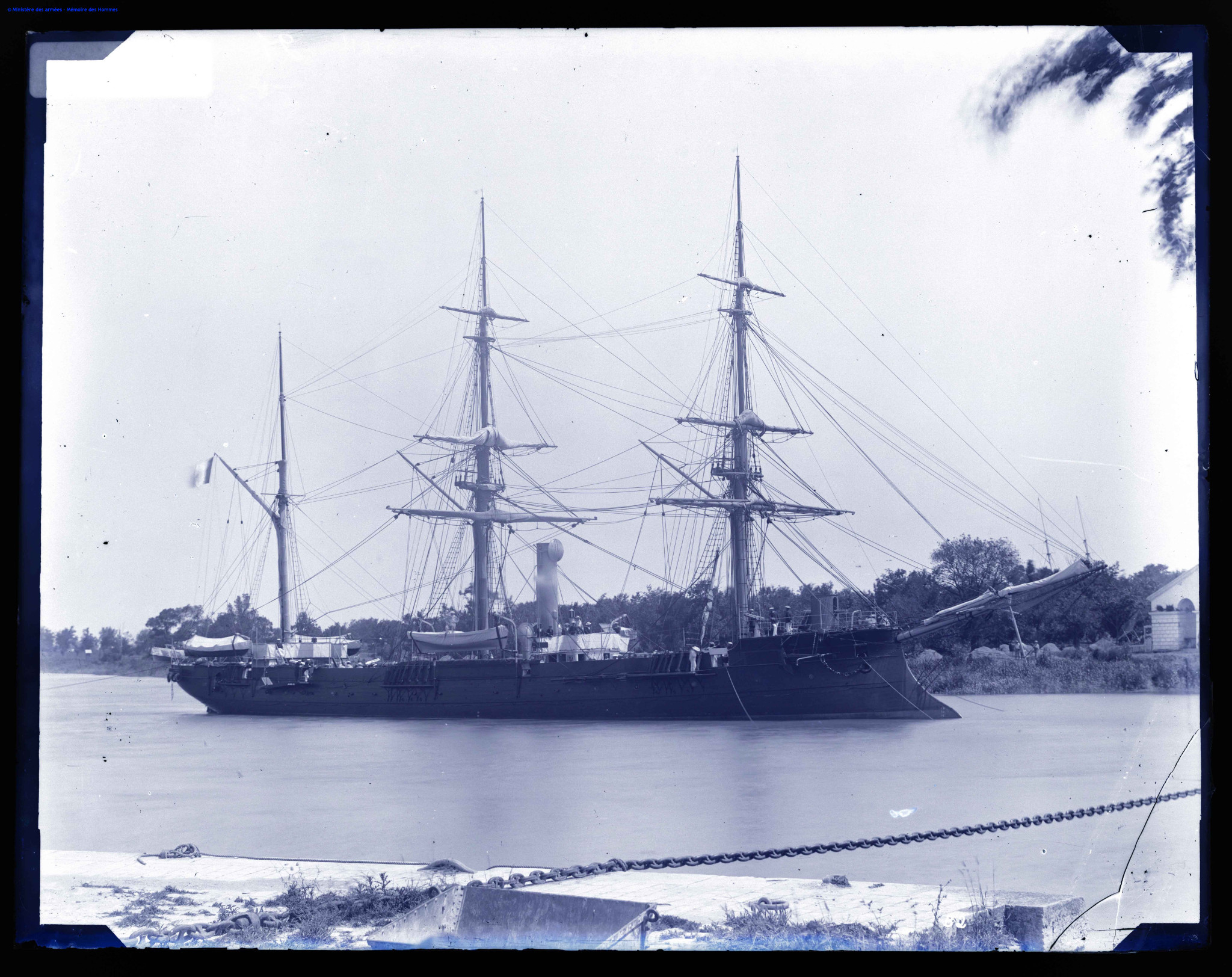

Podobne do jednostek typu Perseval, 6 kanonierek (slupów, awiz) typu Bisson (kolejne to: Chasseur, Dumont d'Urville, Hussard, LaBourdannaise i Voltigeur). Wypornośc ok. 850 ton, prędkość 11,5-12 węzłów. Wymiary: 61,3-61,5 x 8,7 x 3,9-4,3 m. Uzbrojenie: 4x138 BL, kilka lekkich działek rewolwerowych (Bisson i d'Urville: 3x138 BL, 1x100 BL).LaBourdonnaise rozbił się u brzegów Madagaskaru w 1893 roku. Wszystkie wycofano ze służby w latach 90.

Napoleon · Post autor: **Napoleon** » 2022-10-07, 20:37

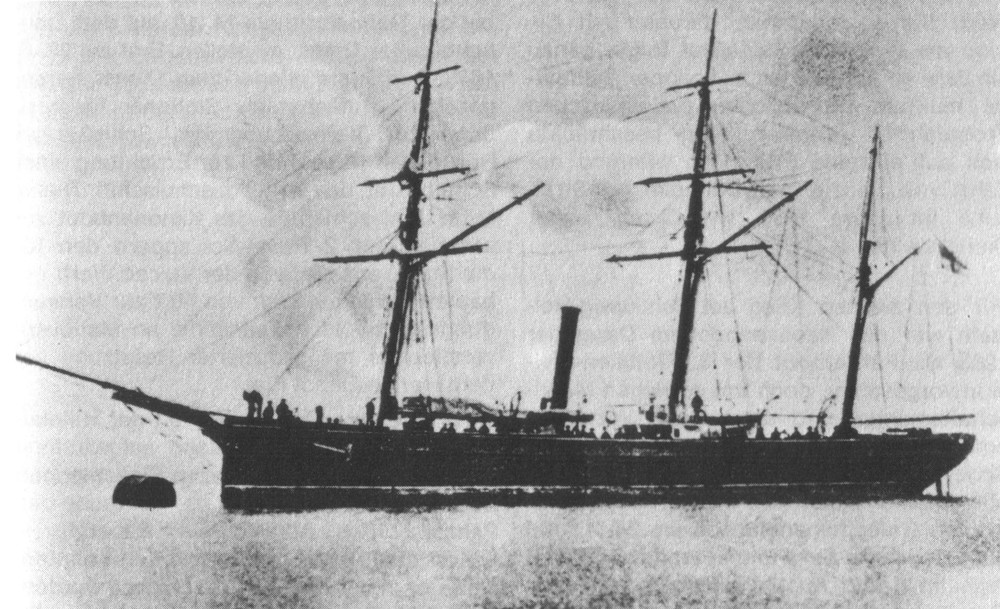

Brytyjskie kanonierki Arab i Lily. Wodowane w 1874 roku. Wyporność 620 ton, prędkość 10,5 węzła. Wymiary: 45,7 x 8,7 x 3,9 m. Uzbrojenie: 1x178 ML, 2x160 ML. Konstrukcja żelazno-drewniana. Lily rozbił się w 1990 roku, Arab w tym samym roku został wycofany ze służby.

Napoleon · Post autor: **Napoleon** » 2022-10-10, 14:01

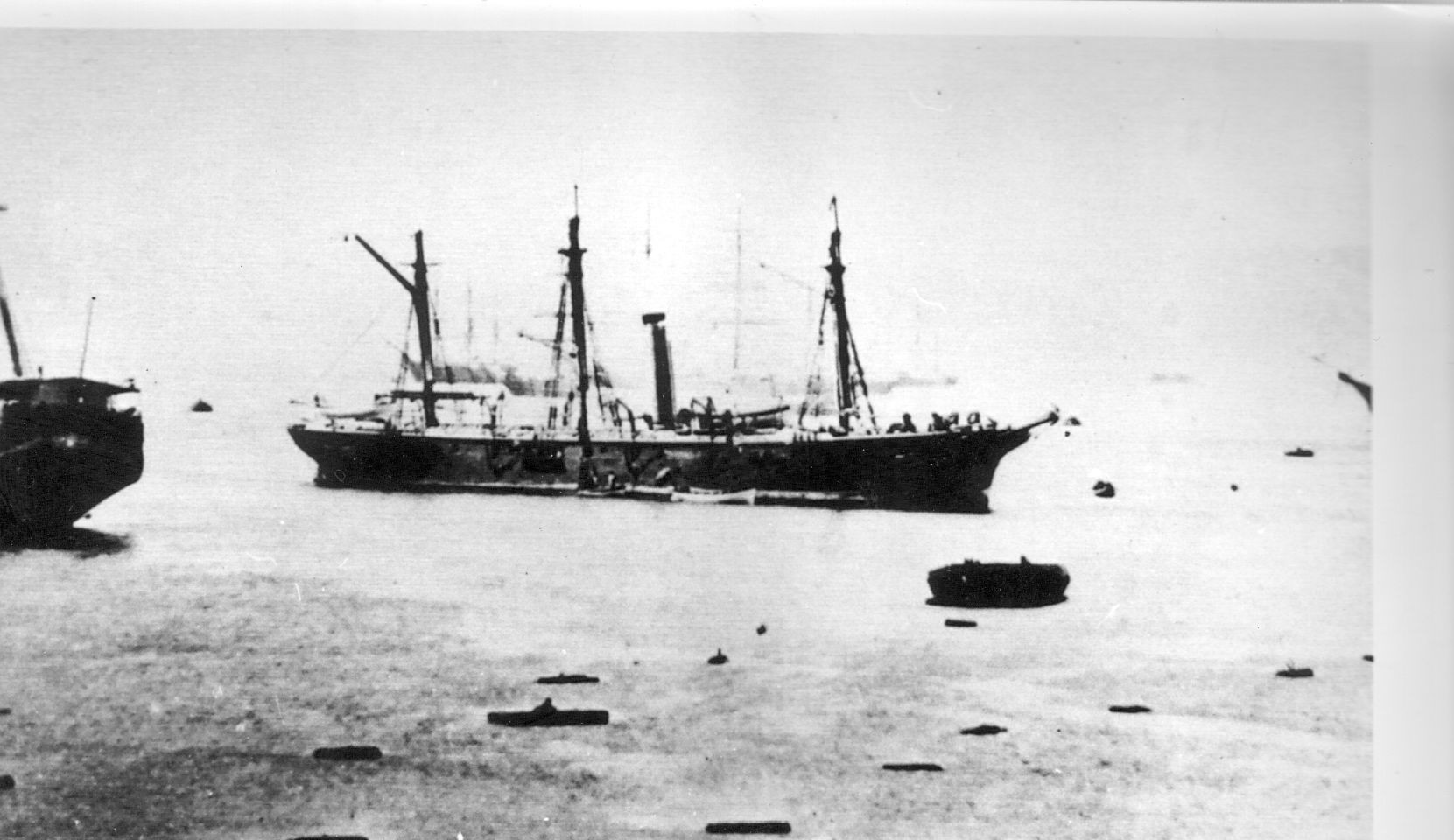

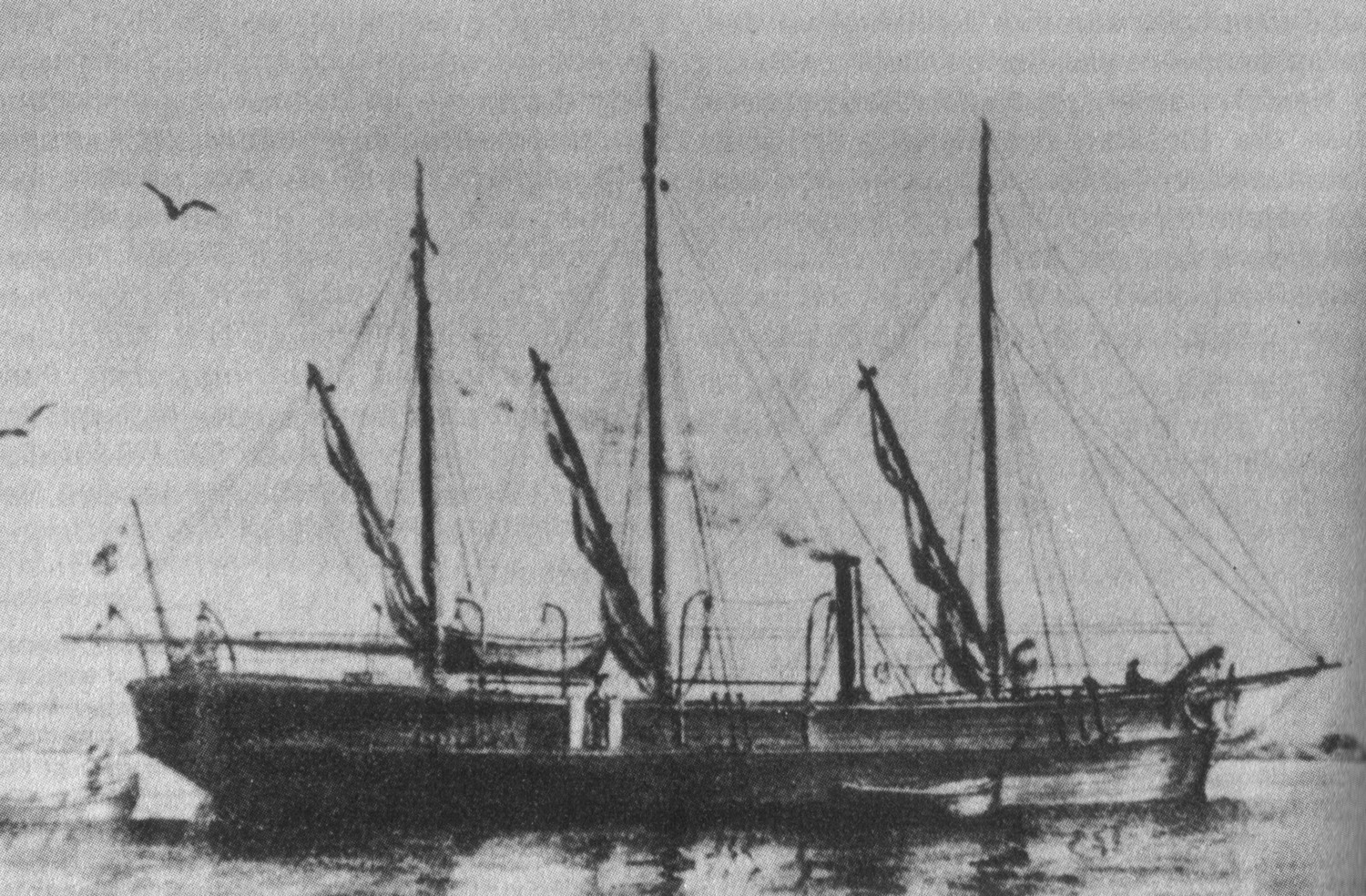

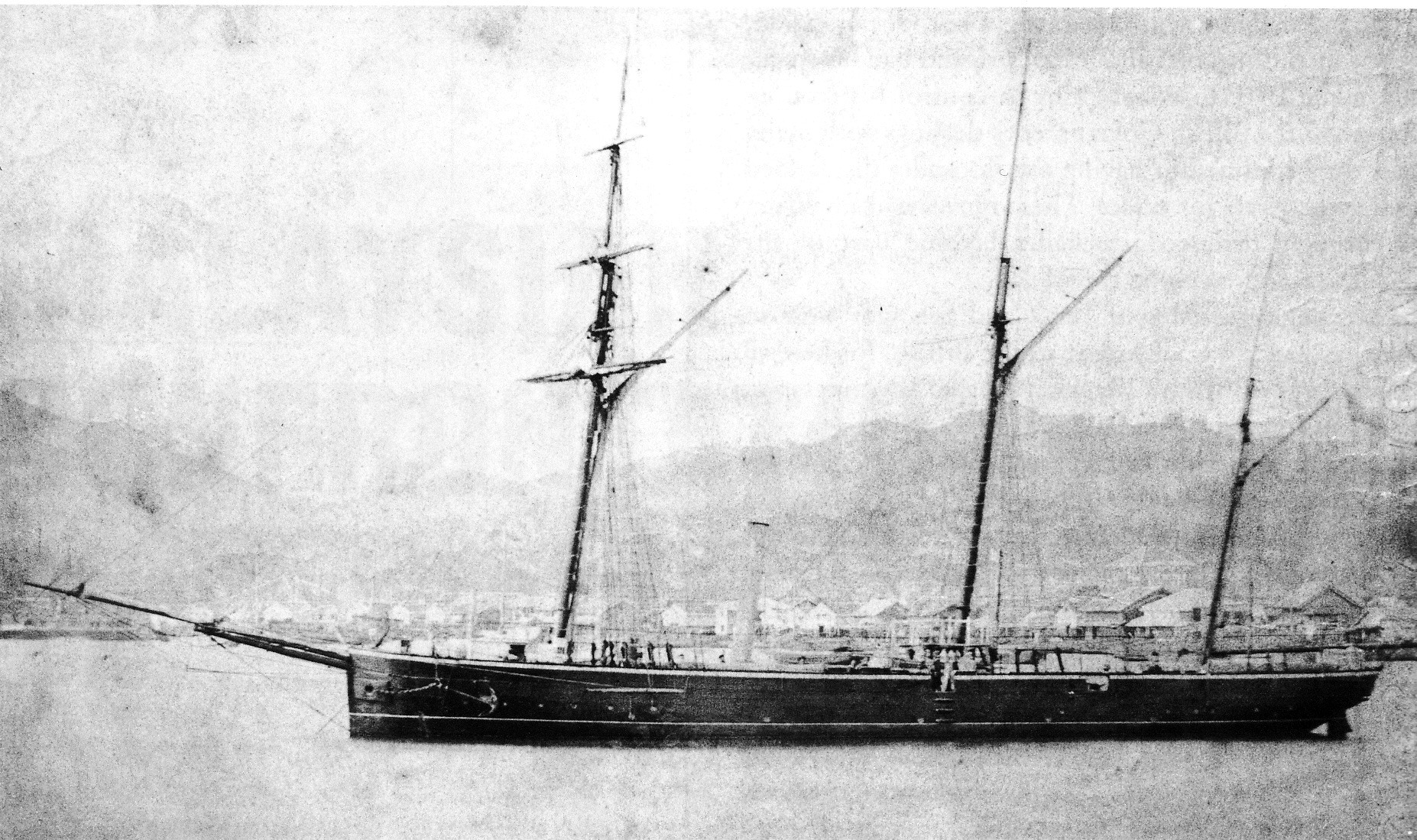

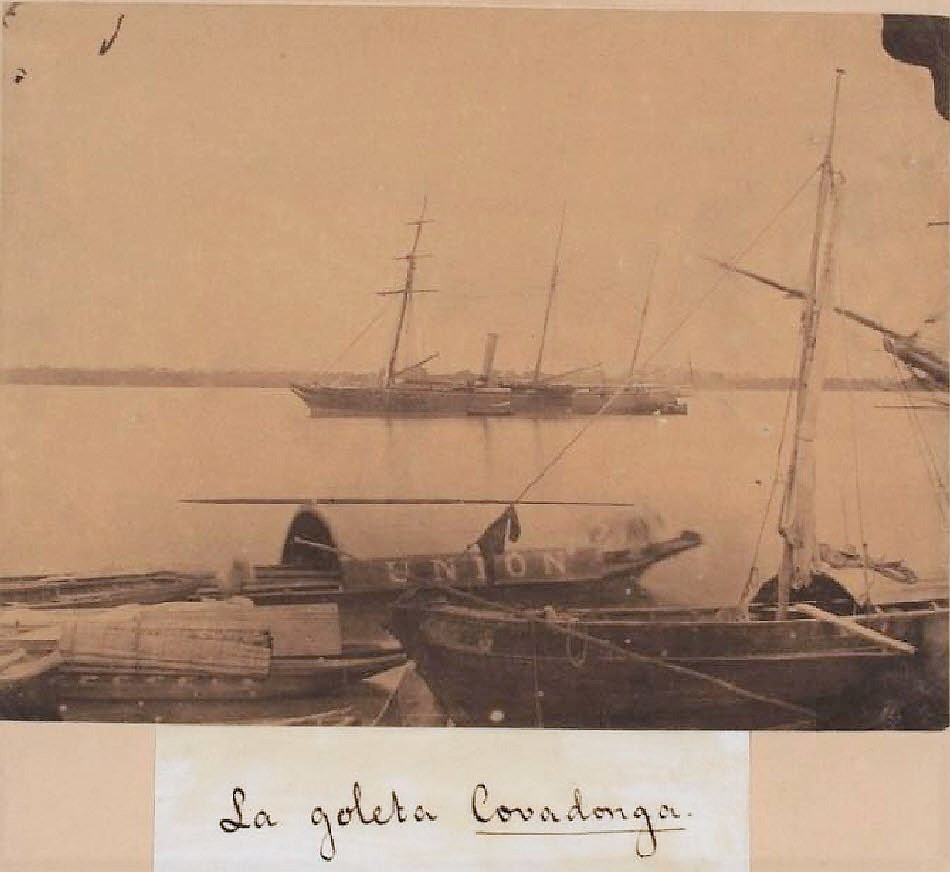

Chilijska kanonierka Covadonga. Zbudowana jako jednostka hiszpańska (slup, kanonierka), podczas konfliktu Hiszpanii z Chile i Peru, w listopadzie 1865 roku, została zdobyta koło Papudo przez korwetę Esmeralda i wcielona w skład floty chilijskiej pod nie zmienioną nazwą. Uczestniczyła w parę miesięcy później w starciu pod Abtao. W 1879 roku wzięła udział w wojnie z Peru i Boliwią. Pomimo leciwego wieku aktywnie uczestniczyła w działaniach odznaczając się w bitwie pod Iquique (ścigając ją, peruwiański pancernik Independencia wpadł na skały i został utracony). W październiku 1880 roku, podczas blokady Callao, została zniszczona koło Chancay przez peruwiański brander (czy jak kto woli statek-pułapkę).
Wyporność 630 ton, prędkość 8 węzłów. Wymiary: 48,5 x 7,1 x 3,1 m. Uzbrojenie w służbie hiszpańskiej i początkowo chilijskiej: 2x68 f SB, 1x32f SB. Później przezbrajana. Podczas wojny z Peru uzbrojona była w 2x163 ML. Konstrukcja drewniana.

Napoleon · Post autor: **Napoleon** » 2022-10-11, 16:23

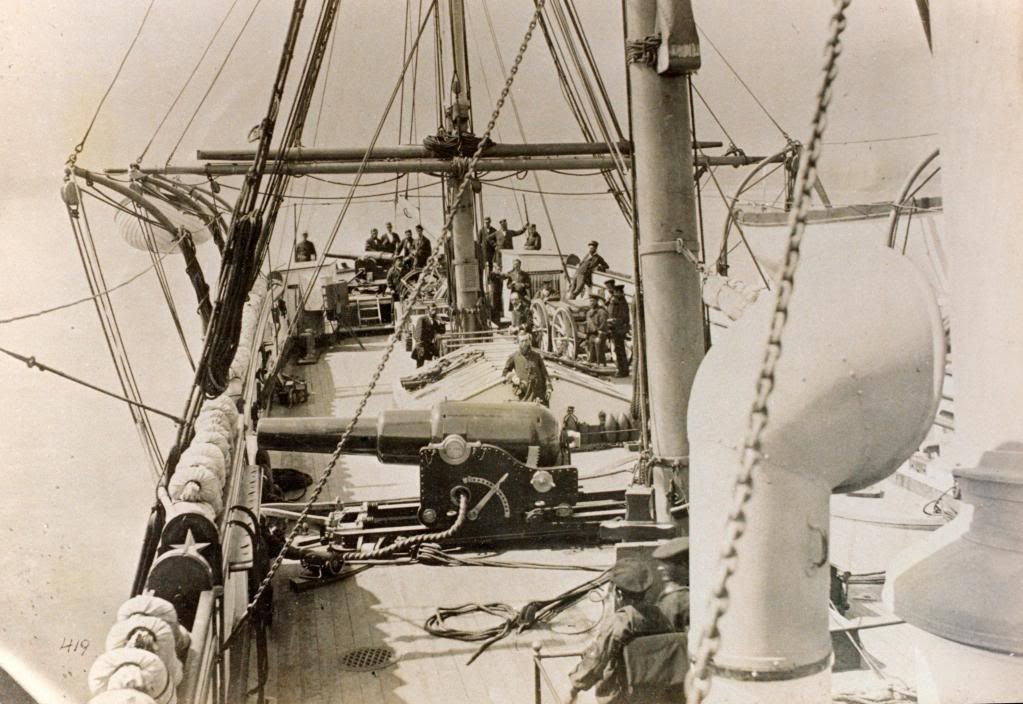

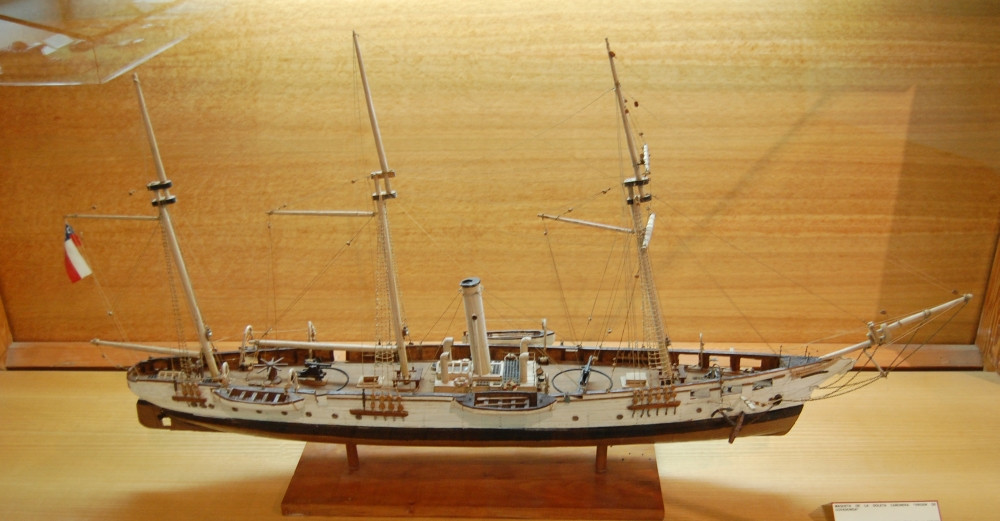

Chilijska kanonierka (slup) Magallanes. Zbudowany z myślą o służbie na wodach południowych (Ziemia Ognista). Wodowany w 1874 w Anglii. Wyporność ok. 770 ton, prędkość 11,5 węzłów. Wymiary: 59,9 x 9,1 x 3,5 m. Uzbrojenie początkowe: 1x178 ML, 1x160 ML, 1x95 BL, potem także kilka mitraliez. W latach 80. przezbrojony w 2x152 BL (plus kilka małych i mitraliez). Aktywnie uczestniczył w wojnie z Peru na przełomie lat 70/80 oraz w wojnie domowej 1891 roku. Wycofany ze służby pod koniec wieku.

Napoleon · Post autor: **Napoleon** » 2022-10-13, 23:27

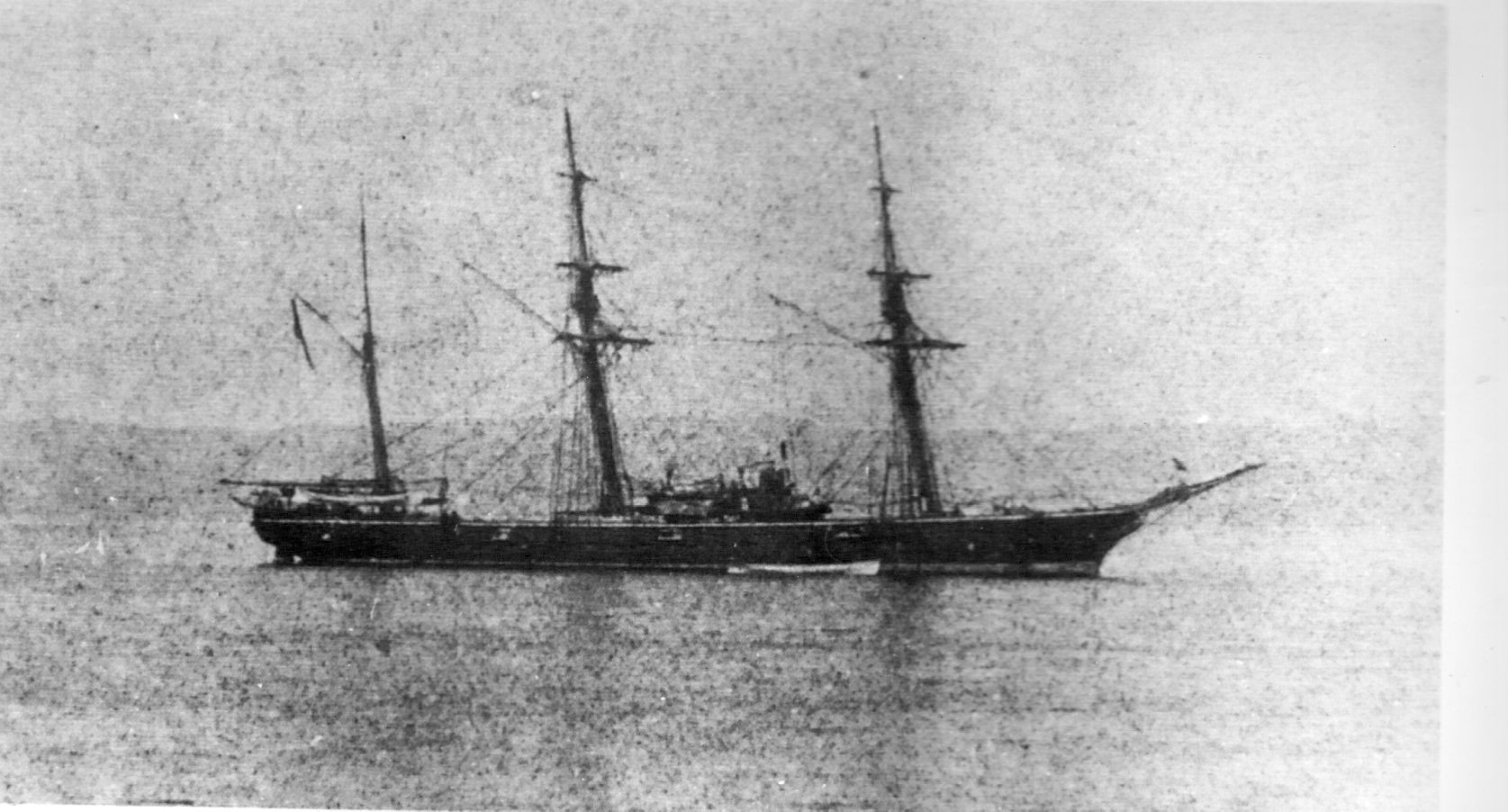

Kanonierka Pilcomayo. Zbudowana dla Peru w Wielkiej Brytanii - wodowana w 1874 roku, w służbie 1875. Wyporność 600 ton, prędkość 10 węzłów. Wymiary: 55,4 x 7,5 x 3,5 m.
Uzbrojenie: 2x163/16 ML, 4x120/16 ML. Zdobyty w listopadzie 1879 roku koło Pacui przez chilijski pancernik Blanco Encalada. Wcielony do floty chilijskiej pod nie zmienioną nazwą. Przezbrojony w 2x152/26 BL i militraliezy. W 1891 uczestniczył w wojnie domowej po stronie zwolenników prezydenta Balmacedy.

AvM · Post autor: **AvM** » 2022-10-14, 14:18

Napoleon pisze: 2022-10-11, 16:23 Chilijska kanonierka (slup) Magallanes. Zbudowany z myślą o służbie na wodach południowych (Ziemia Ognista). Wodowany w 1874 w Anglii. Wyporność ok. 770 ton, prędkość 11,5 węzłów. Wymiary: 59,9 x 9,1 x 3,5 m. Uzbrojenie początkowe: 1x178 ML, 1x160 ML, 1x95 BL, potem także kilka mitraliez. W latach 80. przezbrojony w 2x152 BL (plus kilka małych i mitraliez). Aktywnie uczestniczył w wojnie z Peru na przełomie lat 70/80 oraz w wojnie domowej 1891 roku. Wycofany ze służby pod koniec wieku.

Uzbrojenie w 1878 roku 1-115 1-64 2-20lb

Napoleon · Post autor: **Napoleon** » 2022-10-14, 15:01

1-115 1-64 2-20lb

No właśnie. 115pd (albo 110pd) = 178mm ML, 64pd = 160mm ML, 20pd = 95mm BL.

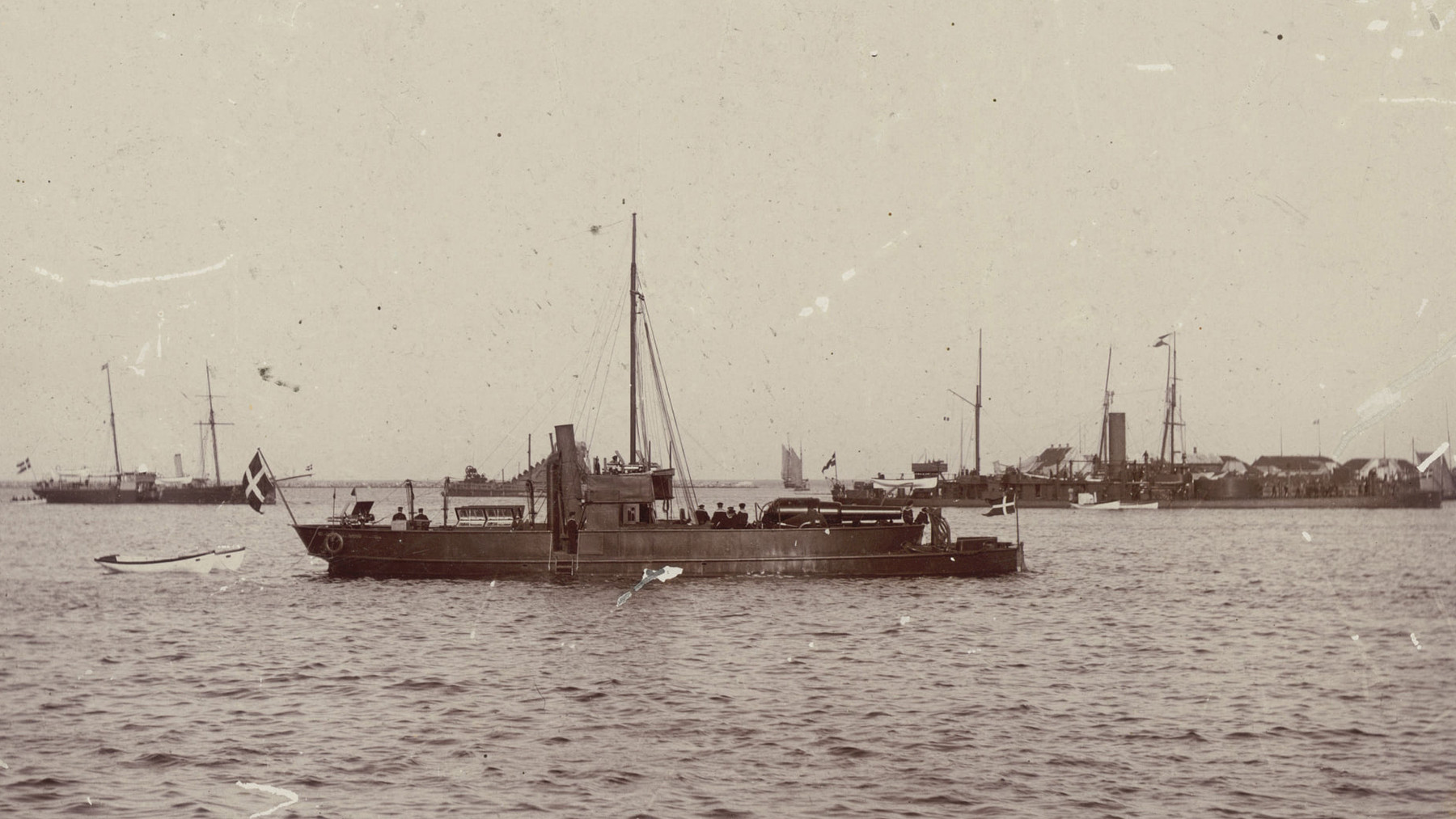

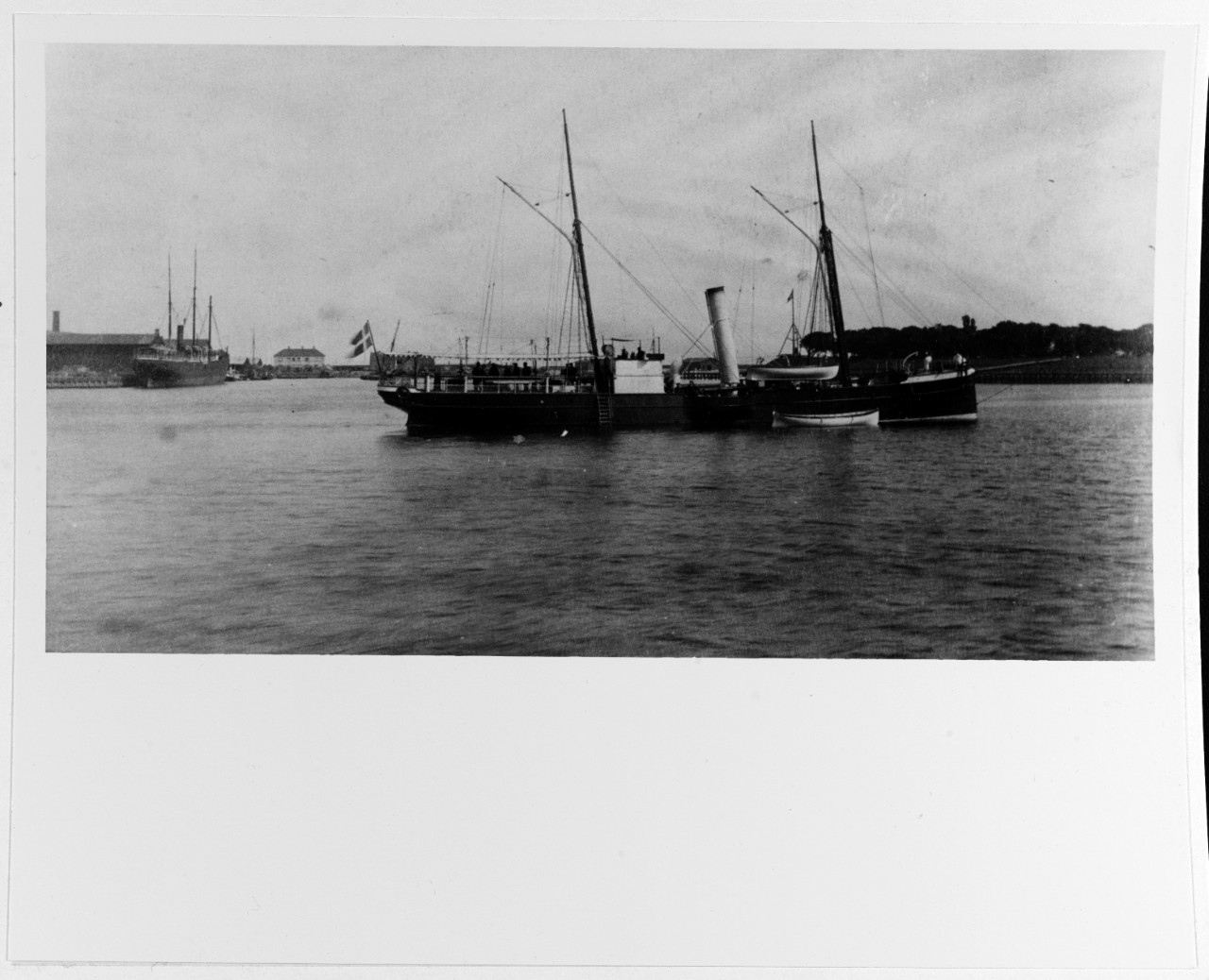

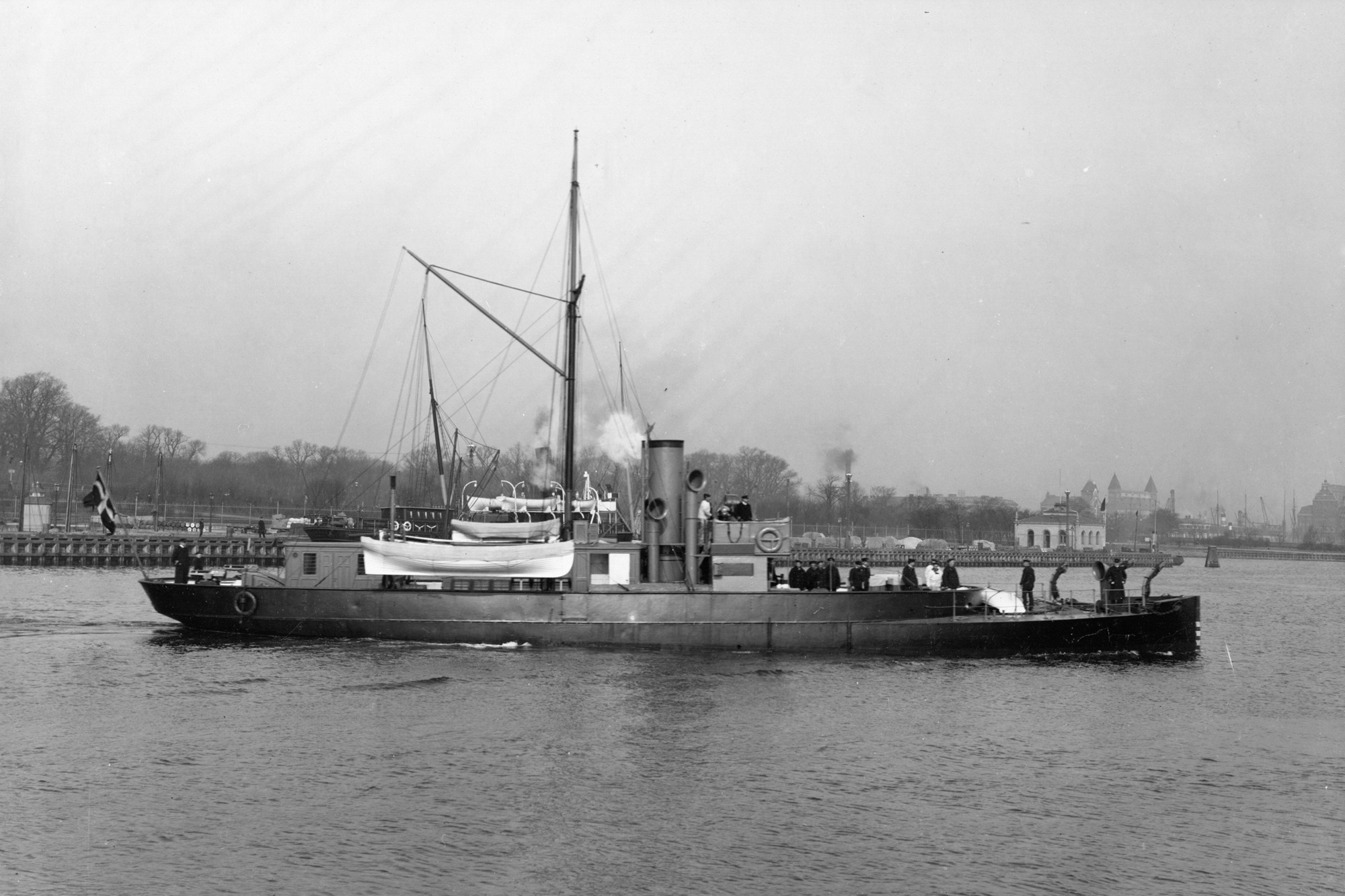

Duńskie "flatiron gunboats" Falster i podobny Moen (zaliczano je do odrębnych typów, ale były to okręty bardzo podobne). Wodowane kolejno w latach 1873 i 1875. Wyporność 383 i 410 ton, prędkość 9-10 węzłów. Uzbrojenie: 1x254 ML, 2x87 ML, kilka mitraliez. W latach 80 lekkie armaty odprzodowe wymieniono na 87mm BL.

Napoleon · Post autor: **Napoleon** » 2022-10-16, 15:18

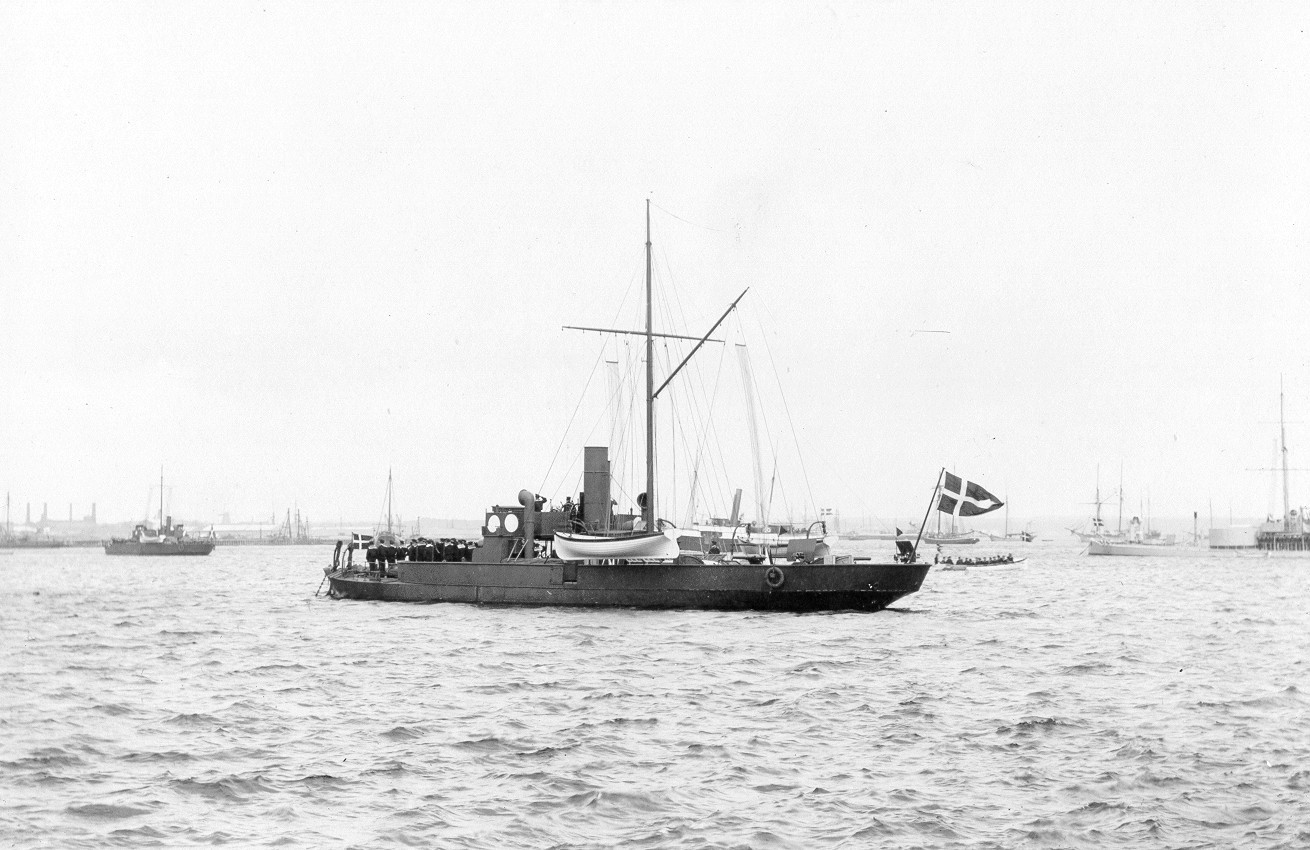

Kolejne duńskie "flatiron gunboats": Oresund, Lille Belt i Store Belt, wszystkie wodowane w latach 1874-1875. Wyporność 240 ton, prędkość 7,5 węzła. Uzbrojenie: 1x254 ML i kilka małych.

Napoleon · Post autor: **Napoleon** » 2022-10-18, 10:50

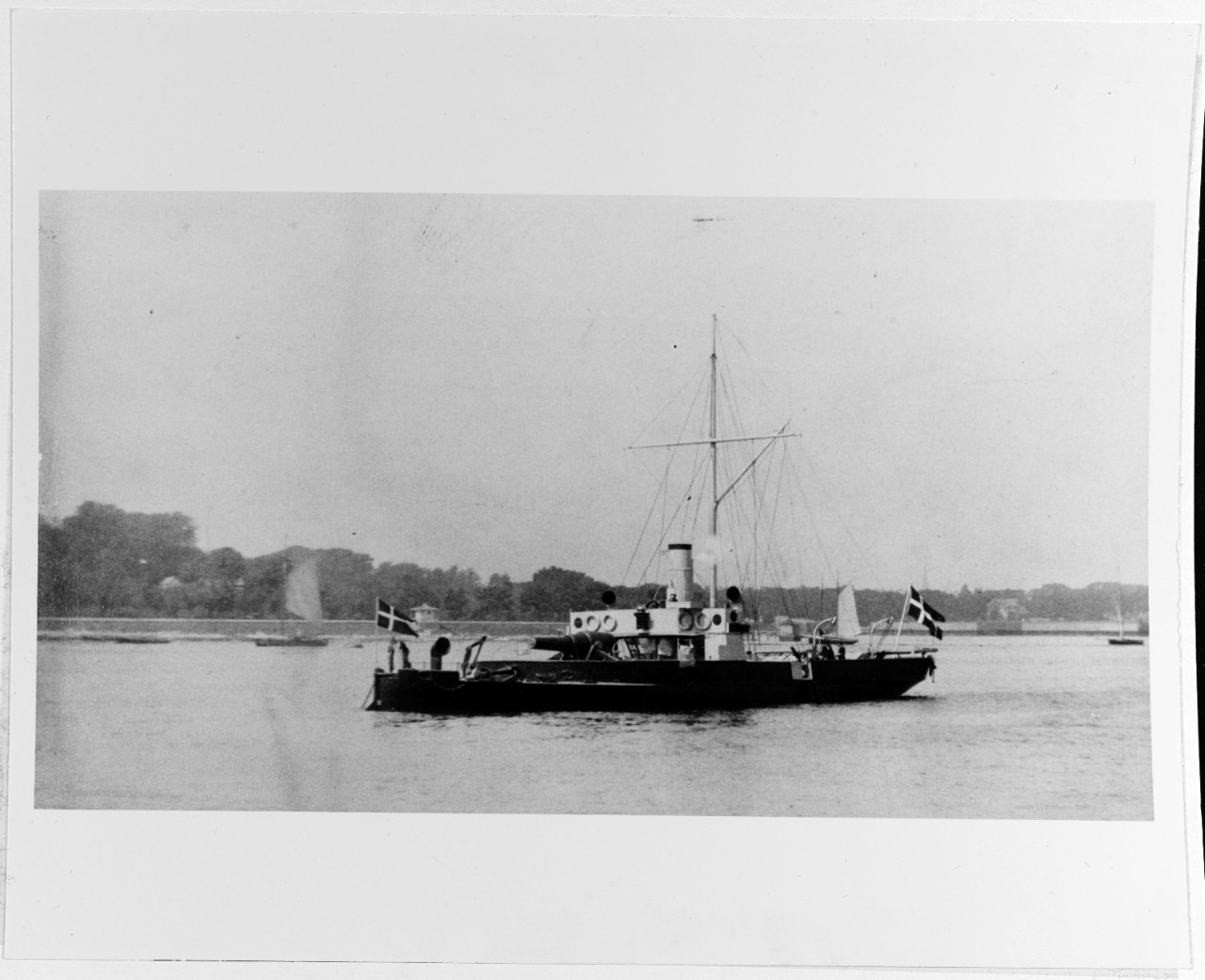

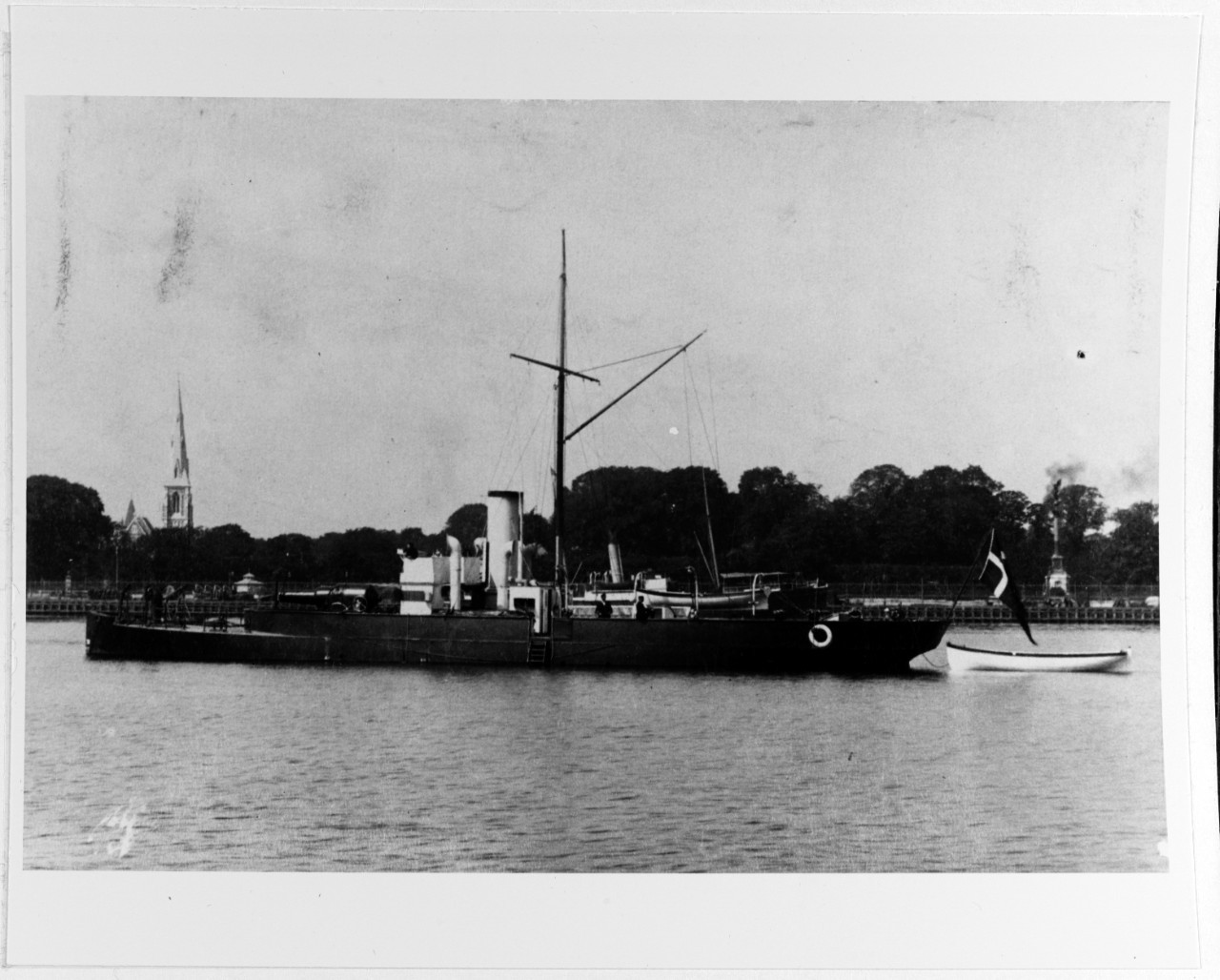

Jak już jesteśmy przy duńskich kanonierkach, to jeszcze Gronsund i Goldborgsunf. Zbudowane w latach 1883-1884. Wyporność kolejno 245 i 264 tony, prędkość 10-10,5 węzła. Uzbrojenie: 2x120/25 Bl, 2x37 rewolwerowe (później tylko lekkie kalibru 57-47 mm).

Napoleon · Post autor: **Napoleon** » 2022-10-19, 19:24

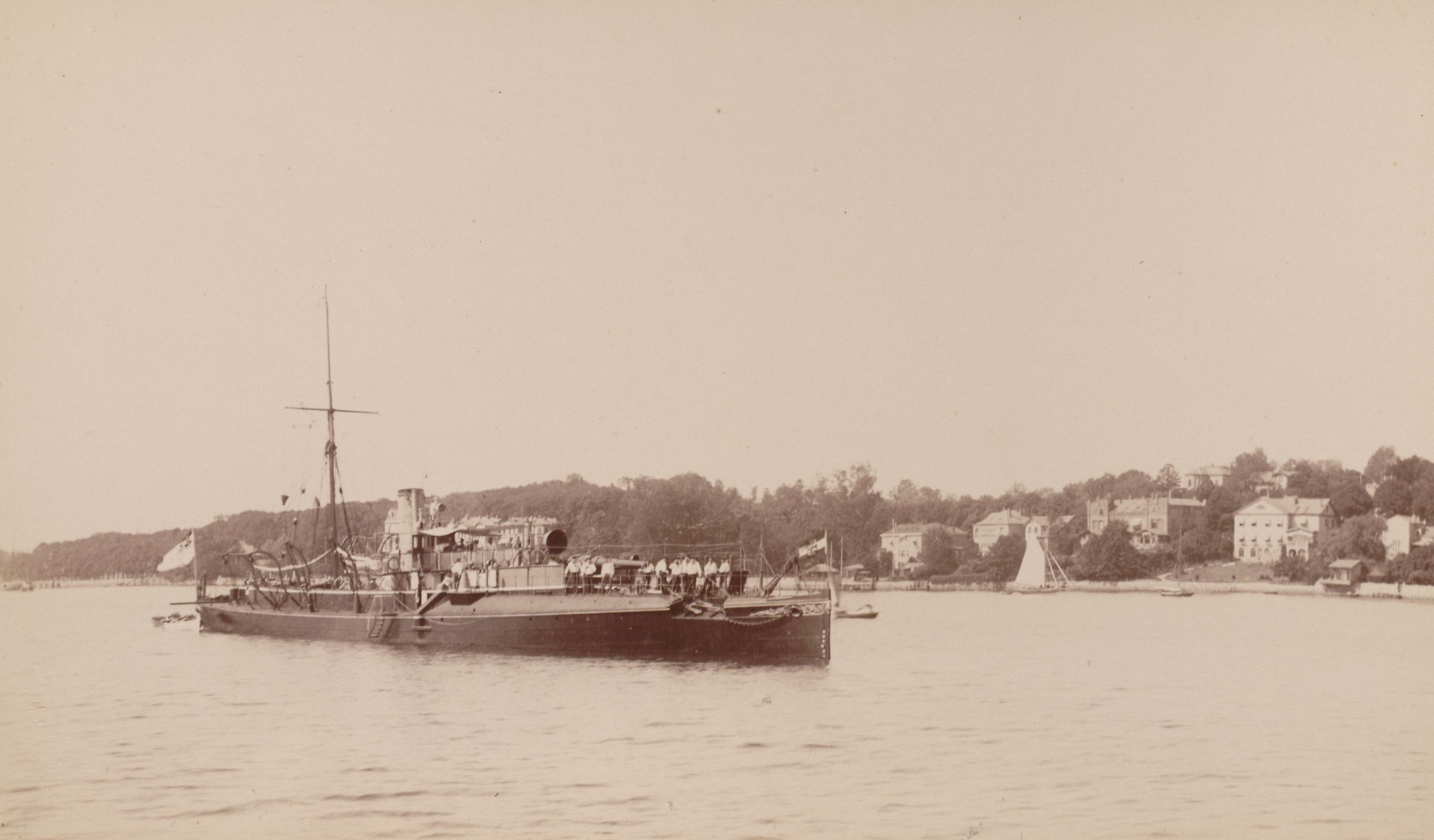

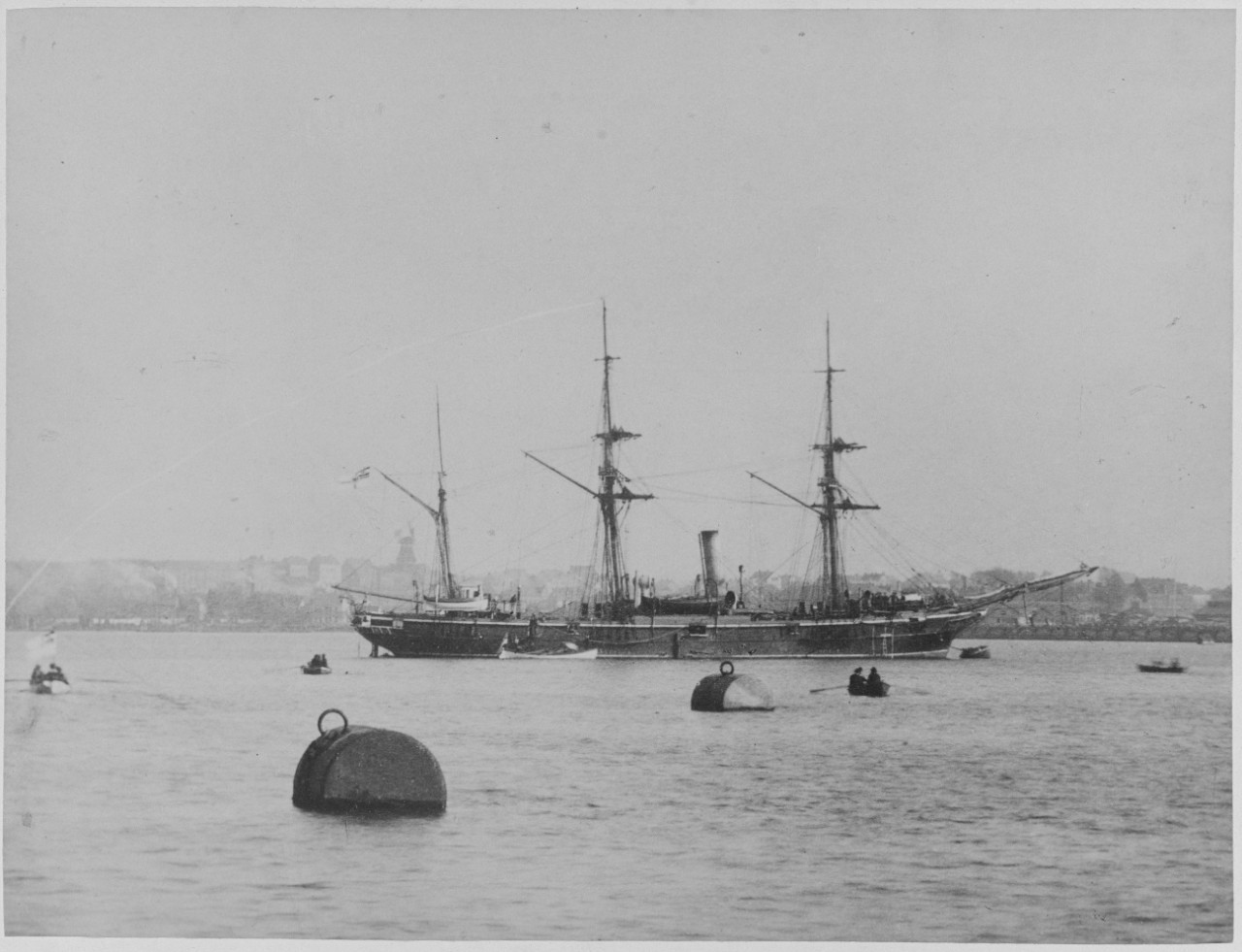

Niemieckie kanonierki Brummer i Bremse zbudowane w 1884 roku (wodowane i w służbie). Wyporność niecałe 870 ton, prędkość 14-15 węzłów. Wymiary: 62,6 x 8,5 x 4,8 m. Uzbrojenie: 1x210/30 BL, 1x87/24 BL, kilka działek 37mm rewolwerowych, 1 wt. Lekko opancerzone (wypukły pokład pancerny, stanowisko armaty 210 mm). Zbudowane z myślą o obronie własnego wybrzeża. Brummer pełnił później przez jakiś czas funkcję okrętu ochrony rybołówstwa. Wycofane ze służby na początku XX wieku.
Niestety, nie mam zdjęcia Bremse.

Napoleon · Post autor: **Napoleon** » 2022-10-21, 23:14

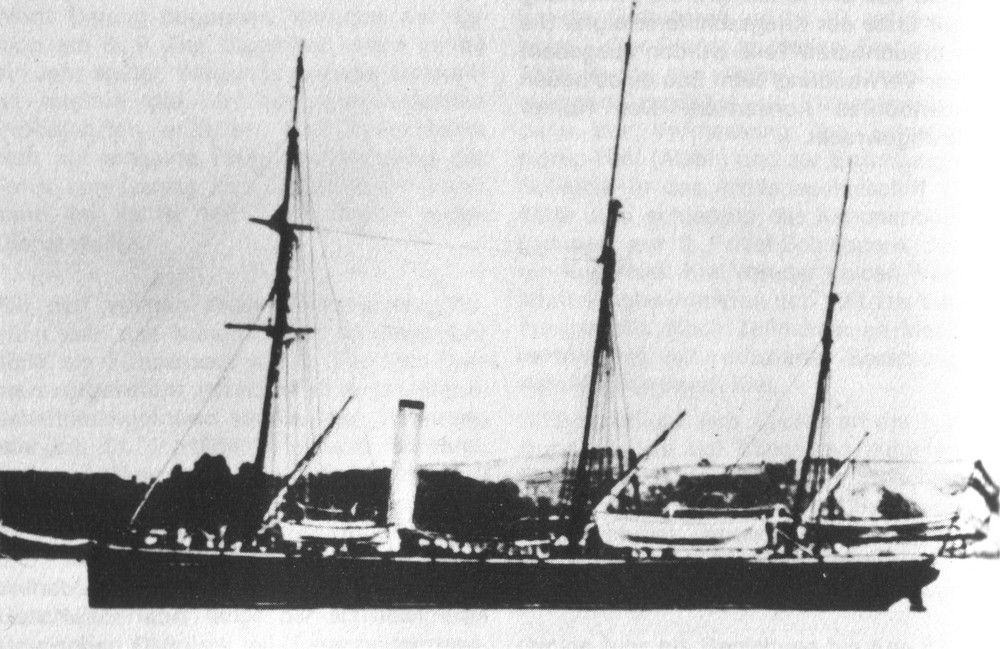

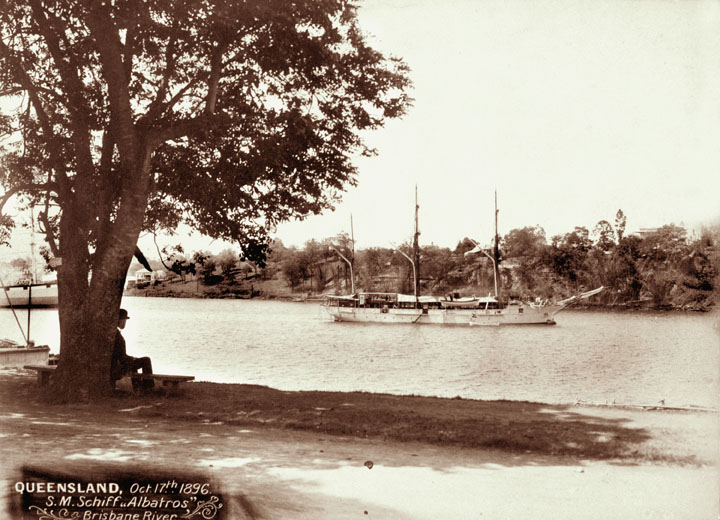

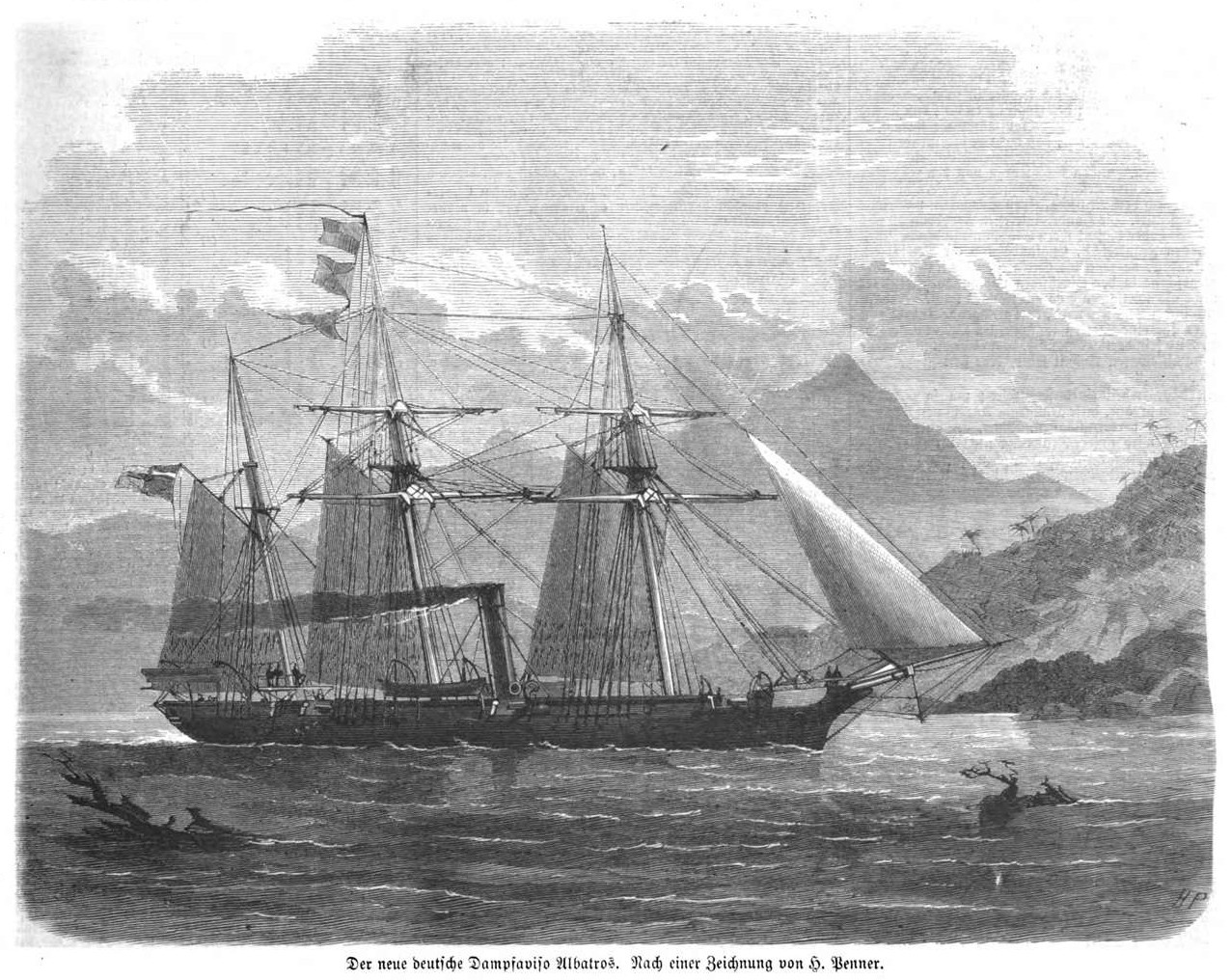

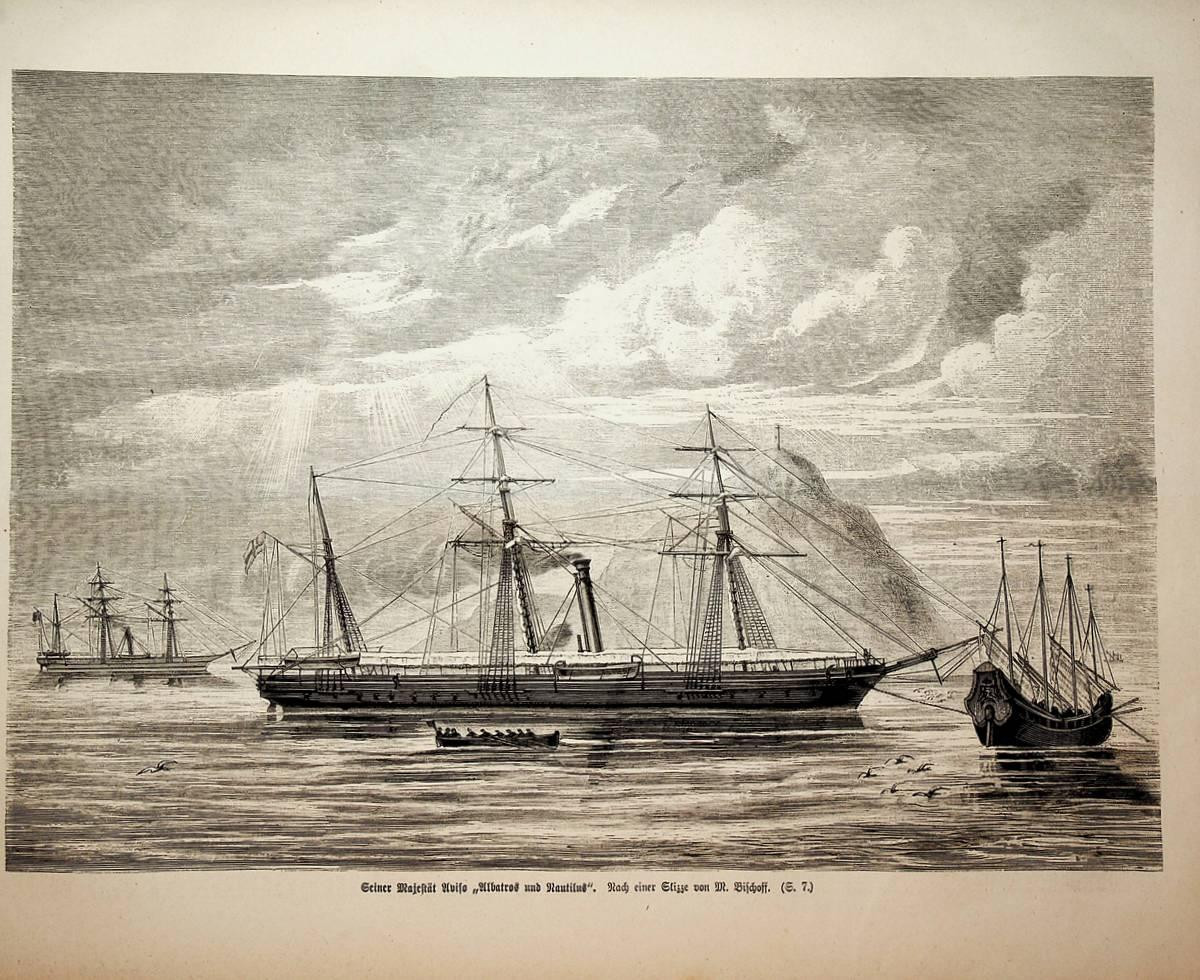

Niemieckie kanonierki Albatross i Nautilus. Zwodowane w Gdańsku w 1871 roku, w służbie kolejno 1871 i 1873. Wyporność nieco ponad 710 ton, prędkość 10-10,5 węzłów. Wymiary: 51,2 x 8,3 x 3,7 m. Uzbrojenie: 2x150 BL, 2x120 BL, potem także kilka lekkich działek 37 mm. Wycofane ze służby w latach 90.

Napoleon · Post autor: **Napoleon** » 2022-10-23, 15:45

Niemieckie kanonierki typu Jager, wszystkie - 15 sztuk - zwodowane w roku 1860. Wzorowane na brytyjskich "kanonierkach krymskich" miały byc wykorzystane do obrony wybrzeża. Wyporność ok. 240-250 ton, prędkość 9 węzłów. Wymiary: 38x 6,7 x2, m. Uzbrojenie; 1x150 BL, 2x120 BL (armaty Wahrendorfa). Konstrukcja drewniana.
Mam tylko jedno jako takie zdjęcie kanonierki Fuchs. Ktoś ma może jeszcze jakieś? Będę wdzięczny za zamieszczenie.

Napoleon · Post autor: **Napoleon** » 2022-10-24, 16:36

Niemieckie kanonierki typu Chamaleon - 8 jednostek będących powiększoną i nieco zmodyfikowaną wersją okrętów typu Jager. Pierwsza czwórka zwodowana została w 1860 roku, kolejna para w 1862, ostatnia para w 1865. Pierwsza szóstka weszła do służby do 1864 roku, ostatnia para na krótko przed wybuchem wojny z Francją. Wyporność ok. 350 ton, prędkość 9-10 węzłów. Wymiary: 41 x 7 x 2,7 m. Uzbrojenie: 1x150 BL, 2x120 BL (armaty Wahrendorfa). Konstrukcja drewniana. Wycofane ze służby w większości w latach 80. Meteor wyróżnił się bitwą z francuską kanonierką (awizem) Bouvet pod Hawaną.

Napoleon · Post autor: **Napoleon** » 2022-10-26, 18:33

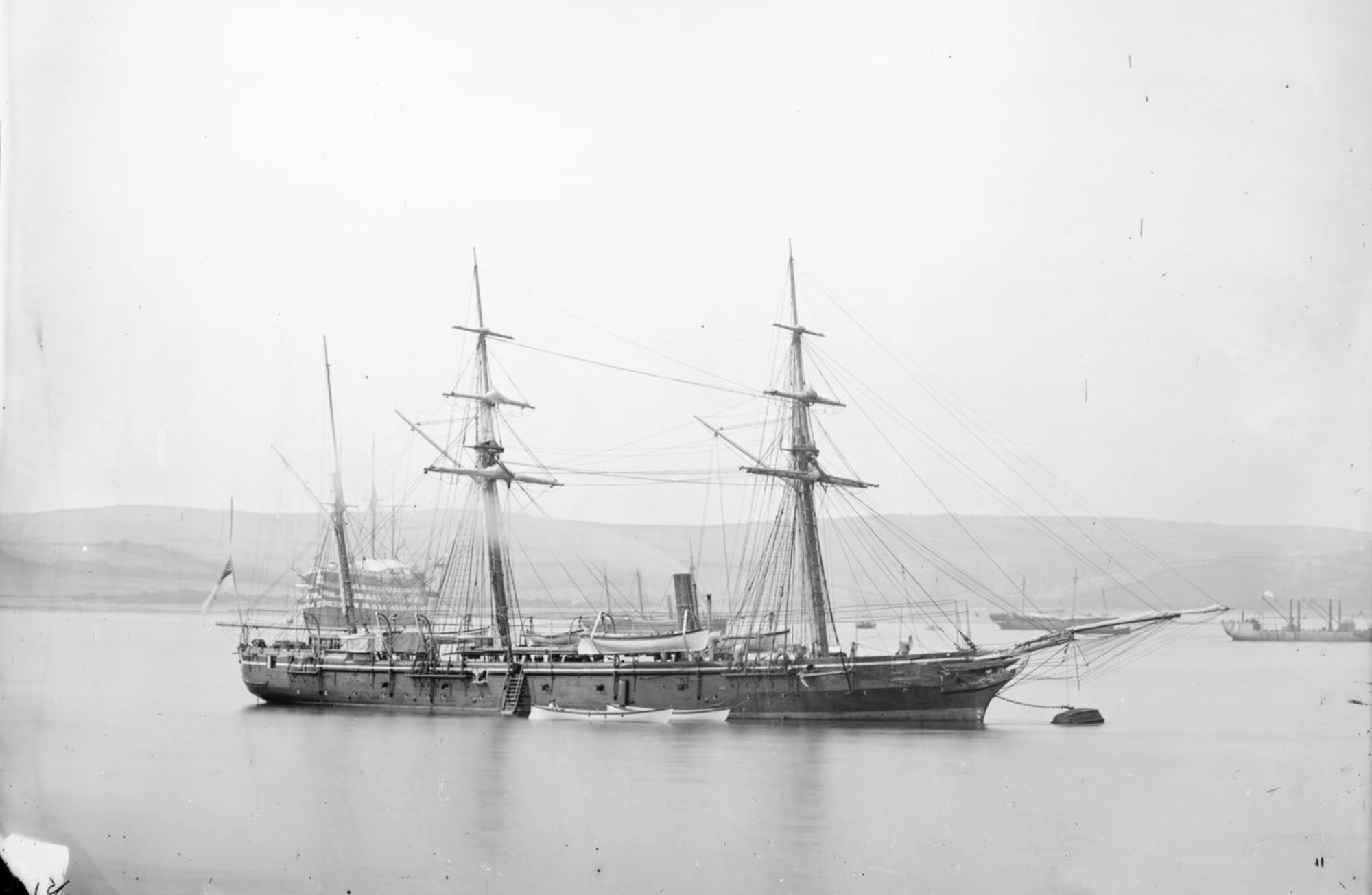

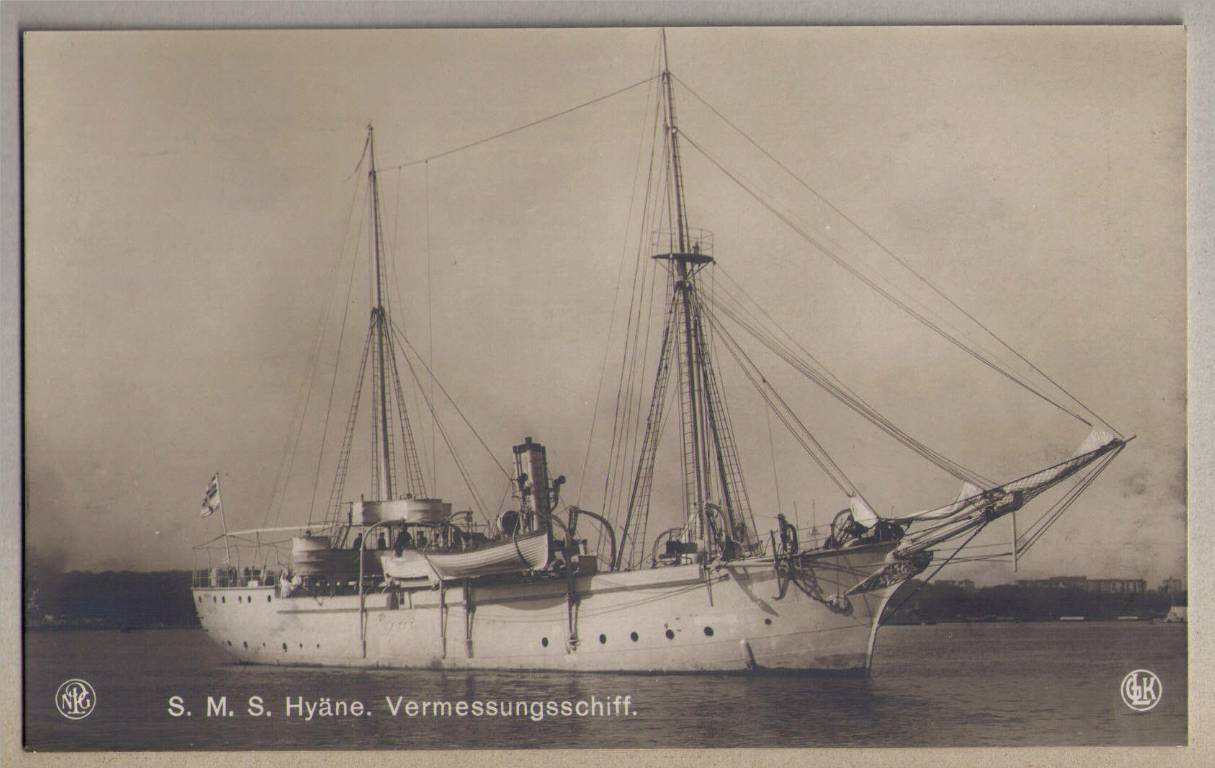

Niemieckie kanonierki typu Wolf - 3 jednostki: Wolf, Hyene i Iltis. Zwodowano 1 latach 1878-1880. Wyporność 490 ton, prędkość 9-10 węzłów. Wymiary: 44,5 x 7,7 x 3,4 m. Uzbrojenie: 2x125/23 BL, 2x87/24 BL, potem także kilka małych. W lipcu 1896 Iltis zatonął na M. Żółtym podczas sztormu. Pozostałe wycofane zostały ze służby w latach 90, przy czym i Wolf i Hyene pełniły jeszcze potem długo funkcje pomocnicze (wycofane zostały po I wojnie).

Napoleon · Post autor: **Napoleon** » 2022-10-27, 18:49

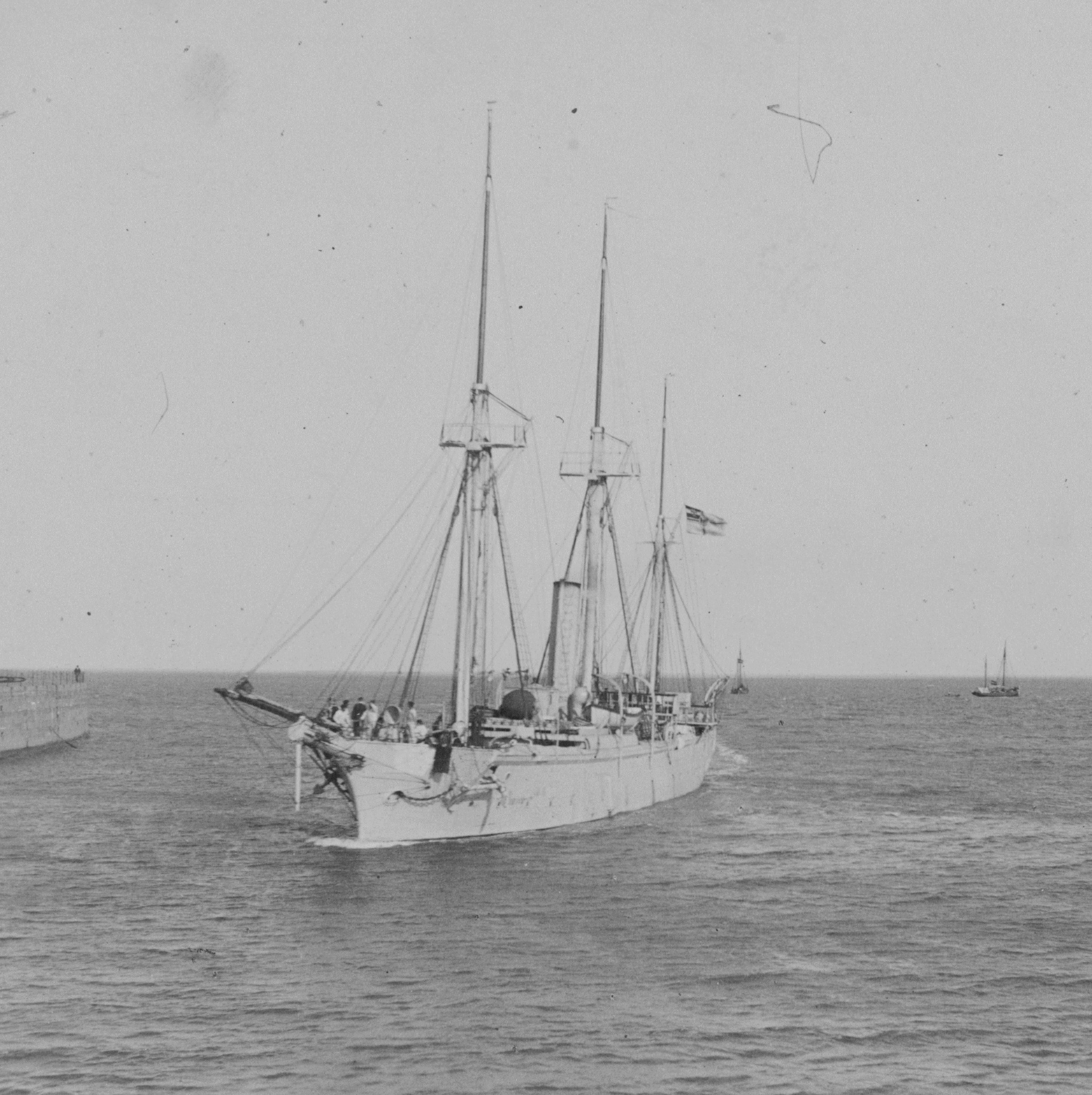

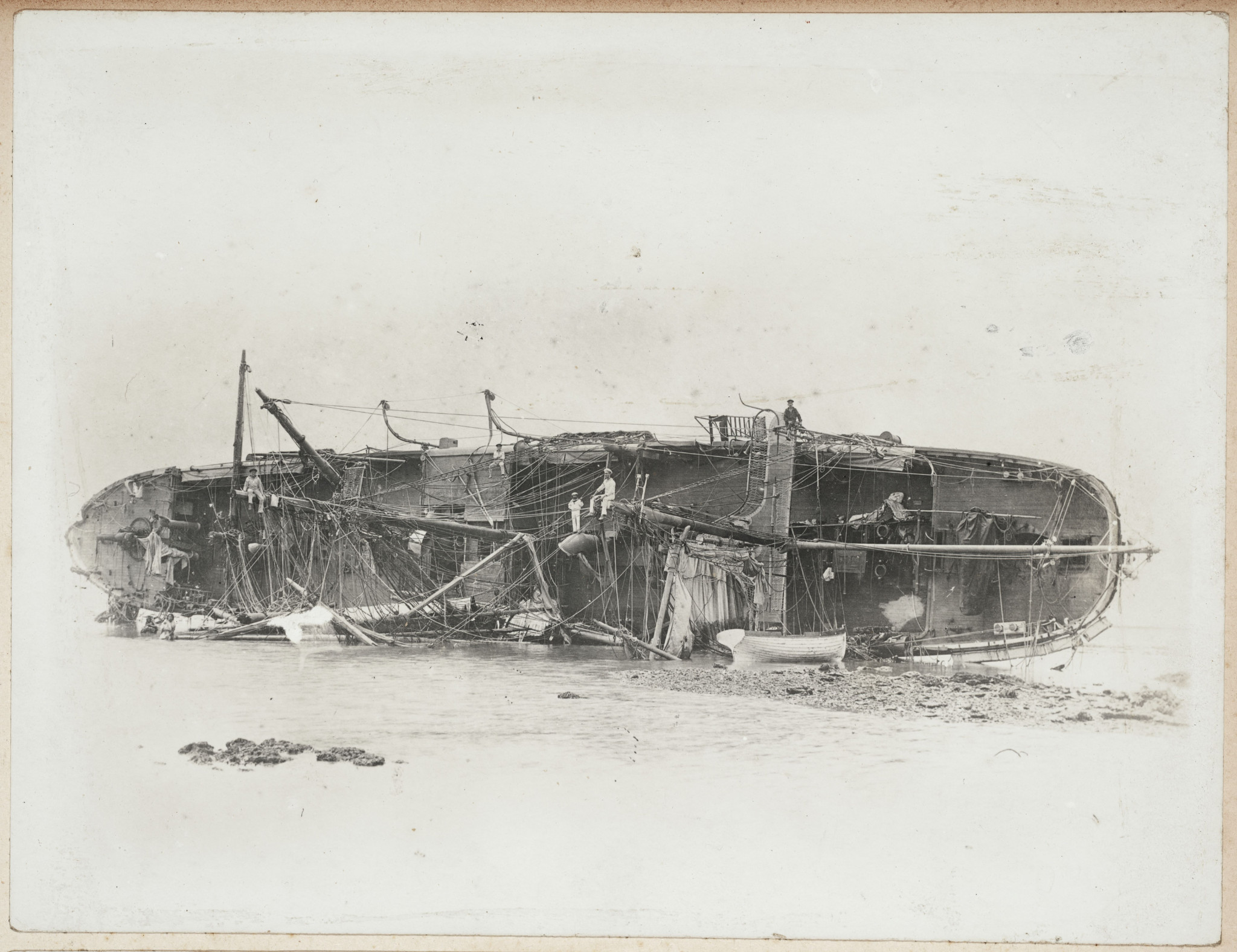

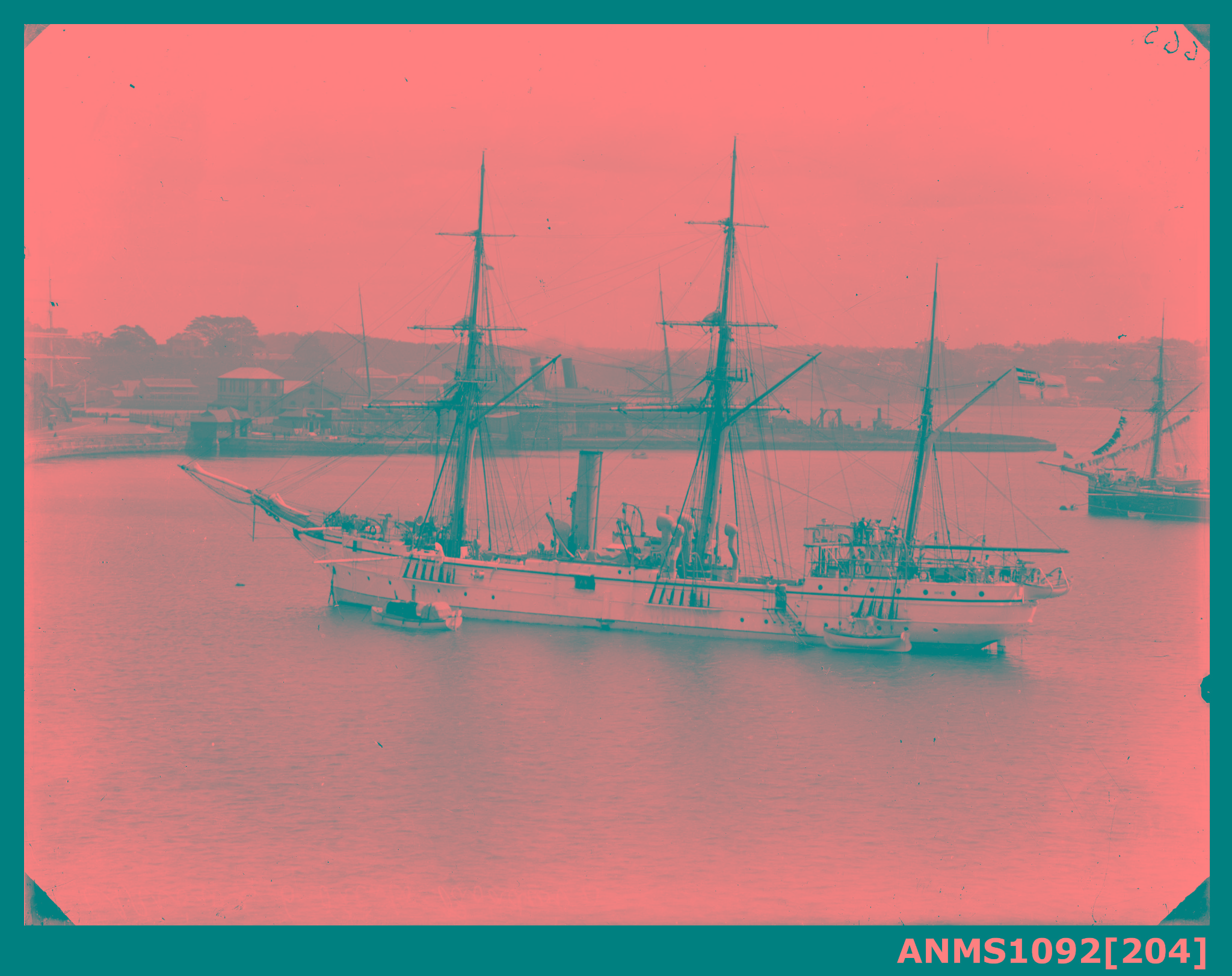

Kontynuując prezentacje niemieckich kanonierek, czas na okręty Habicht, Mowe i Adler. Pierwsze dwie zwodowane zostały w 1879 roku i wprowadzone do służby w roku kolejnym, Adler zwodowany został w 1883 roku, w służbie 1884. Wyporność 840 ton (pierwsza ara) i 880 (Adler), prędkość 11 węzłów. Wymiary: 53,8 x 8,9 x 4,2 m (Adler: 58,1 x 8,8 x 4 m). Uzbrojenie: 1x150 BL, 4x120 BL - na początku lat 80 uzbrojenie to wymieniono na 5x125 BL i kilka działek rewolwerowych 37 mm. Konstrukcja żelazna. Habicht i Mowe wycofane zostały ze służby na początku XX wieku, Adler natomiast rozbił się na brzegu w porcie Apia (Samoa) w 1889 roku podczas wyjątkowo silnego tajfunu (zresztą, razem z kilkoma innymi okrętami różnych państw).
