Napoleon pisze: ↑2022-08-06, 22:16
Zanim jednak komukolwiek cokolwiek wygarnę...

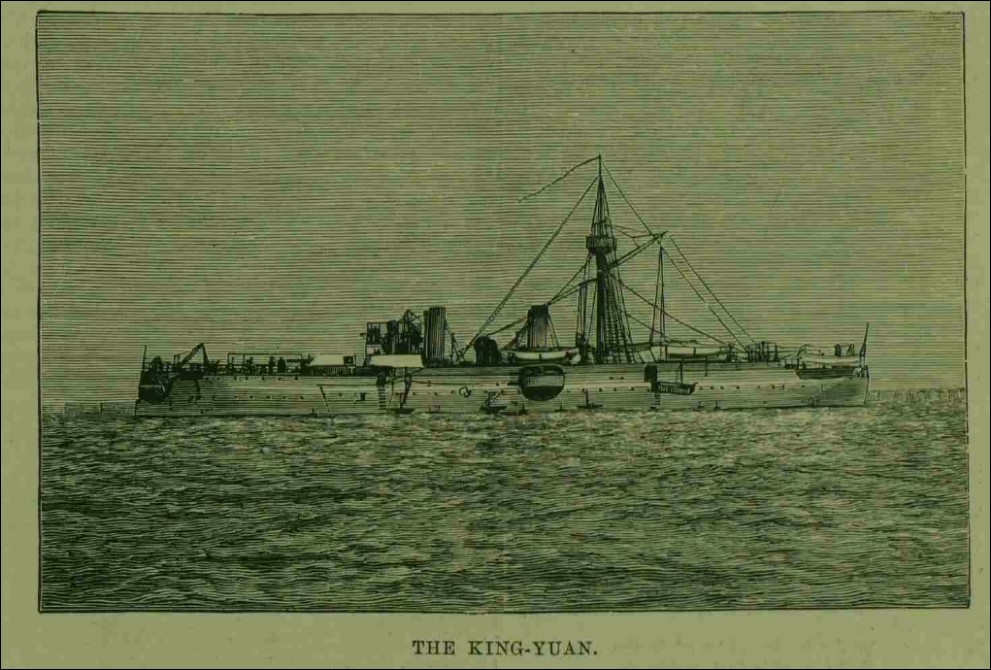

Chiński krążownik King Yuan (nazwa nie do końca poprawna, ale ta poprawna brzmi w transkrypcji tak jak nazwa innej jednostki: Ching Yuan) i Lai Yuan. Oba zbudowane w Szczecinie (stocznia Vulcan), zwodowane w 1886 roku. Wyporność 2900 ton, prędkość
Po pierwsze stoczna Vulkan znajdowala sie w Bredow (Drzetowo) pod Szczecinem. Grabow (tam tez byly stocznie) i Bredow zostaly wlaczone do Szczecina 1 kwietnia 1900 roku.
Załączniki

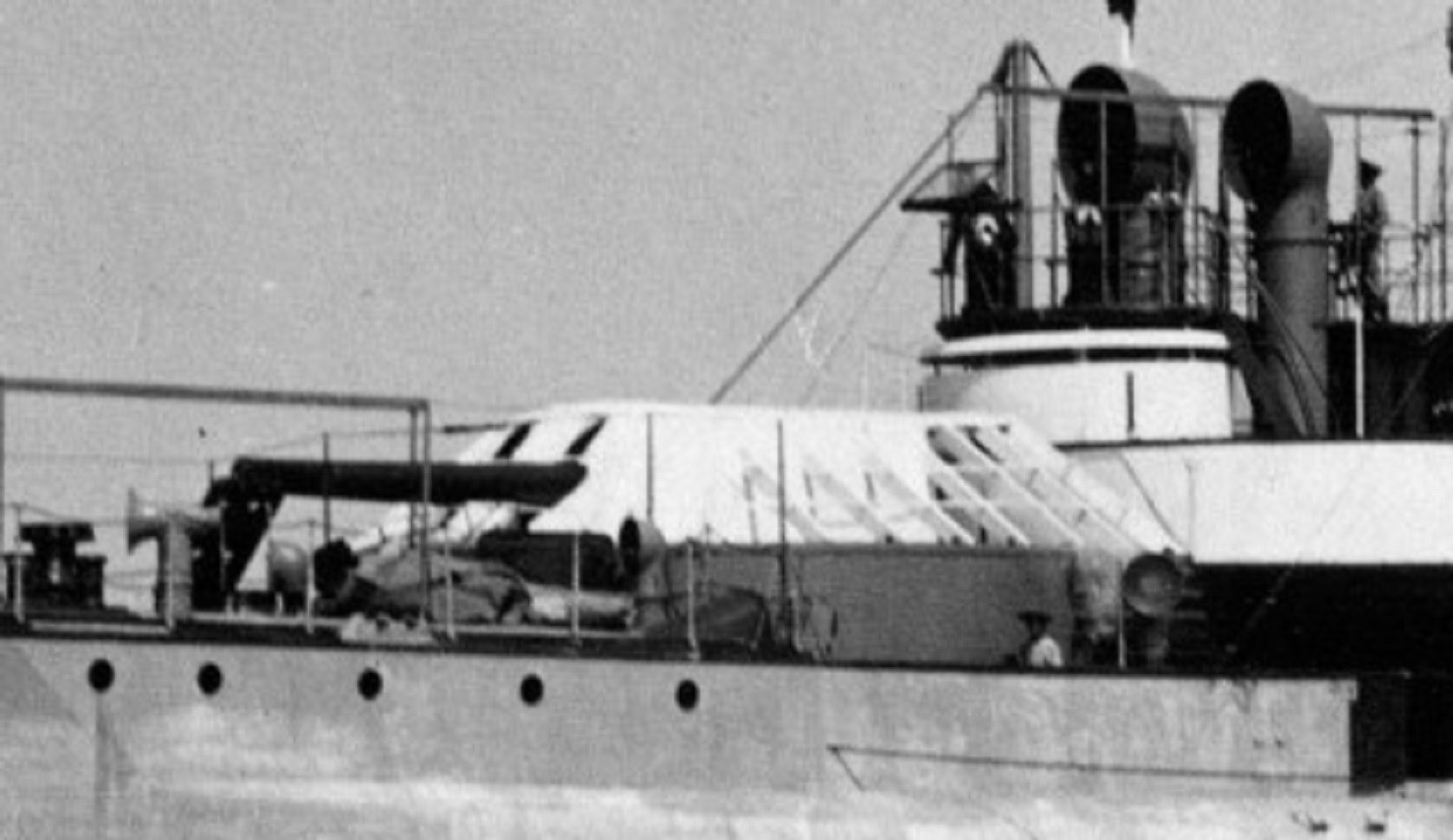

Tak mnie podkusiło, żeby powiększyć ten fragment...
King Yuan - wieża.jpg (180.43 KiB) Przejrzano 2711 razy

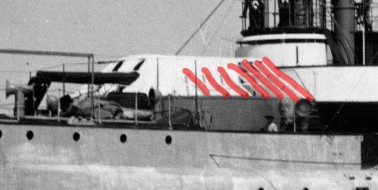

I wychodzi na to, że ukośnie biegnące belki pionowe są całkiem solidne. Co więcej, wygląda na to, że konstrukcja przy nadbudówce sięga poza barbetę.
Oczywiście to tylko moja "teoria", ale zastanawiam się czy nie jest to konstrukcja na czas przejścia ze Szczecina do Chin. Taka umożliwiająca założenie czegoś na kształt tentu, w celu osłonięcia tyłu armat oraz szkolącej się w ich obsłudze załogi.
Kluczową może okazać się data wykonania fotki.
Ludzkość dzieli się na trzy części.
Żywych, zmarłych i tych co na morzu.
Argentyńskie krążowniki pancerne typu Garibaldi. Czyli włoski hit eksportowy - w sumie zbudowano 10 podobnych jednostek: 4 dla Argentyny, 1 dla Hiszpanii (budowę kolejnego anulowano), 3 dla Włoch i 2 dla Japonii (początkowo planowane dla Argentyny, sprzedane ostatecznie Japończykom). Różniły się od siebie szczegółami, generalnie zbudowane zostały jednak według tej samej koncepcji jako swego rodzaju skrzyżowanie krążownika i pancernika (także z myślą o prowadzeniu normalnych bitew, nie tylko do działań krążowniczych).

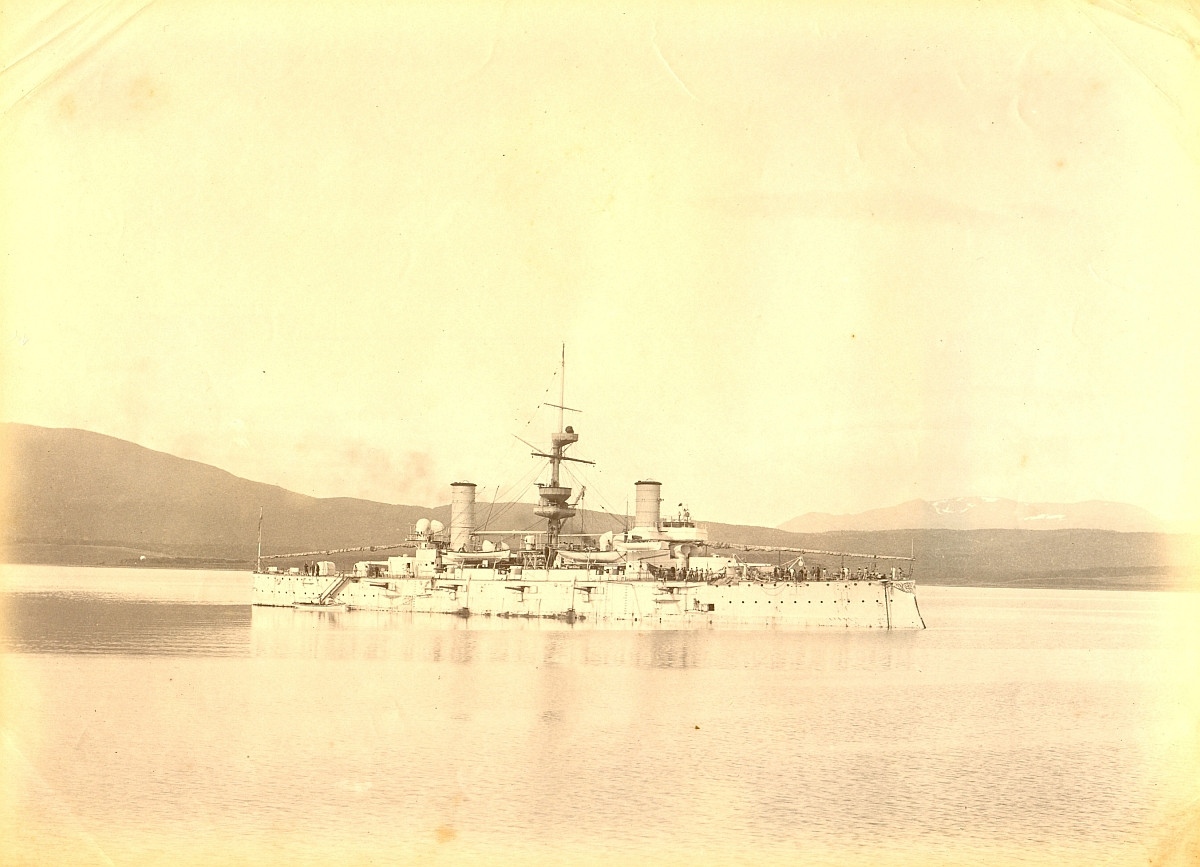

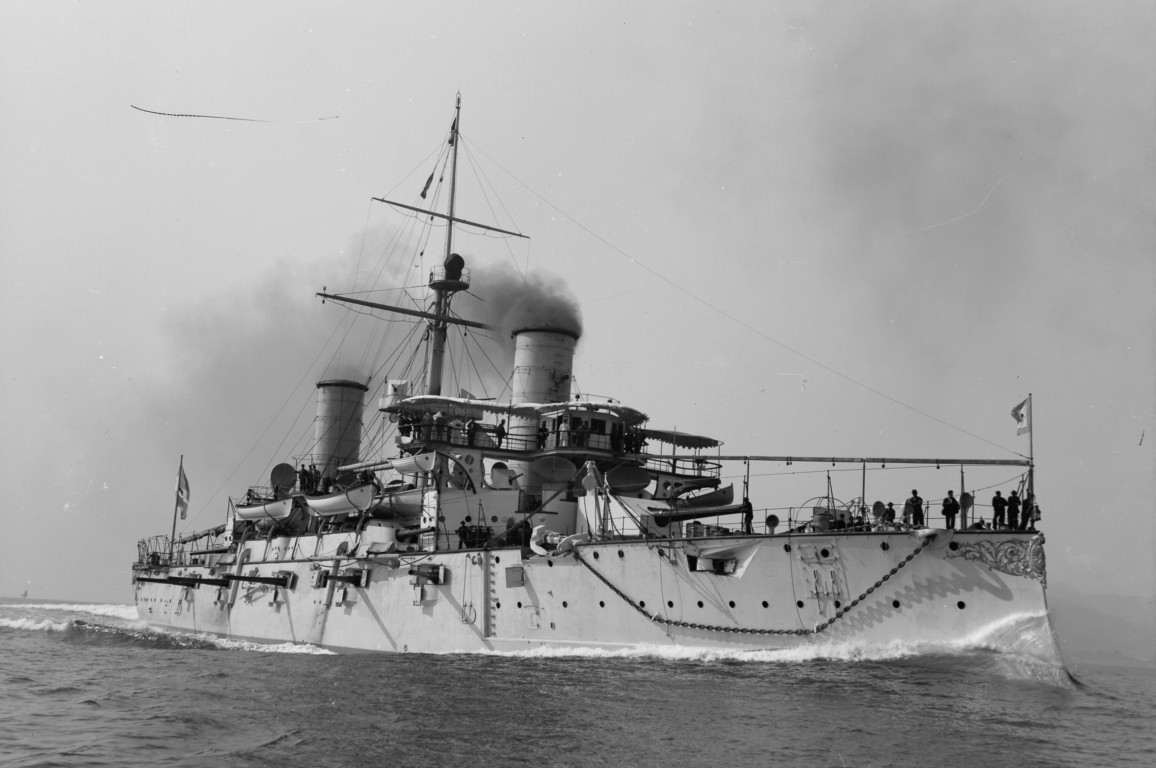

Okręty argentyńskie to Garibaldi (General Garibaldi), General San Martin, General Belgrano i General Pueyrredon (Pueyrredon). Pierwszy wodowany w 1895 roku, drugi w 1896, pozostałe w 1897. Wyporność ok. 7000 ton, prędkość 19-20 węzłów. Uzbrojenie: 2x254 BL (San Martin: 4x203 QF), 10x152 QF, 6x120 QF (Belgrano i Pueyrredon: 14x152 QF), kilkanaście małych i 4 wt. Bardzo dobrze opancerzone. Pancerz burtowy nie był co prawda zbyt gruby - do 15 cm - ale pokrywał dużą część powierzchni burt rozciągając się także na kazamaty art. średniej. Pancerz art. głównej - także 15 cm.
Załączniki

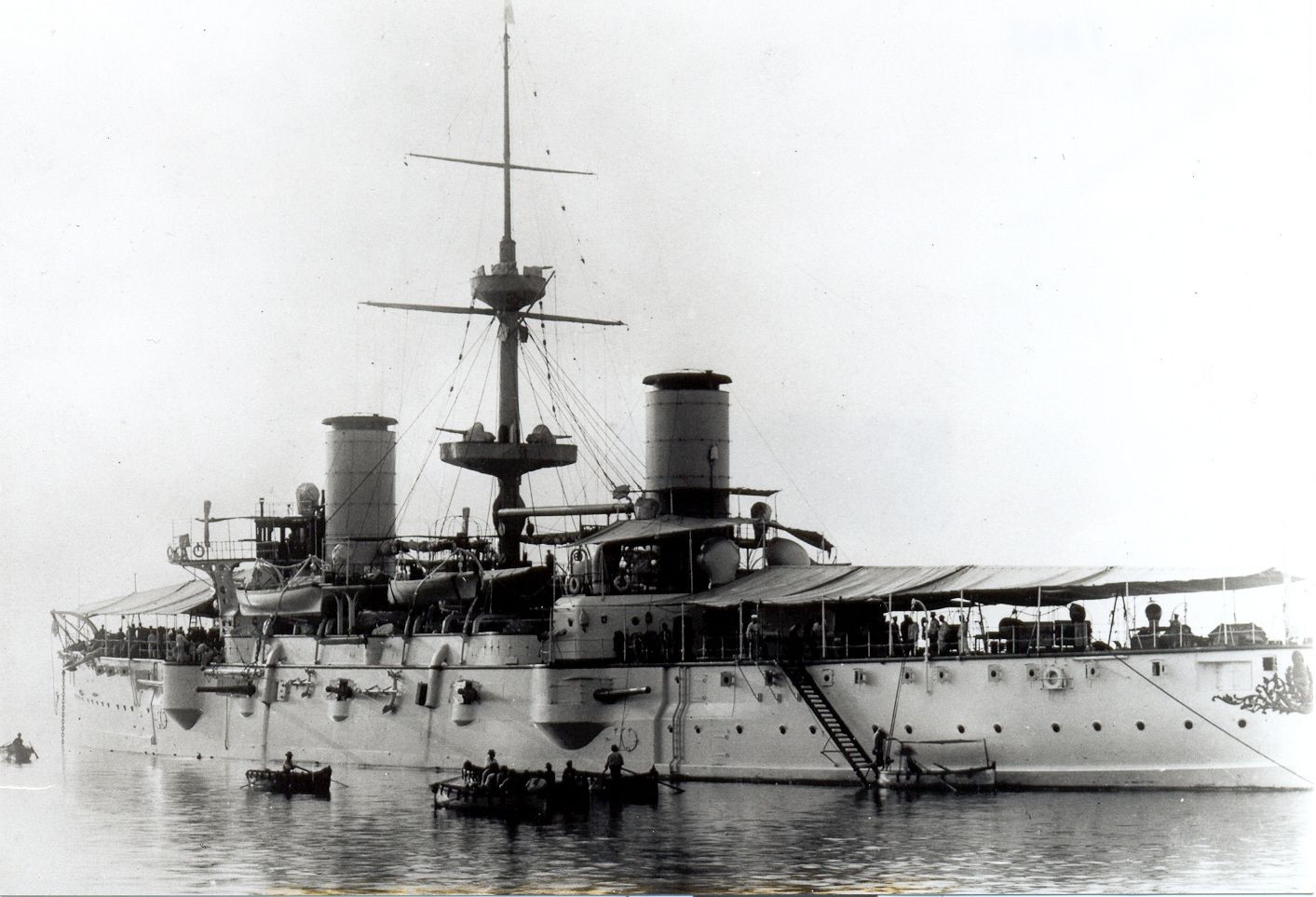

Garibaldi 1.jpg (469.03 KiB) Przejrzano 2657 razy

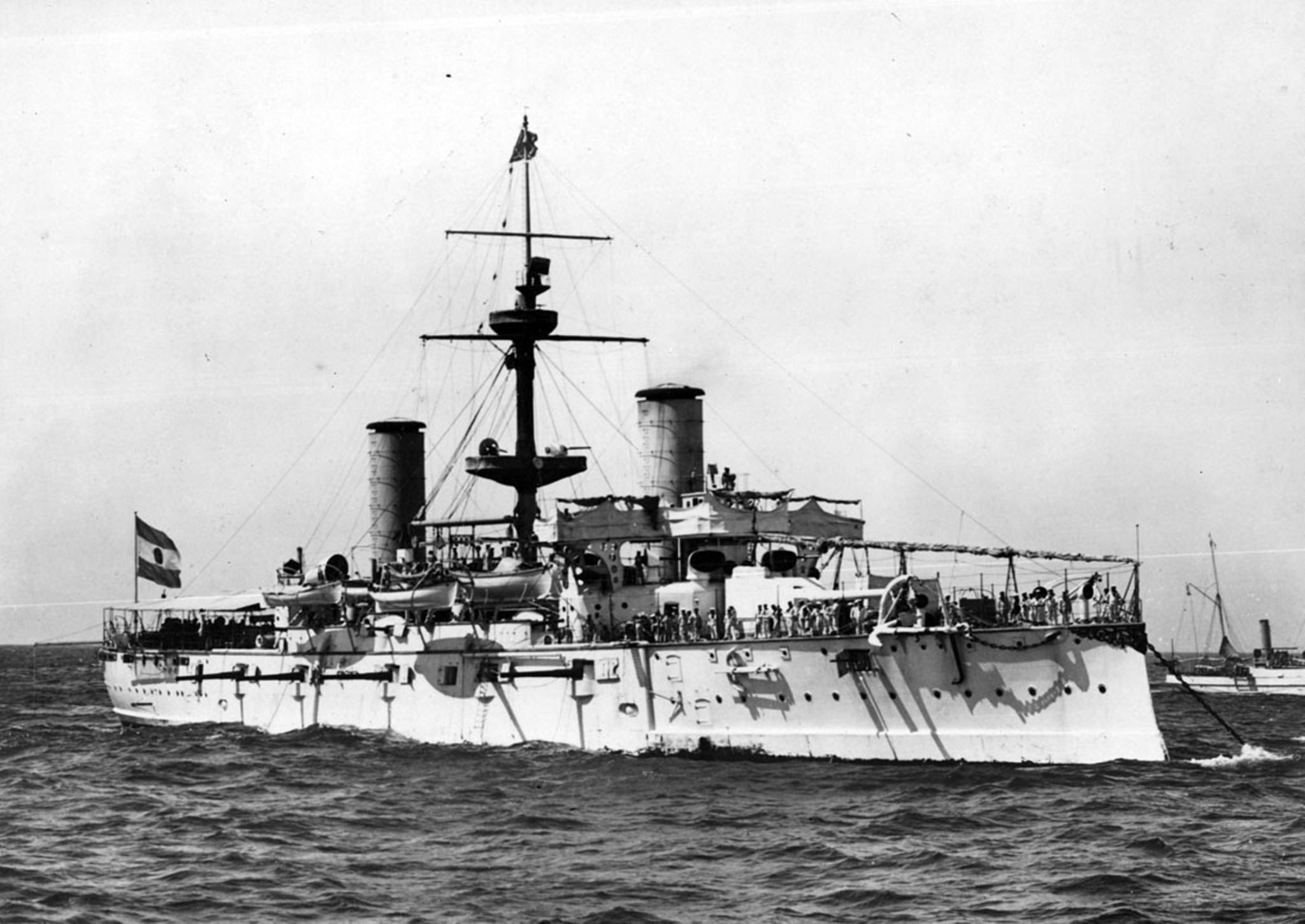

Garibaldi 5.jpg (513.93 KiB) Przejrzano 2657 razy

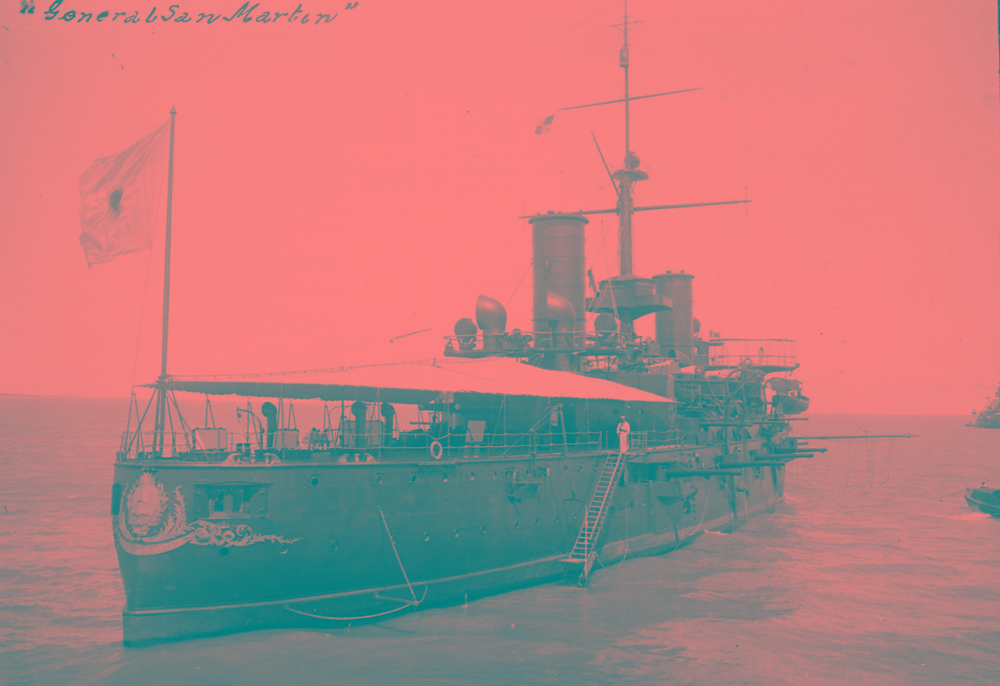

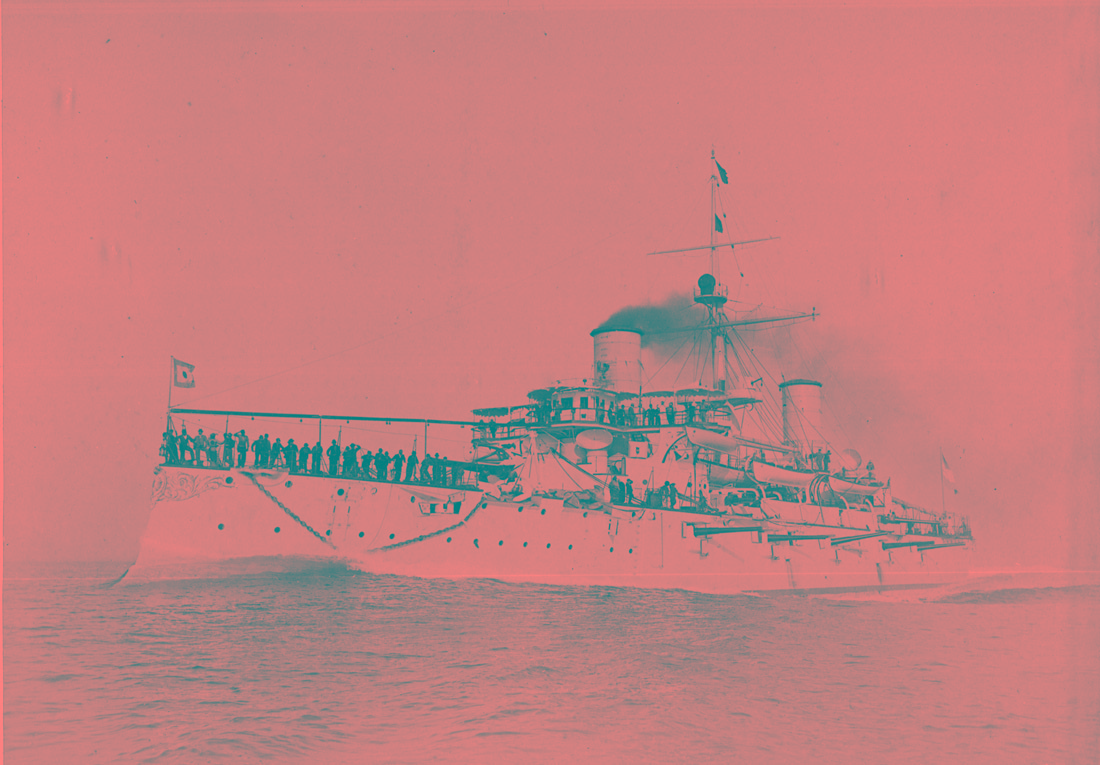

San Martin (próby 1).jpg (715.04 KiB) Przejrzano 2657 razy

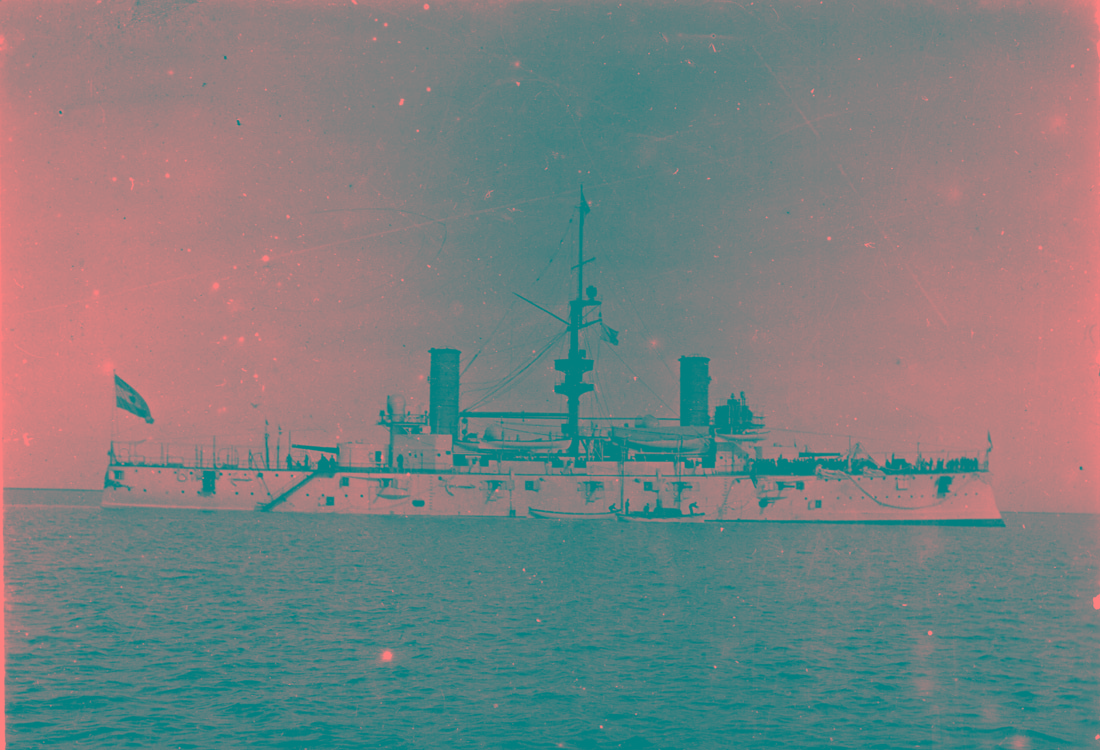

San Martin1.jpg (153.07 KiB) Przejrzano 2657 razy

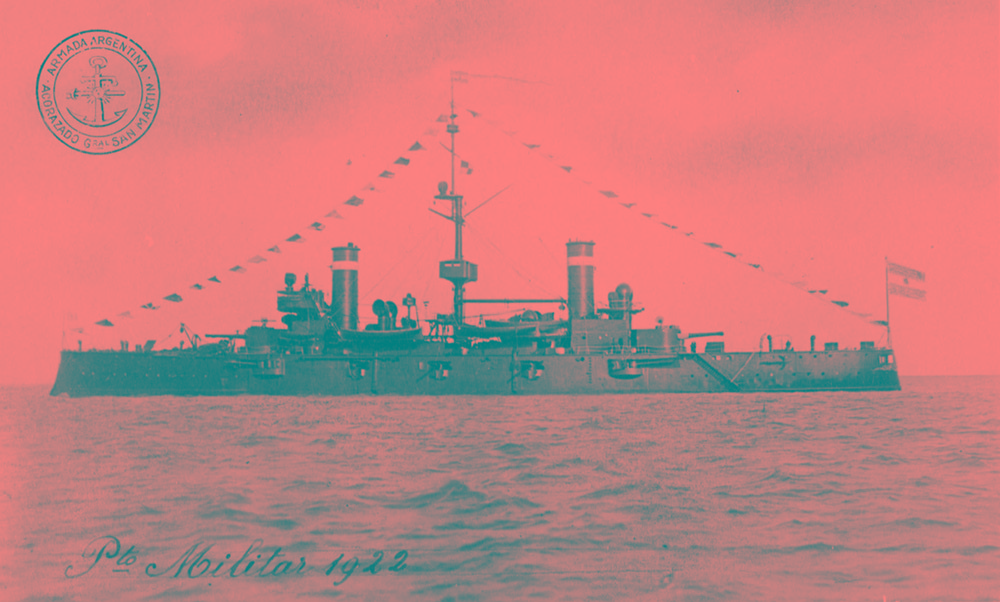

San Martin 4.jpg (212.18 KiB) Przejrzano 2657 razy

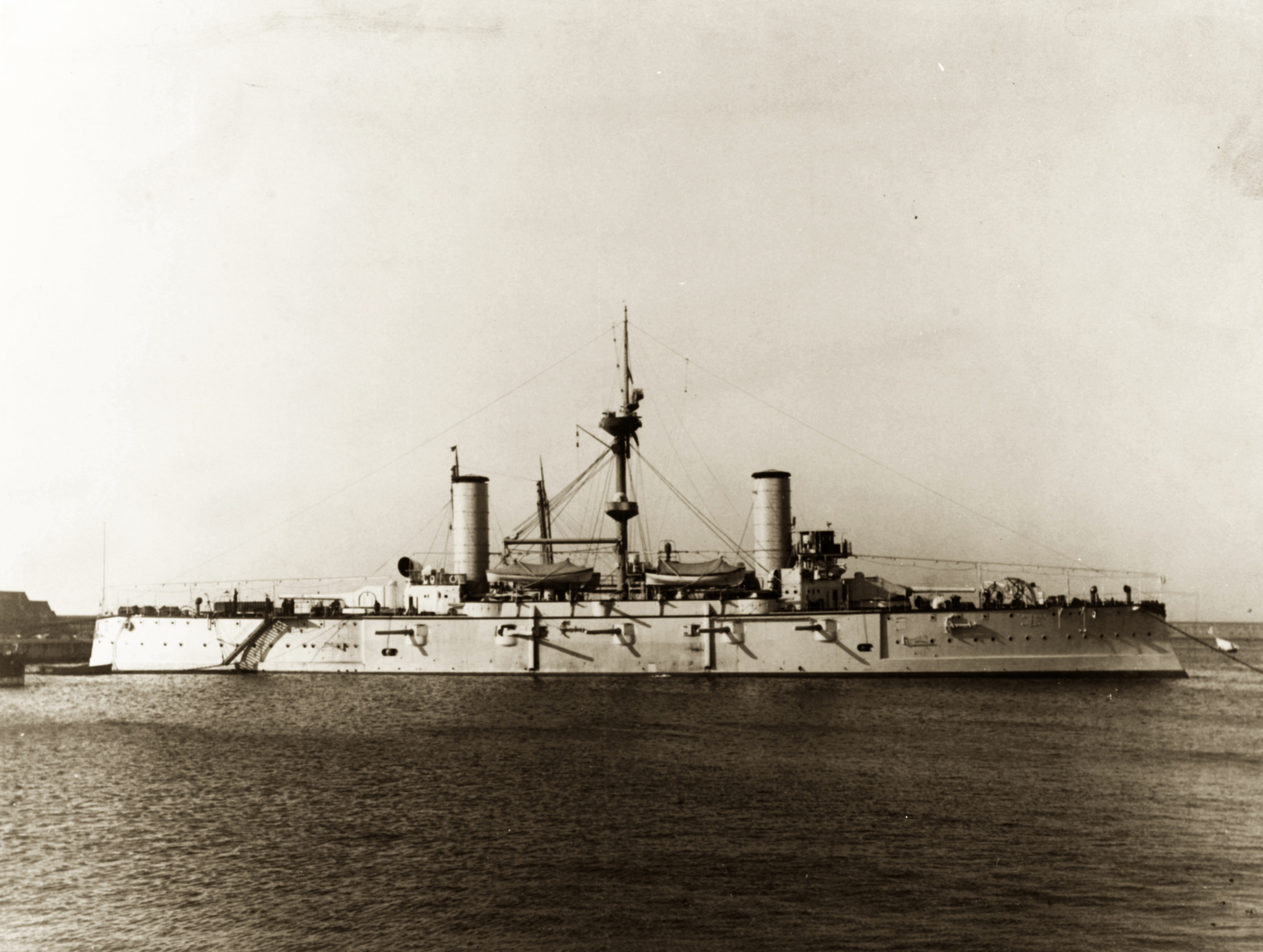

Belgrano 1.jpg (158.79 KiB) Przejrzano 2657 razy
Belgrano 2.jpg (198.43 KiB) Przejrzano 2657 razy
Pueyrredon 2.jpg (150.58 KiB) Przejrzano 2657 razy
Pueyrredon 11.jpg (239.78 KiB) Przejrzano 2657 razy

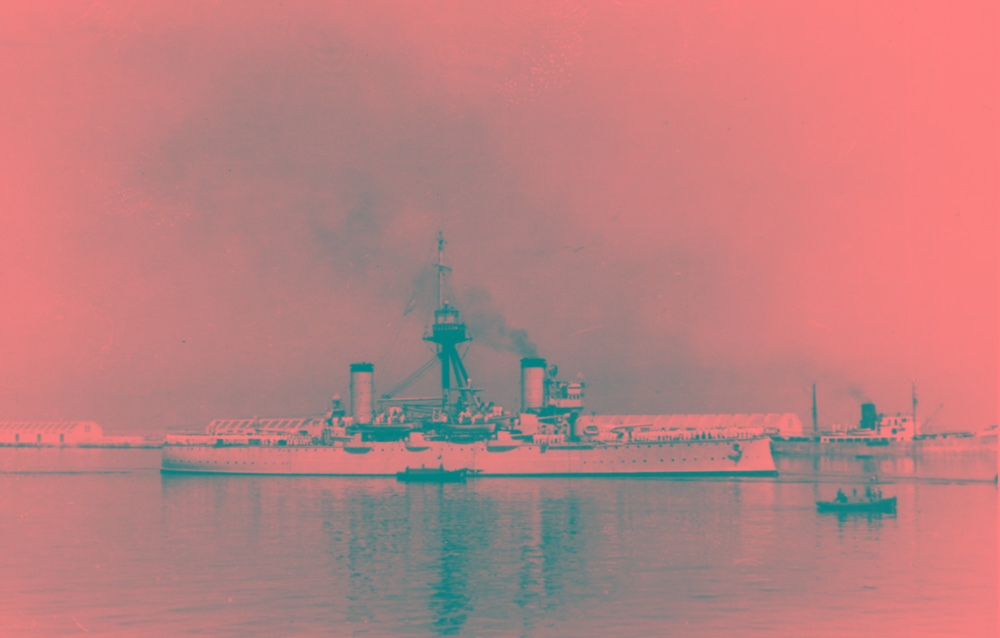

San Martin (lata 30).jpg (111.93 KiB) Przejrzano 2657 razy

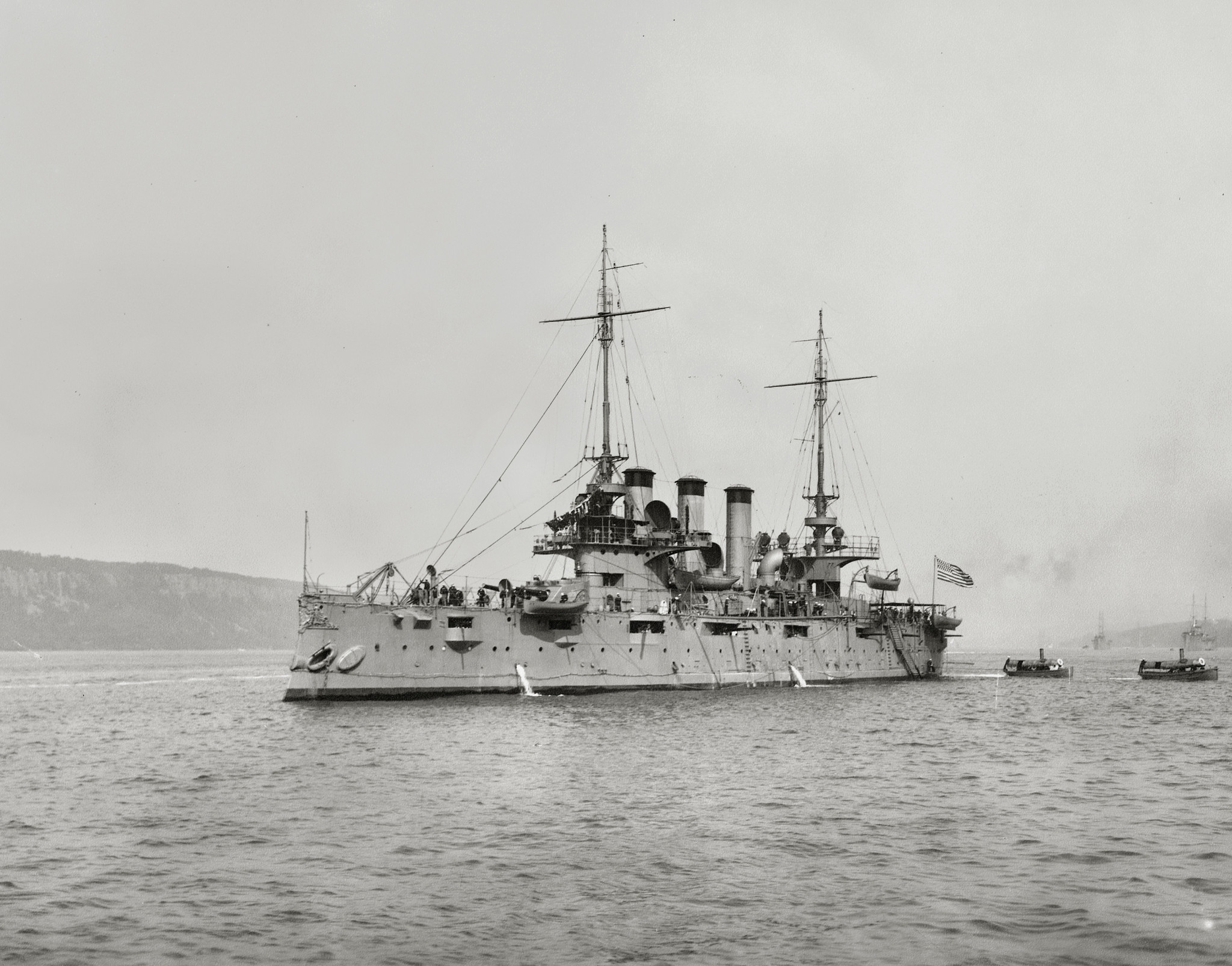

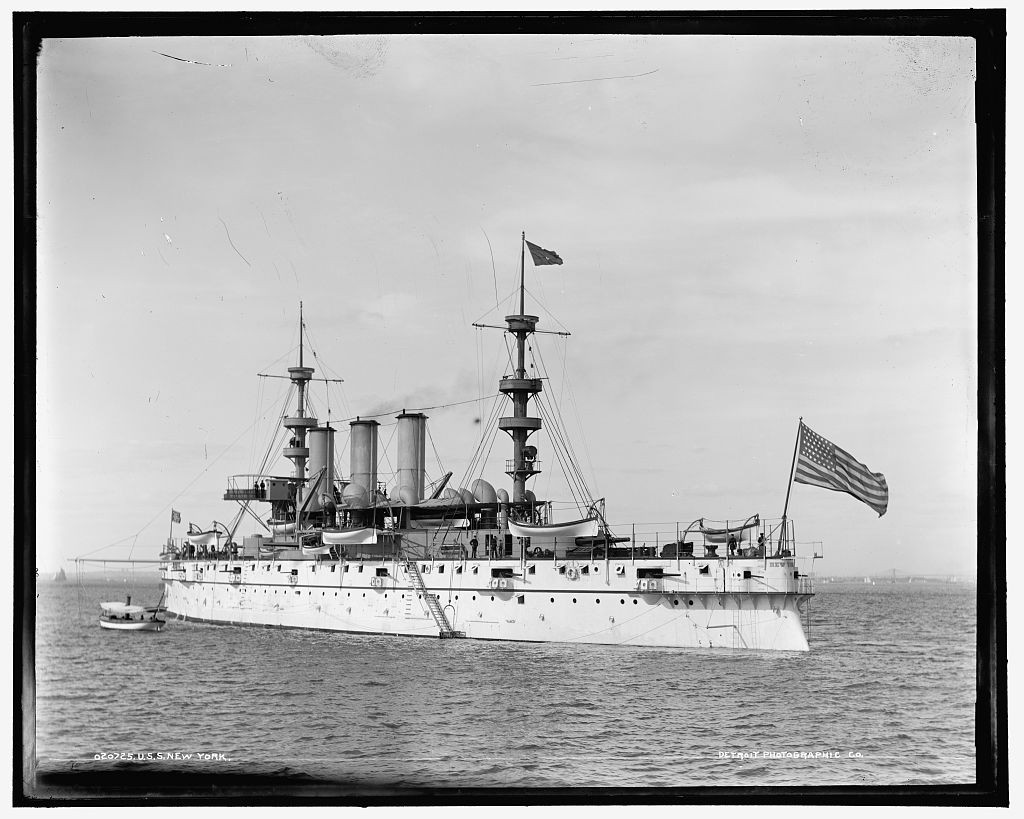

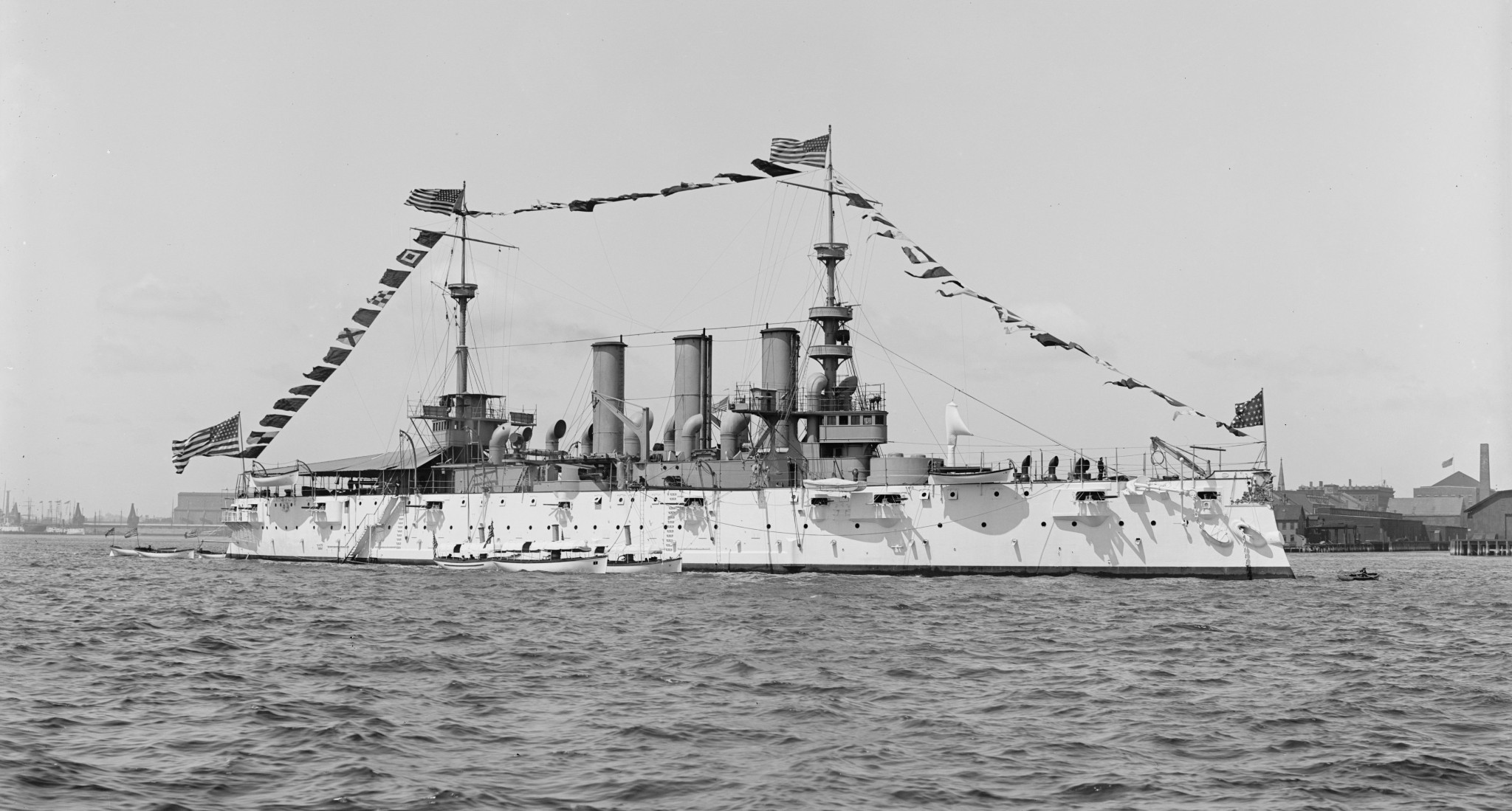

Amerykański krążownik pancerny New York. Zwodowany w 1891 roku, wszedł do służby w 1893. Wyporność ok. 8200 ton, prędkość 21 węzłów (osiągana realnie). Uzbrojenie: 6x203/35 BL, 12x102/40 QF, kilkanaście lekkich, 3 wt. Co do tego czy był to "prawdziwy" krążownik pancerny można dyskutować, gdyż miał opancerzenie typu "belt" (krótki i stos. wąski pas pancerny na linii wodnej) grubości 102 mm. Opancerzone tez były stanowiska artylerii: wieże 140mm (barbety do 254 mm) i stanowiska armat 102 mm - do 102 mm. Wziął aktywny udział w wojnie z hiszpanią (jako okręt flagowy adm. Samsona; w bitwie pod Santiago jednak nie wziął udziału bo pobierał węgiel - zdążył na jej końcówkę). Zmodernizowany w latach 1905-1909. Został wówczas m.in. przezbrojony w 4x203/45 QF i 10x127/50 QF, zmieniono tez art. lekką. W 1911 roku nazwę zmieniono mu na Saratoga a w 1917 na Rochester. Po wojnie wycofany ze służby. Jako hulk funkcjonował na Filipinach i tam został zatopiony podczas II wojny.
Załączniki

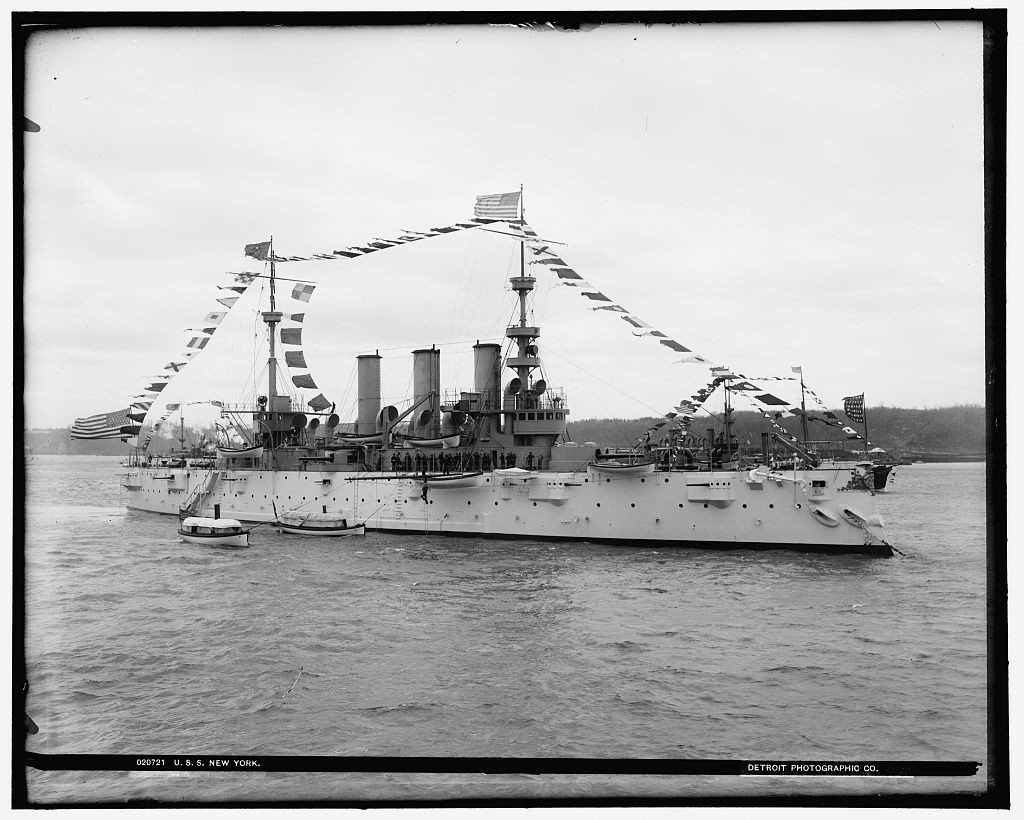

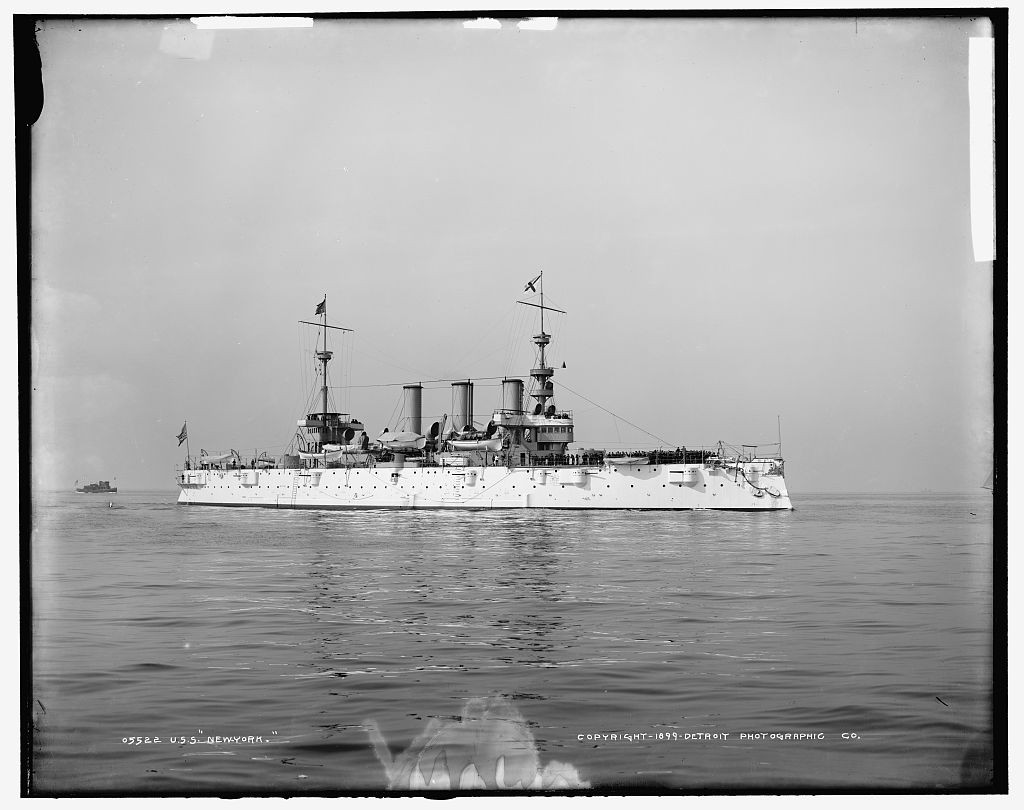

New York.jpg (440.61 KiB) Przejrzano 2636 razy
New York 5.jpg (799.42 KiB) Przejrzano 2636 razy
New york 24.jpg (189.29 KiB) Przejrzano 2636 razy
New York 1899bis.jpg (140.06 KiB) Przejrzano 2636 razy
Podczas wojny amerykańsko-hiszpańskiej, 1898.

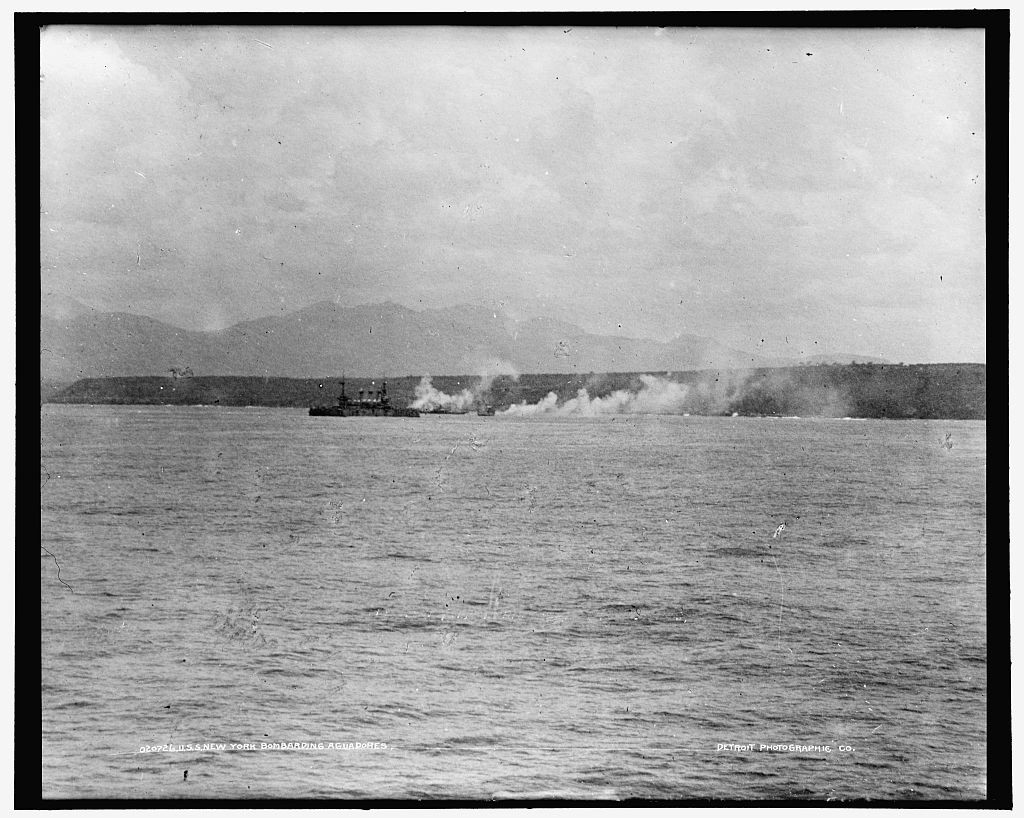

New York ostrzeliwuje Aquadores 1898.jpg (231.35 KiB) Przejrzano 2636 razy

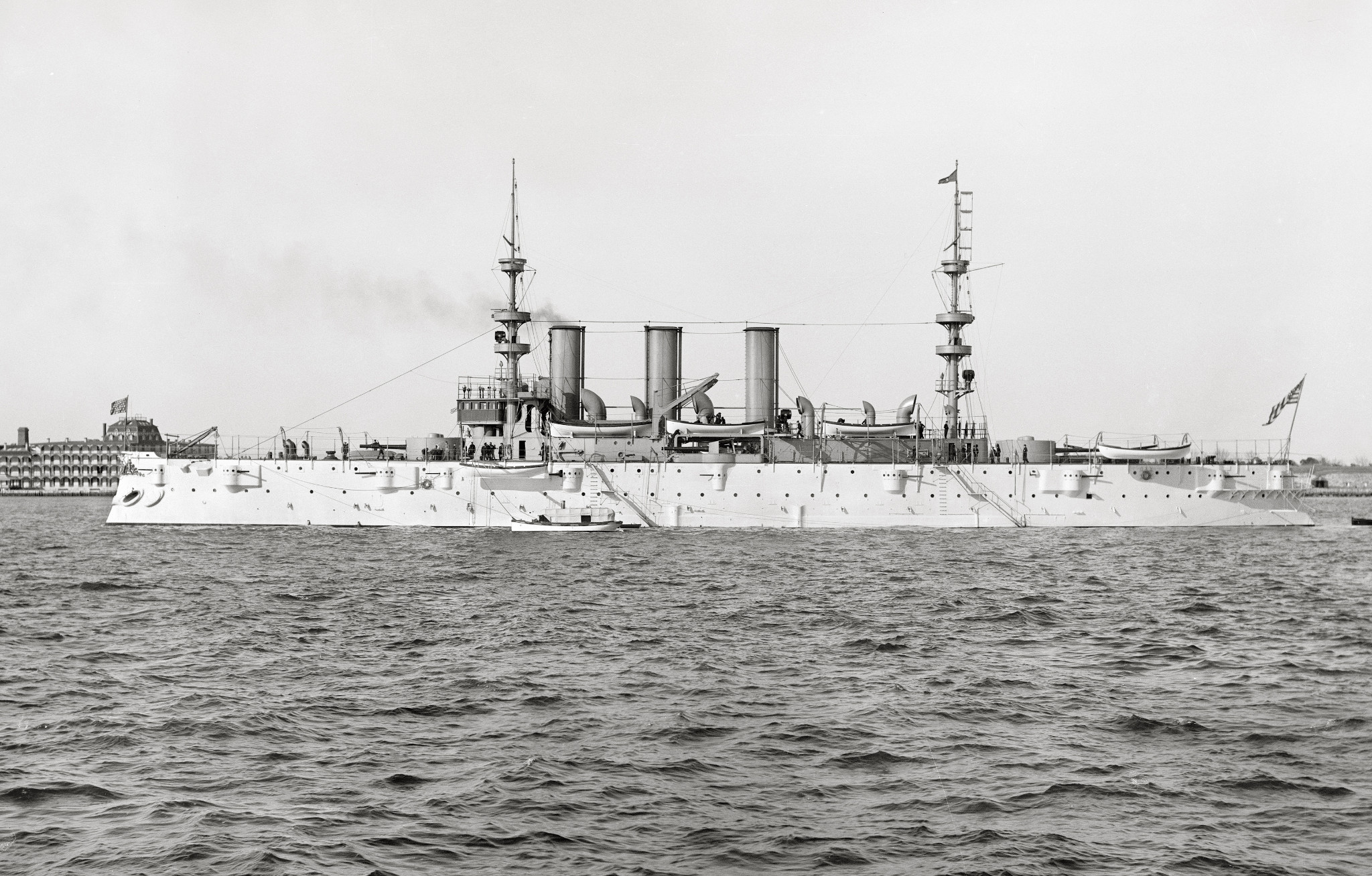

Saratoga (eks New York).jpg (647.14 KiB) Przejrzano 2636 razy

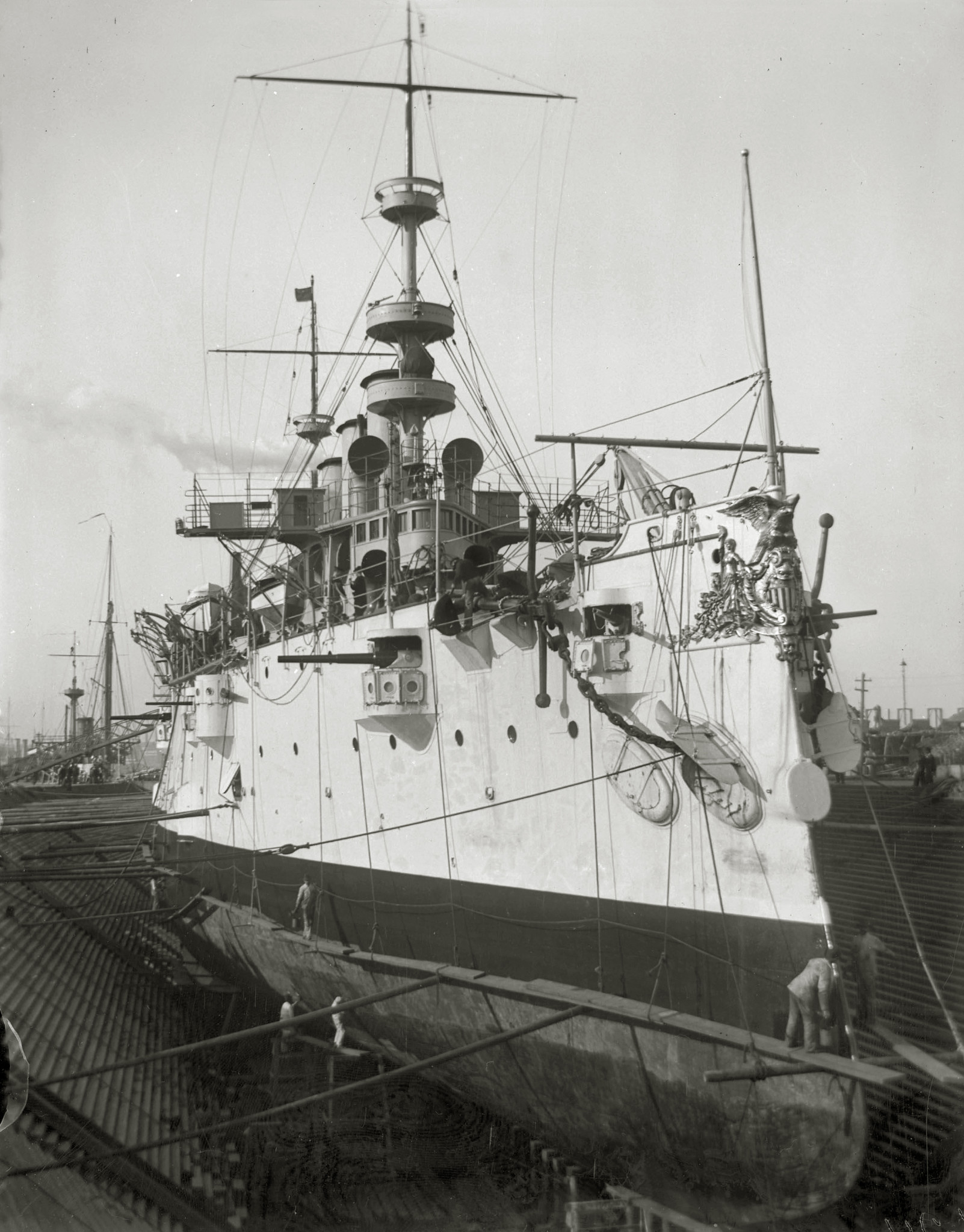

New York w doku.jpg (614.56 KiB) Przejrzano 2635 razy
New York 27.jpg (178 KiB) Przejrzano 2594 razy
Ostatnio zmieniony 2022-09-05, 12:17 przez Napoleon, łącznie zmieniany 1 raz.
