karol pisze: ↑2021-01-30, 17:18 tylko mój to całkiem inaczej wyglądał, jak ten książkowy

Takie życie, postępy badań idą na przód. Na dzień dzisiejszy nie ma niczego lepszego

A serce rozdarte Ale chyba czas iść z postępem, zrobiona dobra robota, to do niej trzeba odnieść się

p11c pisze: ↑ Uzbrojenie naszego ścigacza z bliska.

Rufa S2 lub S3 po przebudowie jesienią 1941r:

• nadbudówka wieżyczki Frazer-Nash z emblematem (emblemat 3 Flotylli MGB?),
• Oerlikon 20mm,
• charakterystyczne "koryto" na burcie wystające za profil pawęży,

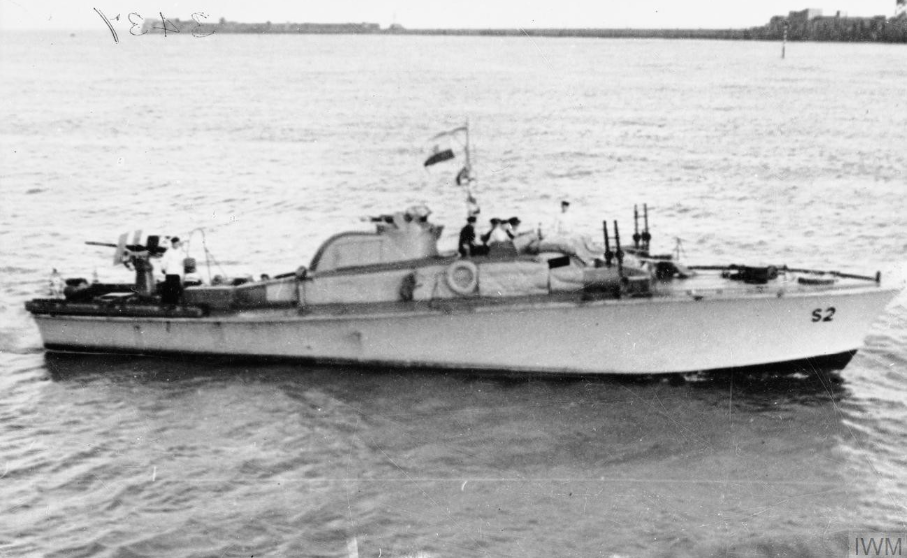

S2 po remoncie w 1941.
Na rufie wzdłuż burt, jest coś ułożone w czymś co chyba przypomina te koryto/szyny ze zdjęcia rufy? Nasuwa mi się pytanie...

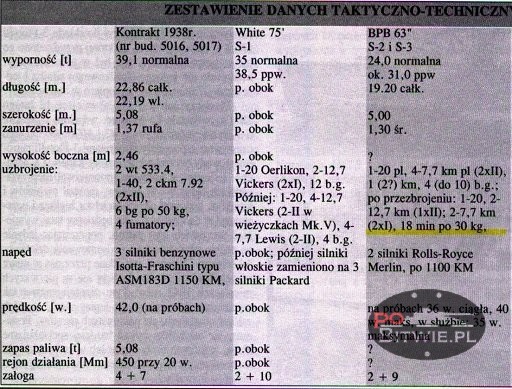

Po przebudowie jesienią 1941 w tym dzięki wzmocnieniom pokładu rufowego, S2 i S3 miały możliwość postawienia do 18 małych min morskich po 30 kg...

Marek Twardowski. Polskie ścigacze w II wojnie światowej. „Morza, Statki i Okręty”. 3/1998.:



Jakiego konkretnie typu były to miny, czy owe 30kg to:

• masa całkowita miny
• masa ładunku wybuchowego

Zakładając że 30kg to masa ładunku... mamy dwu kandydatów:

• mina - Type H Mark VI, z 27kg Amatol'u.
• mina - Mark XIXS o masie całkowitej 45kg., zaprojektowana do użycia przeciwko okrętom o małym zanurzeniu.

Najmniej prawdopodobne (bo mowa o minach):

• bomba - Mark XII, z ładunkiem 55 lbs. (25 kg) Minol'u
• bomba - Type F z ładunkiem o masie całkowitej 31,8 kg
