Kanonierki

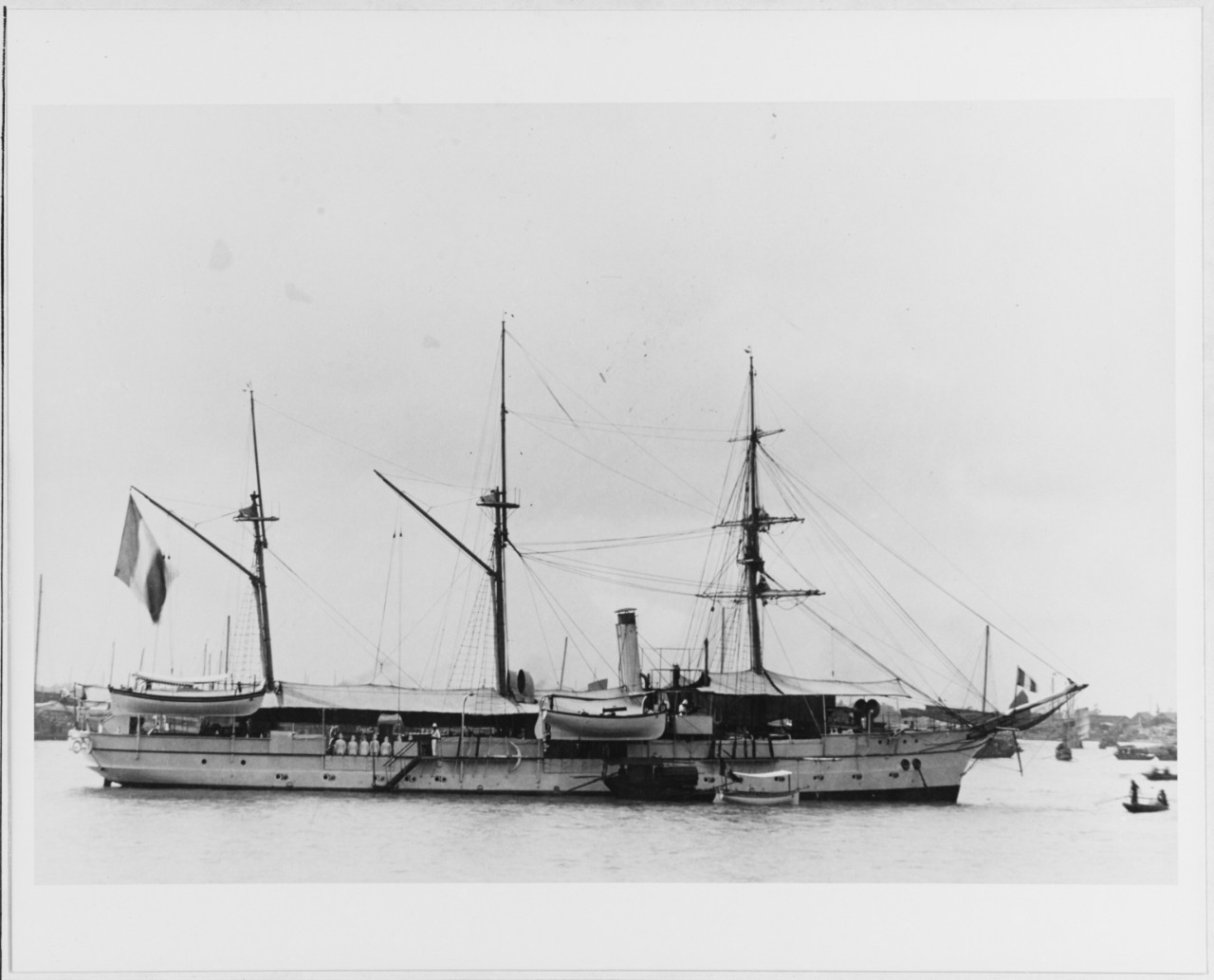

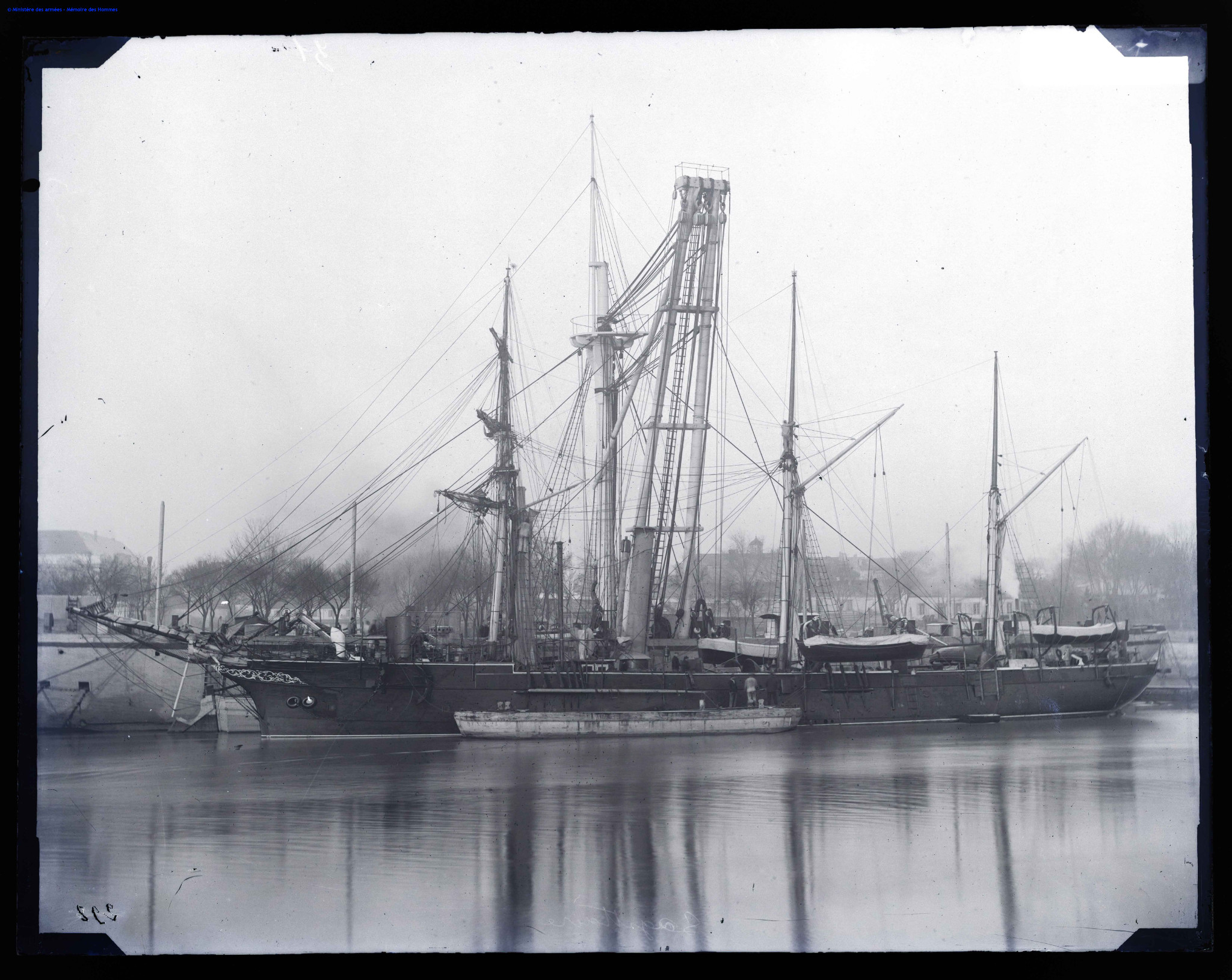

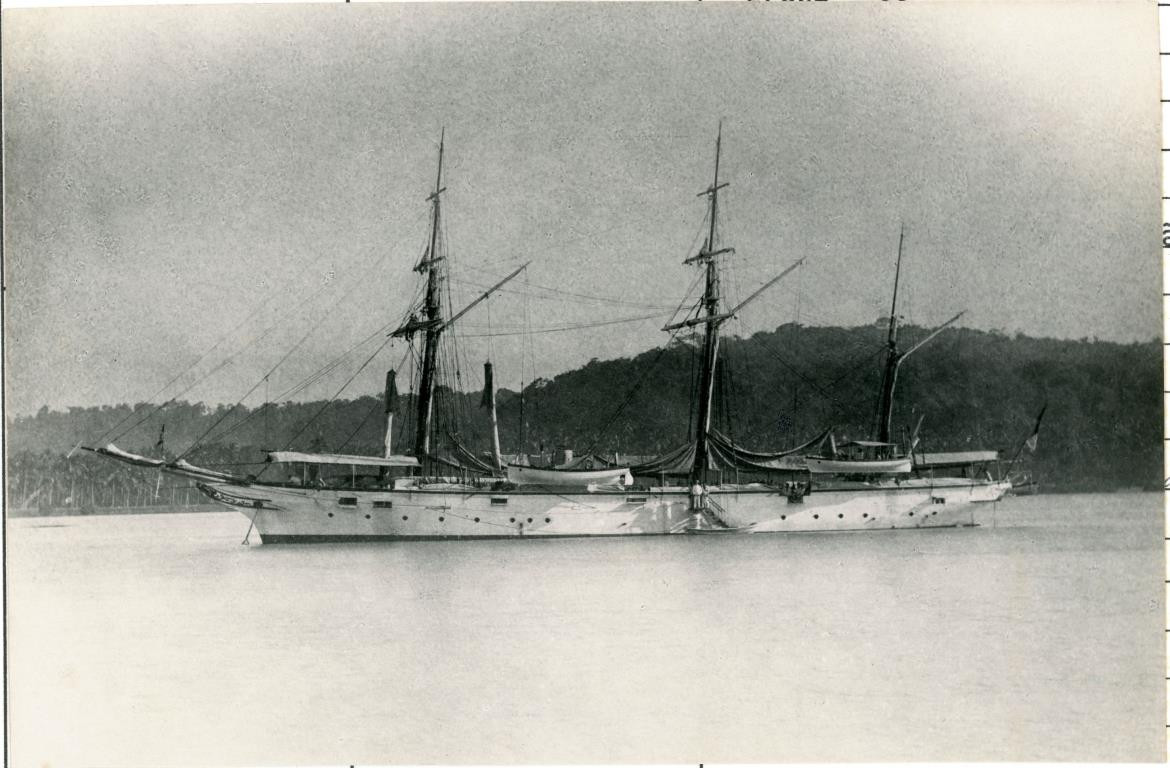

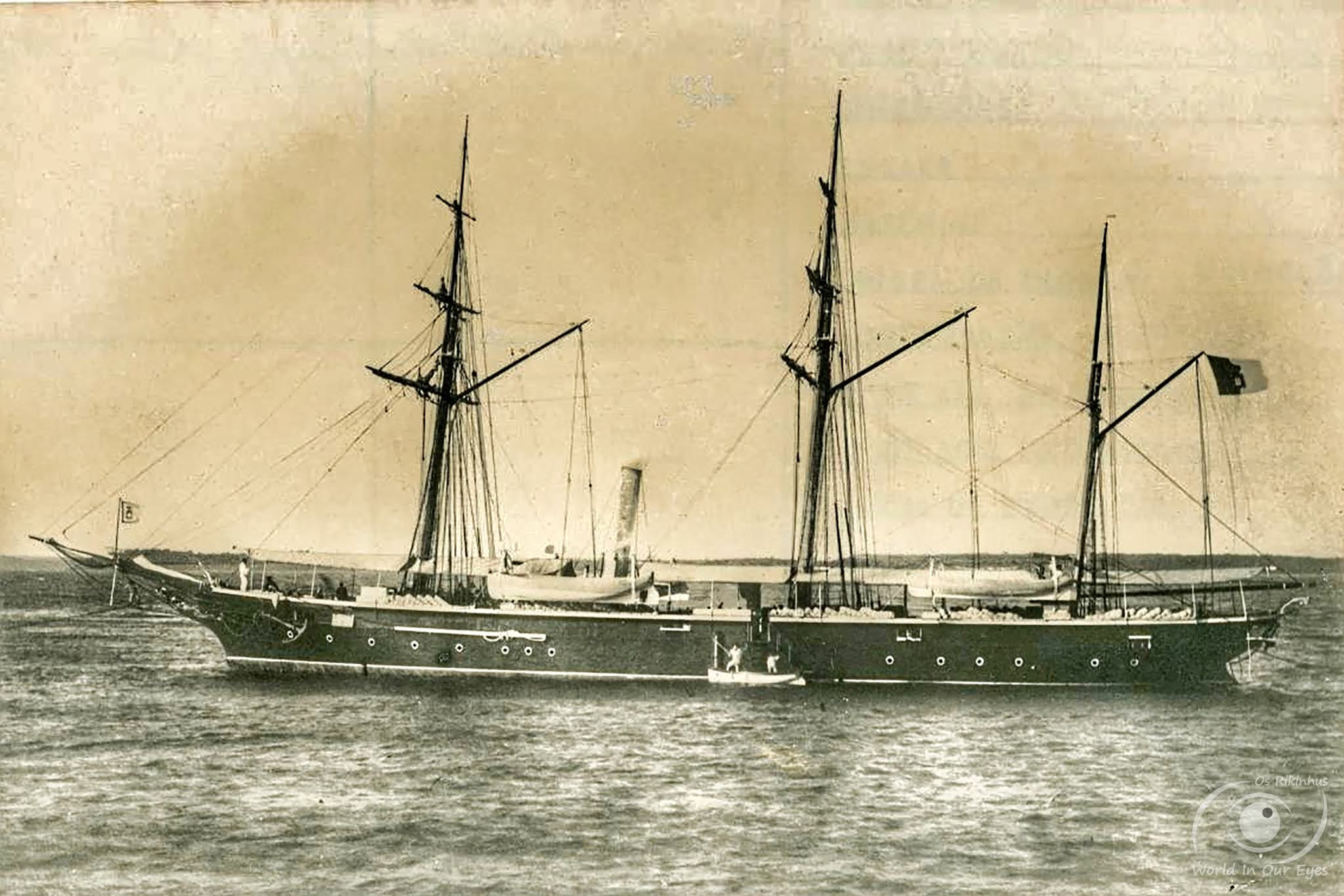

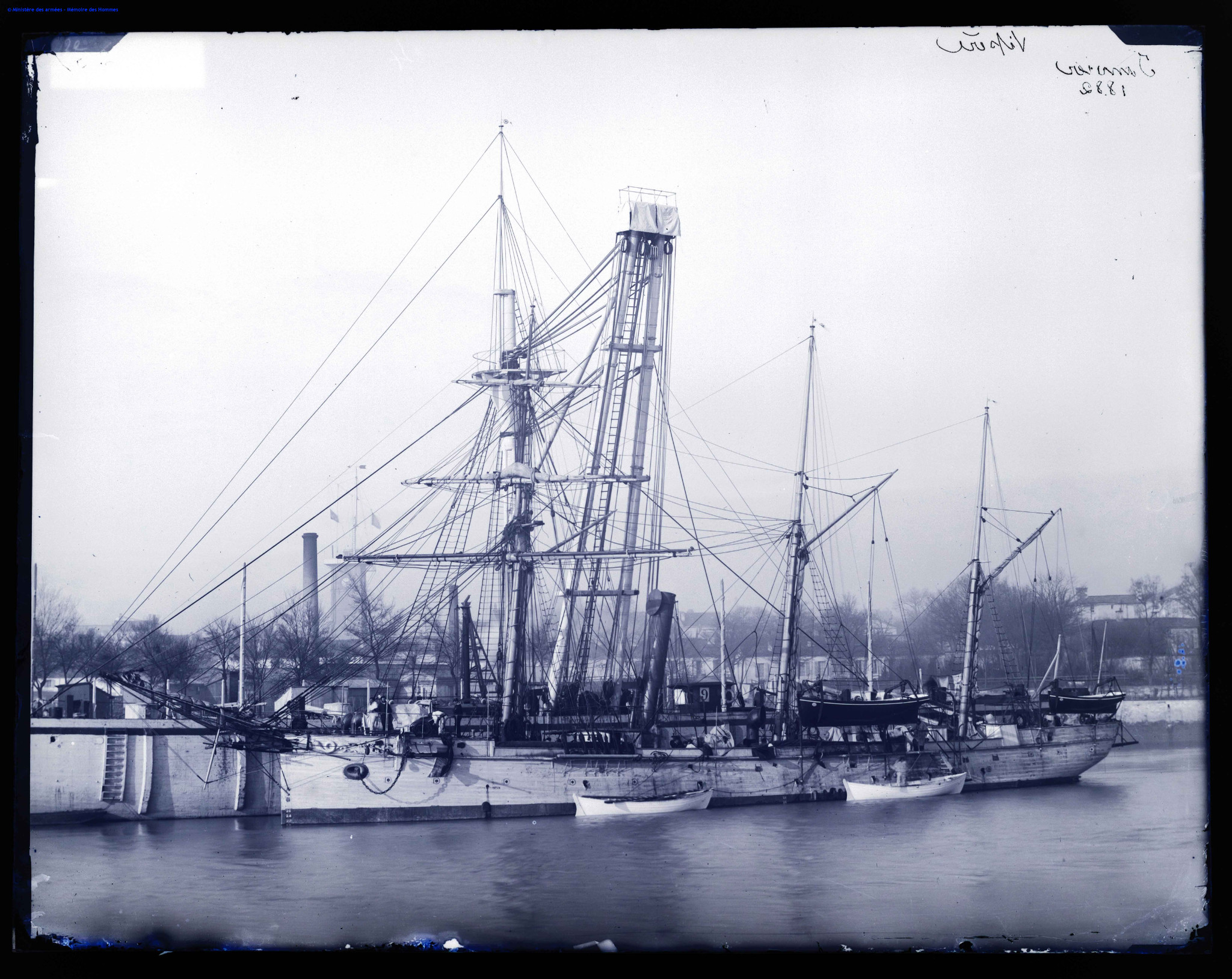

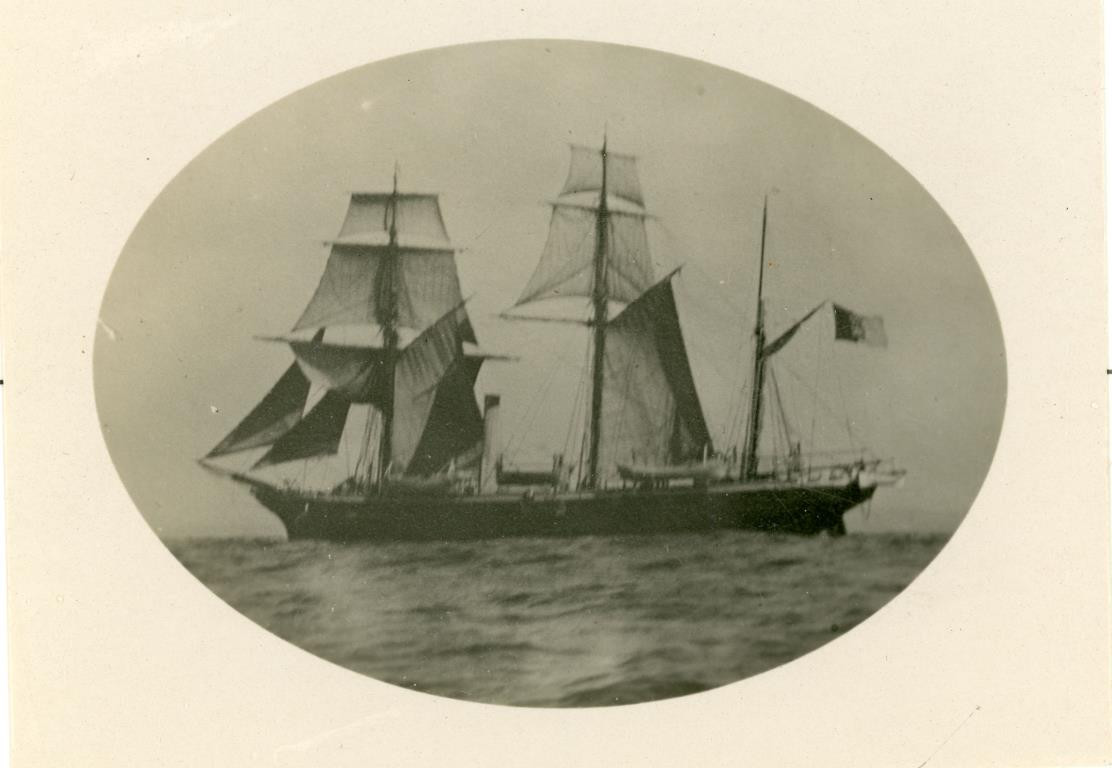

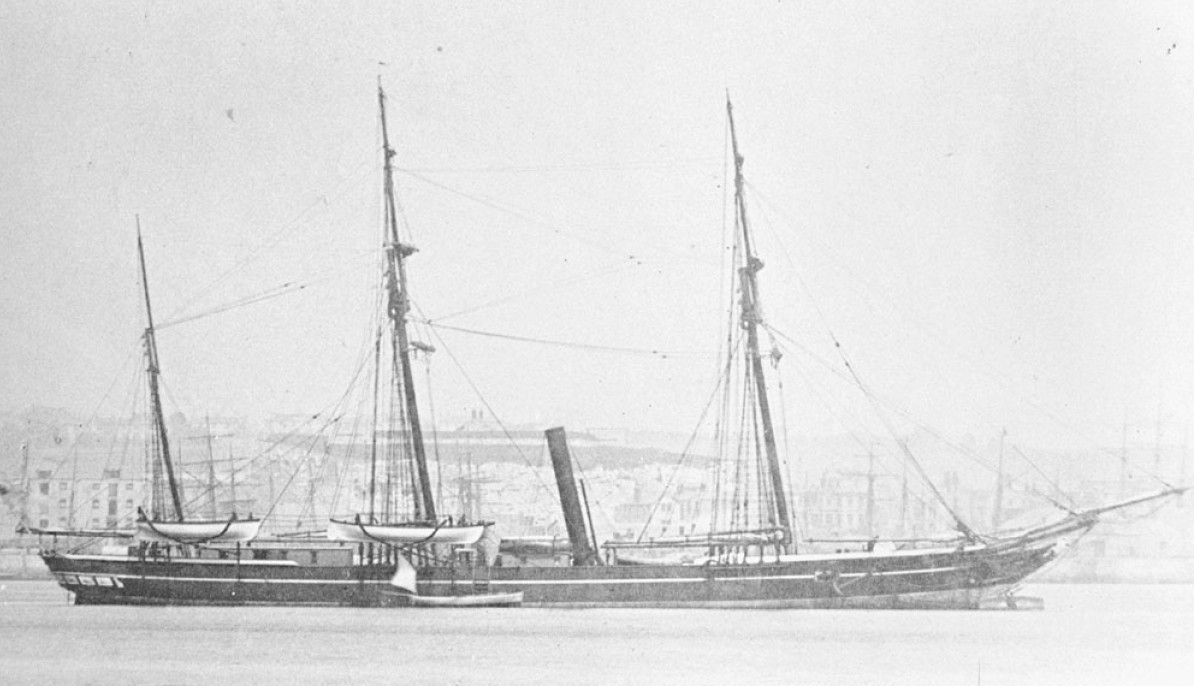

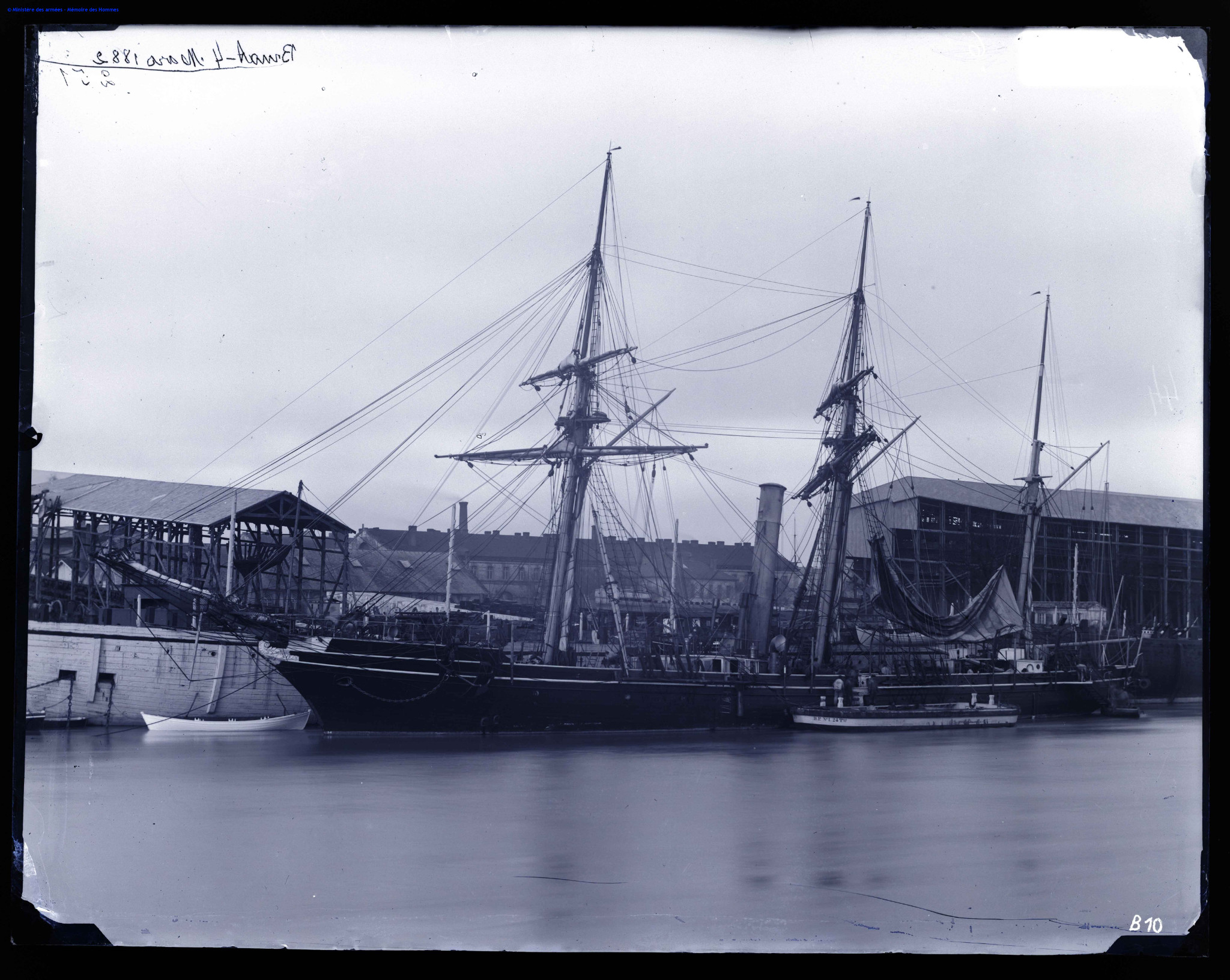

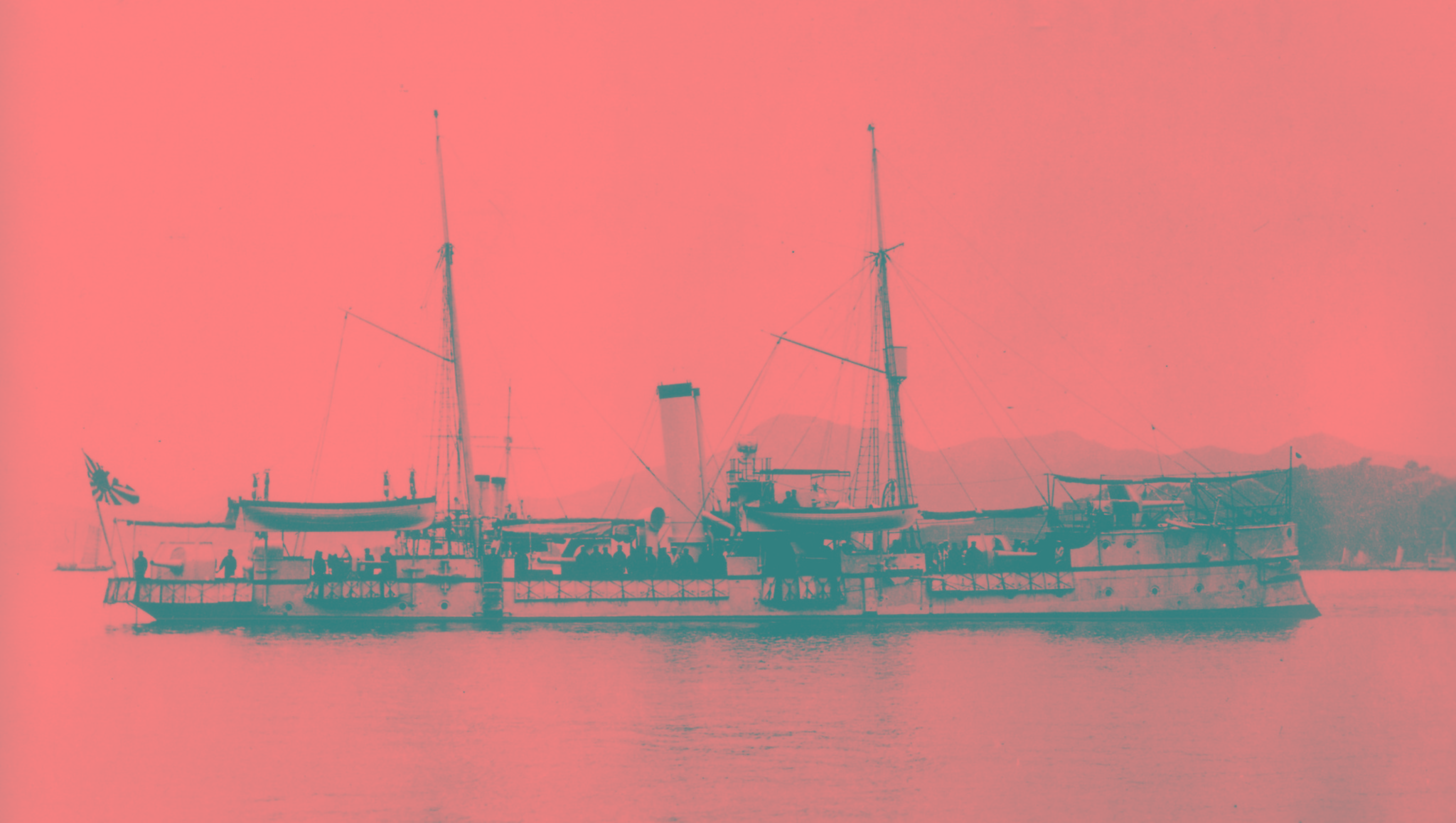

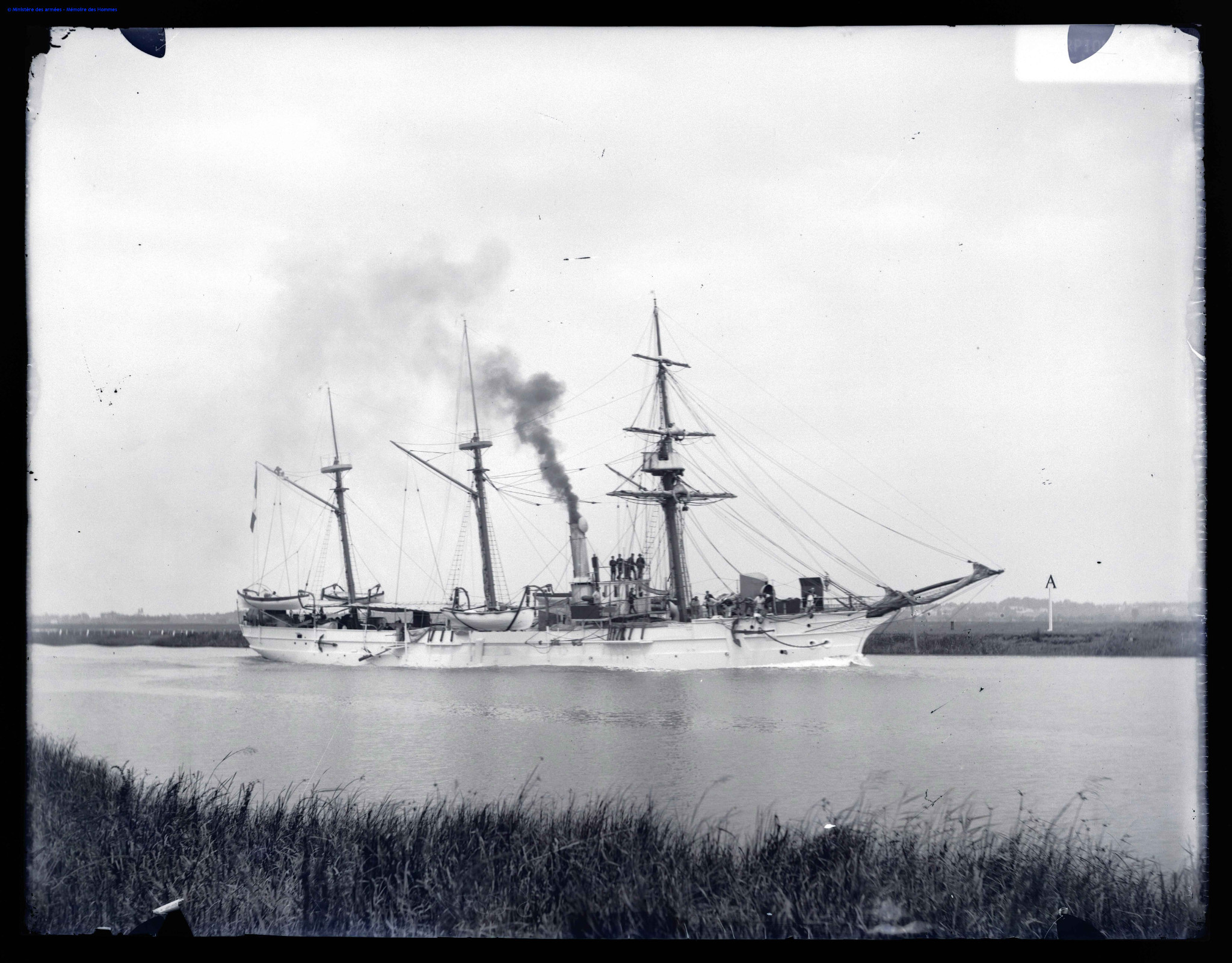

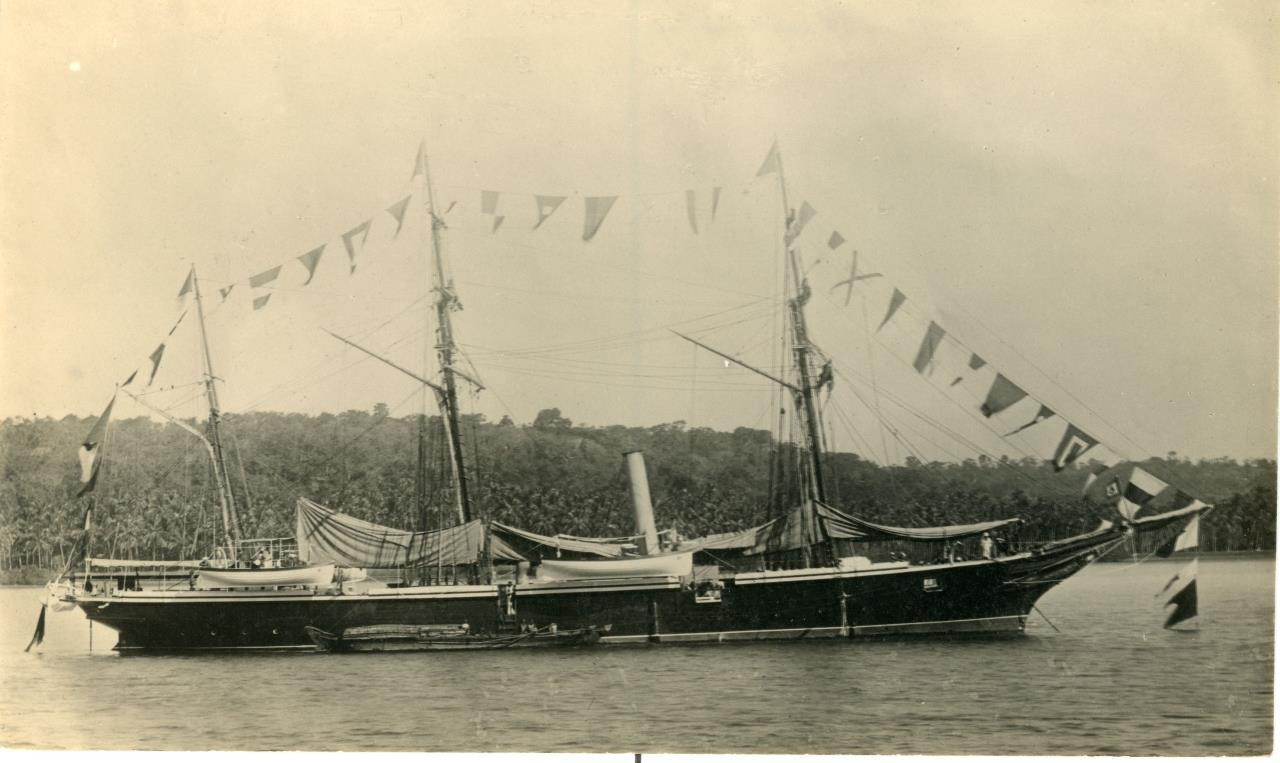

Wracając do kanonierek francuskich typu Comete i Crocodile, kilka nowych zdjęć.
To były typowe kanonierki kolonialne, niezbyt duże (450-490 ton wyporności), osiągające prędkość 9-11 węzłów, i dość silnie uzbrojone w 2 armaty 138/21 i 2 armaty 100/26.
To były typowe kanonierki kolonialne, niezbyt duże (450-490 ton wyporności), osiągające prędkość 9-11 węzłów, i dość silnie uzbrojone w 2 armaty 138/21 i 2 armaty 100/26.
- Załączniki
-
- Sagittaire archives_SHDMR__MR_5_G_777__0001.jpg (715.94 KiB) Przejrzano 1661 razy
-
- Vipere archives_SHDMR__MR_5_G_1121__0001.jpg (800.36 KiB) Przejrzano 1661 razy
-
- Scorpion (1895) archives_SHDMR__MR_5_G_812__0001.jpg (725.27 KiB) Przejrzano 1661 razy
-
- Meteore (1894) archives_SHDMR__MR_5_G_561__0001.jpg (811.12 KiB) Przejrzano 1661 razy
-
- Comete NH 66026.jpeg (155.1 KiB) Przejrzano 1661 razy
-
- Gabes 1884 archives_SHDMR__MR_5_G_447__0001.jpg (812.7 KiB) Przejrzano 1661 razy
Kanonierki

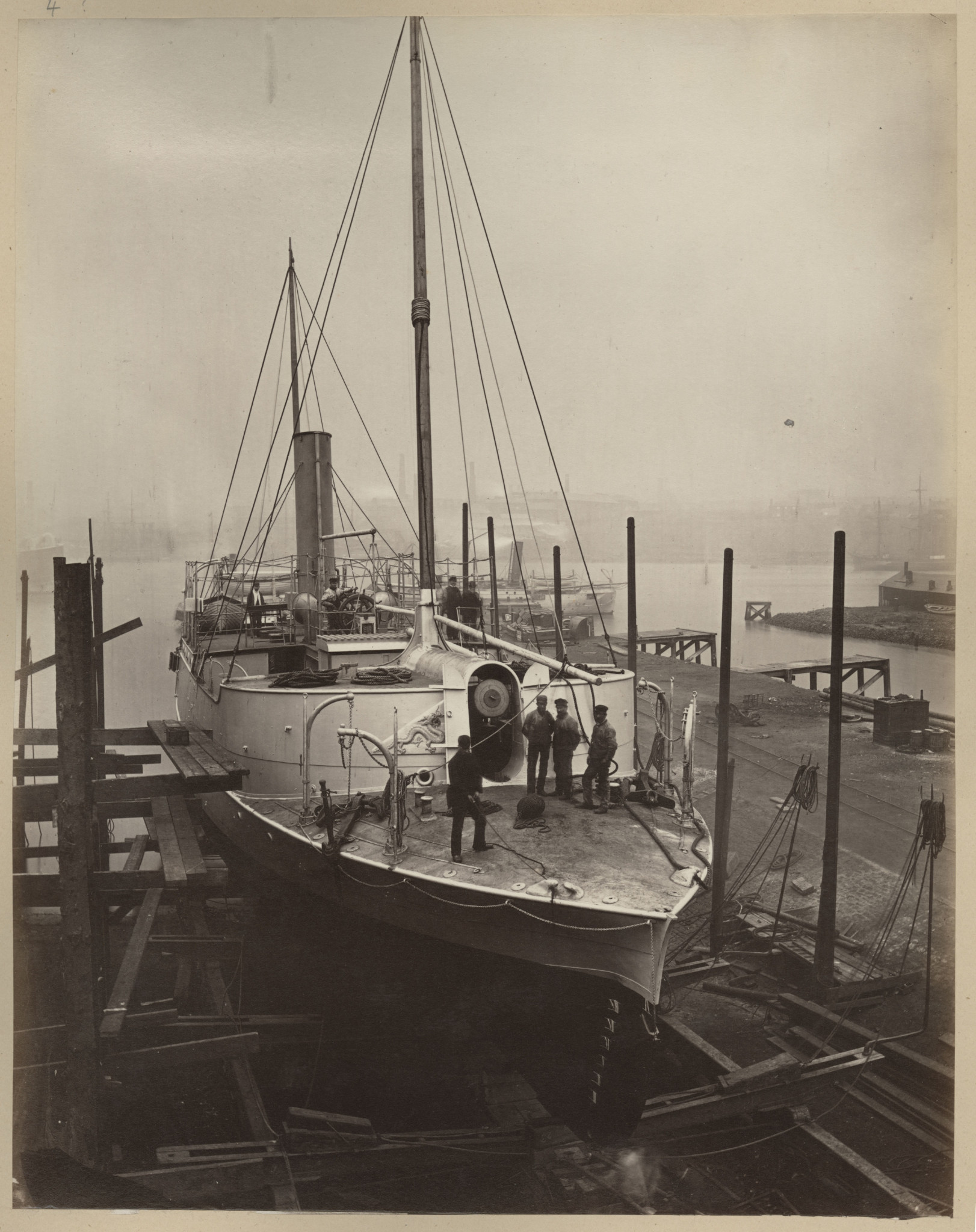

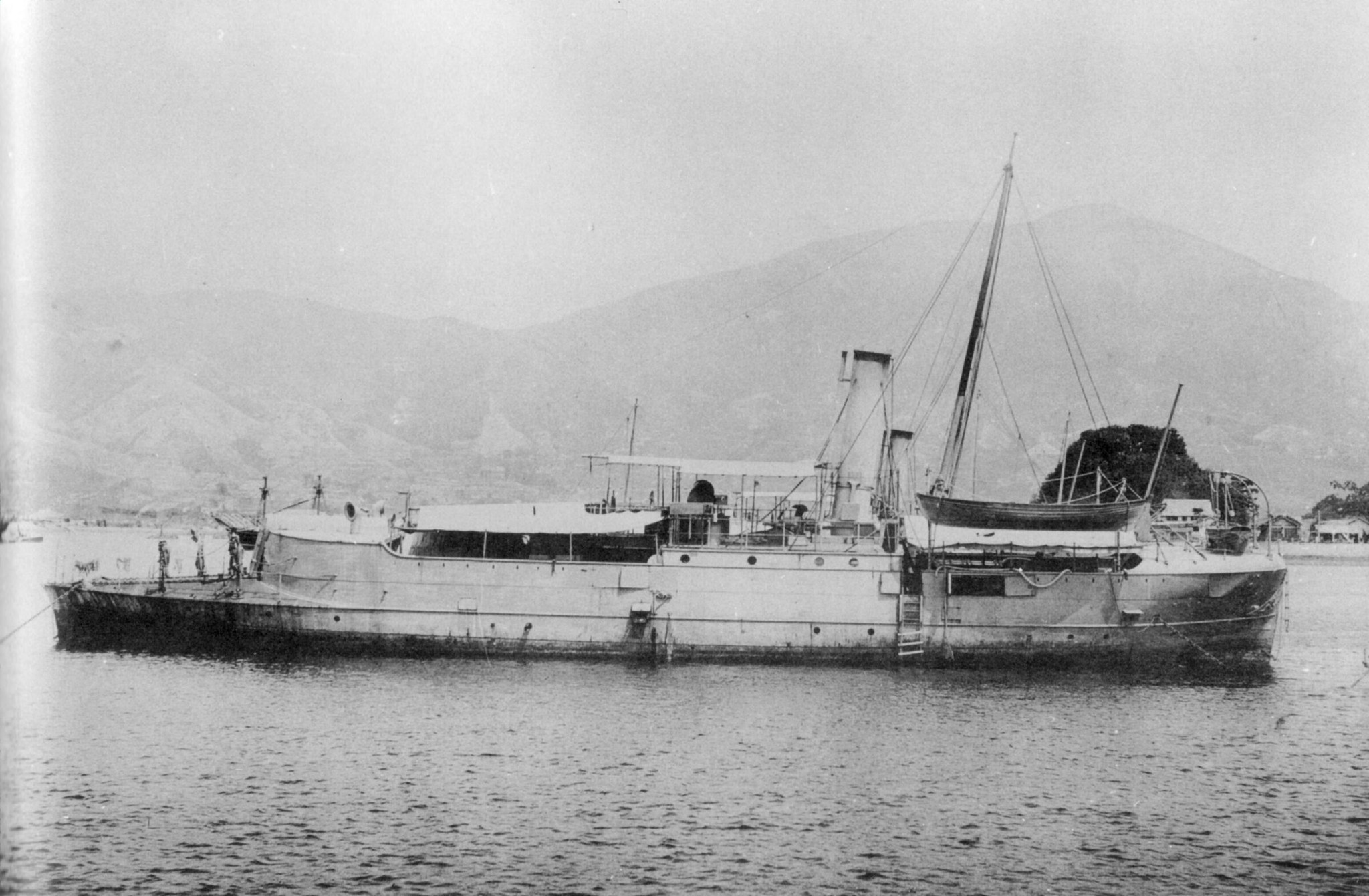

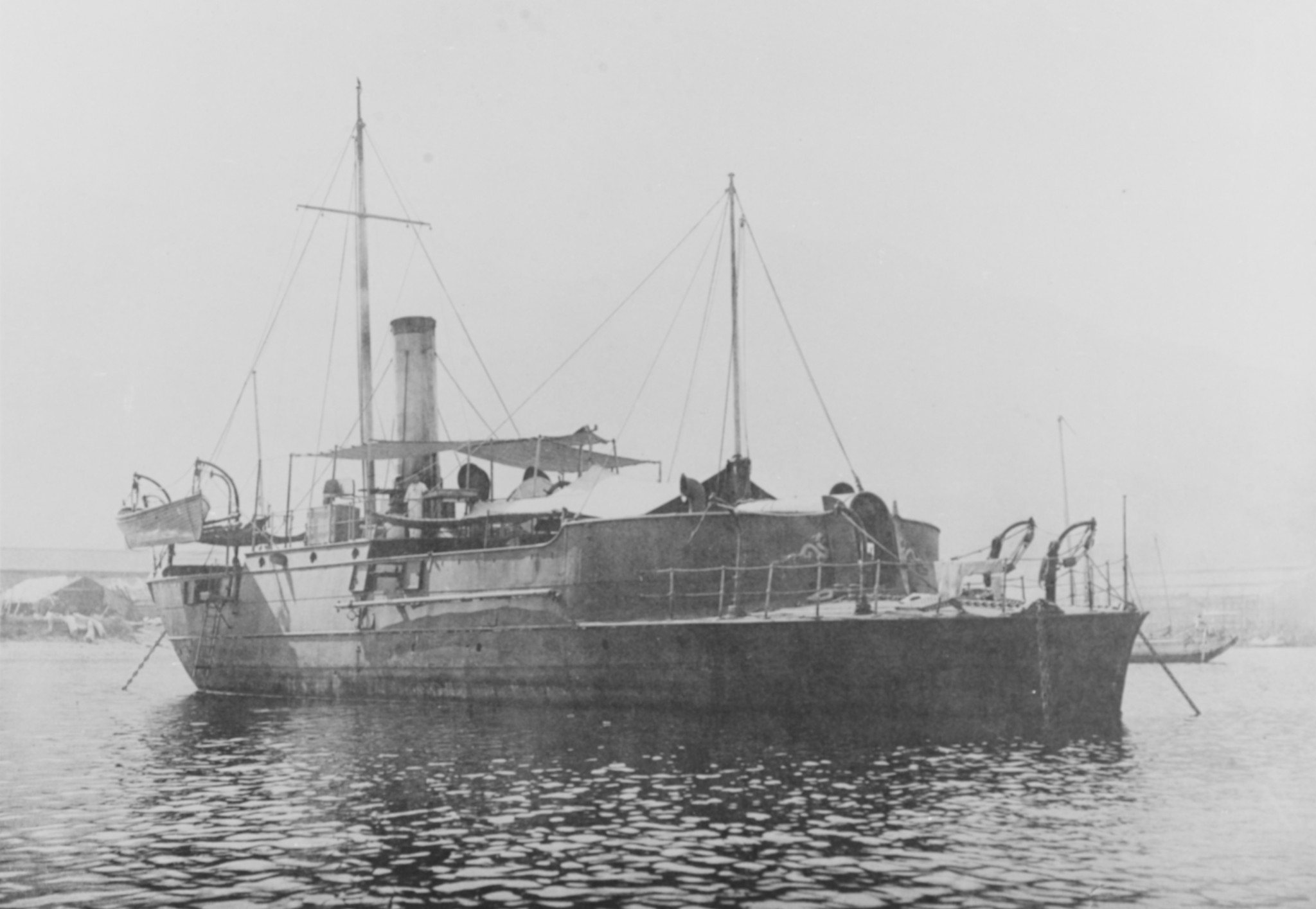

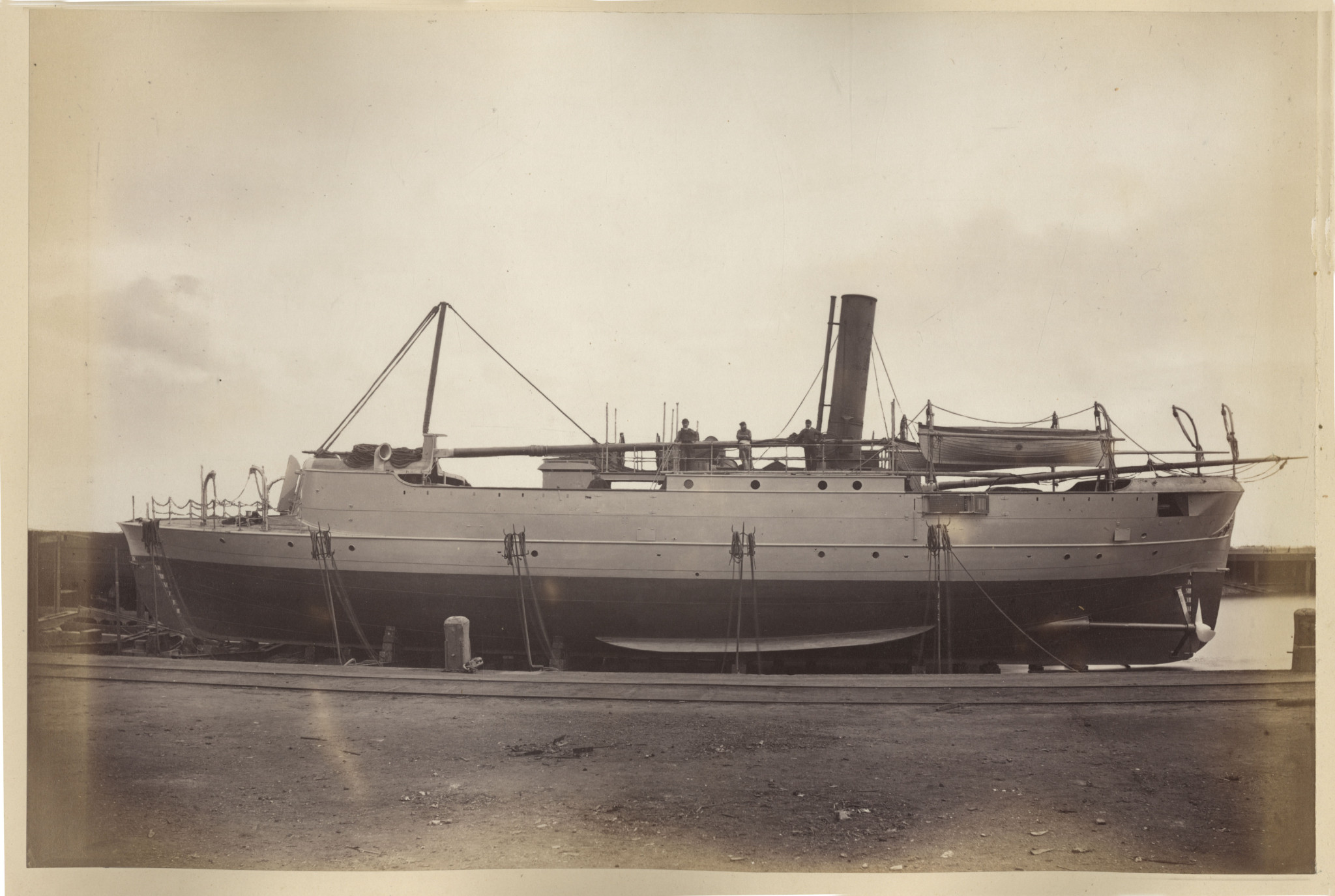

Chińskie kanonierki typu Chen Tung. Zbudowano 7 takich jednostek, z których 6 zdobyli Japończycy w Weihaiwei w lutym 1895. Typowe kanonierki "żelazkowe" uzbrojone w jedną dużą armatę - w zasadzie pływające lawety lub jak kto woli stanowiska ciężkich armat. Wyporność 490-500 ton, prędkość ok. 10 węzłów. Uzbrojone w 1 odprzodową gwintowaną armatę Armstronga kalibru 279 mm i kilka mniejszych. Należały do Floty Peiyang (Północnej).
- Załączniki
-
- Typ Chen Tung 1.jpg (475.4 KiB) Przejrzano 1618 razy
-
- Typ Chen Tung 2.jpg (502.74 KiB) Przejrzano 1618 razy
-
- Typ Chen Tung 3.jpg (608.29 KiB) Przejrzano 1618 razy
-
- Typ Chen Tung 4.jpg (632.05 KiB) Przejrzano 1618 razy
-
- KN.jpg (110.09 KiB) Przejrzano 1618 razy
-
- Chen Chung.jpg (303.82 KiB) Przejrzano 1618 razy
-
- Tu już pod banderą japońską.
- Chin Pien.jpg (524.14 KiB) Przejrzano 1610 razy
Kanonierki

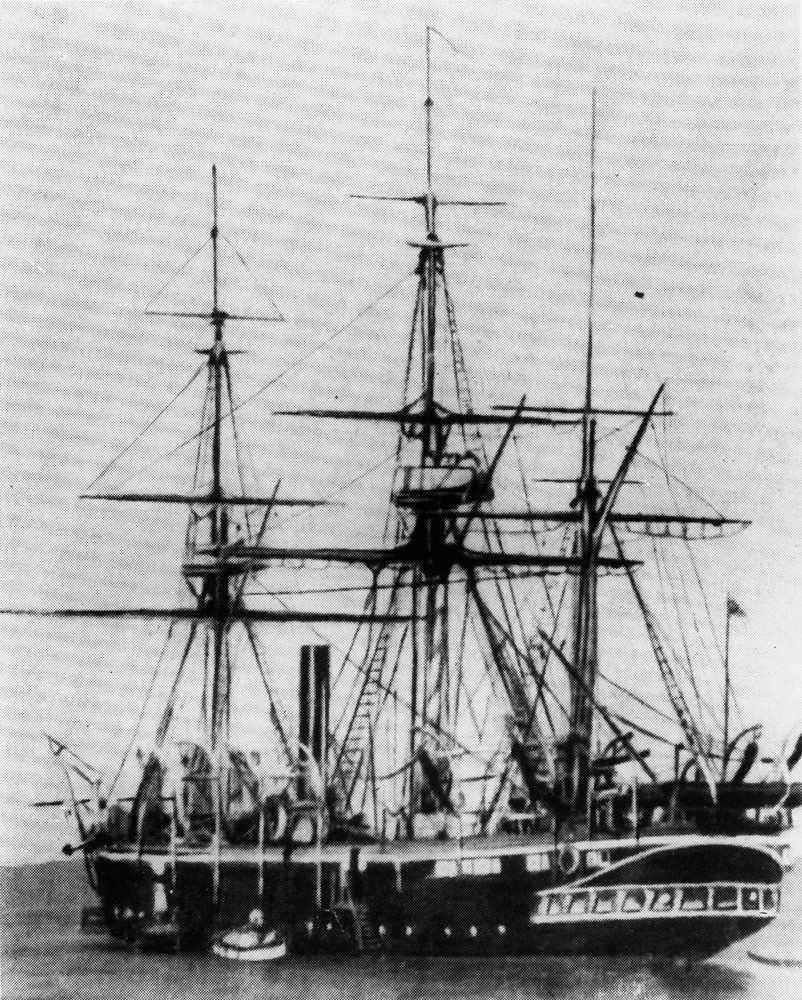

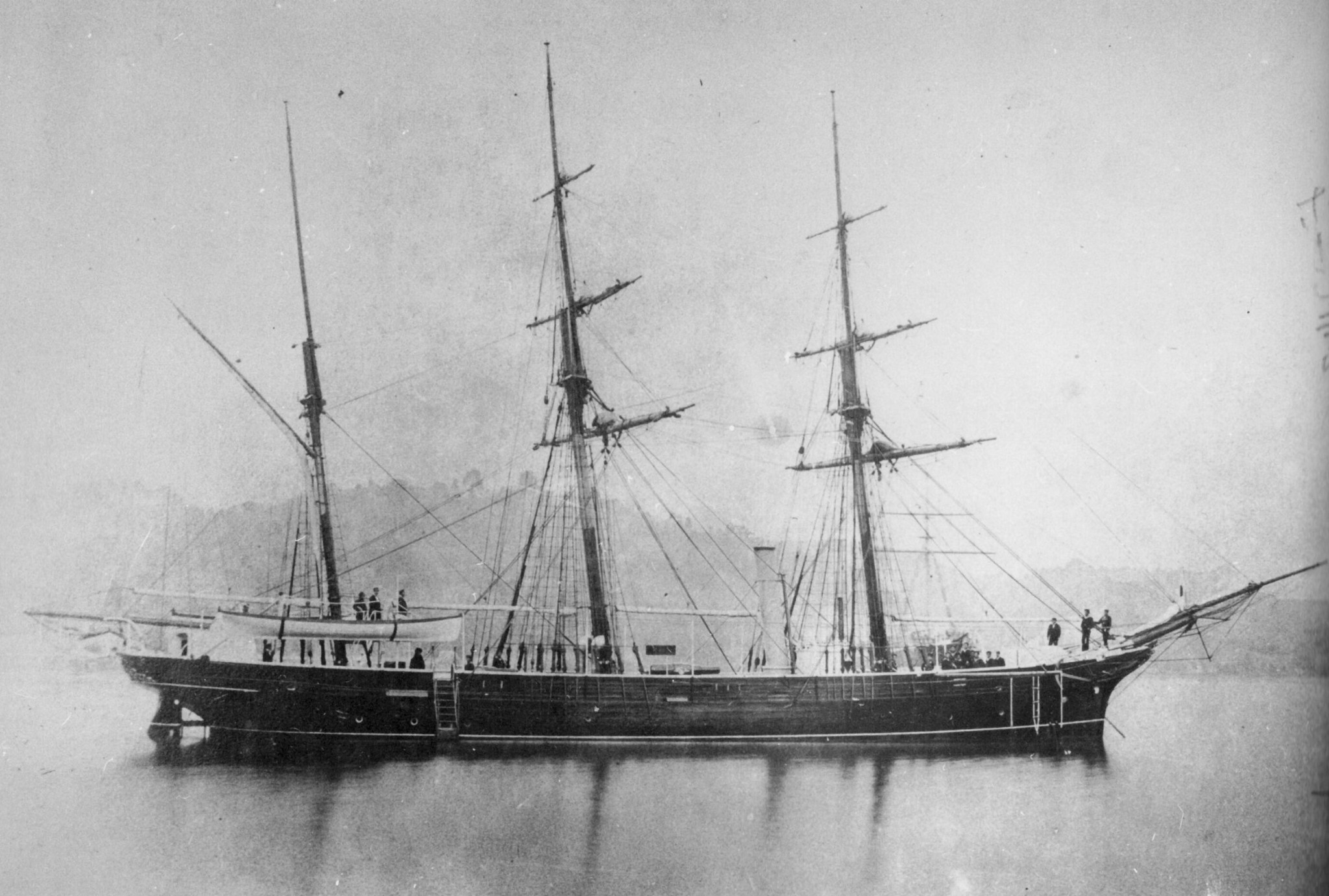

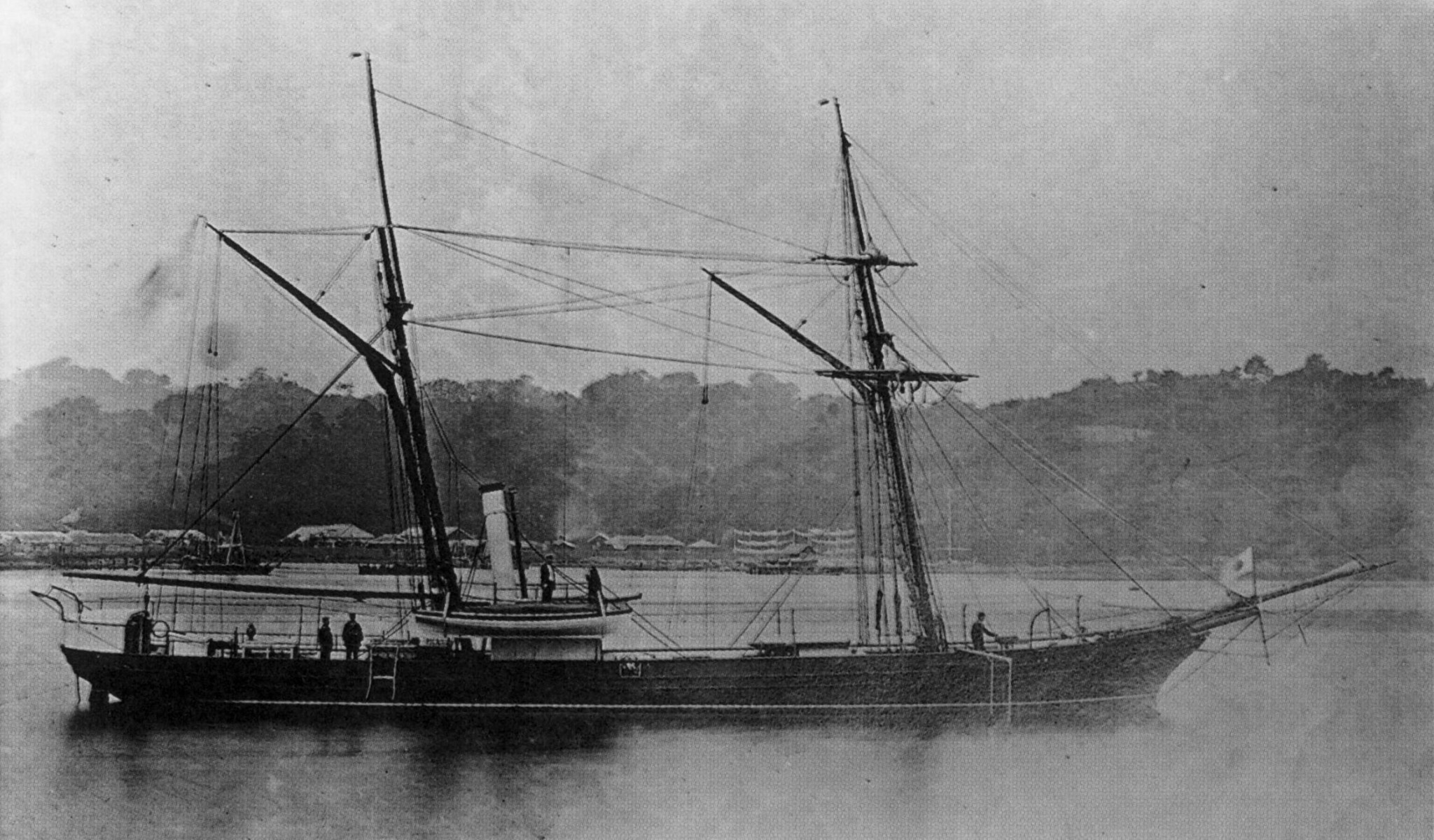

A teraz stare kanonierki japońskie. Chiyoda (Chiyodogata) zwodowana w 1863 roku, wypornośc 140 ton. Uzbrojenie 1 duża armata i 2 mniejsze (różne dane odnoście tego co to był za sprzęt, am pewny nie jestem). Prędkość 5-6 węzłów. Uczestniczyła w wojnie domowej 1868-69, początkowo po stronie cesarskiej, potem zdobyta przez jednostki Enomoto, odbita pod Hakodate.
Hosho, zwodowany w 1868, zakupiony został już po wojnie. 316 ton wyporności, 10-11 węzłów. Dane o uzbrojeniu różne. Prawdopodobnie 1x178 ML Armstronga i nieznana armata mniejsza, ale pewny nie jestem.
Trzeci okręt, to Soko, eks chińska kanonierka Tsao Ch'iang, zdobyta na początku wojny 1894-1895 przez krążownik Akitsushima. Zbudowana pod koniec lat 60 w Szanghaju (Kiangnan). Wyporność 600 ton, prędkość 9 węzłów (pod banderą japońską już mniej). W służbie chińskiej była uzbrojona w 2x160 ML, w służbie japońskiej - nie wiem. Długo zresztą nie służyła.
Hosho, zwodowany w 1868, zakupiony został już po wojnie. 316 ton wyporności, 10-11 węzłów. Dane o uzbrojeniu różne. Prawdopodobnie 1x178 ML Armstronga i nieznana armata mniejsza, ale pewny nie jestem.
Trzeci okręt, to Soko, eks chińska kanonierka Tsao Ch'iang, zdobyta na początku wojny 1894-1895 przez krążownik Akitsushima. Zbudowana pod koniec lat 60 w Szanghaju (Kiangnan). Wyporność 600 ton, prędkość 9 węzłów (pod banderą japońską już mniej). W służbie chińskiej była uzbrojona w 2x160 ML, w służbie japońskiej - nie wiem. Długo zresztą nie służyła.
- Załączniki
-
- Chiyoda.jpg (621.28 KiB) Przejrzano 1608 razy
-
- Hosho 1878.jpg (533.47 KiB) Przejrzano 1608 razy
-
- Soko.jpg (458.35 KiB) Przejrzano 1608 razy
Kanonierki

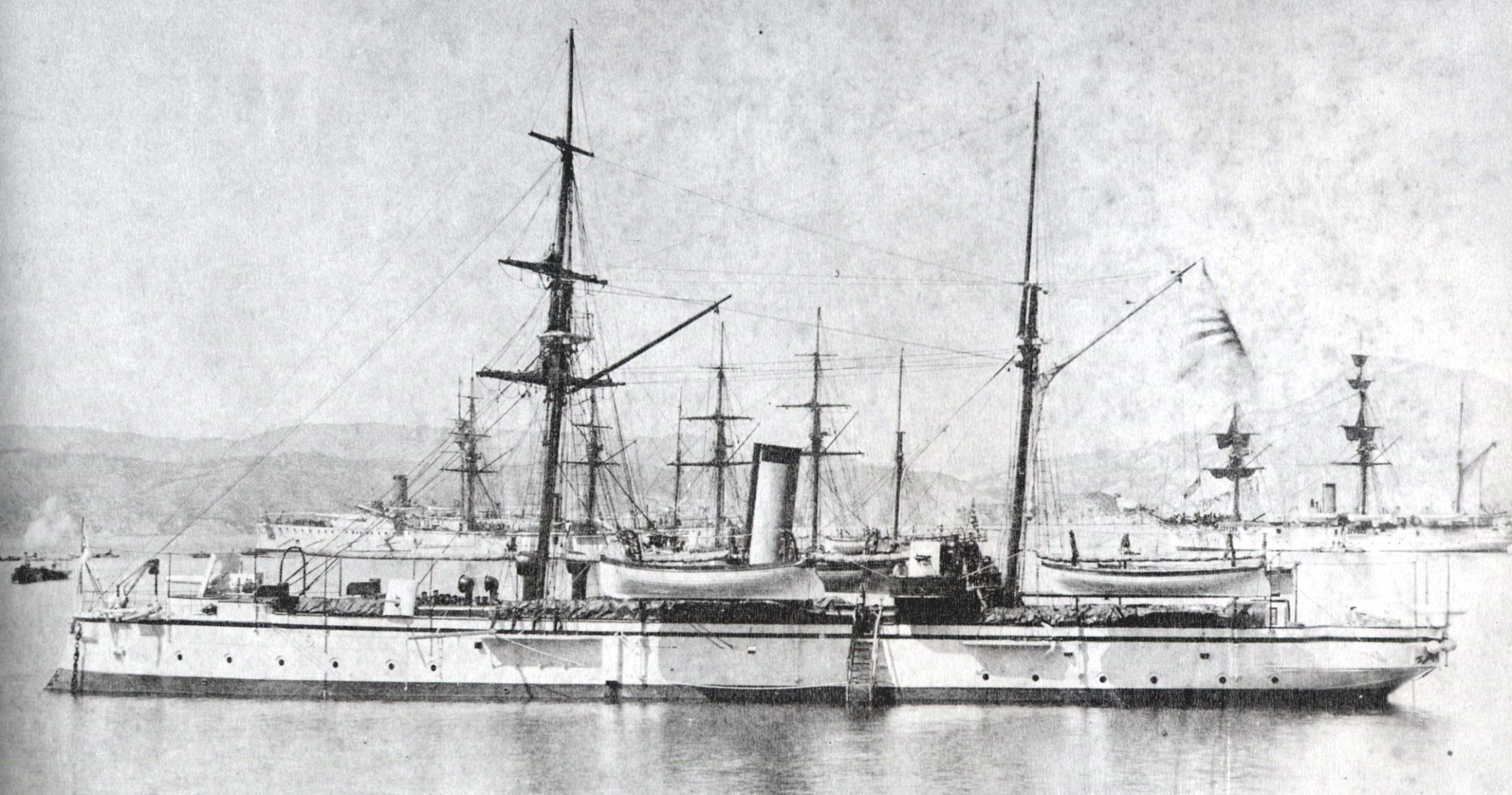

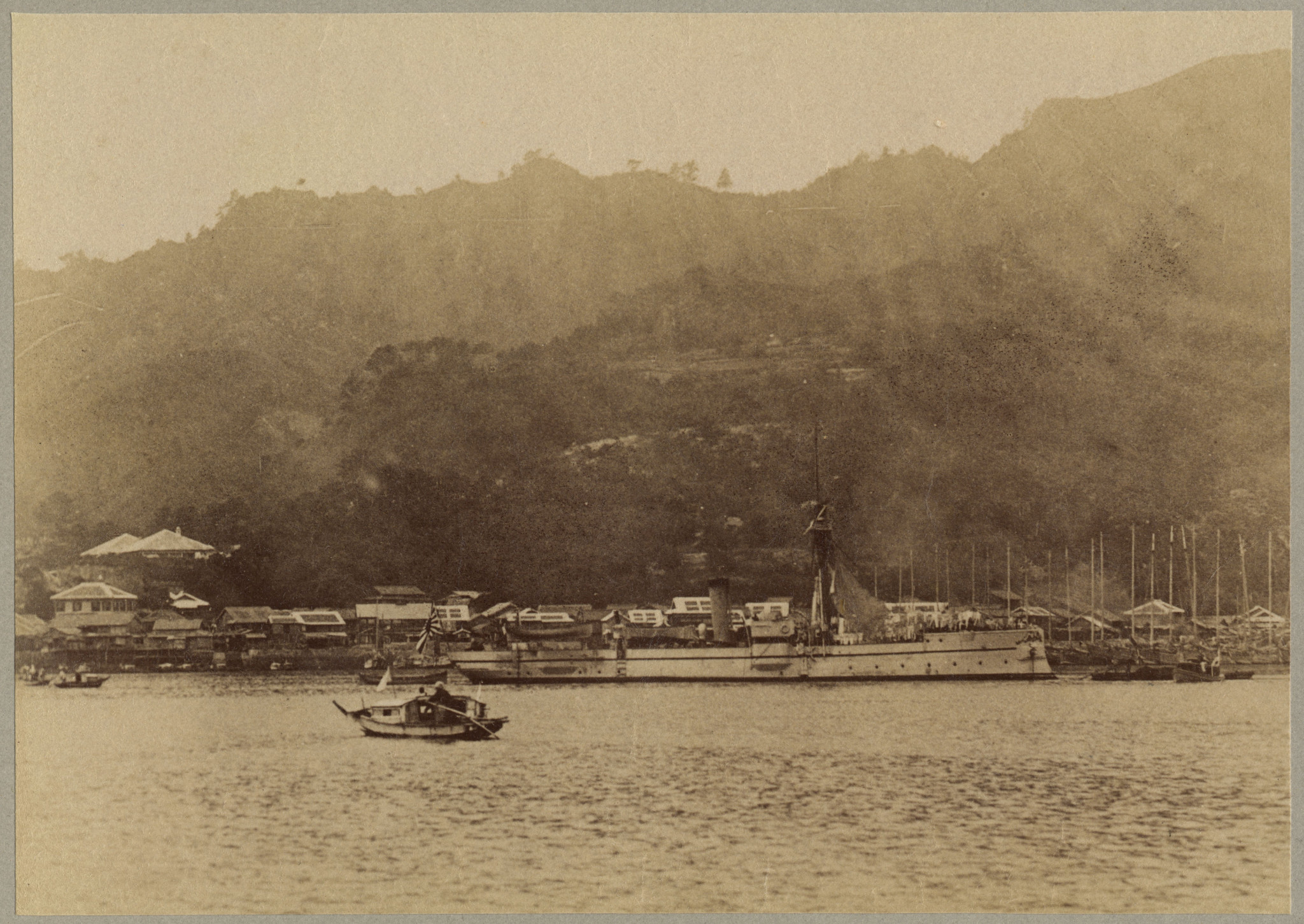

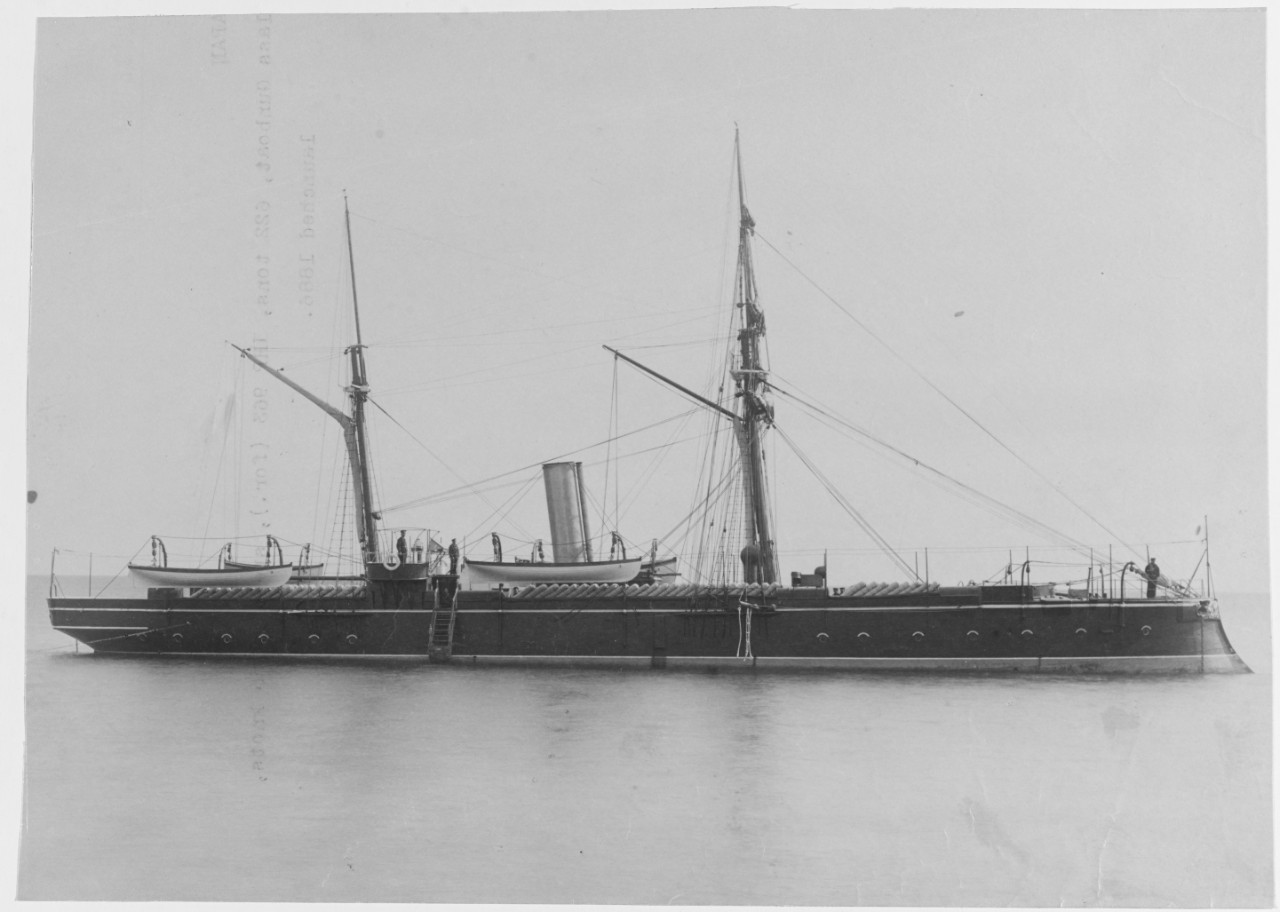

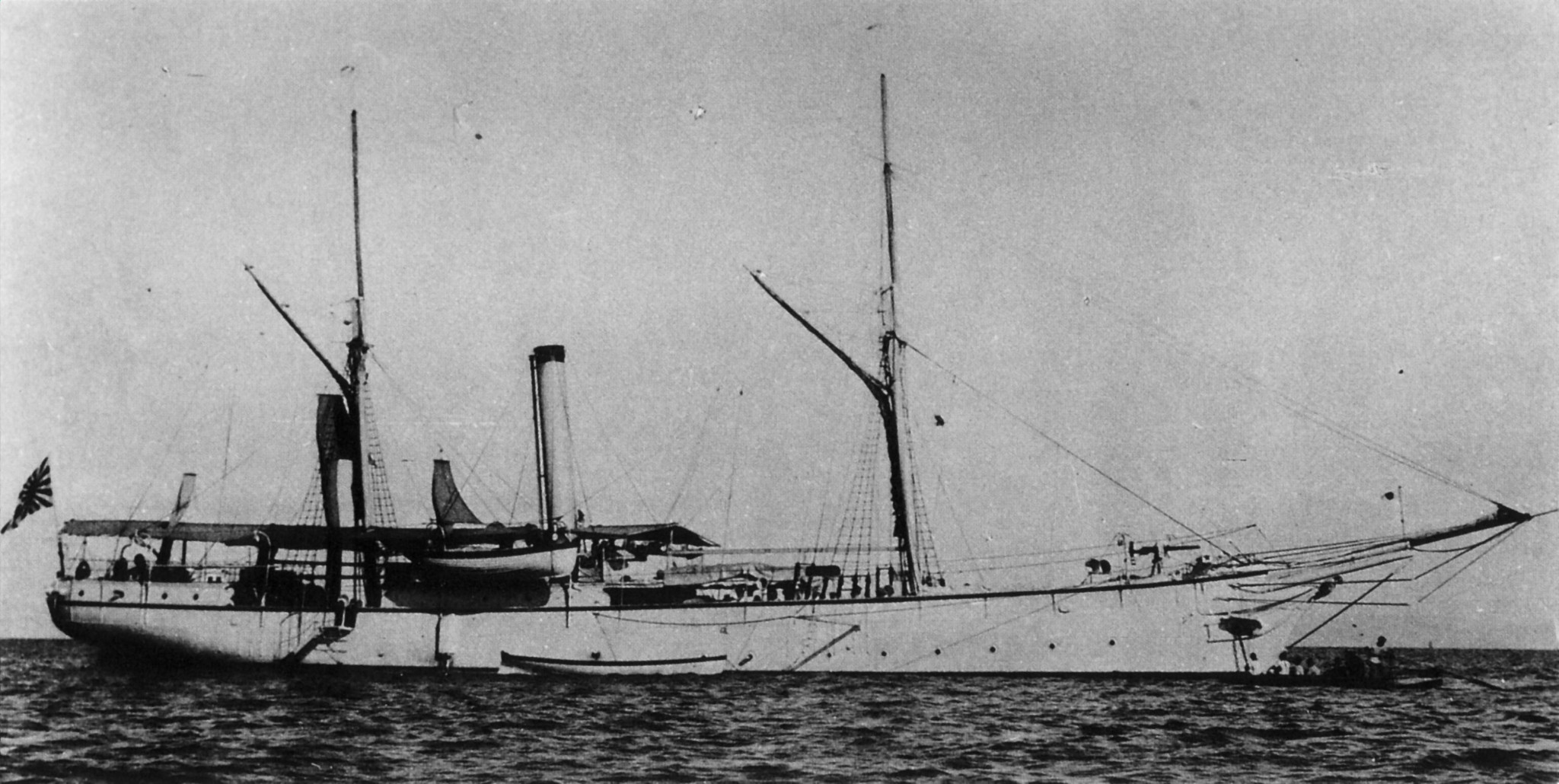

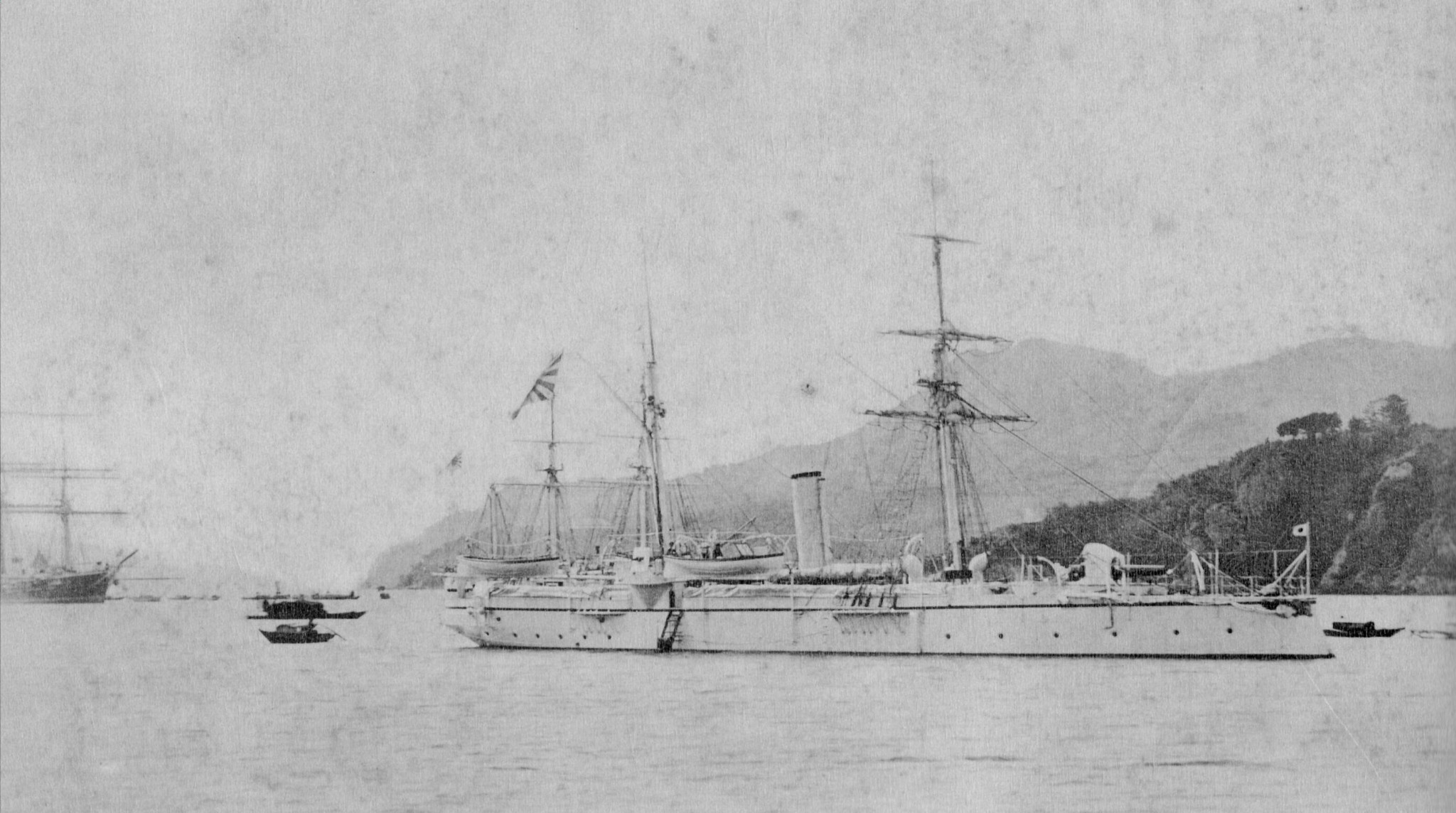

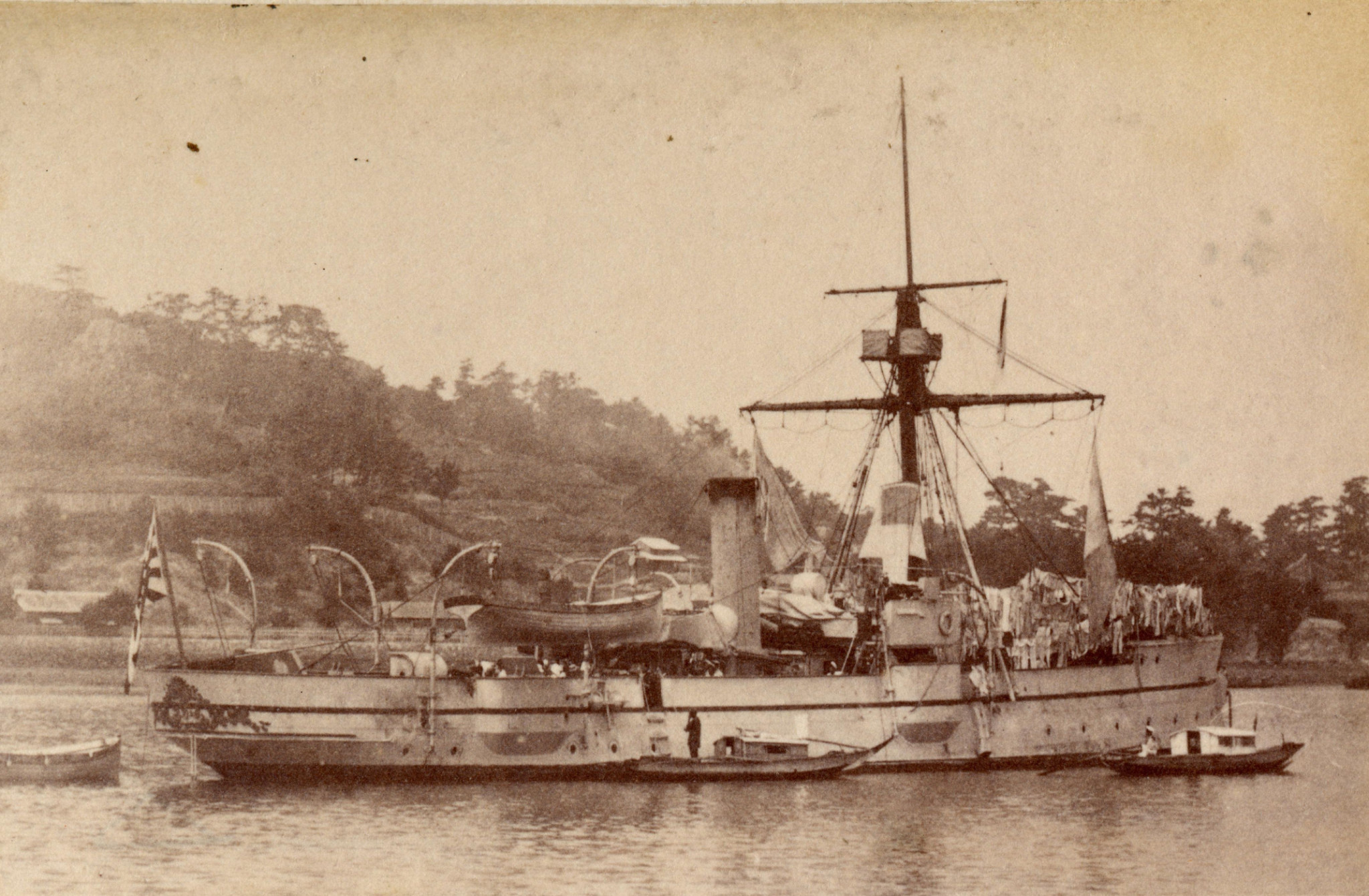

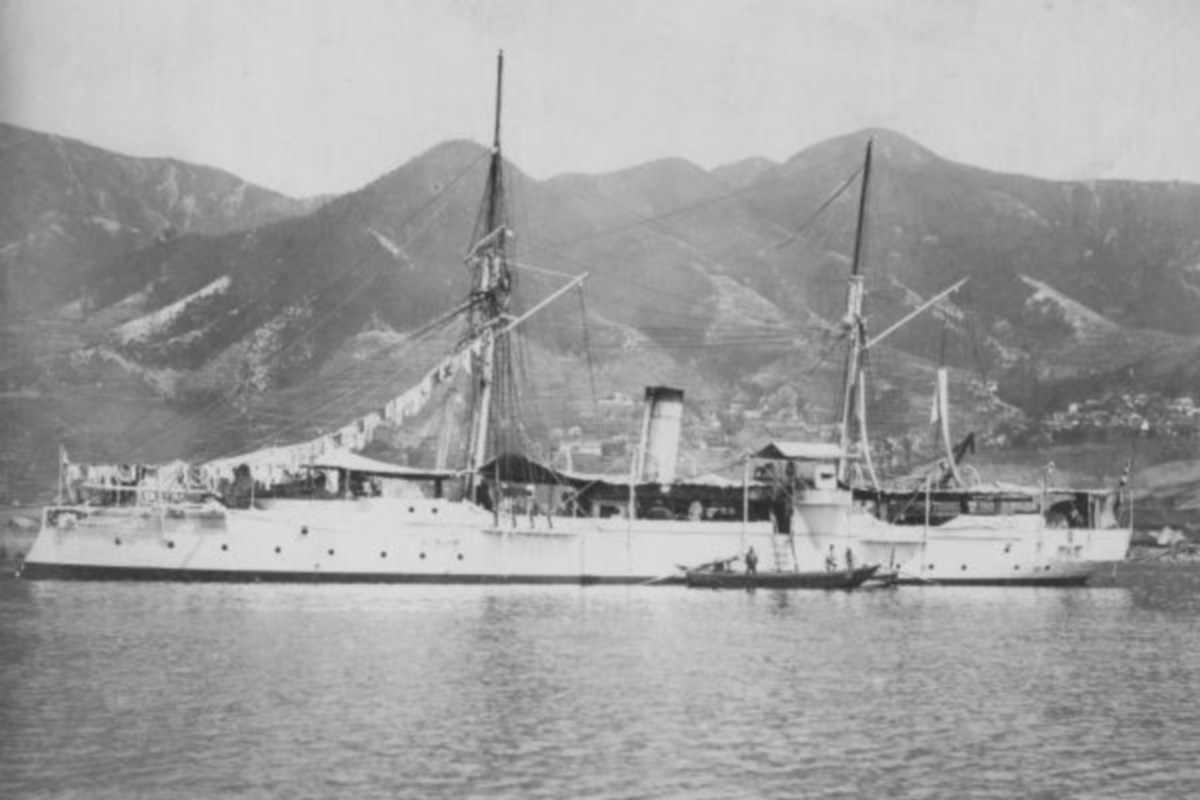

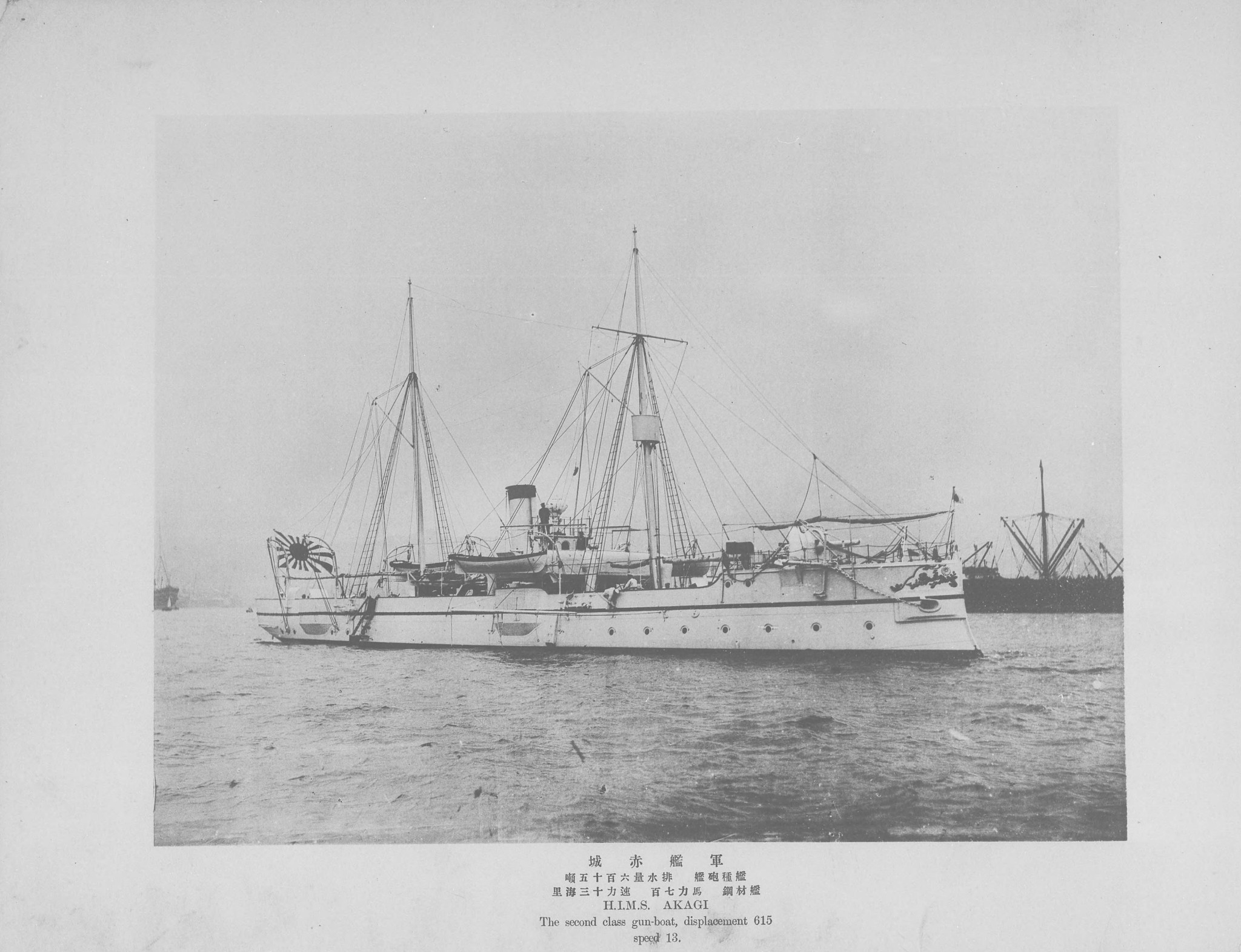

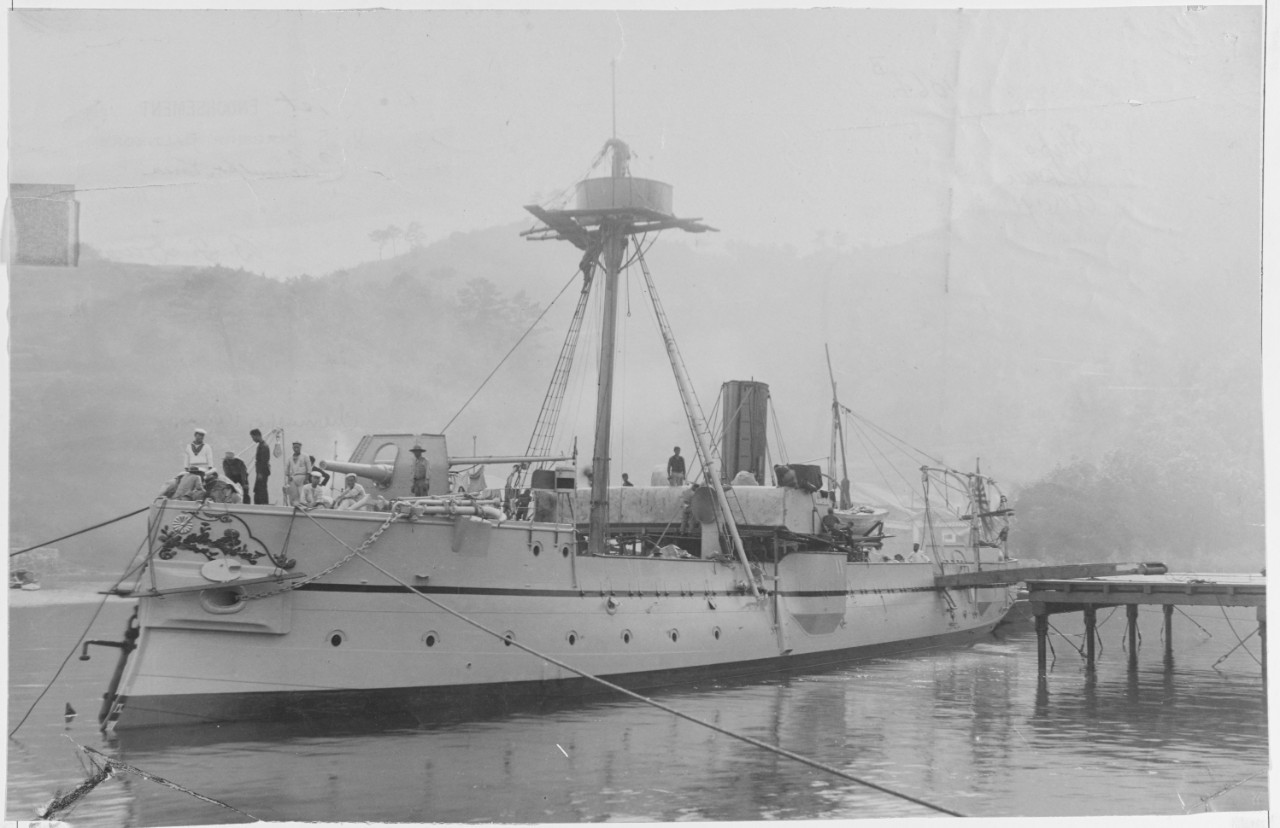

Japońskie kanonierki typu Maya (Maya, Chokai, Atago, Akagi), wodowane w latach 1886-1888 (jako ostatni do służby wszedł Akagi w 1890 roku). Miały podobne kadłuby, choć nieco różne sylwetki i uzbrojenie. Wyporność 610-620 ton, prędkość ok. 12 węzłów. Maya uzbrojony był w 2x150/25 BL Kruppa, Chokai i Atago w 1x210/22 BL i 1x120/25 BL Kruppa, Akagi zaś w 4x120/32 QF Five Lille. Te ostatnie armaty nie były udane, więc po wojnie z Chinami wymieniono je na szybkostrzelne armaty Armstronga tego samego kalibru.
Okręty dość aktywnie uczestniczyły w wojnie z Chinami (Akagi brał udział w bitwie u ujścia Yalu odnosząc dość poważne uszkodzenia), później także w wojnie z Rosją. Podczas tej ostatniej utracony został Atago - rozbił się w listopadzie 1904 roku na skałach jednej z wysepek koło Port Artura.
Okręty dość aktywnie uczestniczyły w wojnie z Chinami (Akagi brał udział w bitwie u ujścia Yalu odnosząc dość poważne uszkodzenia), później także w wojnie z Rosją. Podczas tej ostatniej utracony został Atago - rozbił się w listopadzie 1904 roku na skałach jednej z wysepek koło Port Artura.
- Załączniki
-
- Maya.jpg (590.12 KiB) Przejrzano 1593 razy
-
- Maya NH 58960.jpeg (150.94 KiB) Przejrzano 1593 razy
-
- Chokai 1889.jpg (465.74 KiB) Przejrzano 1593 razy
-
- Atago 1897.jpg (124.44 KiB) Przejrzano 1593 razy
-

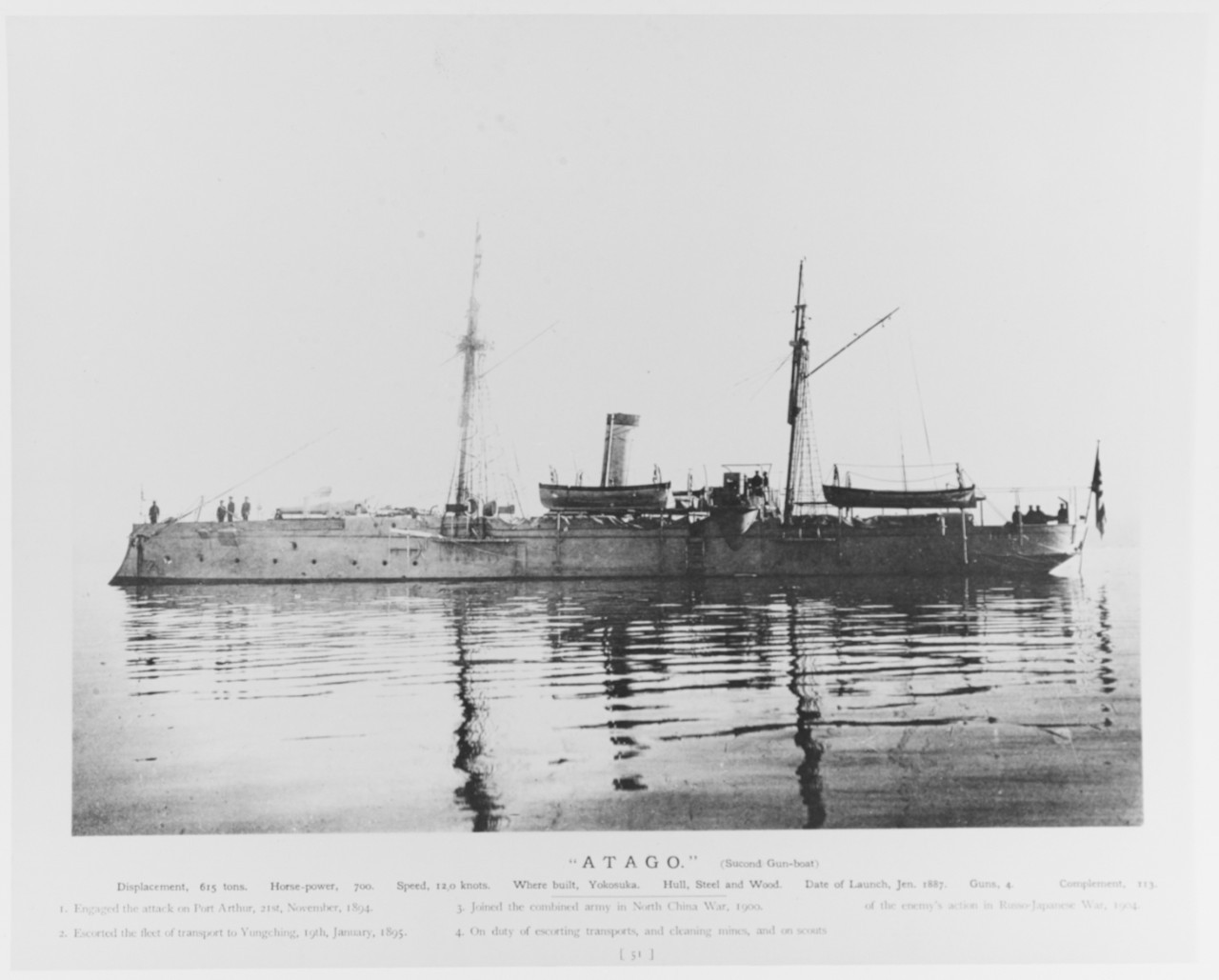

- Atago NH 74422.jpeg (147.32 KiB) Przejrzano 1593 razy
-
- Akagi 1902.jpg (344.25 KiB) Przejrzano 1593 razy
-
- Akagi.jpg (562.96 KiB) Przejrzano 1593 razy
-
- Prawdopodobnie zdjęcie wykonano po bitwie u ujścia Yalu, podczas której okręt utracił maszt.
- Akagi 11.jpg (693.6 KiB) Przejrzano 1593 razy
-
- Akagi (Nagasaki).jpg (862.43 KiB) Przejrzano 1593 razy
-
- Akagi NH 58978.jpeg (164.72 KiB) Przejrzano 1593 razy
-

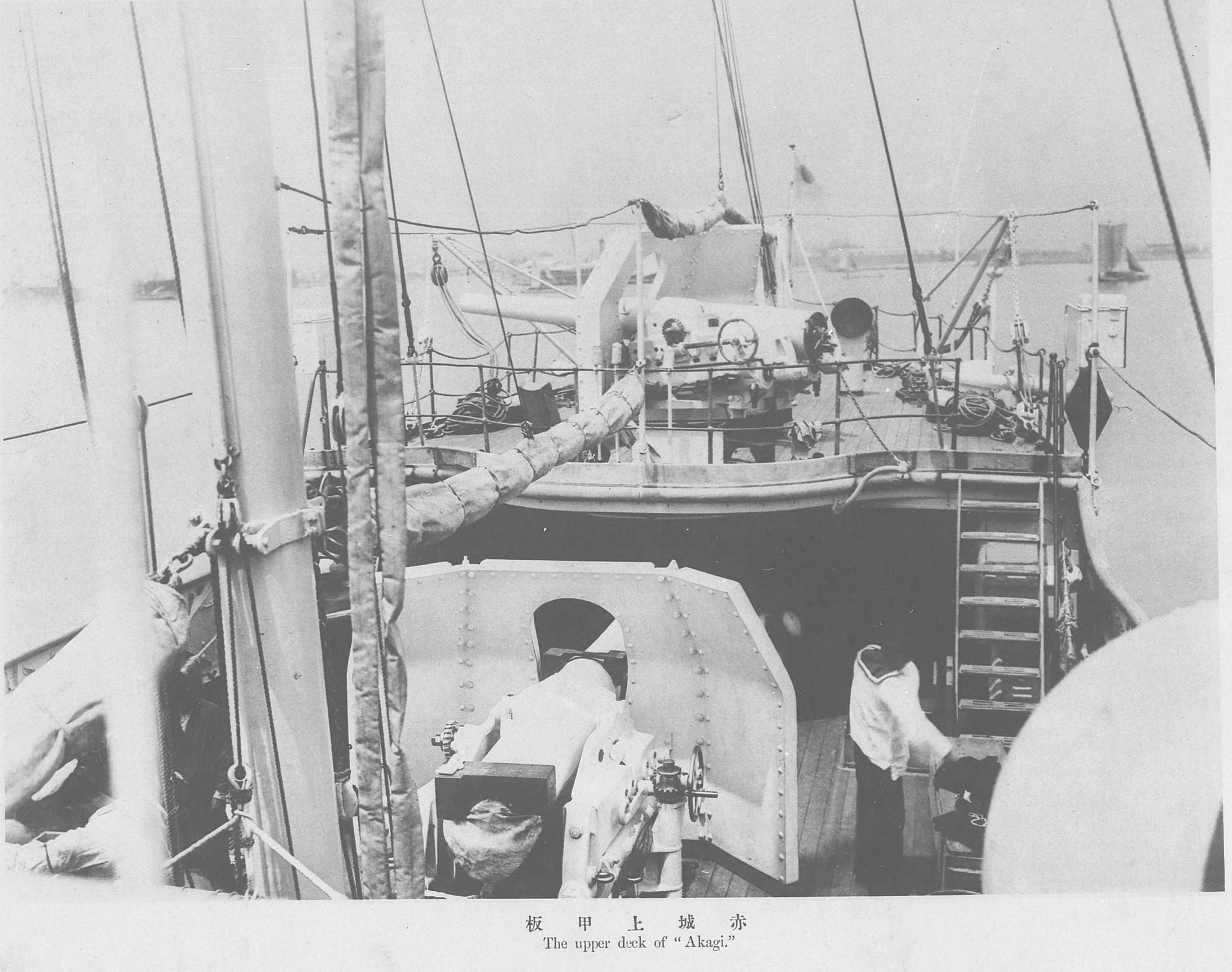

- Pokład Akagi.jpg (670.97 KiB) Przejrzano 1592 razy
Kanonierki

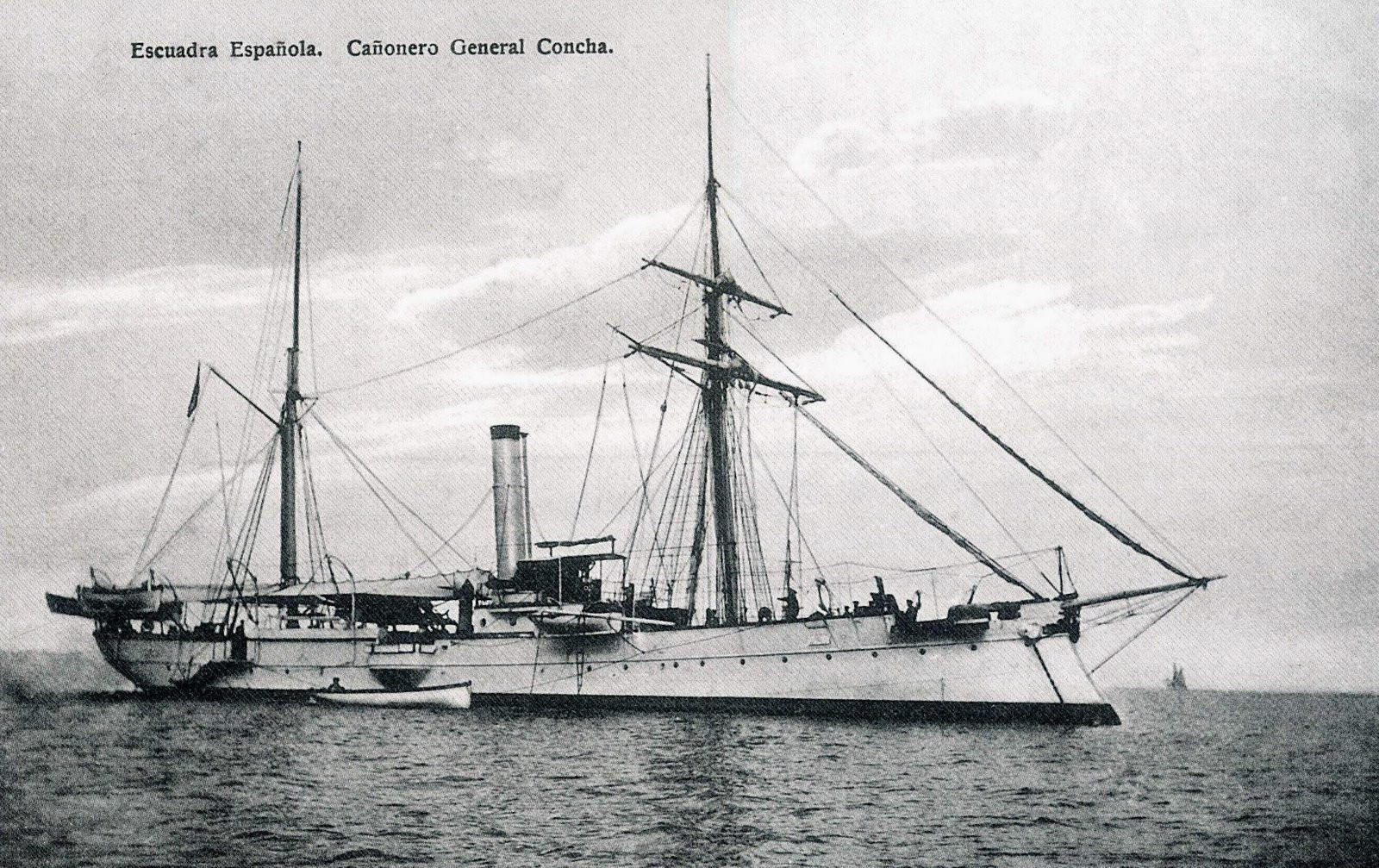

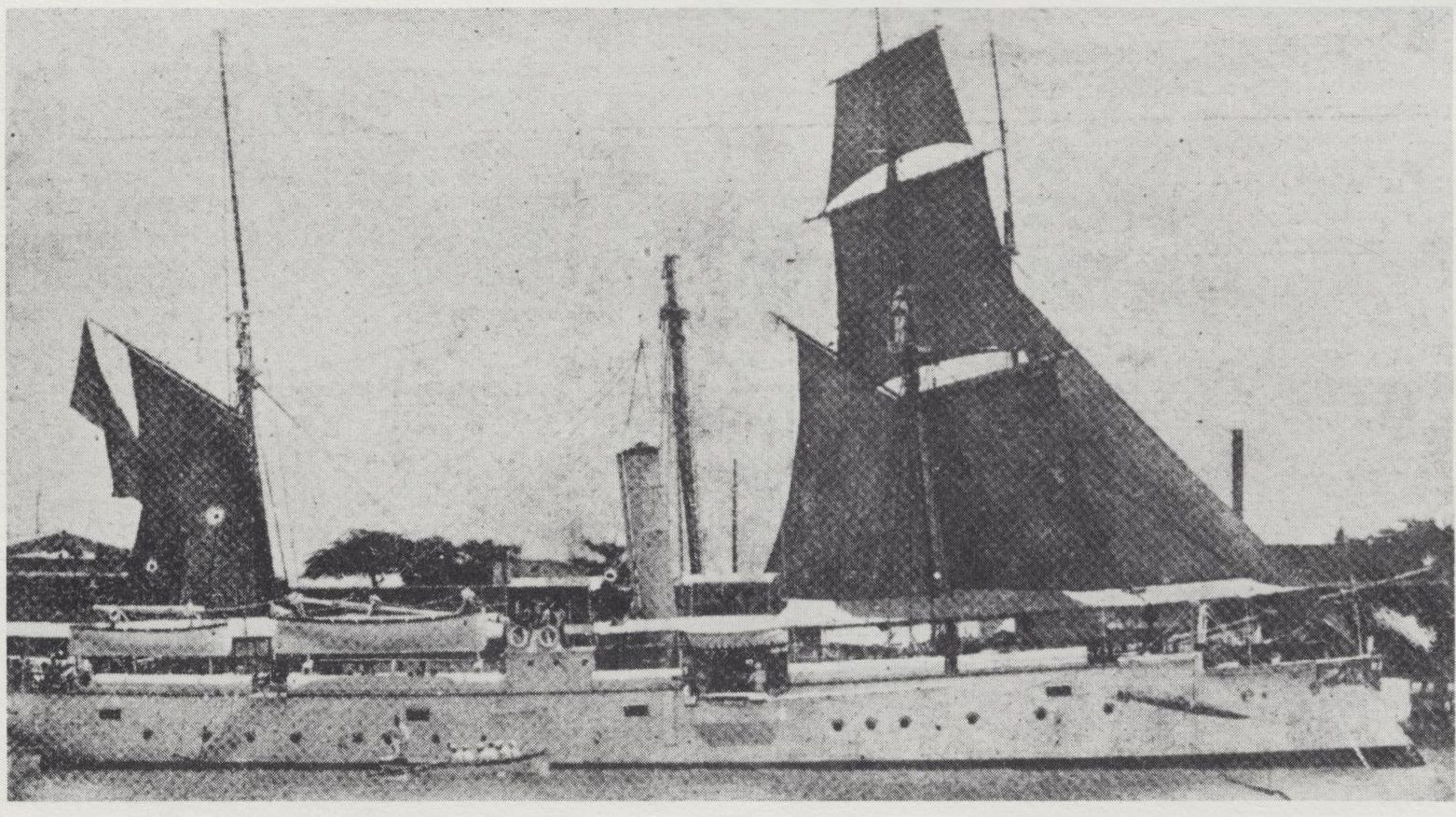

Hiszpańskie kanonierki typu General Concha. Zbudowane w pierwszej połowie lat 80 (General Concha, Magellanes, El Cano i General Lezo). Typowe kanonierki kolonialne. Wyporność 515 ton, prędkość 10-11 węzłów. Uzbrojone w 3x120/25 BL (Lezo - 2x120/25 BL i 1x87/25 BL, dodatkowo 1 wt) plus lekkie. Lezo został zatopiony w 1898 roku przez własną załogę po bitwie pod Manilą (w walce odniósł jedynie uszkodzenia). Po kapitulacji Hiszpanów, Amerykanie przejęli też El Cano, który później służył jeszcze jakiś czas pod ich banderą.
Niestety - nie wszystkie zdjęcia mi "weszły".
Edit - udało mi się wprowadzić 3 nowe zdjęcia.
Niestety - nie wszystkie zdjęcia mi "weszły".
Edit - udało mi się wprowadzić 3 nowe zdjęcia.
- Załączniki
-

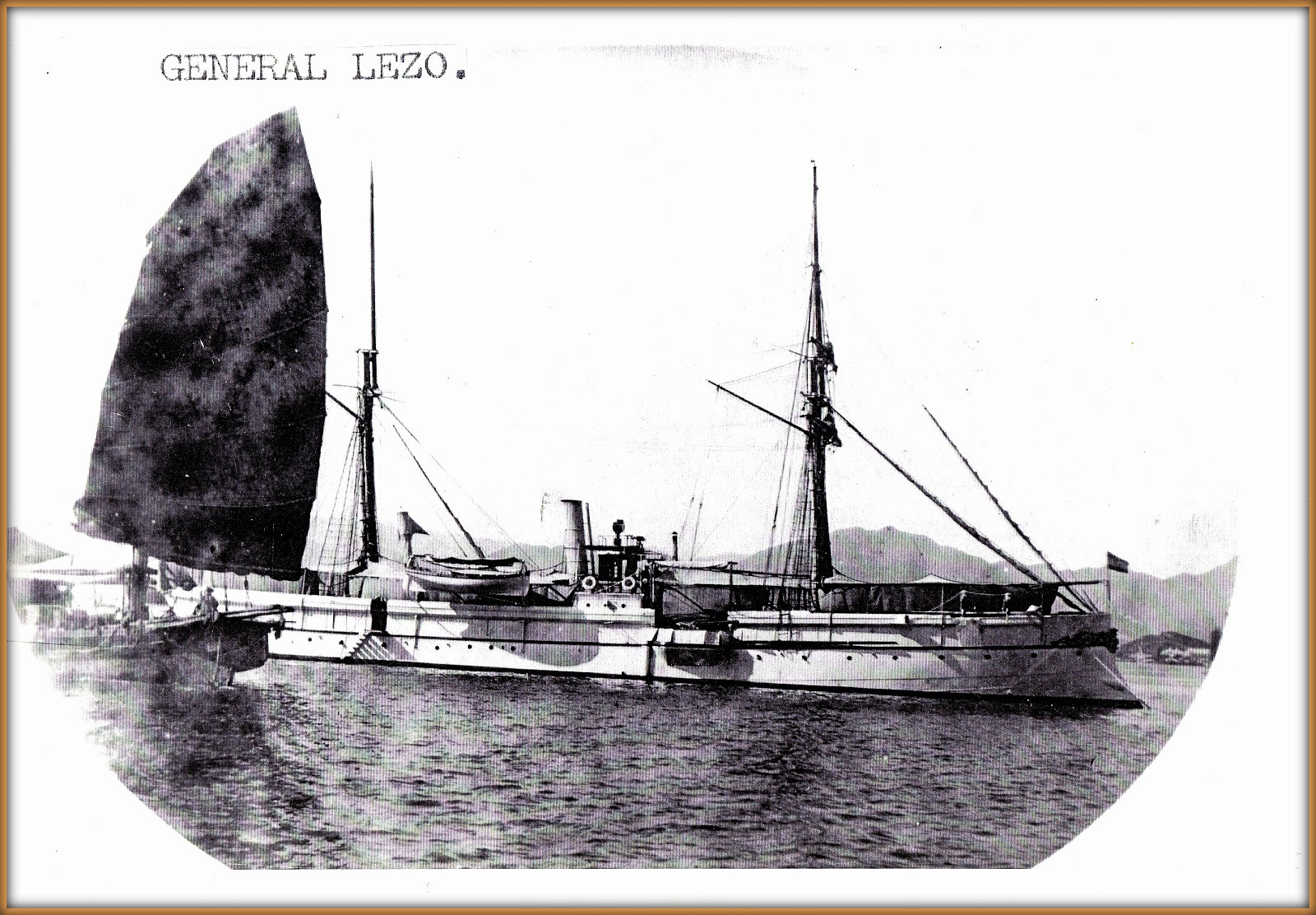

- General Lezo.jpg (494.33 KiB) Przejrzano 1571 razy
-
- General Concha 1.jpg (635.23 KiB) Przejrzano 1571 razy
-
- ElCano.jpg (507.99 KiB) Przejrzano 1215 razy
-
- General Concha.JPG (109.44 KiB) Przejrzano 1215 razy
-
- General Lezo1.jpg (277.06 KiB) Przejrzano 1215 razy
Ostatnio zmieniony 2022-10-26, 18:21 przez Napoleon, łącznie zmieniany 2 razy.
Kanonierki

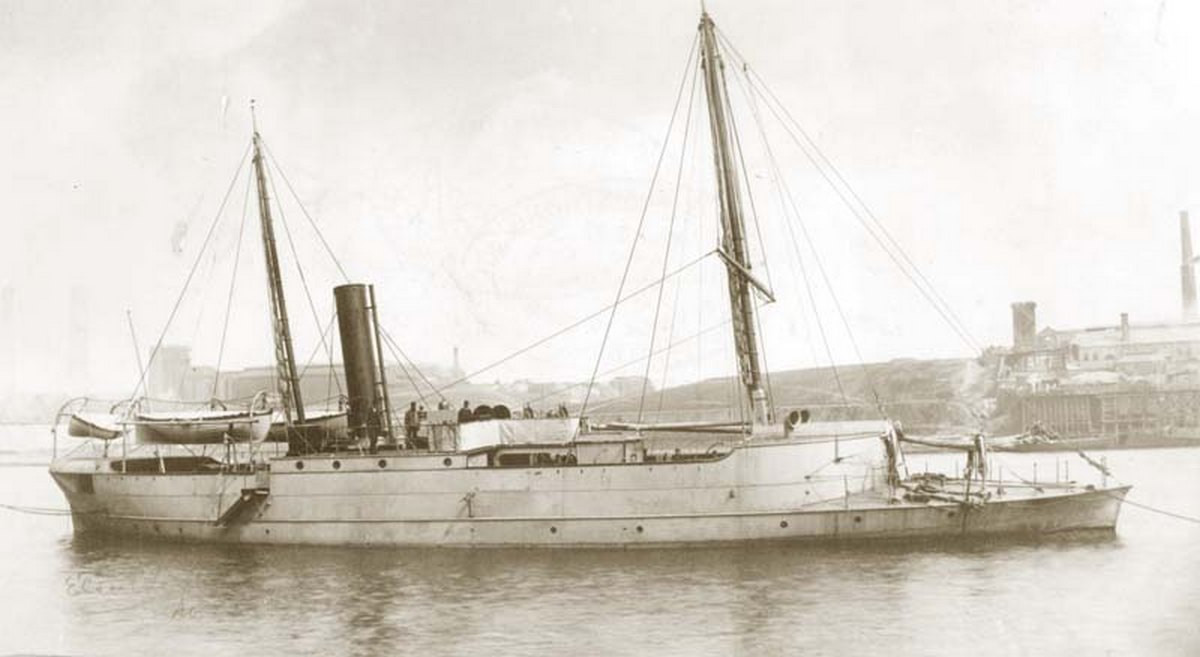

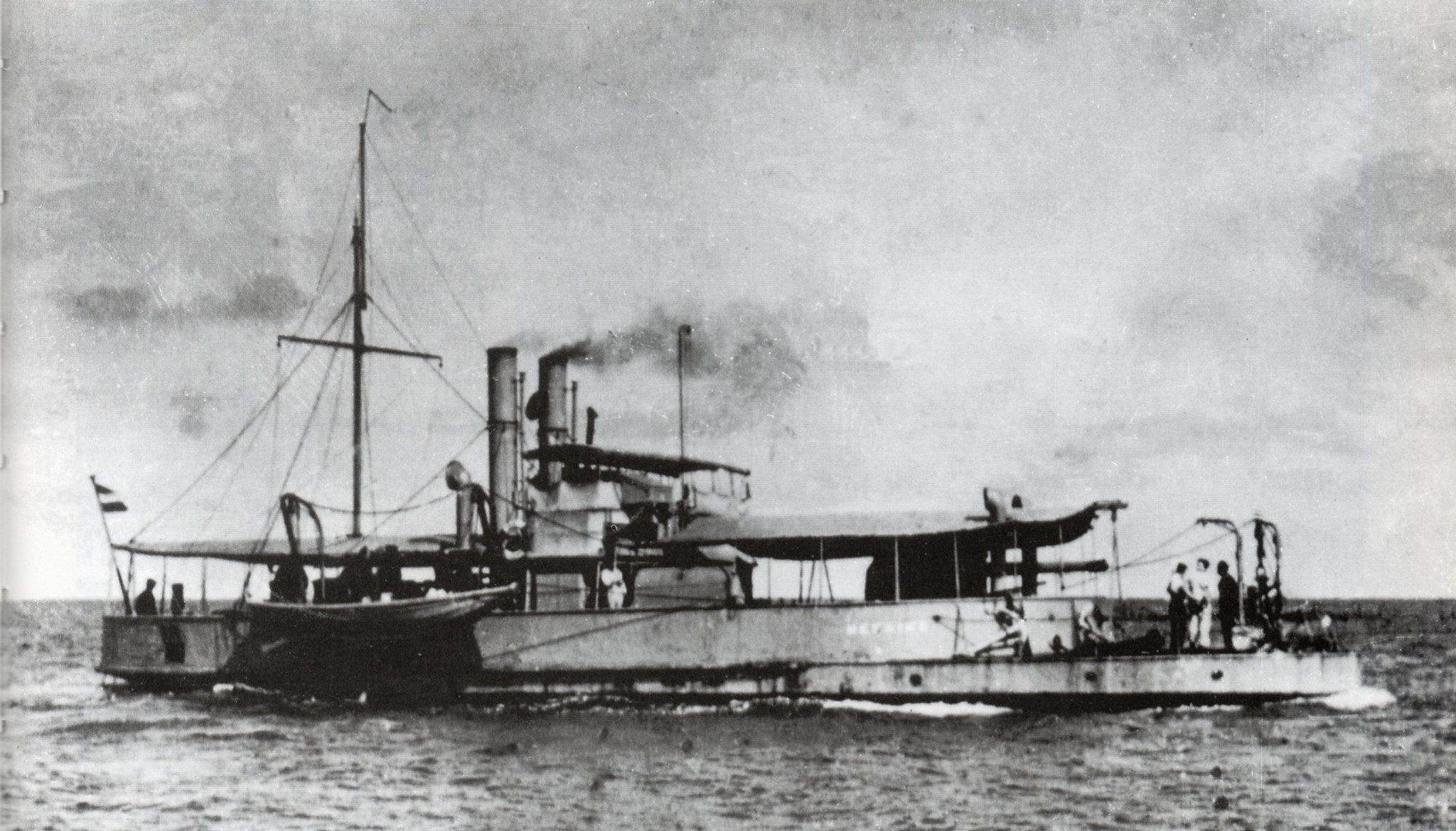

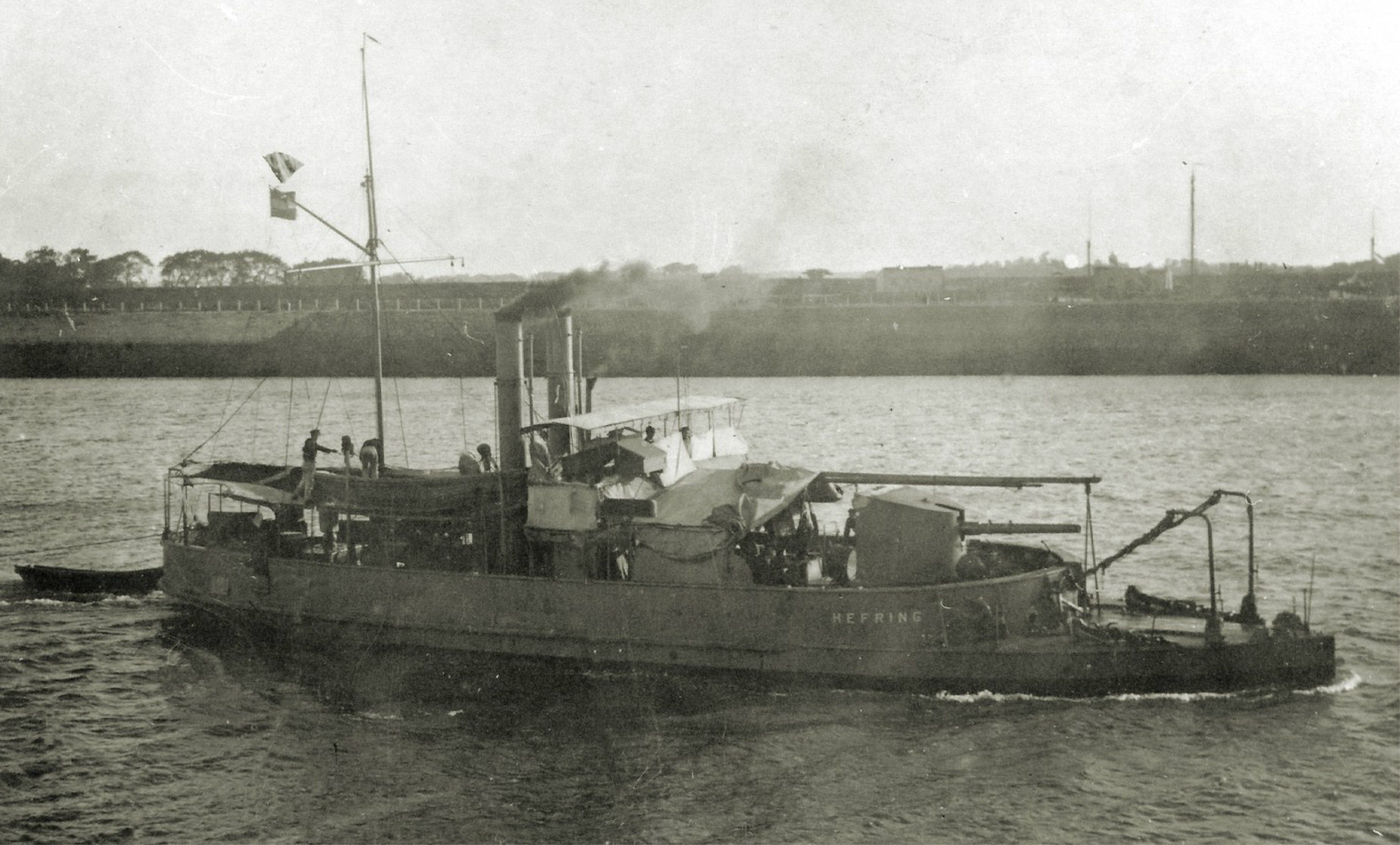

Holenderskie kanonierki typu Wodan - "flatiron gunboats". Zbudowano je w latach 1877-1879 do obrony wybrzeży - w sumie 16 sztuk. Wyporność 260-280 ton. Prędkość 7-8 węzłów. Uzbrojone w armatę 280/22mm BL, potem na 5 jednostkach wymienioną na 280/30 BL (plus kilka małych). Służyły bardzo długo. Na początku XX wieku, niektóre zostały przezbrojone w 1x120.
- Załączniki
-
- Wodan 1.jpg (501.07 KiB) Przejrzano 1563 razy
-
- Już przezbrojony w armatę 120mm
- Hefring 1.jpg (415.33 KiB) Przejrzano 1563 razy
-
- Albo Tyr.
- Hefring.jpg (528.5 KiB) Przejrzano 1563 razy
-

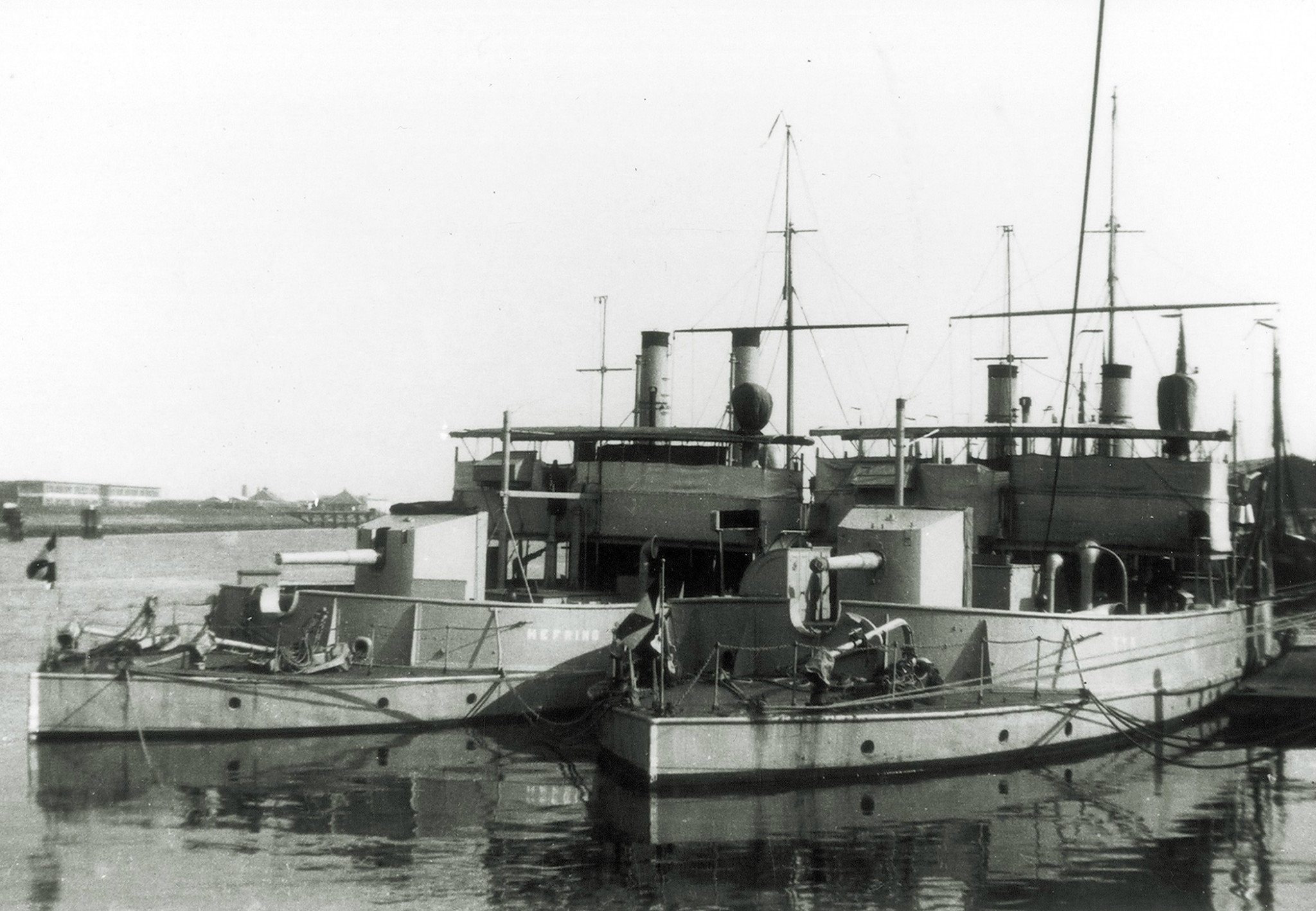

- Hefring i Tyr.jpg (576.83 KiB) Przejrzano 1563 razy
-

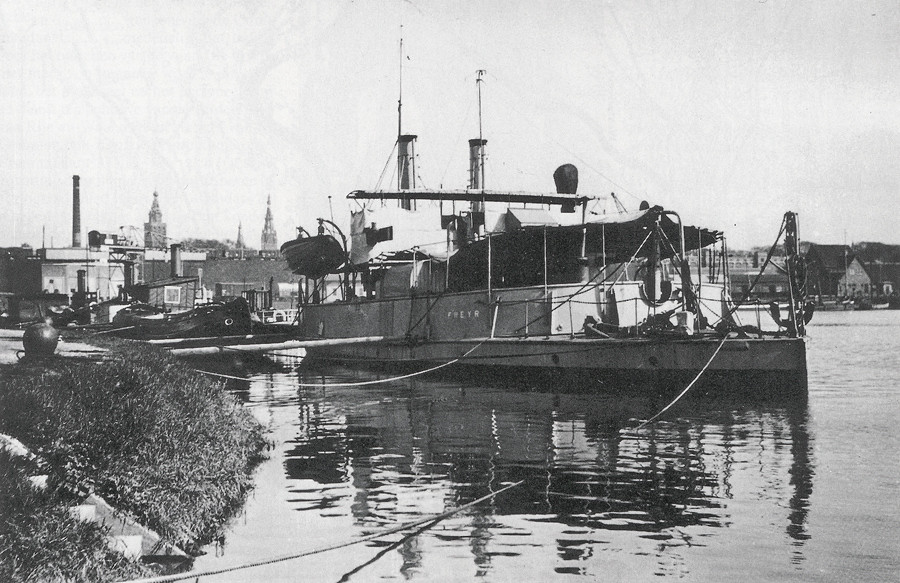

- Freyr (Nijmegen).jpg (183.55 KiB) Przejrzano 1563 razy
-
- Przezbrojona w armatę 120mm

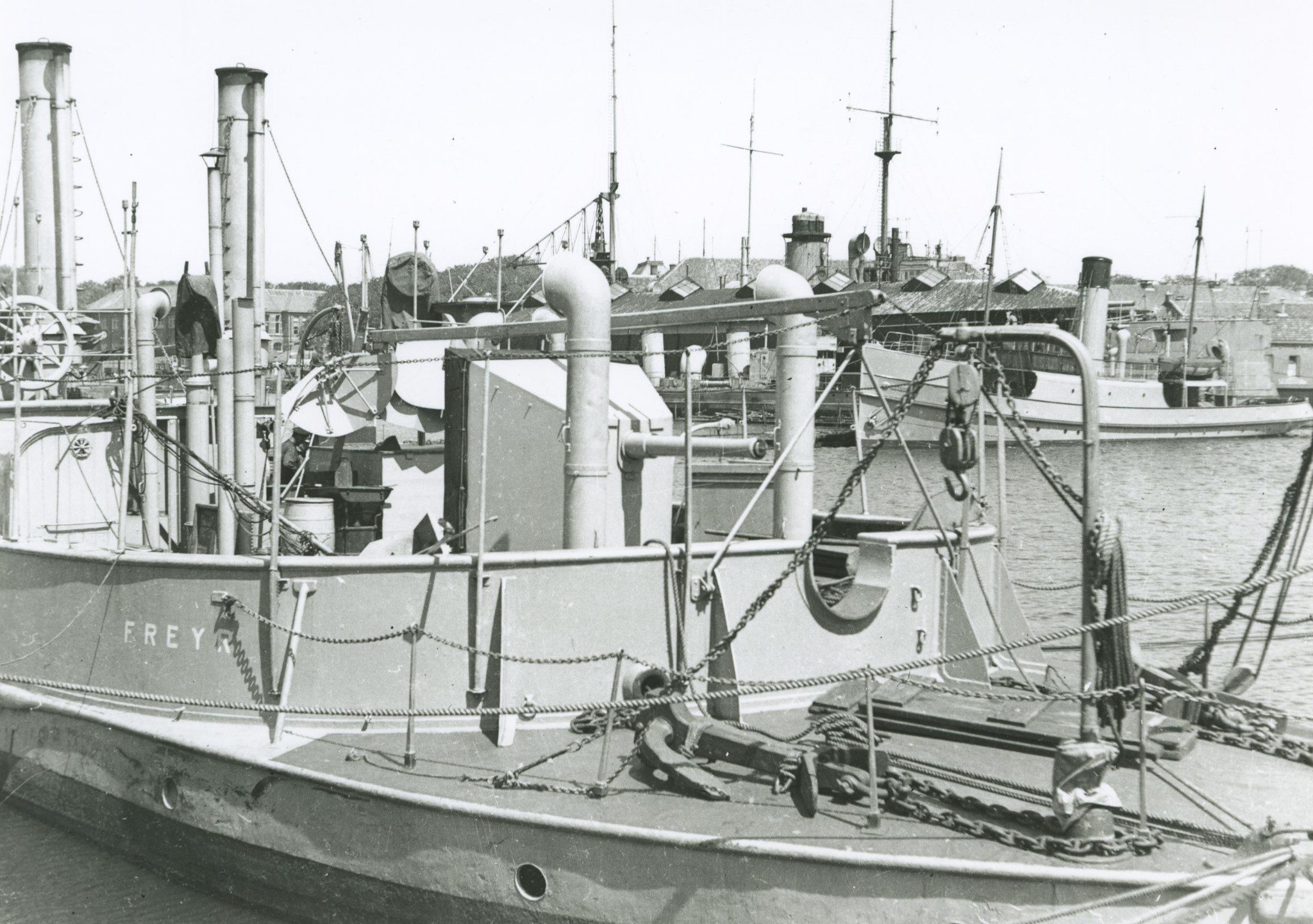

- Freyr (1938).jpg (643.96 KiB) Przejrzano 1563 razy
Kanonierki

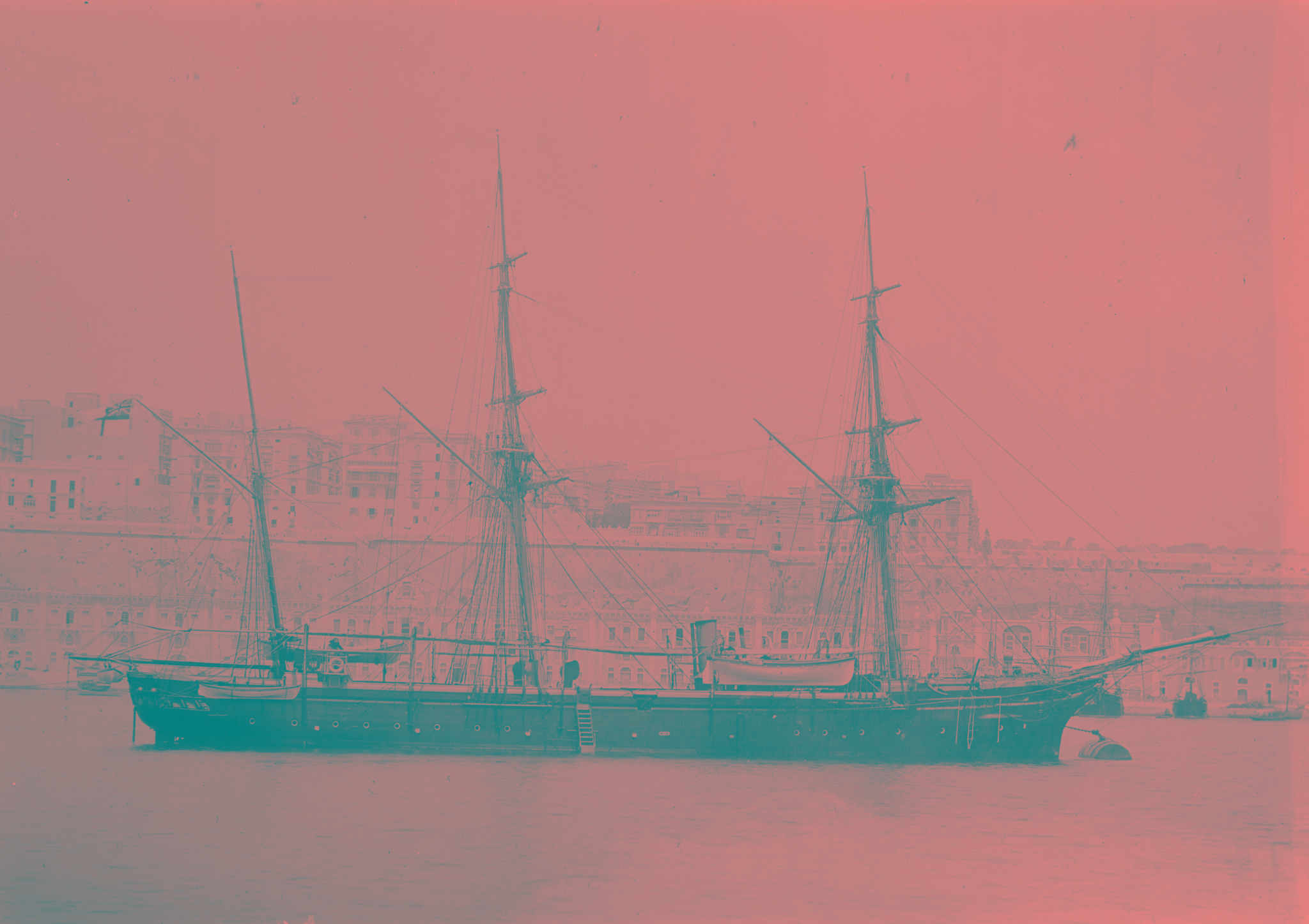

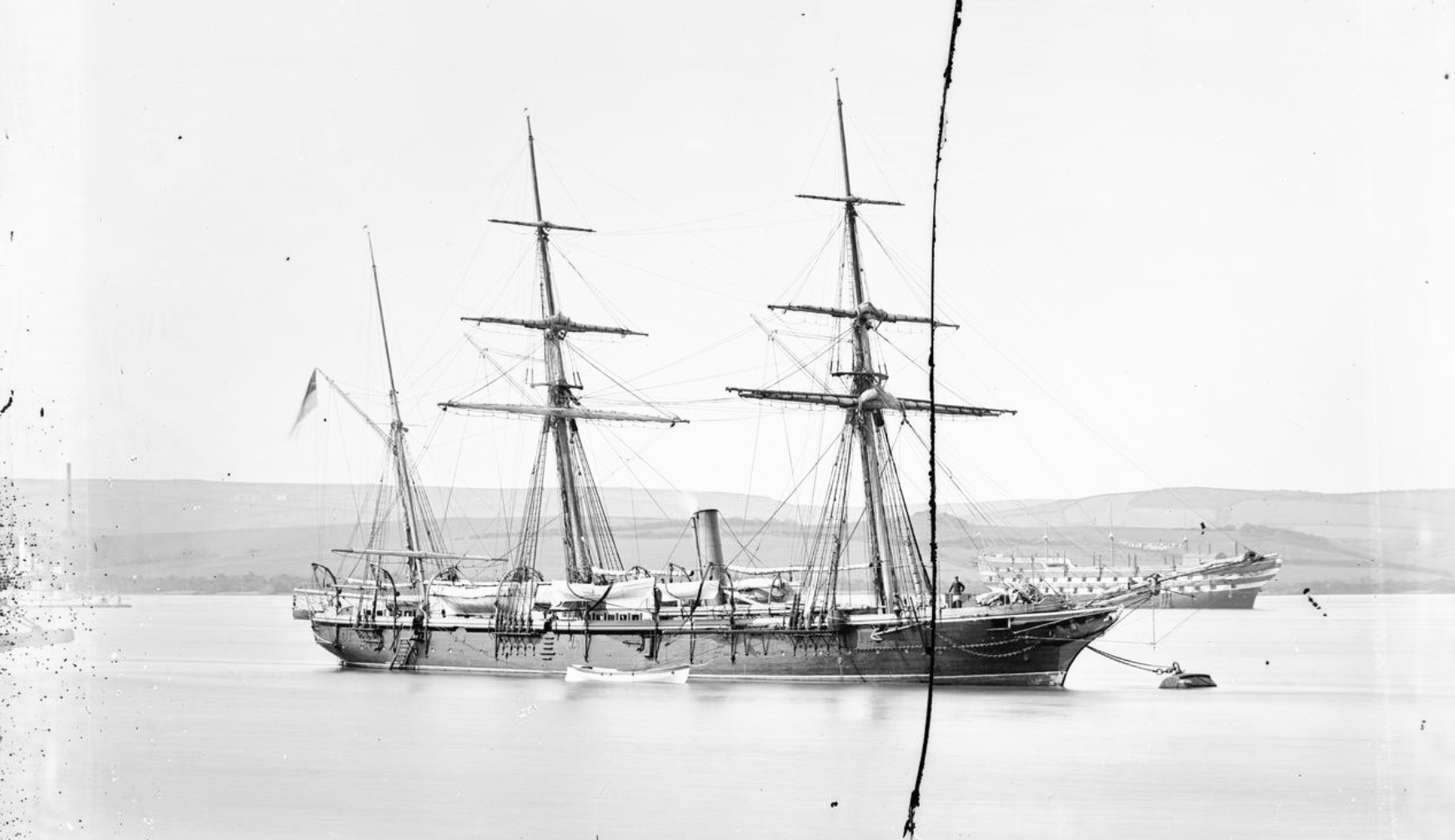

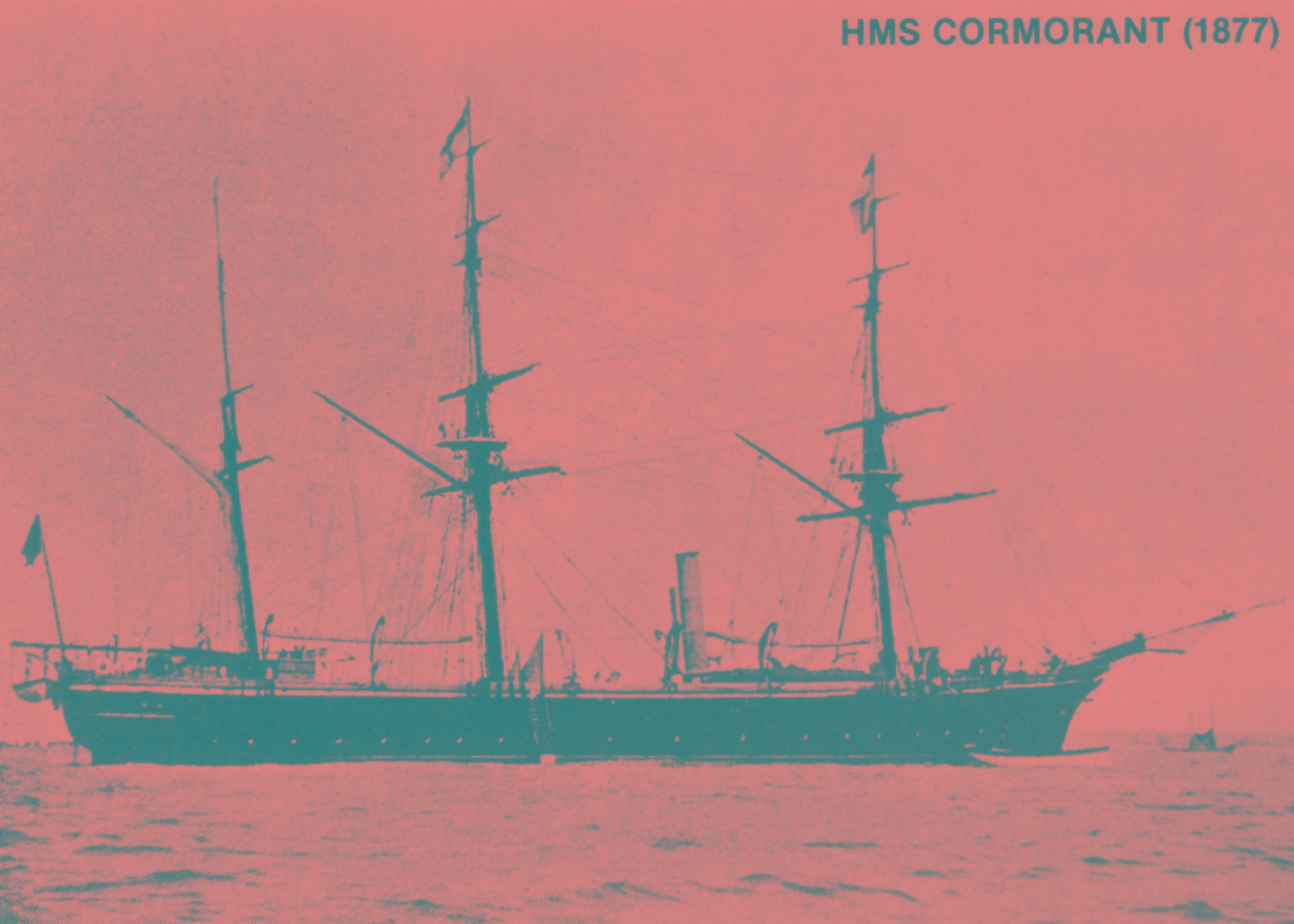

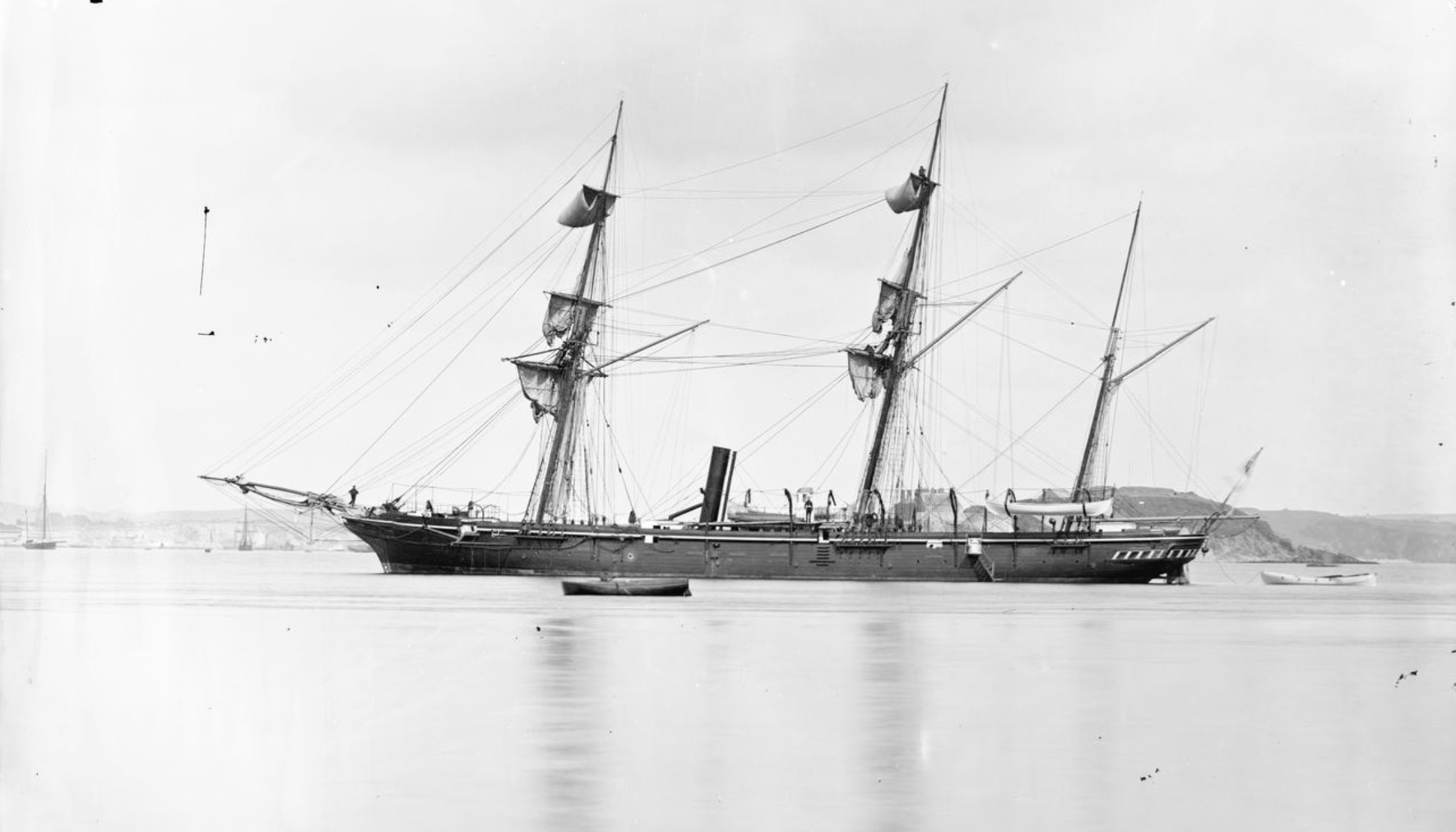

Brytyjskie kanonierki typu Cormorant. Wypornośc ok. 870-880 ton, prędkość ok. 10 węzłów. Uzbrojenie: początkowo 1x178 BL, 2x95 BL, 1x68f SB. W późniejszym czasie armatę 178 BL wymieniono na 178 ML, armatę 68 f SB, wymieniono na 2x160 ML. W latach 1860-67 zbudowano 9 takich jednostek.
- Załączniki
-

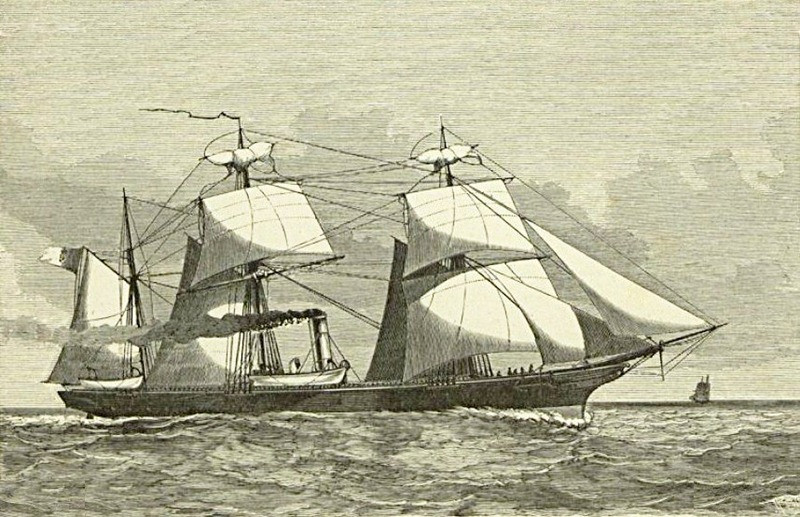

- Cormorant.jpg (753.29 KiB) Przejrzano 1538 razy
-
- Myrmidon.jpeg (501.37 KiB) Przejrzano 1538 razy
-
- nassau5.jpg (188.65 KiB) Przejrzano 1538 razy
-

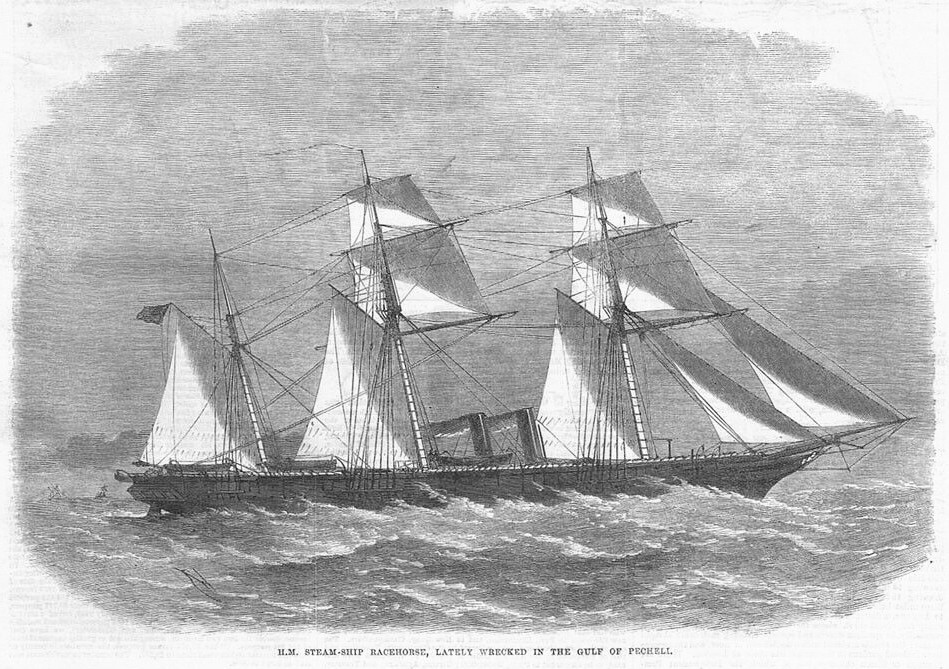

- racehorse (ILN 1865).jpg (236.32 KiB) Przejrzano 1538 razy
-
- sylvia1.jpg (220.56 KiB) Przejrzano 1538 razy
-
- myrmidon1.jpg (437.14 KiB) Przejrzano 1538 razy
Kanonierki

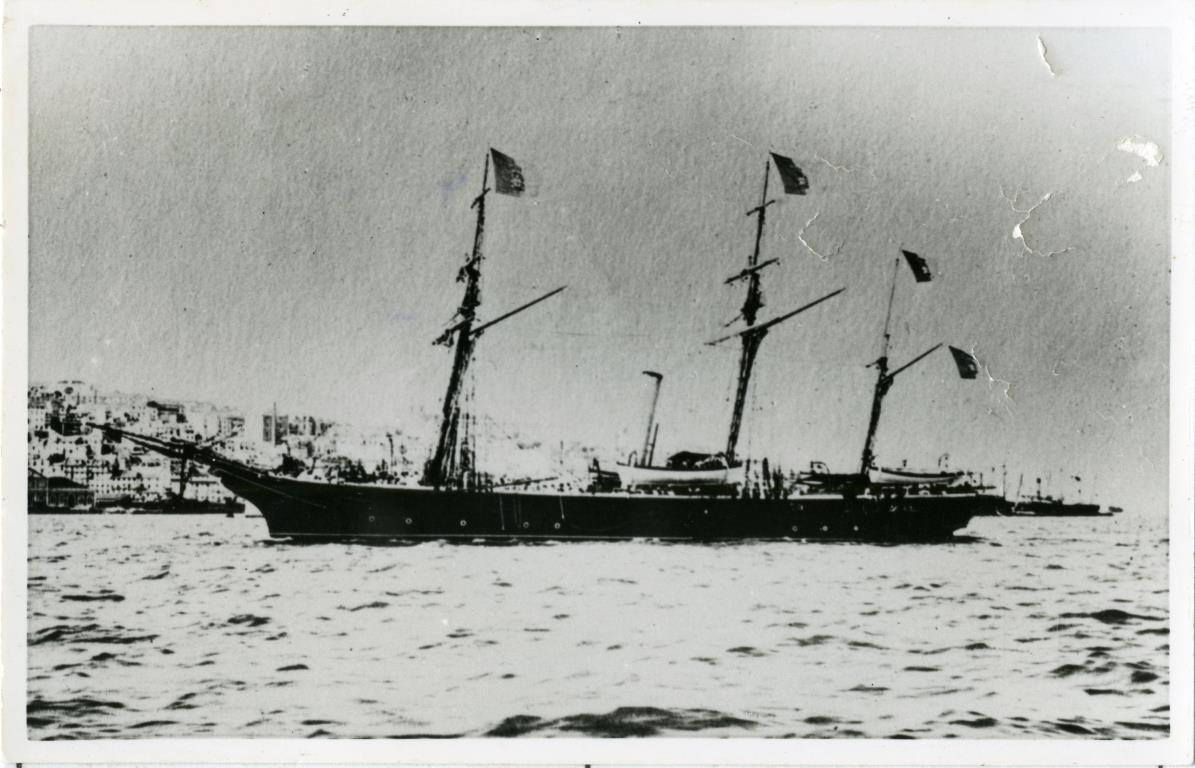

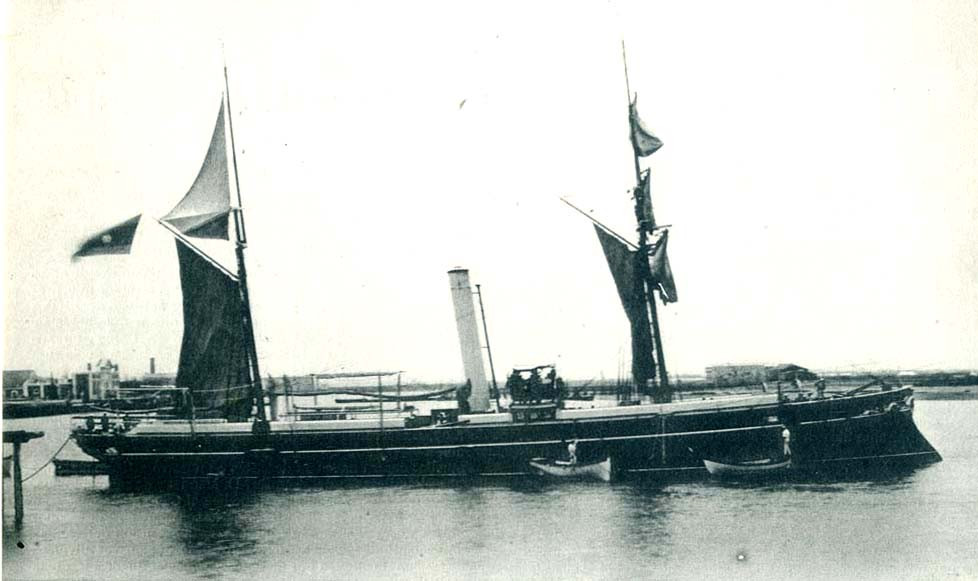

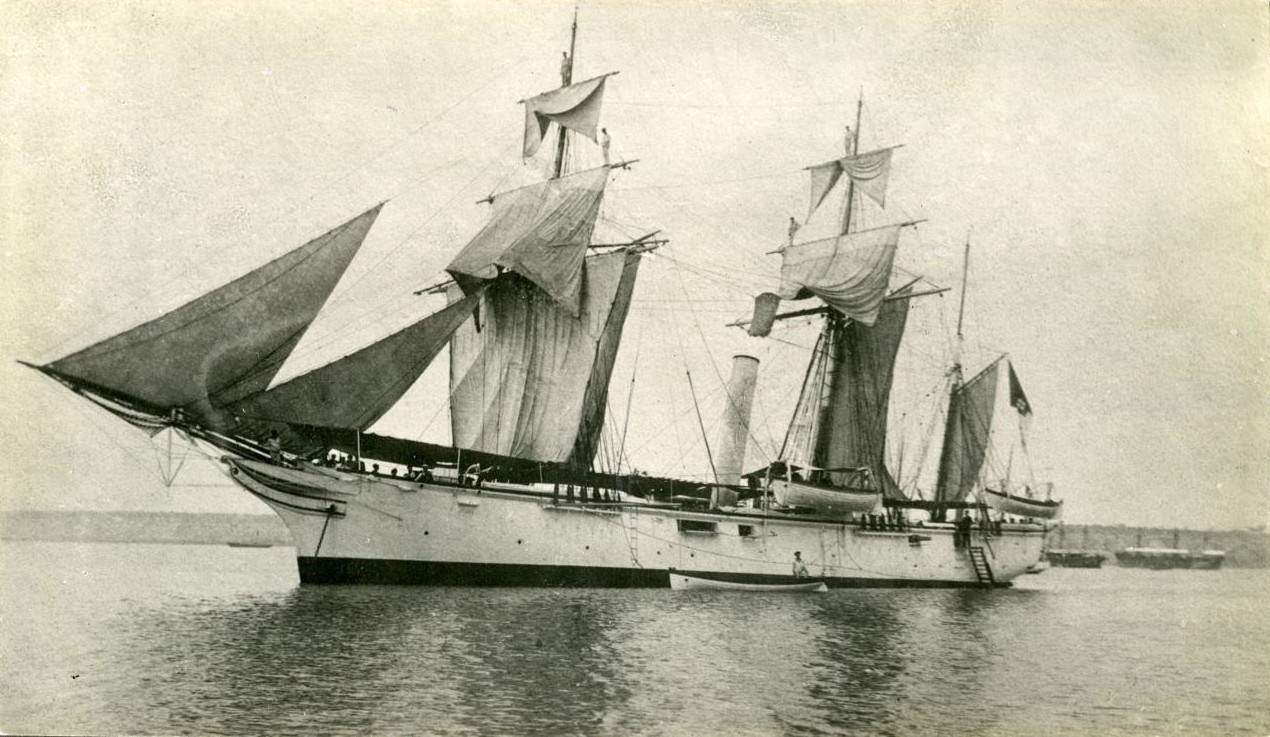

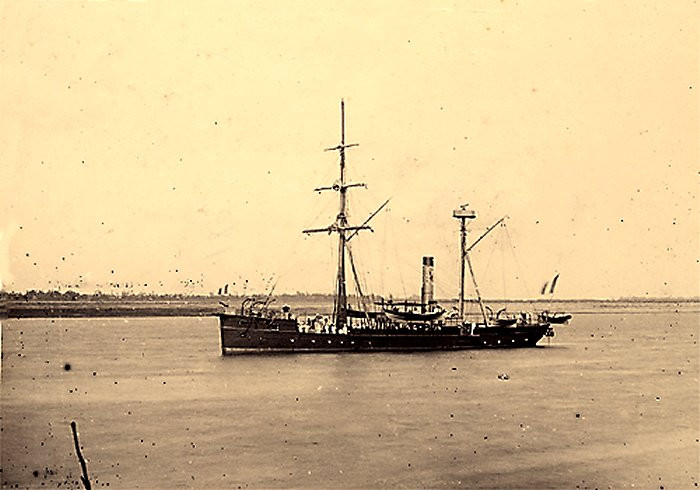

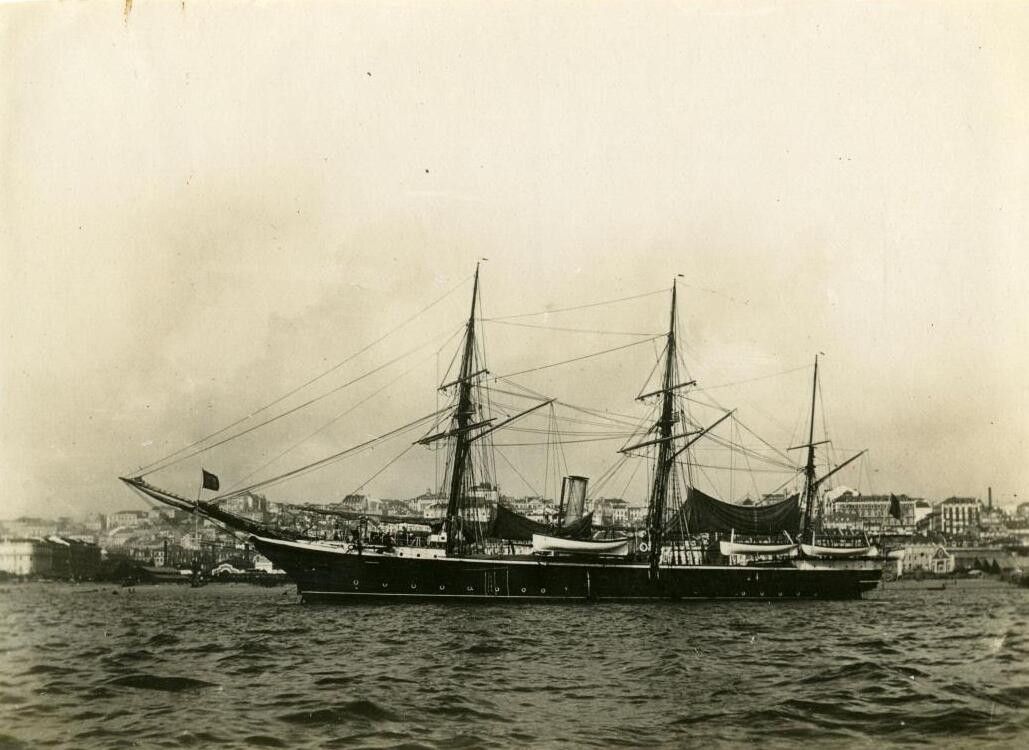

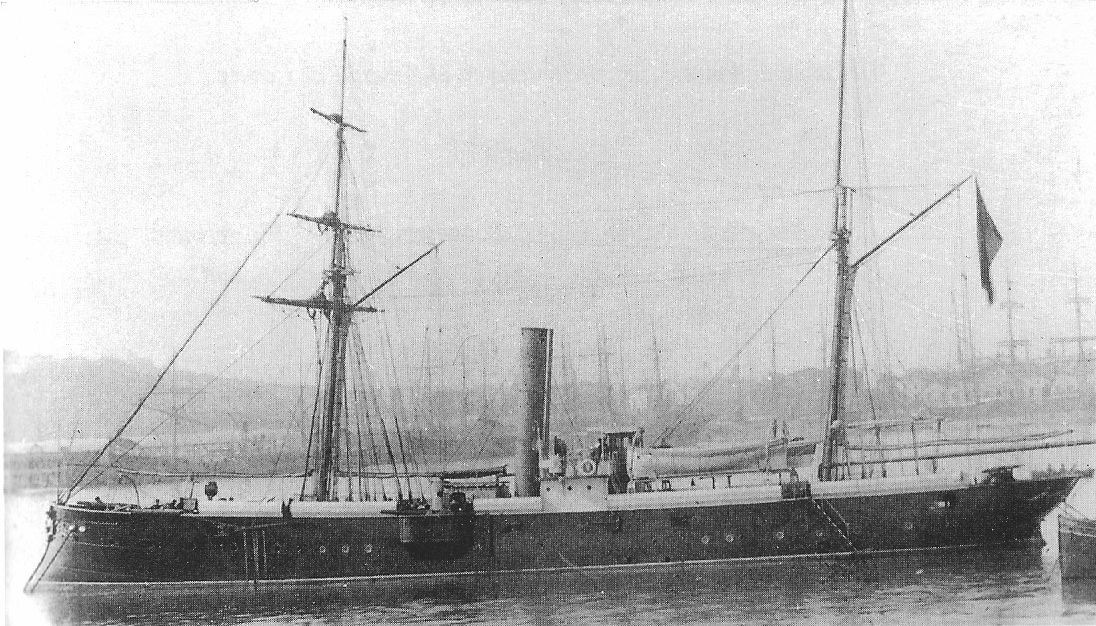

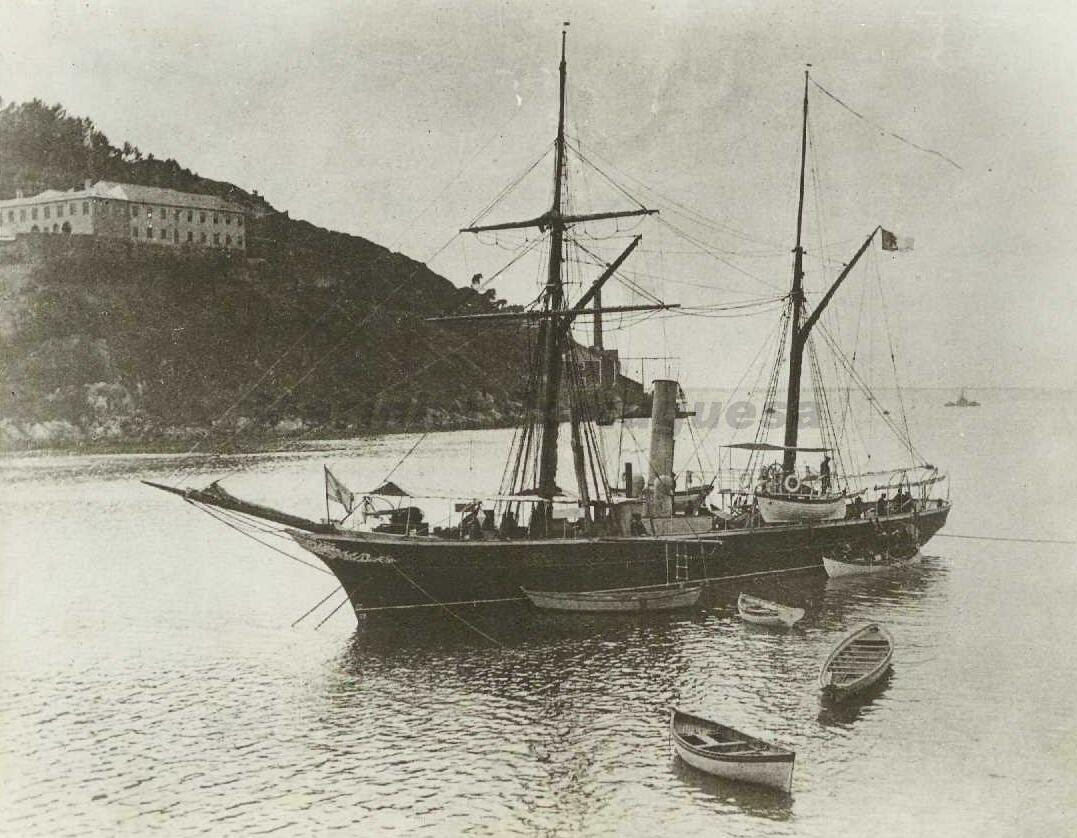

Portugalskie kanonierki typu Tejo (pozostałe: Douro, Quanza). Zbudowane na przełomie lat 60 i 70 XIX wieku w Lizbonie. Konstrukcja drewniana. Wyporność ok. 580 ton (578), prędkość ok. 10 w. Uzbrojenie: 1x160 ML, 2x120 ML.
- Załączniki
-
- Canhoneira_Tejo_3.jpg (209.7 KiB) Przejrzano 1518 razy
-
- Canhoneira_Douro_(1873-1897).jpg (256.44 KiB) Przejrzano 1518 razy
-
- Canhoneira_ Douro .jpg (163.18 KiB) Przejrzano 1518 razy
-
- 1890-Canhoneira-Quanza9.jpg (161.28 KiB) Przejrzano 1518 razy
Kanonierki

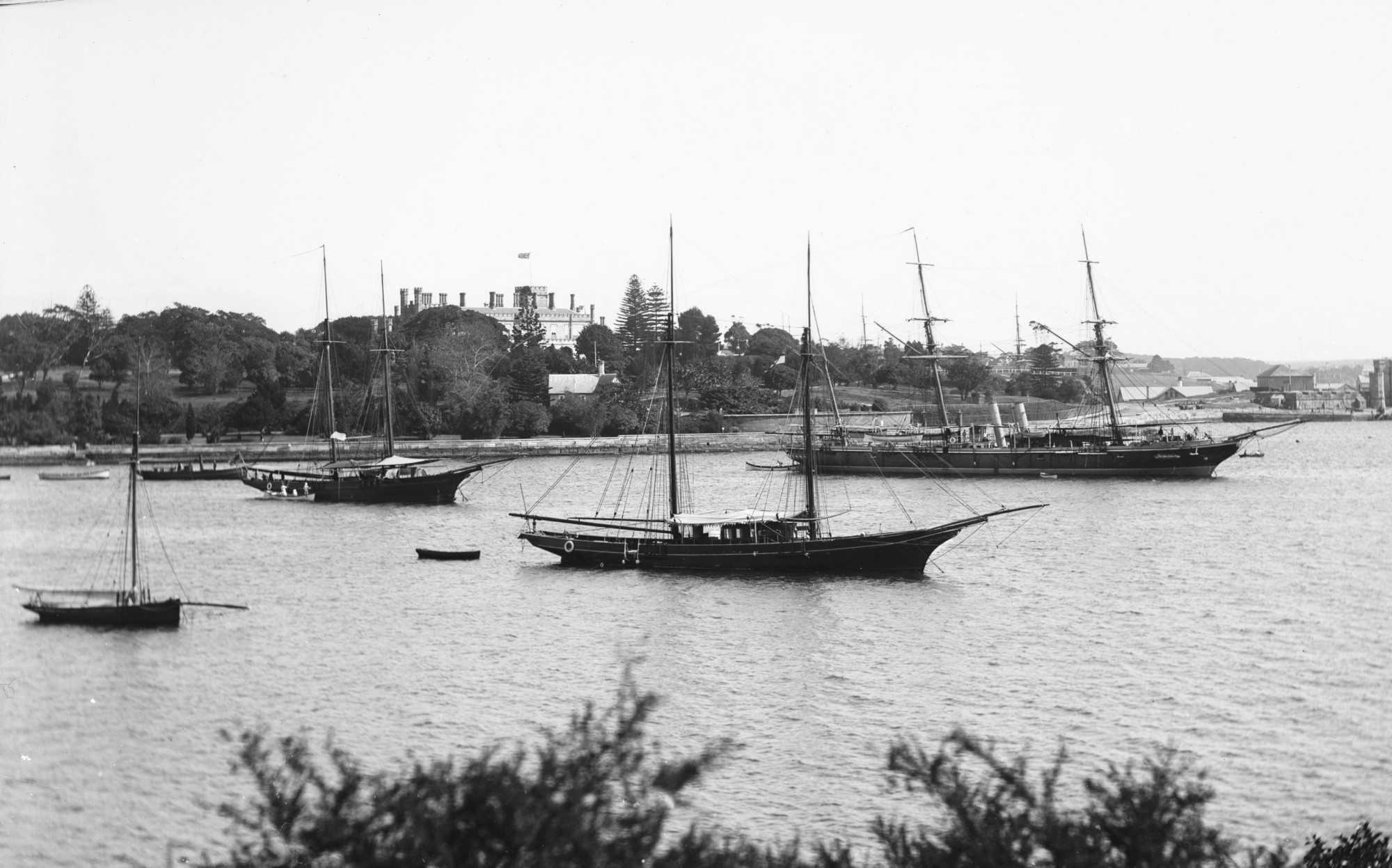

Brytyjskie kanonierki typu Philomel - 19 jednostek zbudowanych w latach 1859-1862 i jedna w latach 1867-68 ale już nie jako kanonierka tylko jednostka pomocnicza.
Wyporność 570 ton, prędkość 8-11 węzłów. Uzbrojone w 1x68 SBh, zastąpione w latach 60 przez 1x178 BL, 2x95 BL. Konstrukcja drewniana.
Wyporność 570 ton, prędkość 8-11 węzłów. Uzbrojone w 1x68 SBh, zastąpione w latach 60 przez 1x178 BL, 2x95 BL. Konstrukcja drewniana.
- Załączniki
-
- pandora1.jpg (144.52 KiB) Przejrzano 1476 razy
-

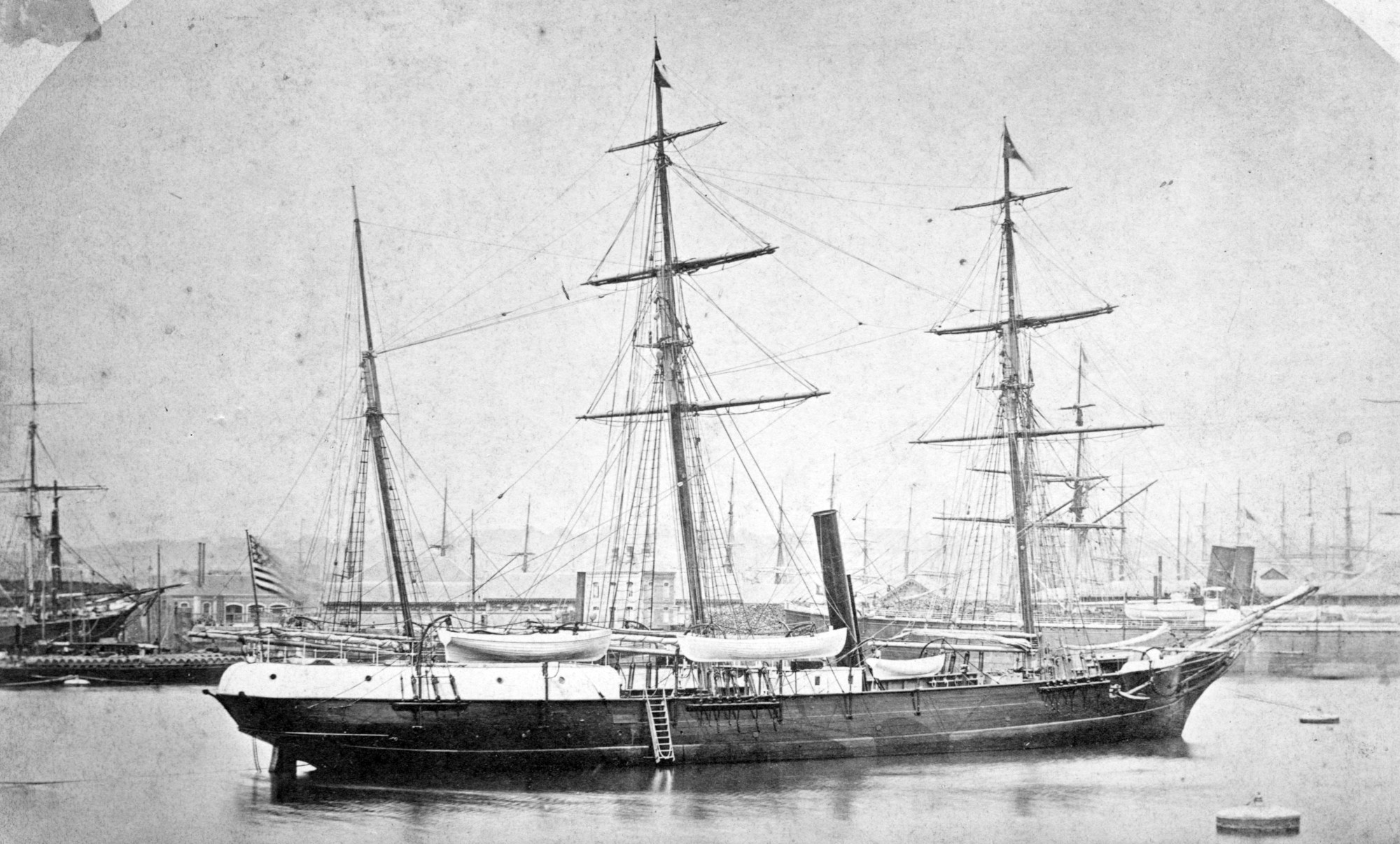

- pandora (1878 - Jeannette).jpg (600.33 KiB) Przejrzano 1476 razy
-
- newport2.jpg (121.39 KiB) Przejrzano 1476 razy
-
- Penguin.jpg (362.92 KiB) Przejrzano 1476 razy
Kanonierki

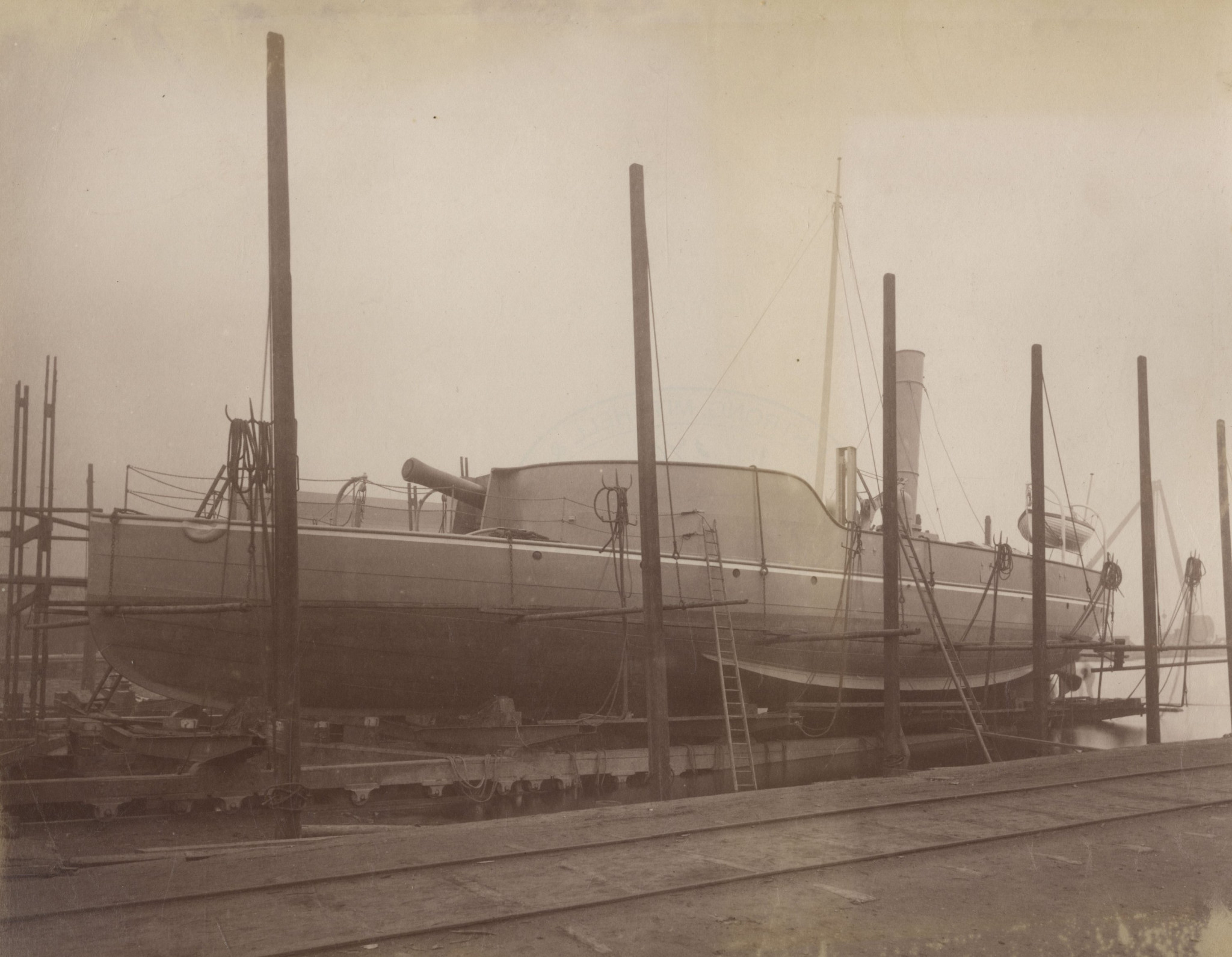

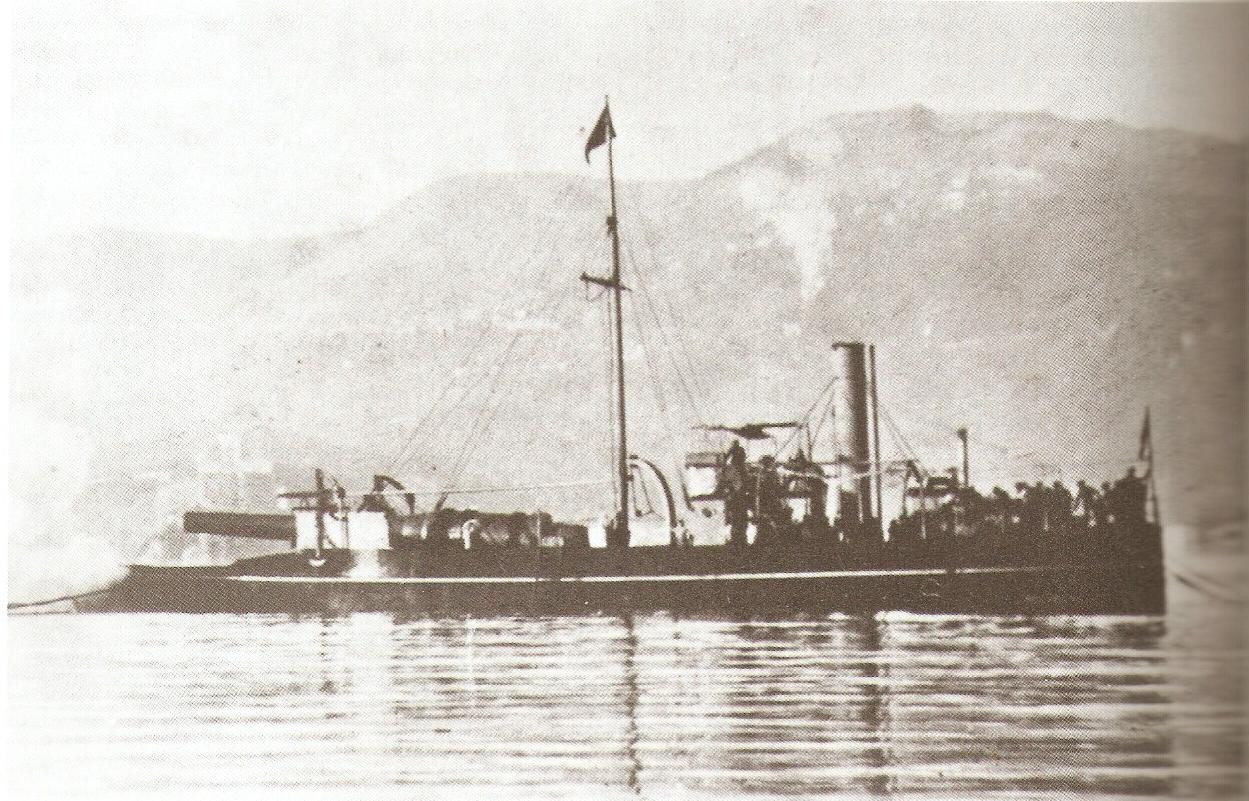

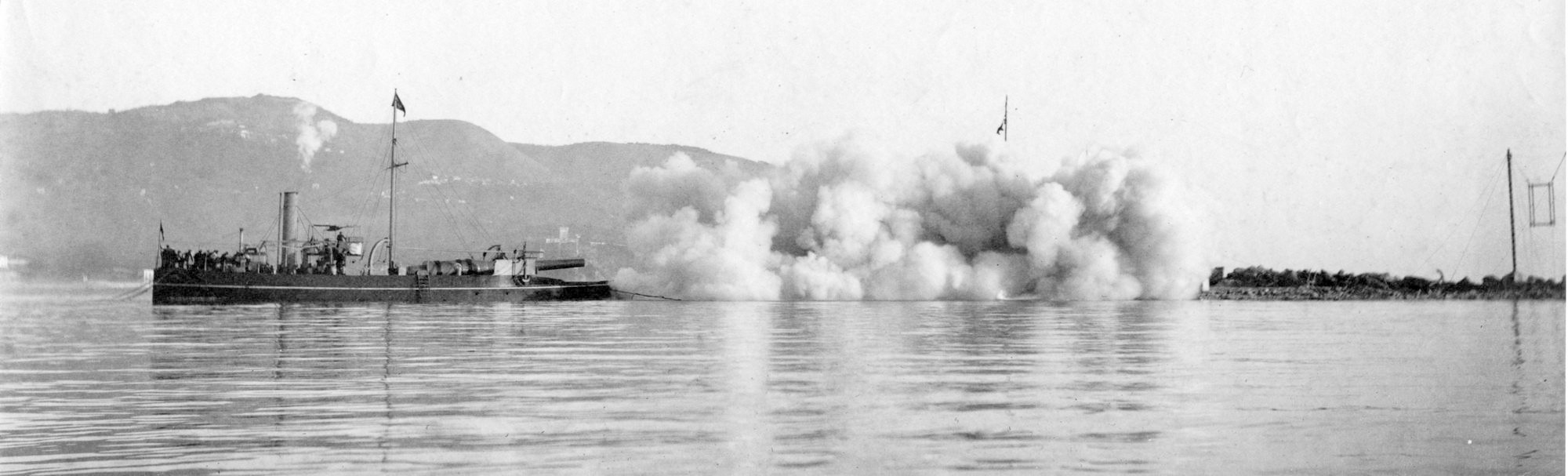

Włoskie kanonierki Castore i Polluce. Duże flatiron gunboats. Zwodowane w 1888 roku. Wyporność 640 ton, prędkość 8 węzłów. Ich uzbrojenie stanowiła potężna armata Kruppa kalibru 400 mm BL. Na Castore dość szybko została ona zastąpiona armatą 120 mm (wyporność spadła wówczas do ok. 520 ton). Na Polluce podobne przezbrojenie dokonano pod koniec lat 90.
- Załączniki
-
- Polluce.jpg (321.36 KiB) Przejrzano 1441 razy
-
- Castore 49004.jpg (224.01 KiB) Przejrzano 1441 razy
Kanonierki
Portugalskie kanonierki typu Rio Lima. W sumie zbudowano 4 podobne jednostki (niekiedy zaliczane do odrębnych typów, ale bardzo podobne): Rio Lima, Tamega, Sado i Vouga (ostatnia różniła się najbardziej). Pierwsze trzy zwodowane zostały w 1875 roku, ostatnia w 1882. Wyporność ok. 630 ton (Vouga - 710, stanowiła nieco powiększoną wersję poprzednich). Prędkość 10-11 węzłów. Uzbrojenie: 1x178 ML, 4x120 ML, przy czym w latach 80 przezbrojono je w 1x152 BL i 2x102 BL (plus lekkie). Vouga otrzymała takie uzbrojenie od razu, z tym, że miała o 2x102/27 BL więcej.
- Załączniki
-
- Canhoneira_ Rio_Lima .jpg (172.06 KiB) Przejrzano 1428 razy
-
- Canhoneira_ Tâmega .jpg (97.39 KiB) Przejrzano 1428 razy
-
- Canhoneira_Rio_Sado.jpg (159.14 KiB) Przejrzano 1428 razy
-
- Canhoneira_Rio_Vouga_(1.ª)_(1882-1909)_(1).jpg (142.88 KiB) Przejrzano 1428 razy
-

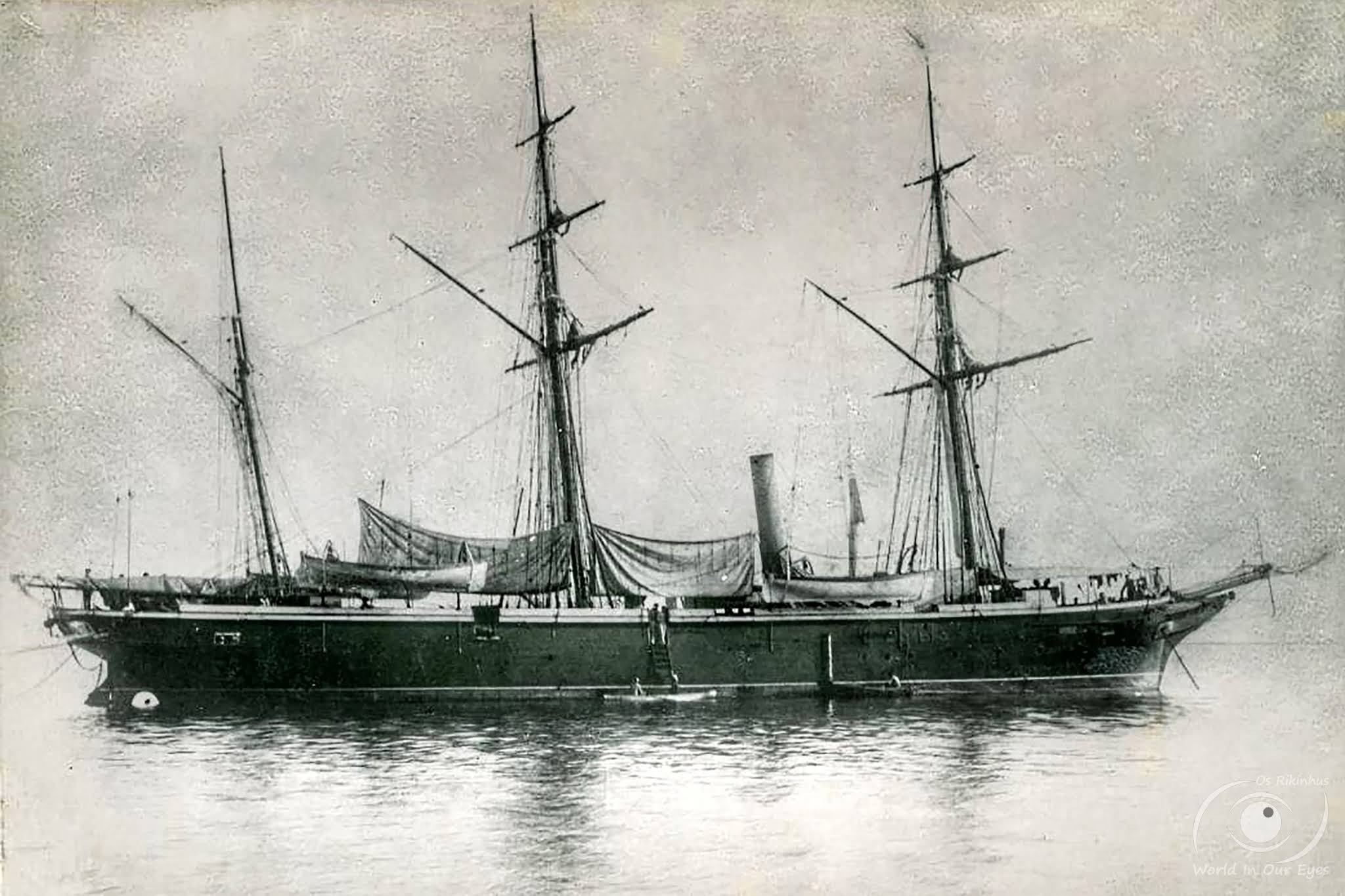

- 1875-1909 Canhoneira Tâmega.jpeg (402.65 KiB) Przejrzano 1428 razy
-
- 1875-1910 Canhoneira Rio Lima.jpeg (444.45 KiB) Przejrzano 1428 razy
-
- 1882-1906 Canhoneira Vouga.jpeg (698.87 KiB) Przejrzano 1428 razy
Kanonierki

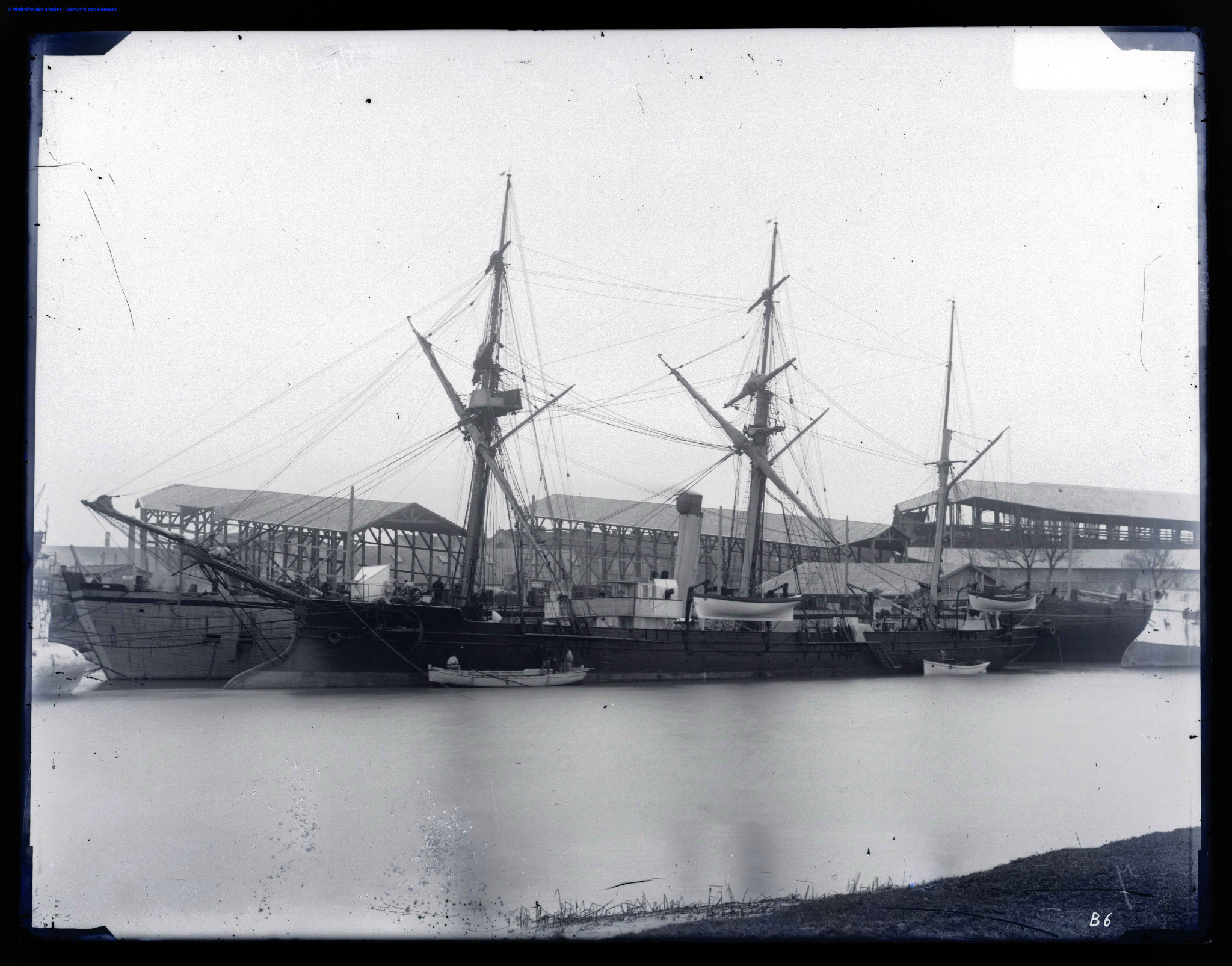

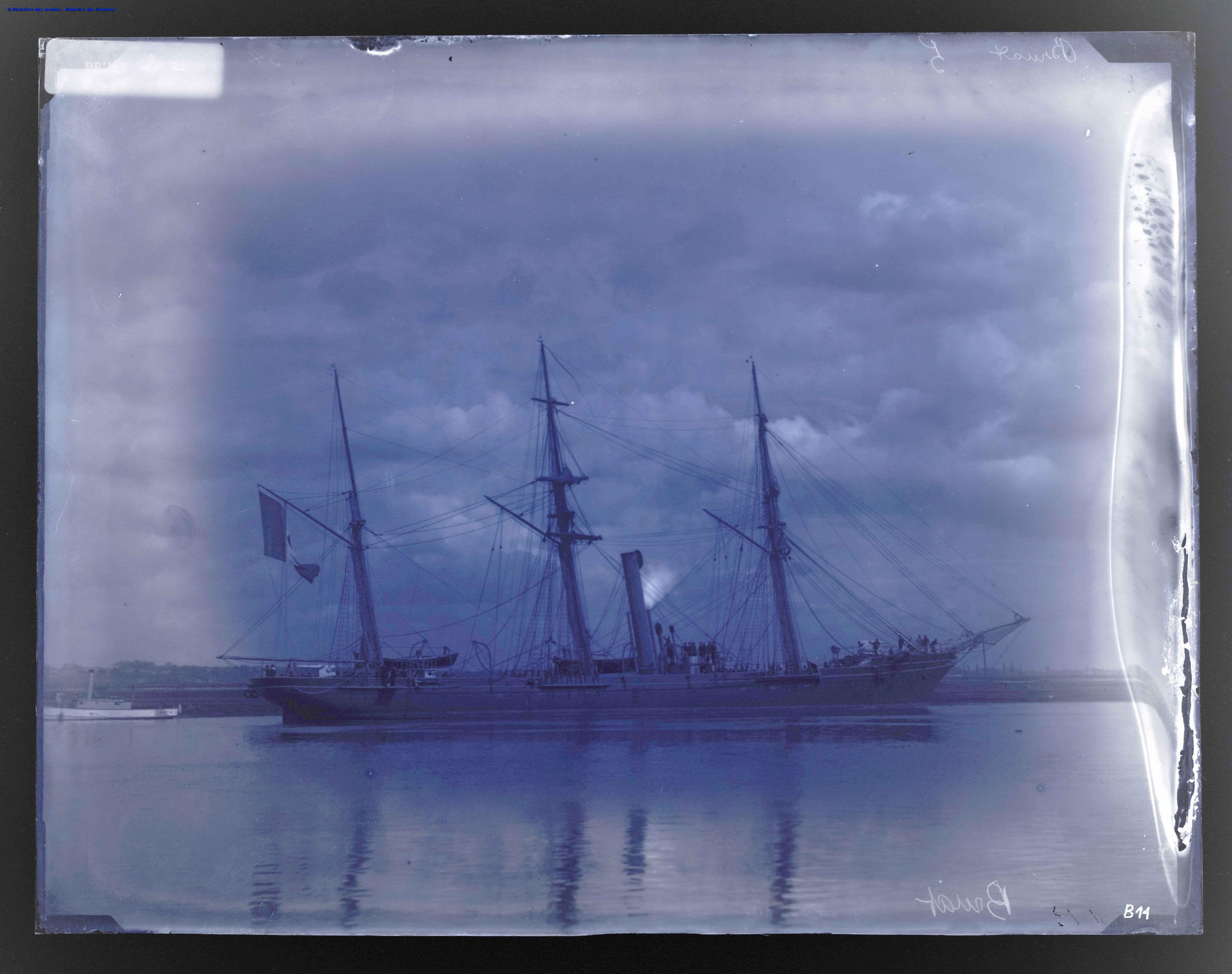

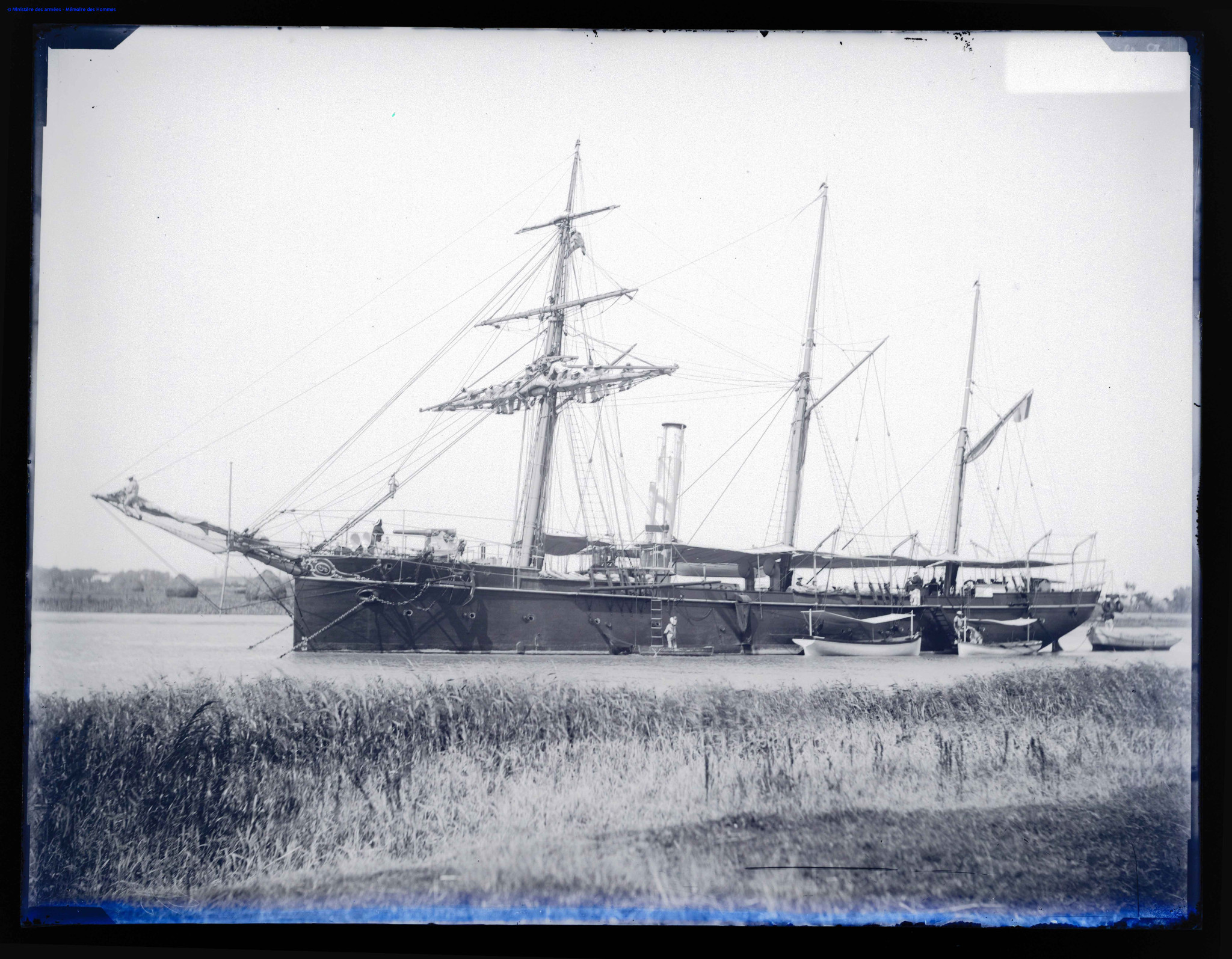

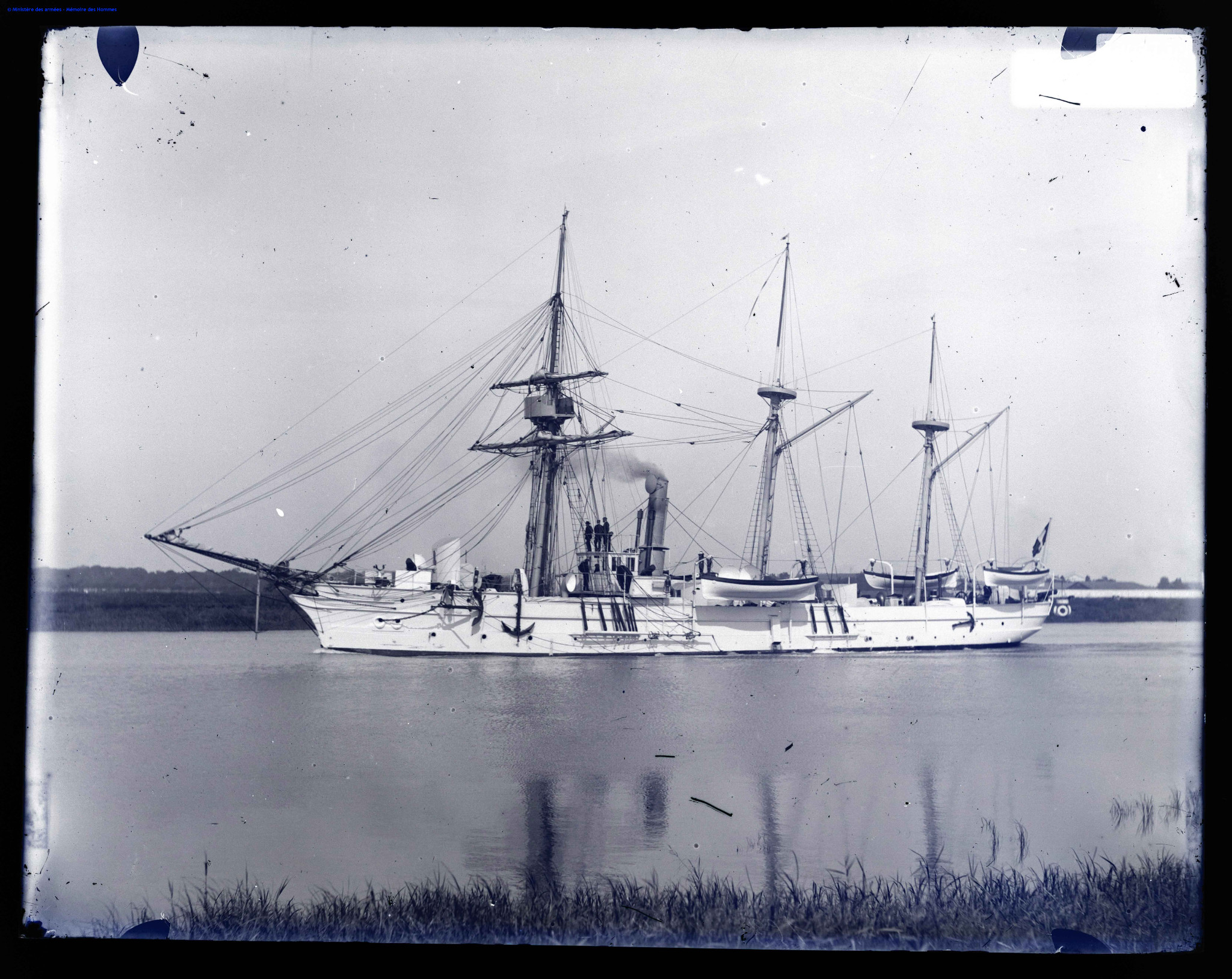

Francuskie kanonierki (lub jak kto woli slupy albo awiza jak były klasyfikowane oficjalnie) typu Guichen. Trzy jednostki: Guichen, Bruat i Bouvet, zwodowane w latach 1865 (pierwszy i ostatni) oraz 1867 (Bruat). Konstrukcja drewniana. Wyporność ok. 750-780 ton, prędkość 10,5-11 węzłów. Uzbrojenie: 1x164 ML, 4x120 ML (później armaty zamieniono na BL). Bouvet uczestniczył w znanym, nierozstrzygniętym, starciu z niemiecką kanonierką Meteor pod Hawaną w listopadzie 1870 roku. W niecały rok później rozbił się na brzegu. Pozostałe dwa okręty wycofane zostały ze służby w drugiej połowie lat 80.
Niestety, zdjęcia Guichen nie mam. Bouvet zresztą też (choć są rysunki i obrazy, tu prezentuję model).
Niestety, zdjęcia Guichen nie mam. Bouvet zresztą też (choć są rysunki i obrazy, tu prezentuję model).
- Załączniki
-

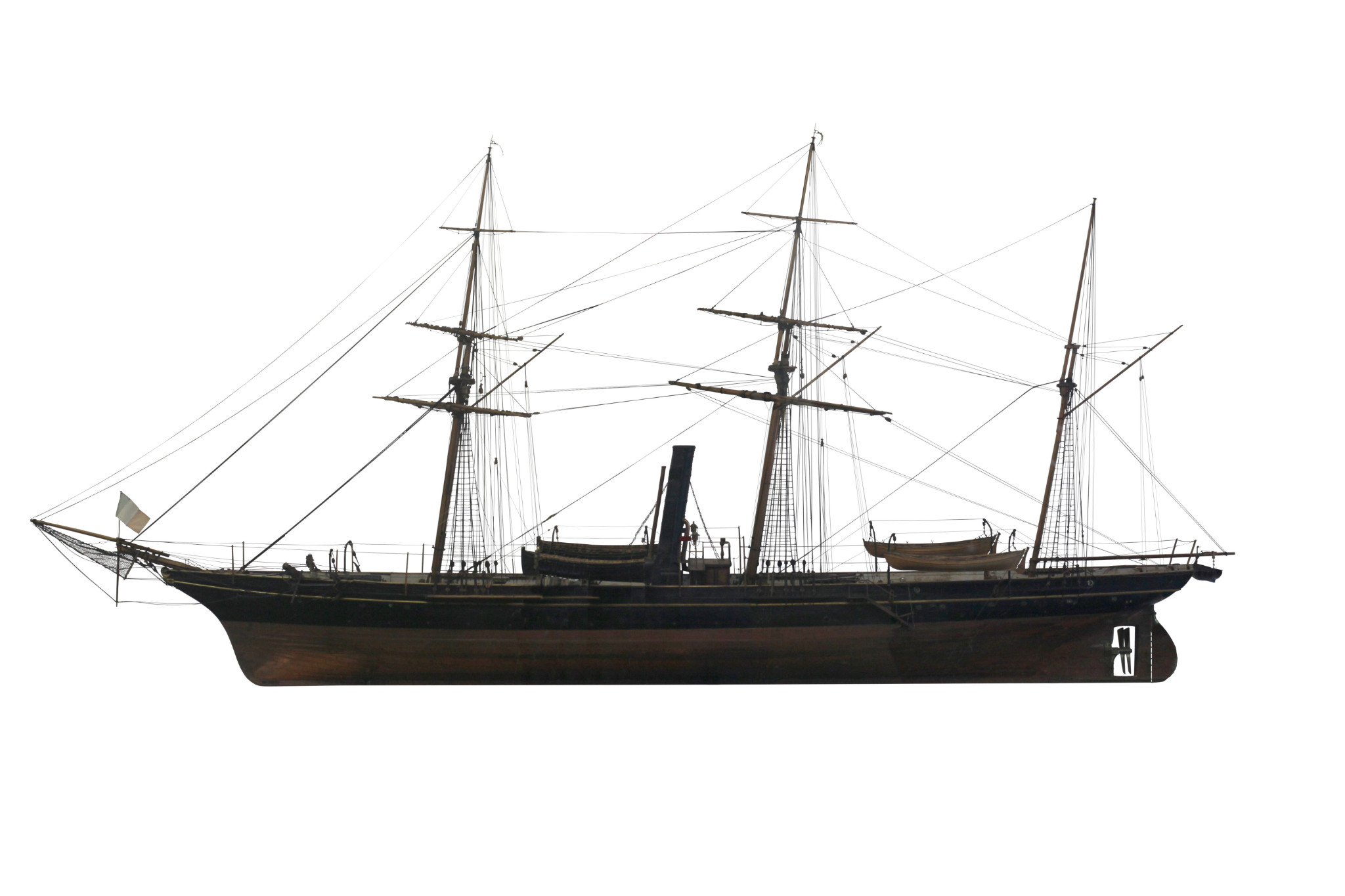

- Model
- 1. Bouvet.jpg (295.51 KiB) Przejrzano 1404 razy
-
- Bruat (1882) archives_SHDMR__MR_5_G_39__0001.jpg (690.18 KiB) Przejrzano 1404 razy
-
- Bruat (1882) archives_SHDMR__MR_5_G_40__0001.jpg (551.83 KiB) Przejrzano 1404 razy
Kanonierki

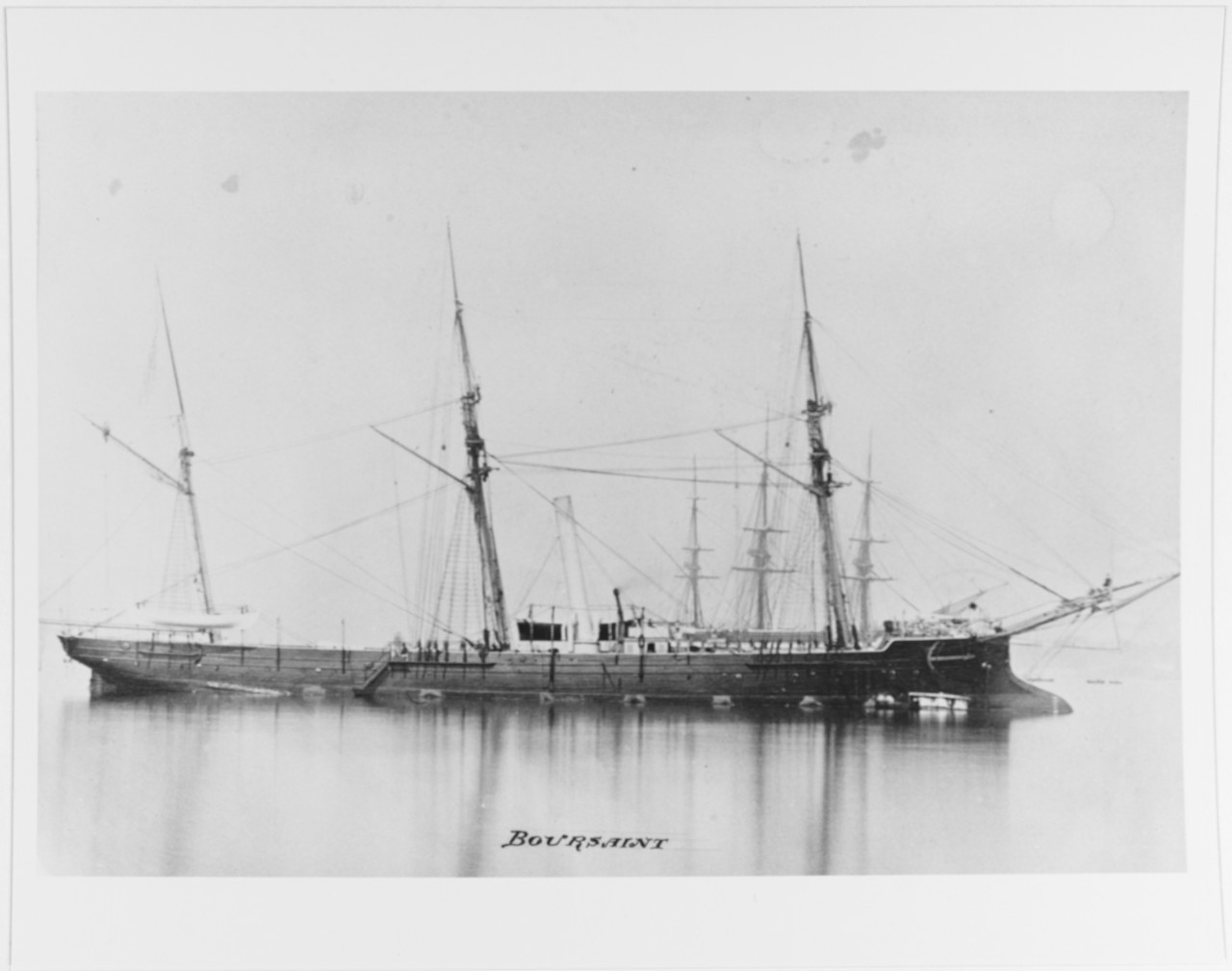

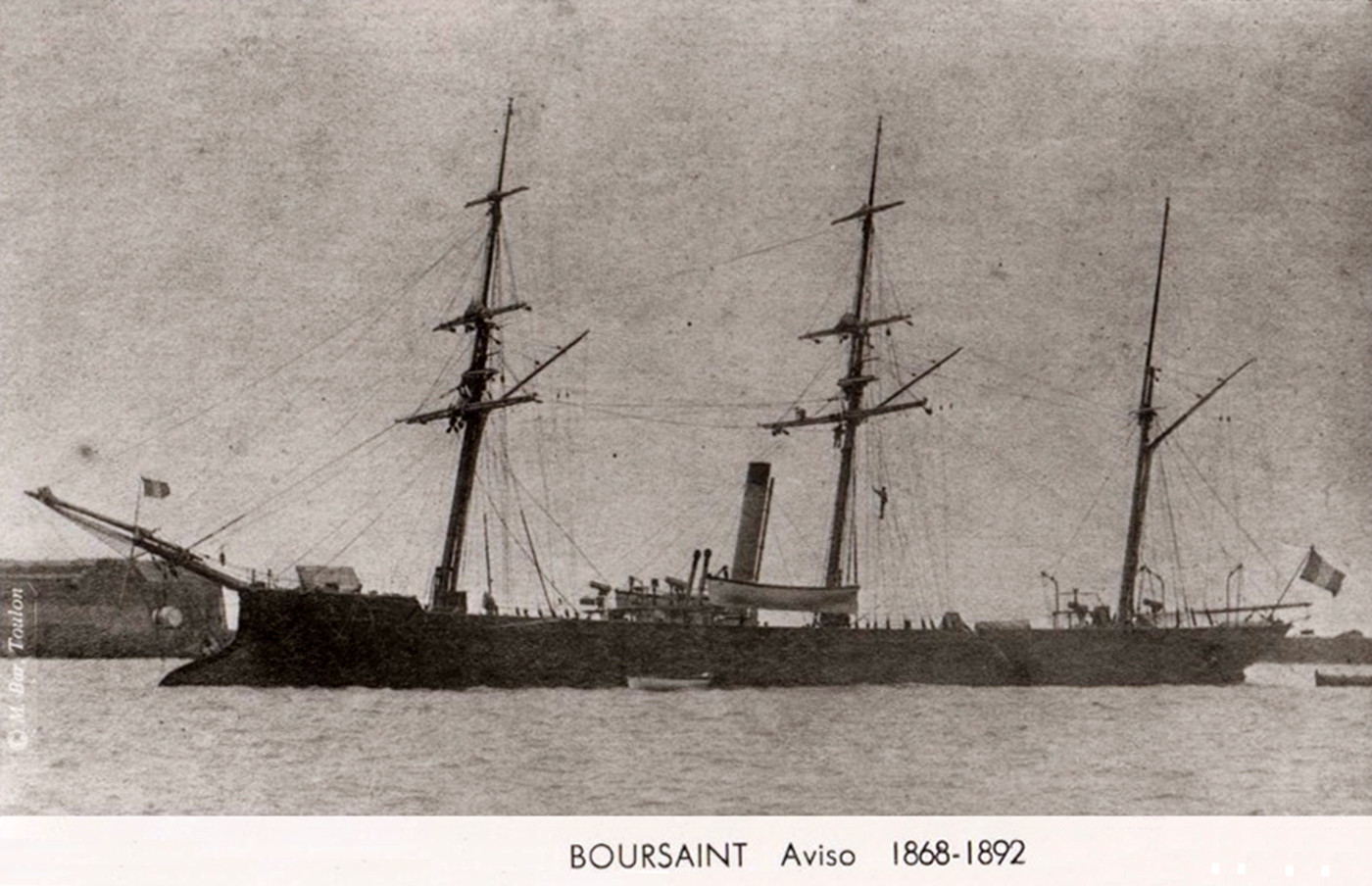

I kolejne francuskie kanonierki (lub jak kto woli awiza lub ew. slupy) Bruix i Boursaint. Pierwszy zwodowany w 1867, drugi w 1872 (opóźnienie wynikało z wojny). Wyporność ok. 770 ton, prędkość 11,5 węzła. Uzbrojenie: 1x164 ML, 4x120 ML, wymienione potem na 1x164 BL i 2x100 BL. Konstrukcja drewniana.
Niestety, nie mam zdjęcia Bruix.
Niestety, nie mam zdjęcia Bruix.
- Załączniki
-
- Boursaint NH 74974.jpeg (129.58 KiB) Przejrzano 1394 razy
-

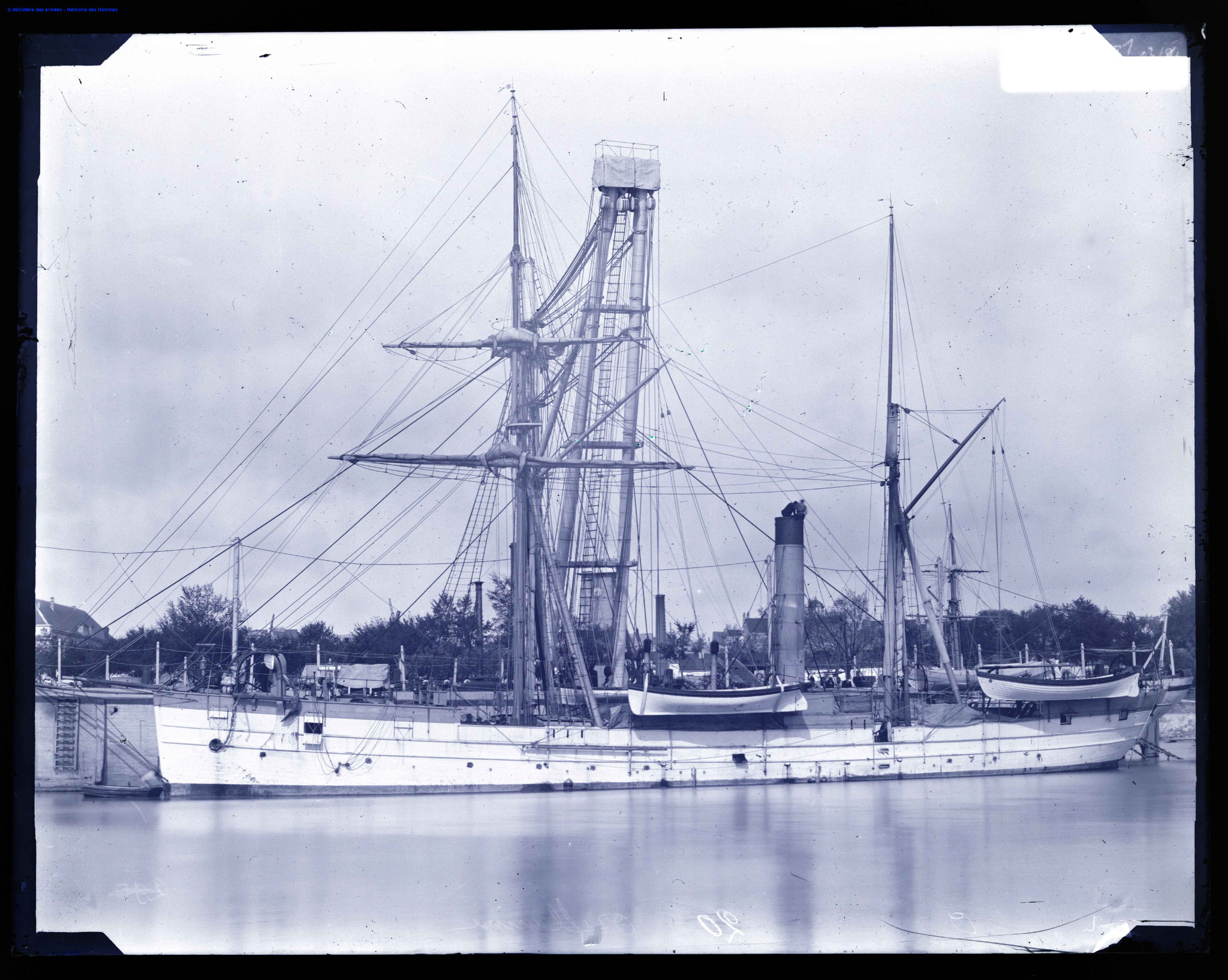

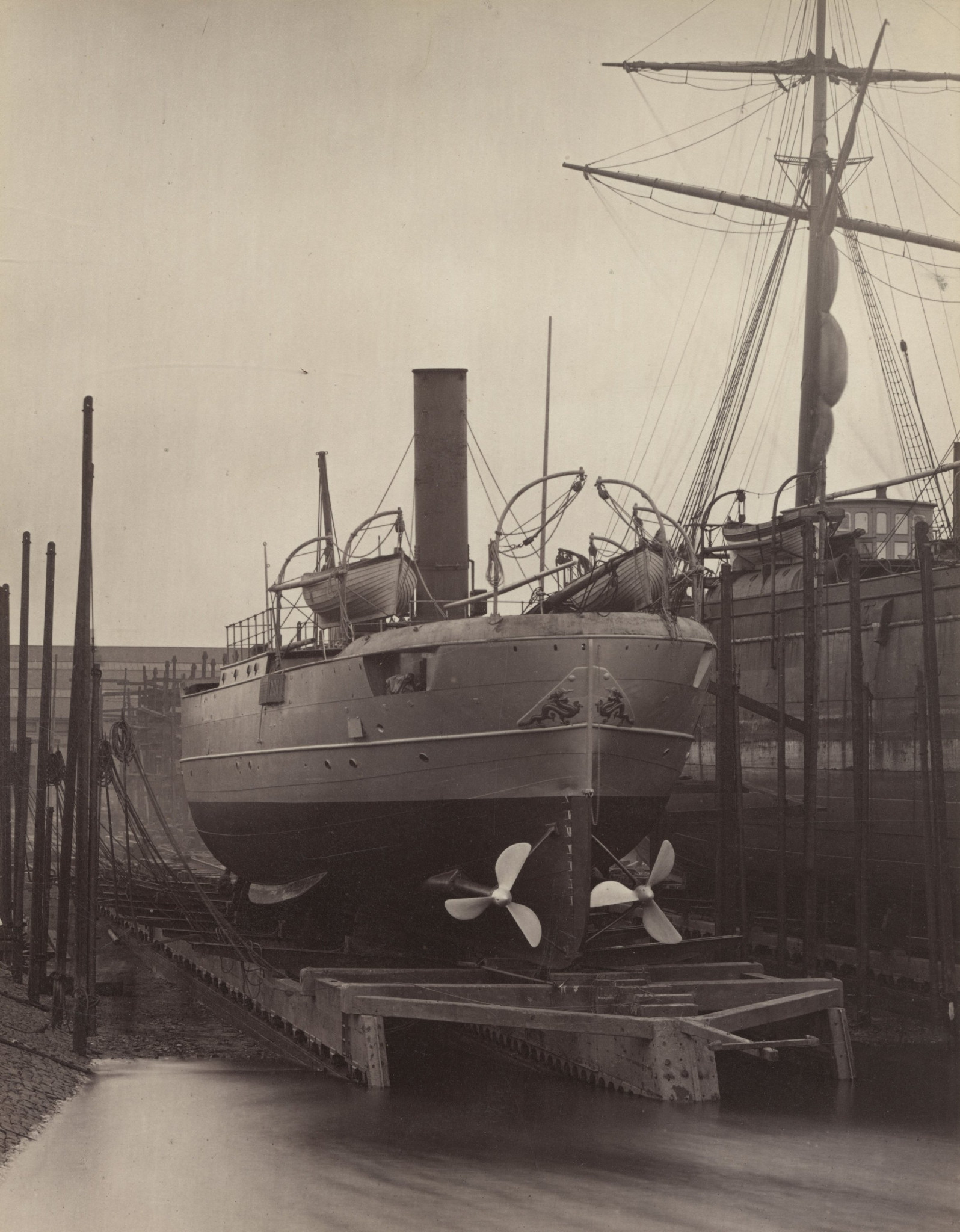

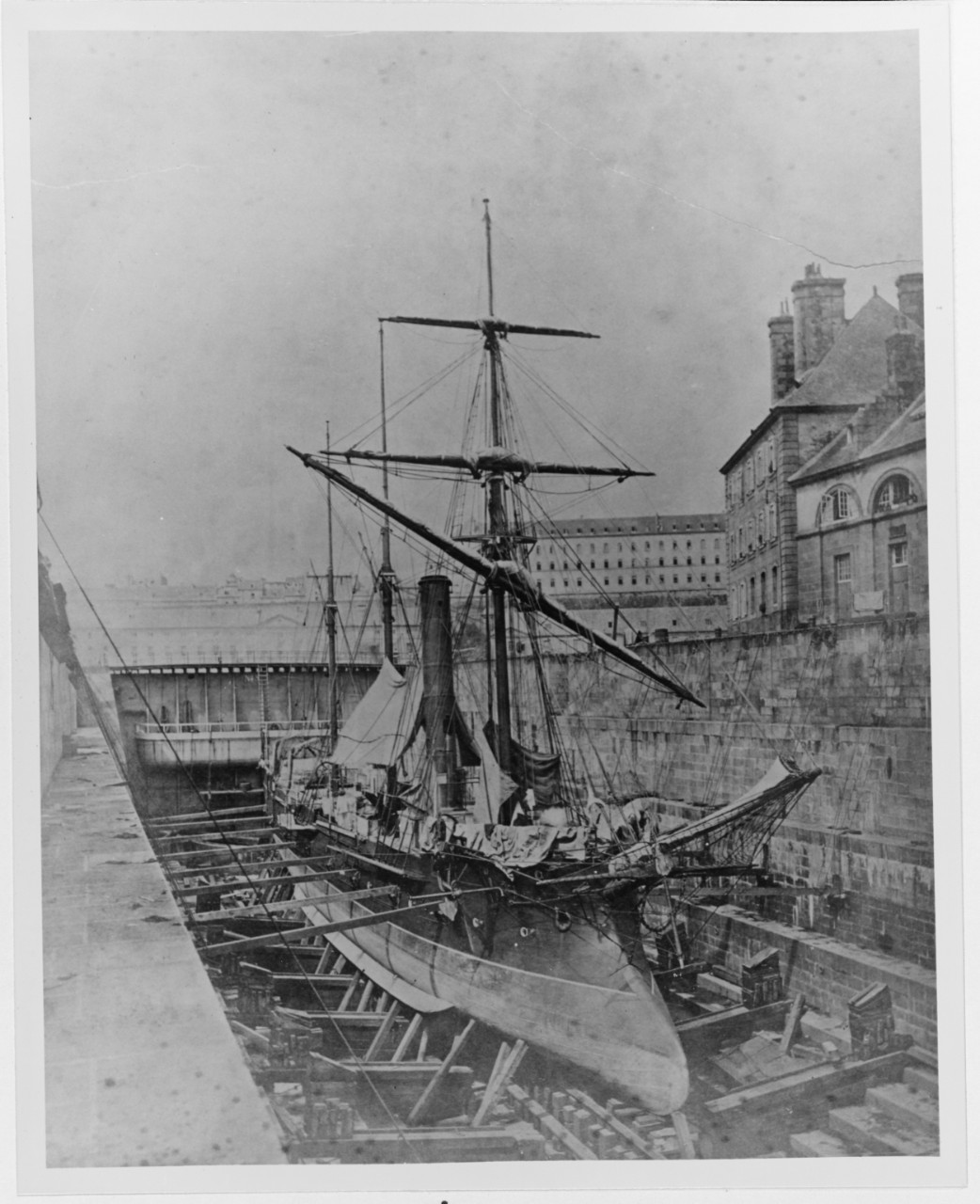

- Boursaint w doku (Brest) NH 88820.jpeg (250.42 KiB) Przejrzano 1394 razy
-
- Boursaint.jpg (285.09 KiB) Przejrzano 1394 razy
-
- Boursaint archives_SHDMR__MR_5_G_35__0001.jpg (785.09 KiB) Przejrzano 1394 razy
Kanonierki

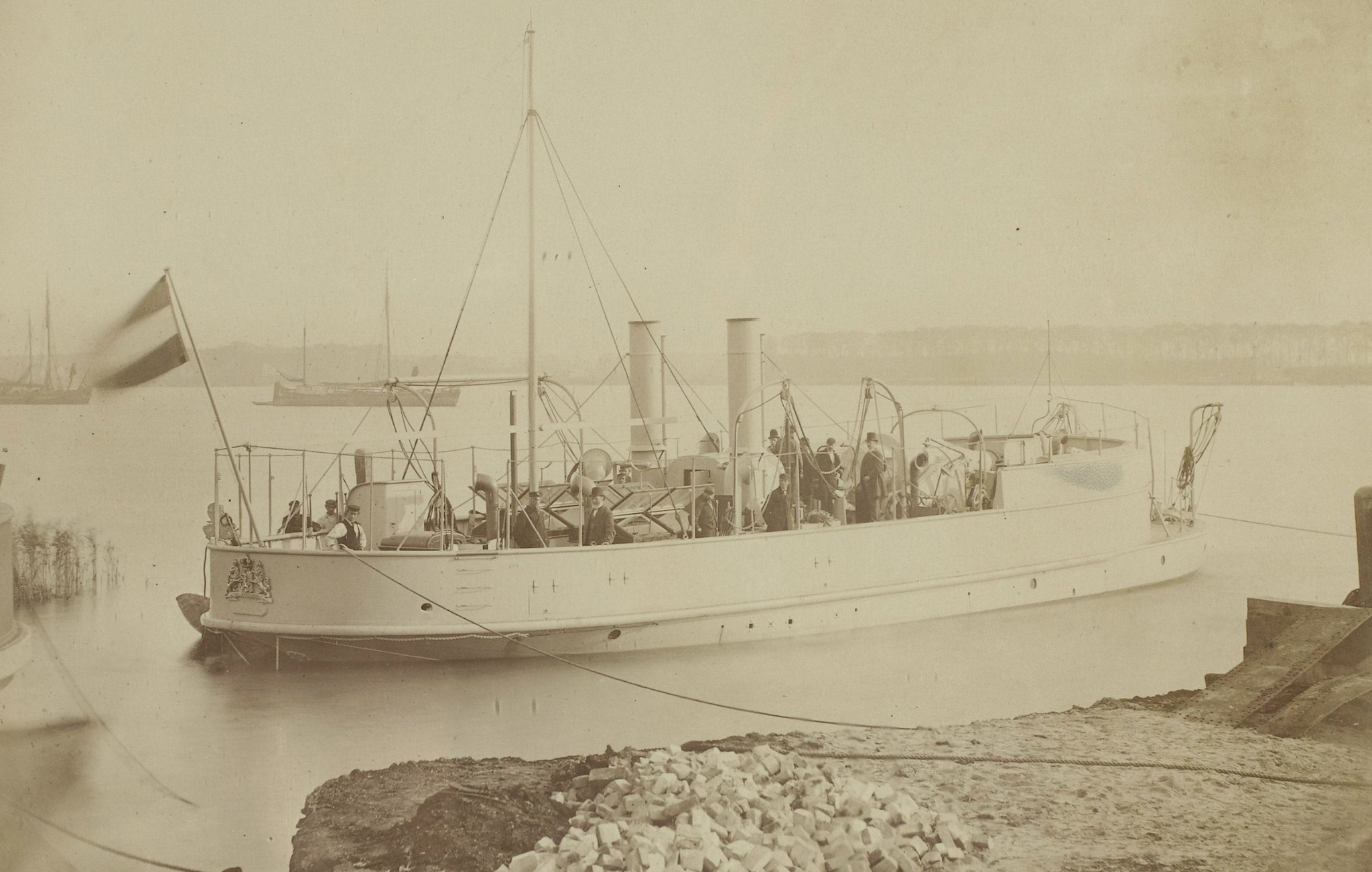

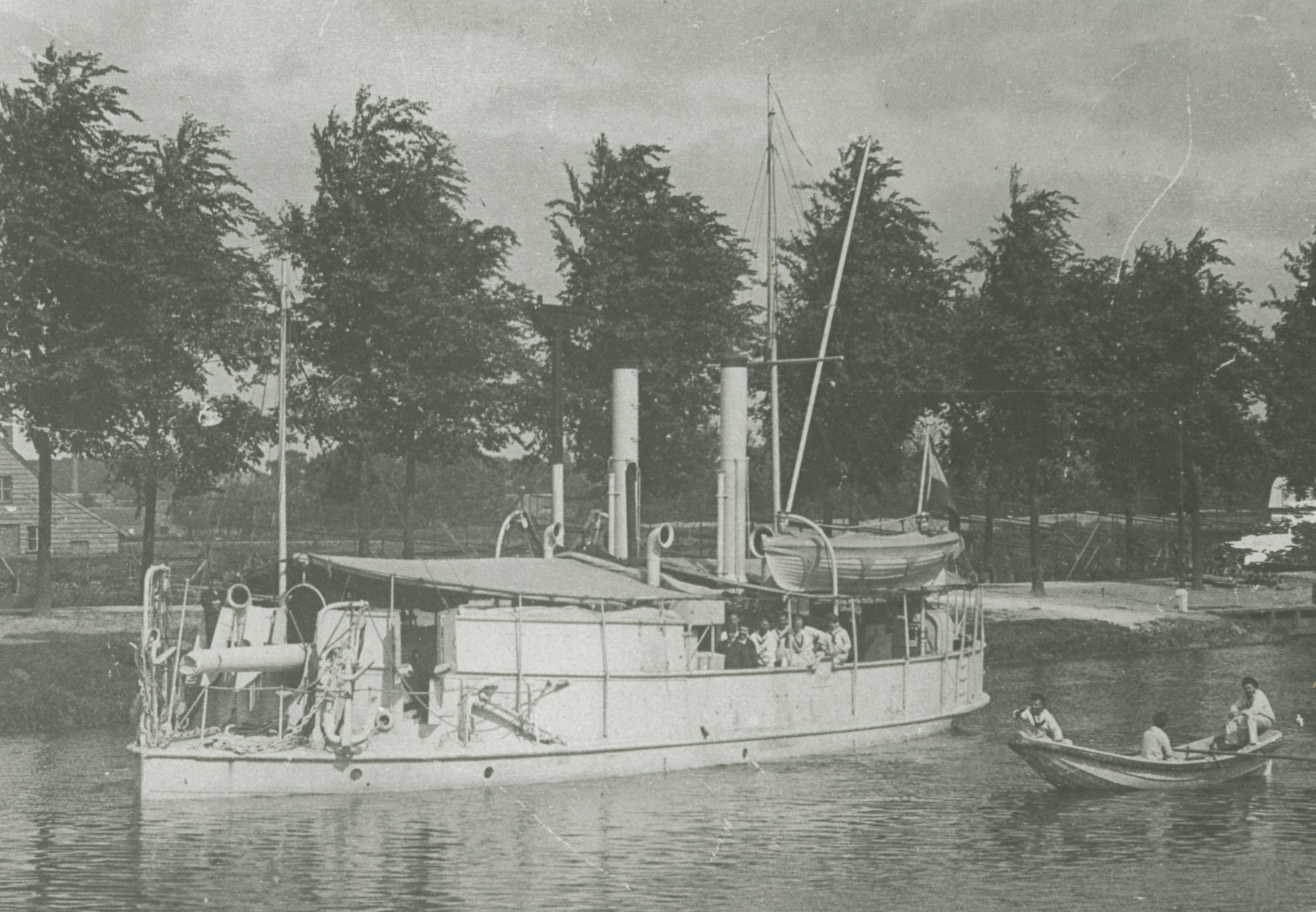

Holenderskie kanonierki (flatiron) typu Hydra. Zbudowano w sumie 15 jednostek. Wodowane w latach 1873-1876. Wyporność 220 ton, prędkość 7,5-8 węzłów. Uzbrojone w 1x229 ML Armstronga. Służyły dość długo i późniejszych latach uzbrojenie główne wymieniono na 1x210/35 BL (plus kilka lekkich).

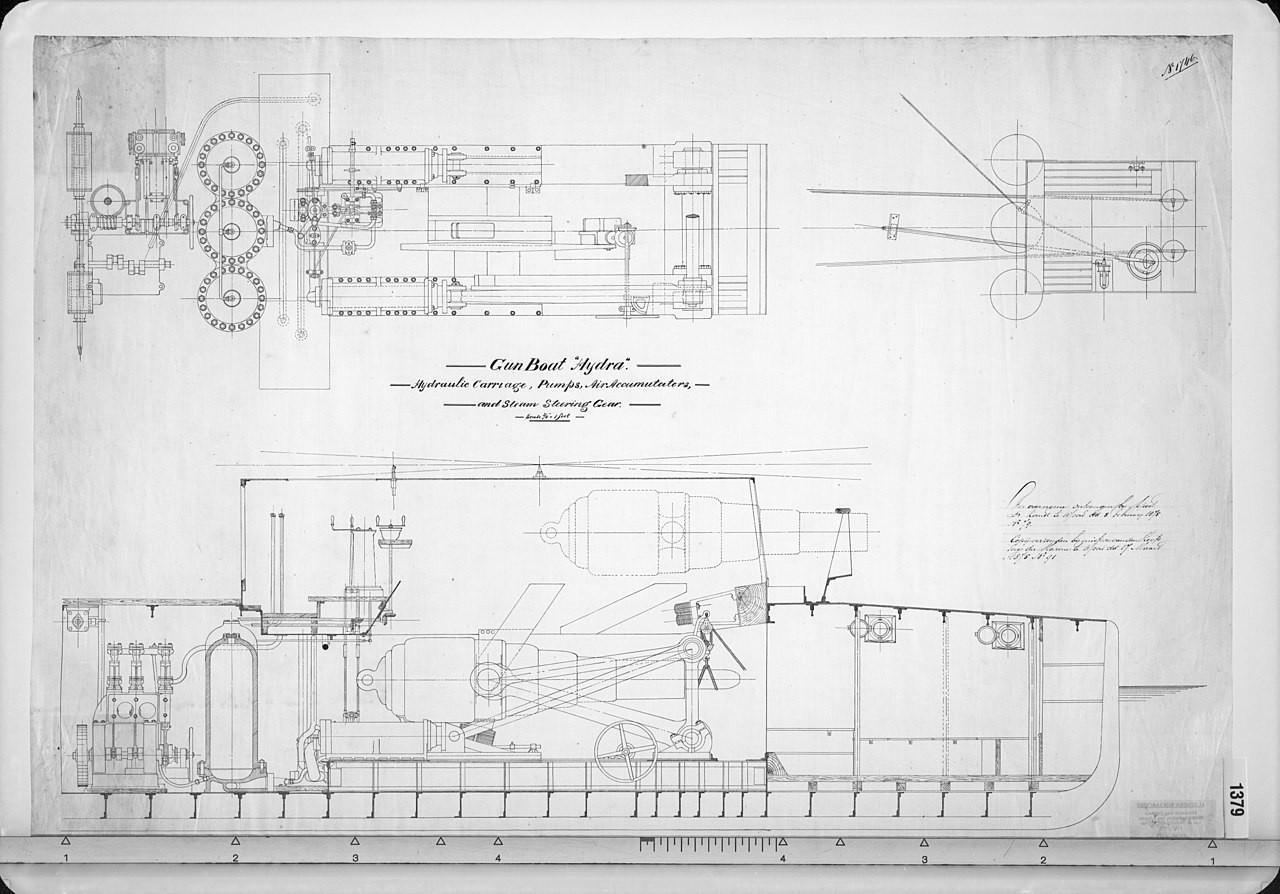

Niestety, mam tylko zdjęcie kanonierki Bever. Dodaję plany łoża "chowającego się" po każdym strzale (w położeniu marszowym armata była "schowana" w kadłubie.
Niestety, mam tylko zdjęcie kanonierki Bever. Dodaję plany łoża "chowającego się" po każdym strzale (w położeniu marszowym armata była "schowana" w kadłubie.
- Załączniki
-
- Bever (1876).jpg (603.89 KiB) Przejrzano 1382 razy
-
- Hydra_disappearing_gun.jpg (241.6 KiB) Przejrzano 1382 razy
Kanonierki
Francuskie kanonierki typu Etendard. Zbudowano w sumie 8 jednostek - wszystkie wodowane w 1868 roku. wyporność ok. 450-500 ton, prędkość 8,5-9,5 węzła. Kadłub drewniany. Uzbrojone w 1x138 BL i 1x120 ML, potem też kilka rewolwerowych działek 37 mm. Większość wycofana została ze służby na przełomie lat 80/90. Trzy, Hyene, Leopard i Chacal, wzięły udział w działaniach podczas wojny francusko-chińskiej (1884-1885).
- Załączniki
-
- Fanfare.jpg (78.8 KiB) Przejrzano 1372 razy
-
- Oriflamme 1884 archives_SHDMR__MR_5_G_619__0001.jpg (846.58 KiB) Przejrzano 1372 razy
-

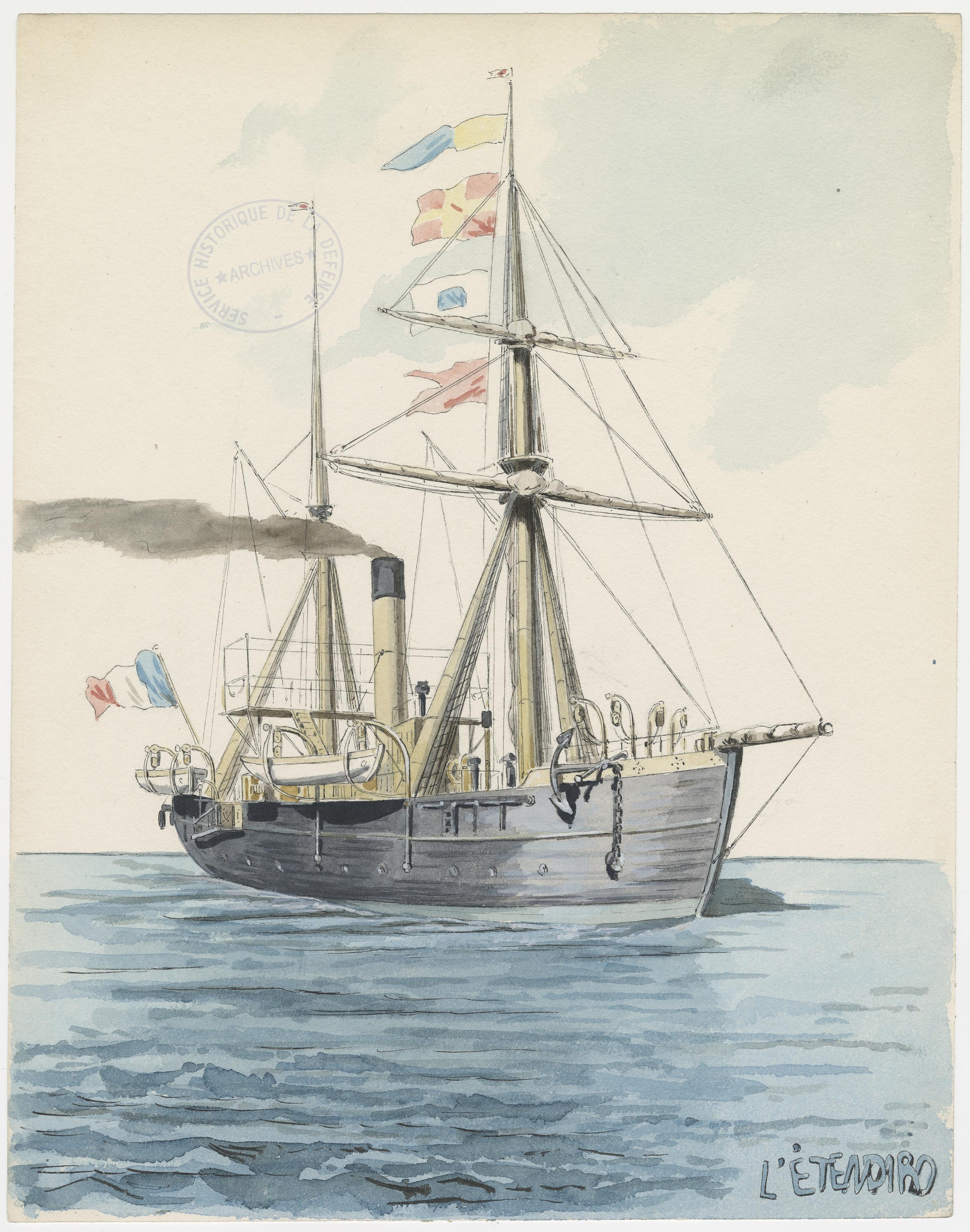

- Etendard.jpg (960.04 KiB) Przejrzano 1372 razy
Kanonierki

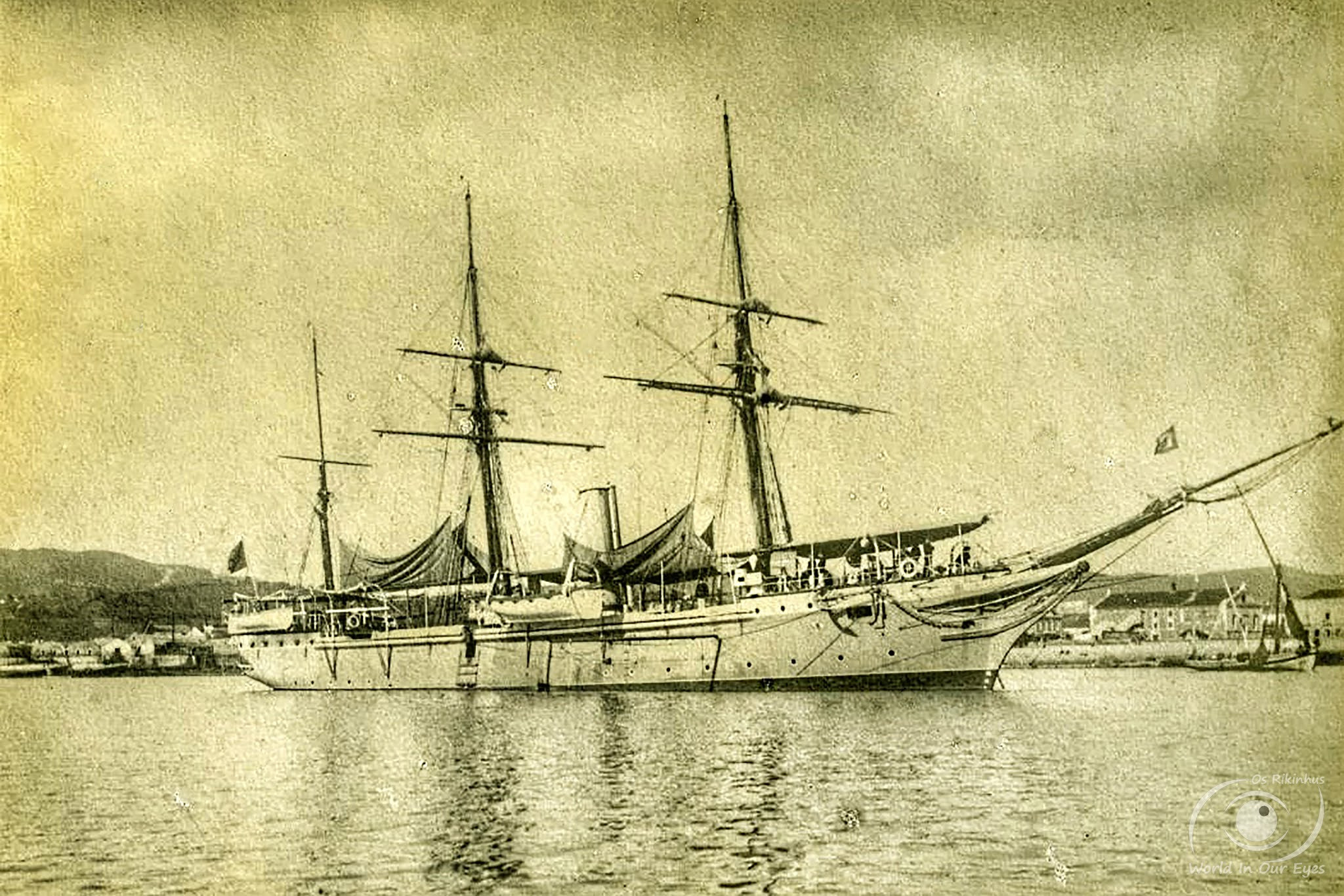

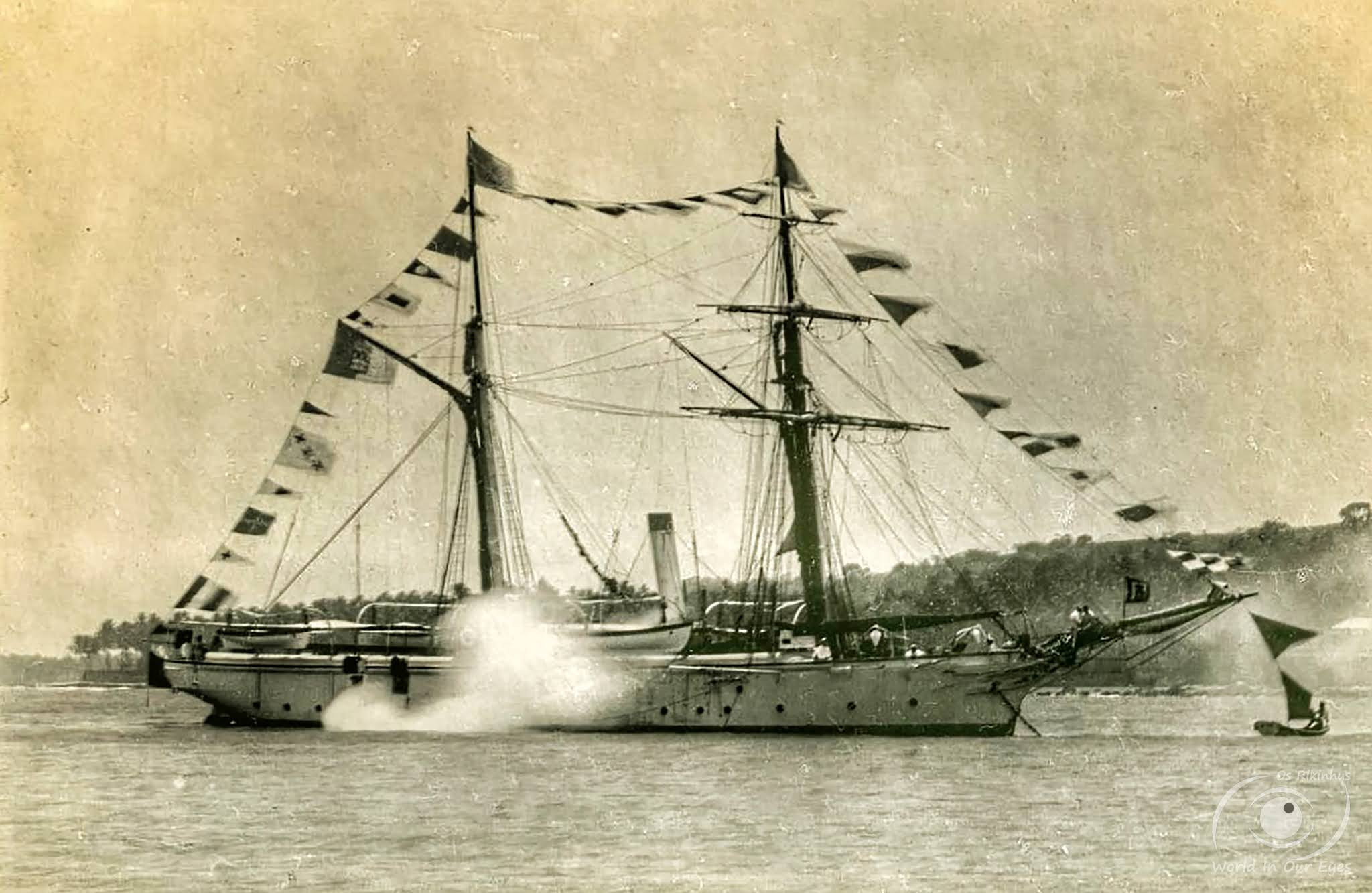

Portugalskie kanonierki Bengo i Mondovi. Zwodowane w 1879 roku. Wyporność 455 ton, prędkość 10,5 węzła. Uzbrojenie: 1x152/26 BL, 2x87/24 BL, kilka małych.
- Załączniki
-

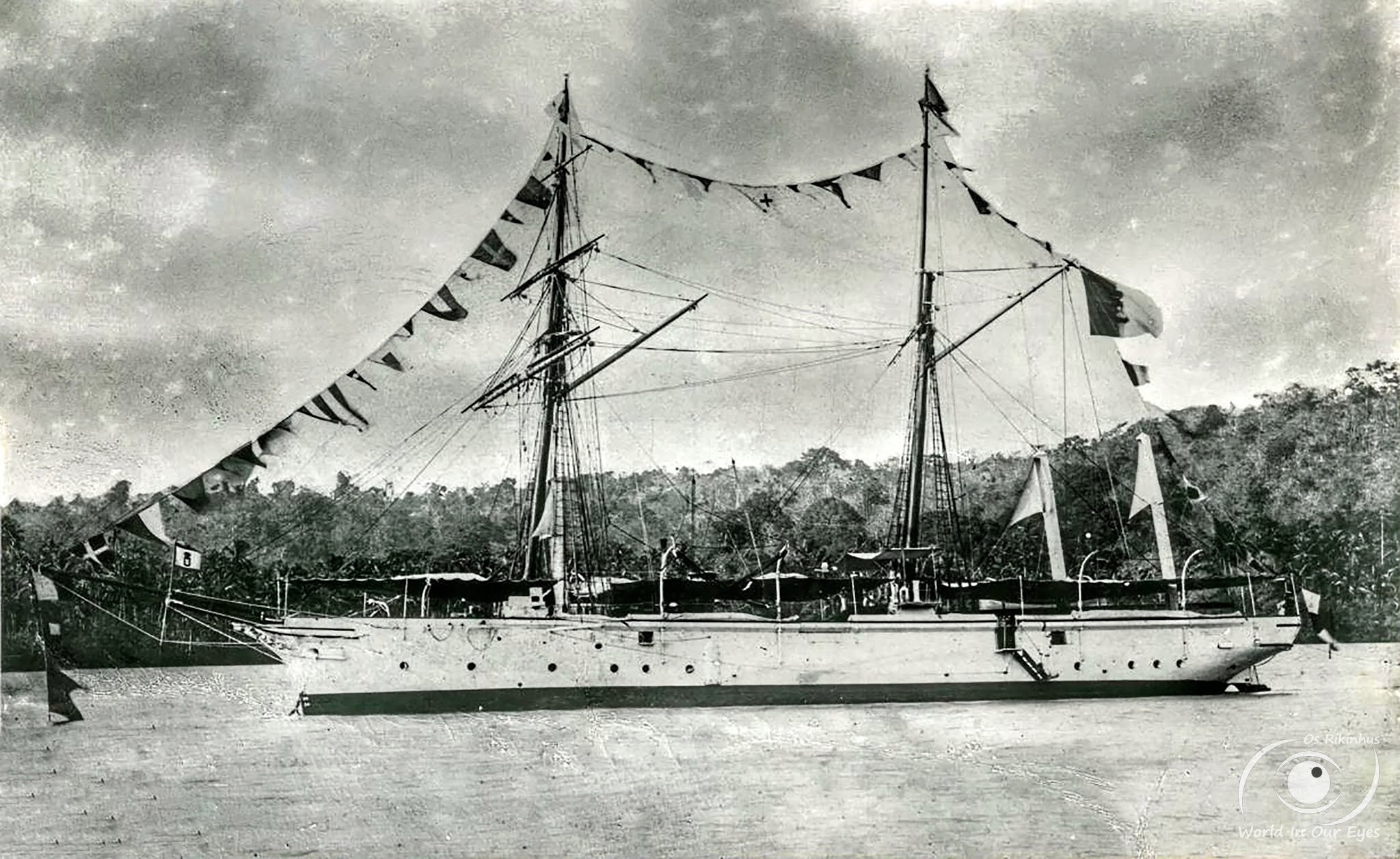

- 1879-1905 Canhoneira Bengo.jpeg (584.89 KiB) Przejrzano 1359 razy
-

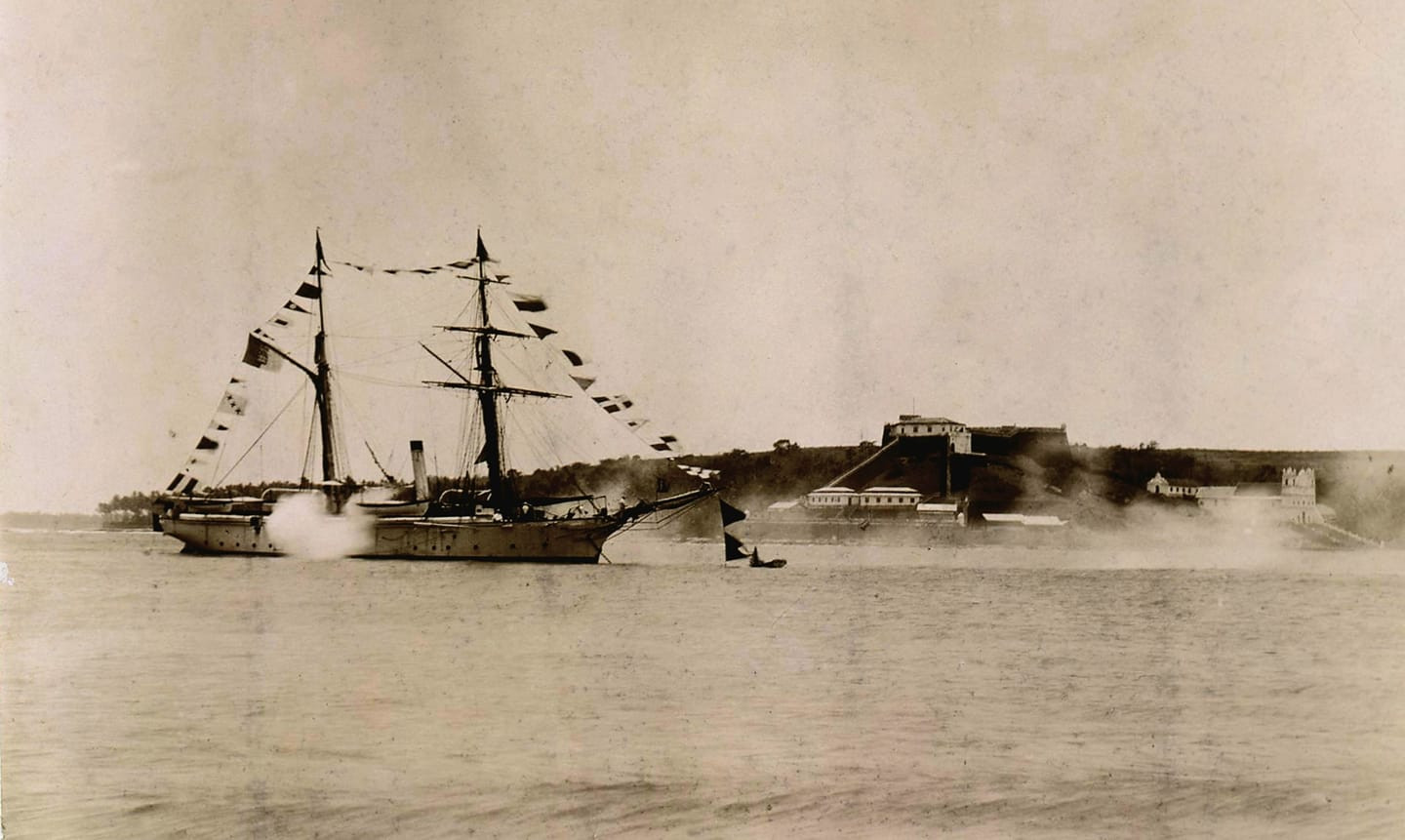

- 1879-1909 Canhoneira Mandovy I.jpeg (377.47 KiB) Przejrzano 1359 razy
-
- Canhoneira_Mandovy_(1.a)_(1879-1909).jpg (180.51 KiB) Przejrzano 1359 razy
