Kanonierki torpedowe

AvM · Post autor: **AvM** » 2022-08-10, 16:42

Napoleon pisze: ↑2022-08-10, 16:38
Mis sie wydajeze ten temat jest juz dawno zamkniety.
Dlatego napisałem o trzech. A gwoli rzetelności, że tu i ówdzie można się spotkać z informacją, że może ich były tylko dwie - aby nikt się nie zdziwił. I nie pomyślał, że się pomyliłem.

Chyba w jakis zachodnich opracowniach sprzed 40-50 lat.

Napoleon · Post autor: **Napoleon** » 2022-08-14, 16:21

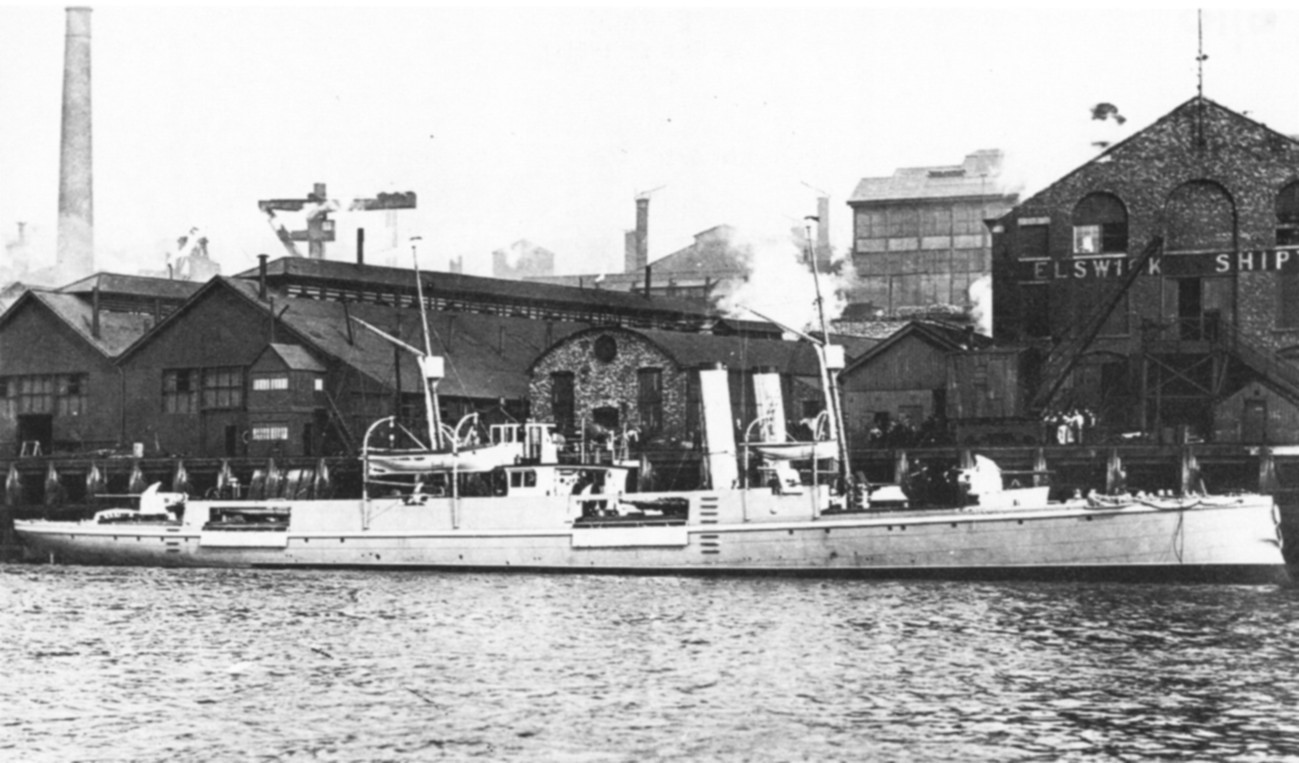

Kolejna chińska kanonierka torpedowa Fei Ting. Zbudowana w celach spekulacyjnych (wodowana w 1887) przez stocznię White'a została sprzedana Chinom w 1894 roku i dostarczona już po zakończeniu wojny z Japonią. wyporność trochę ponad 400 ton, prędkość 20 wężłów. Silnie uzbrojona w 2x102 QF, 4x47 QF i 5 wt (jedna kadłubowa i dwie podwójne obrotowe).

Napoleon · Post autor: **Napoleon** » 2022-08-23, 20:28

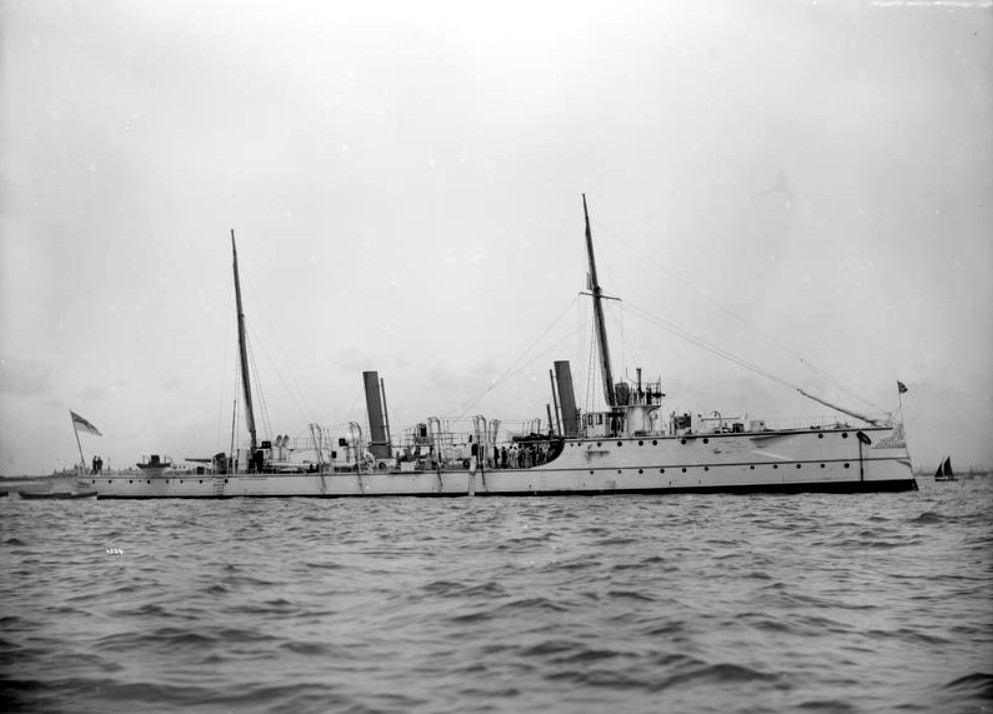

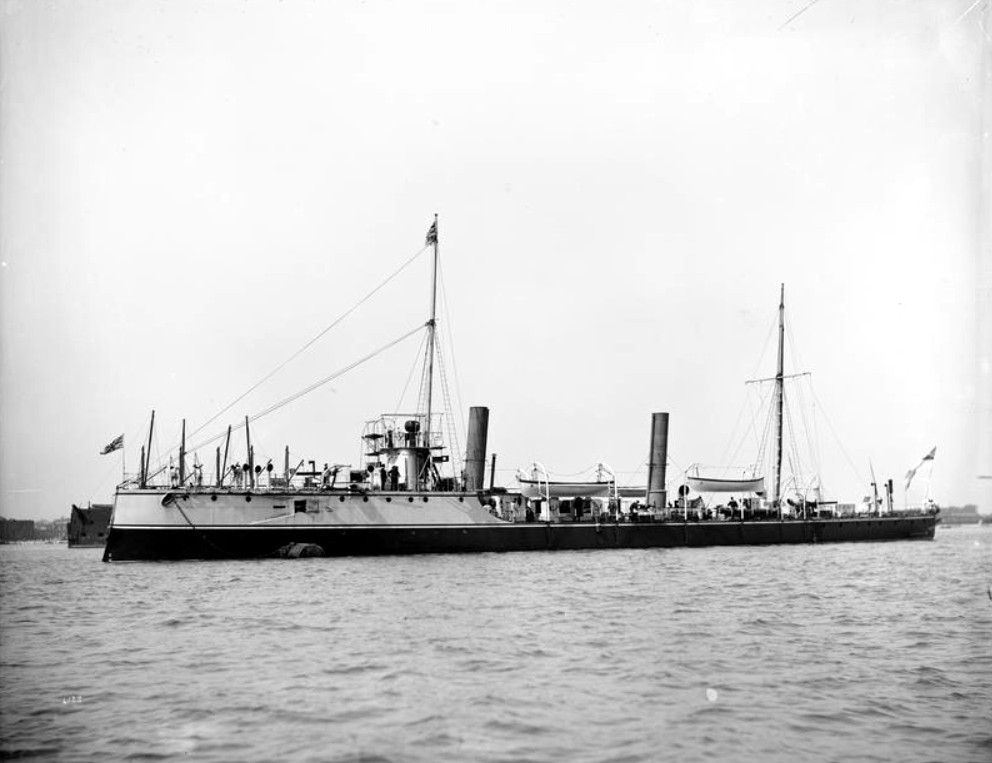

Brytyjskie kanonierki torpedowe typu Sharpshooter. W latach 1888-1891 zbudowano w sumie 13 takich jednostek (wszystkie zwodowano w latach 1889-1890, oddano do służby 1890-1892). Wyporność tych jednostek wynosiła ok. 735 ton, prędkość ok. 19 węzłów. Uzbrojenie: 2x120 QF, 4x47 i 5 wt.

Napoleon · Post autor: **Napoleon** » 2022-09-01, 11:32

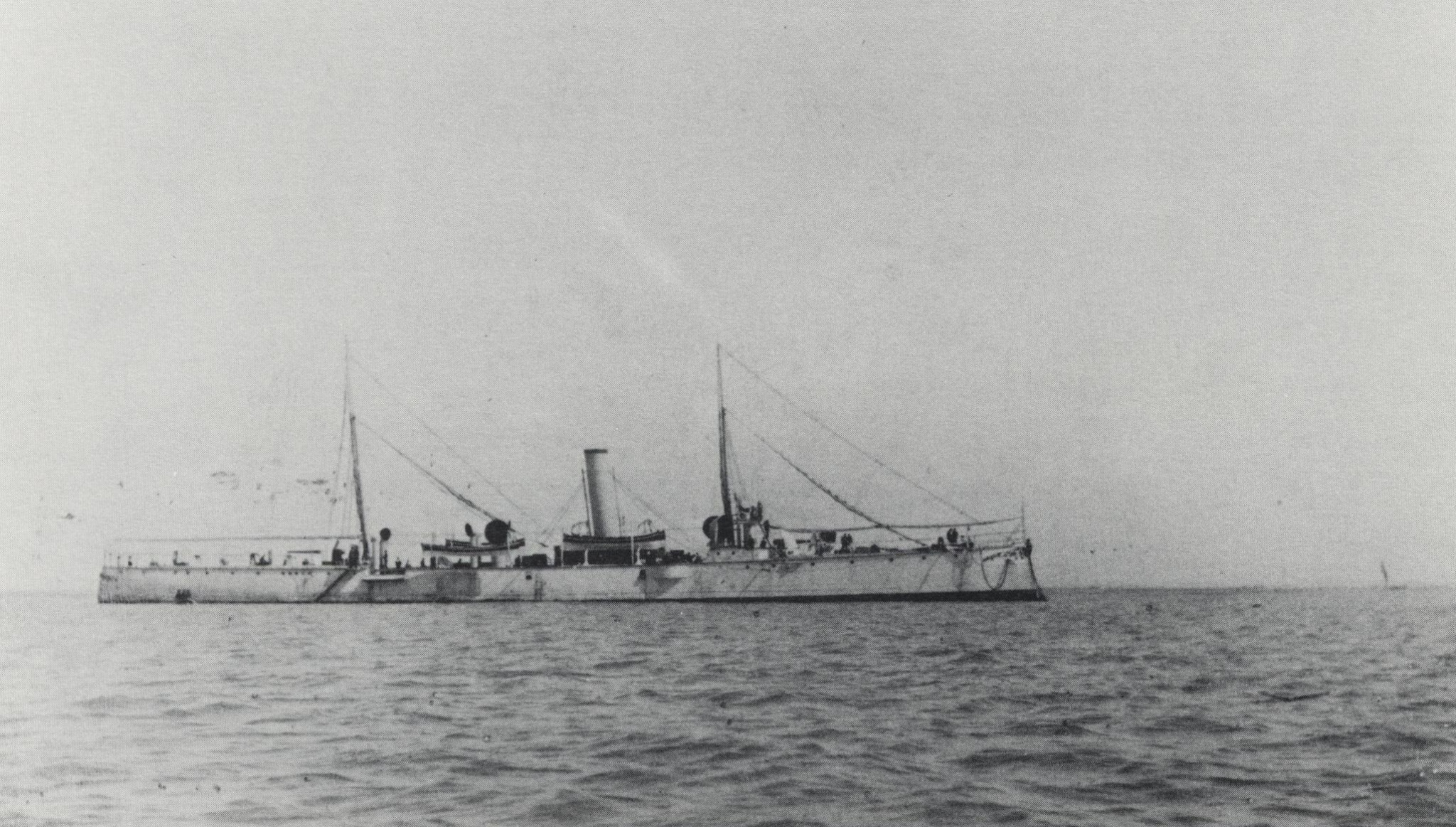

Japońska kanonierka torpedowa Chishima, budowy francuskiej. Okręt mało znany, bo zatonął w zderzeniu zanim na dobre zaczął służbę. Wyporność 740 ton, prędkość 22 węzły. Uzbrojenie 5x76 QF i kilka małych oraz 3 wt.

Napoleon · Post autor: **Napoleon** » 2022-09-05, 12:31

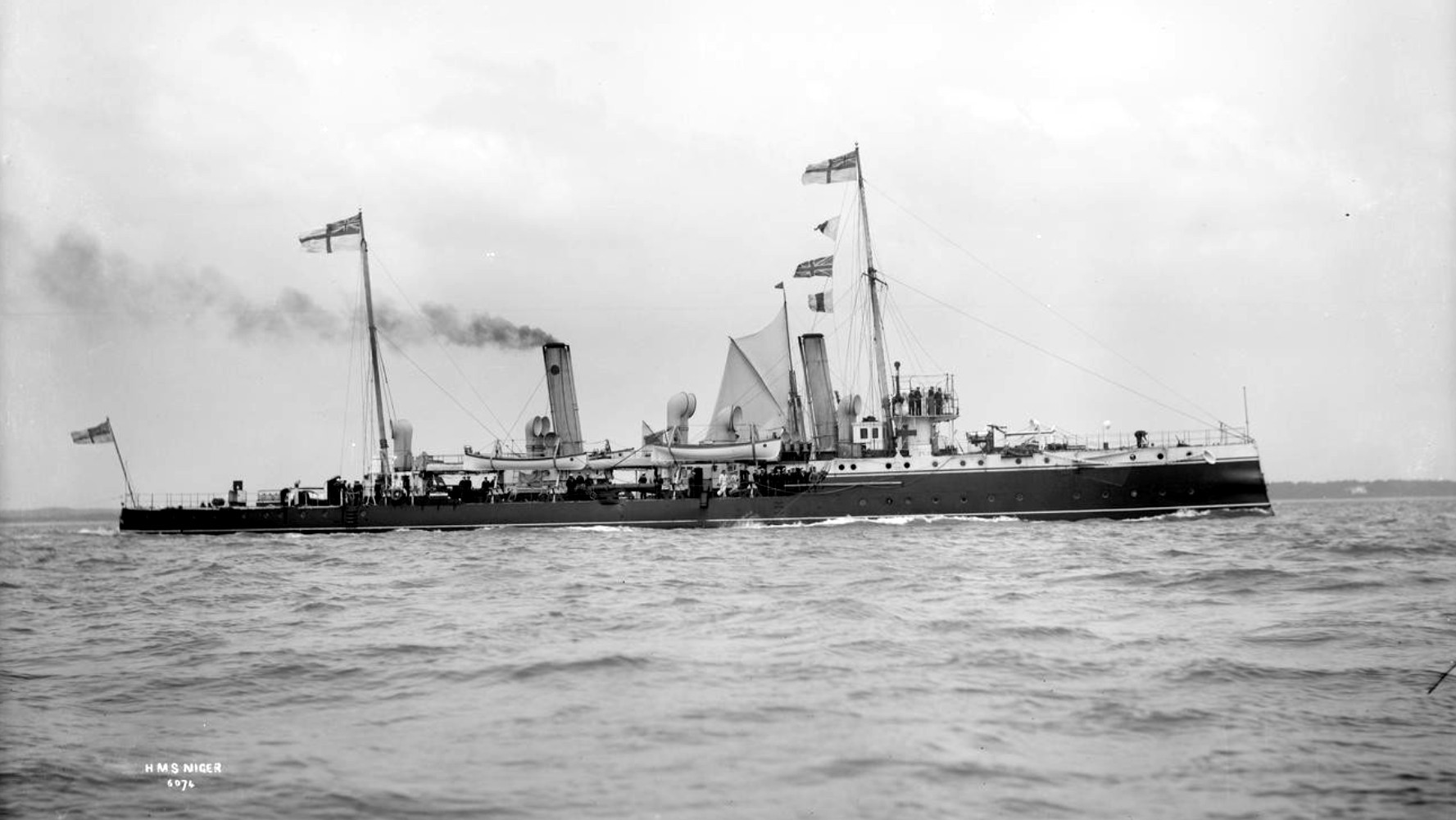

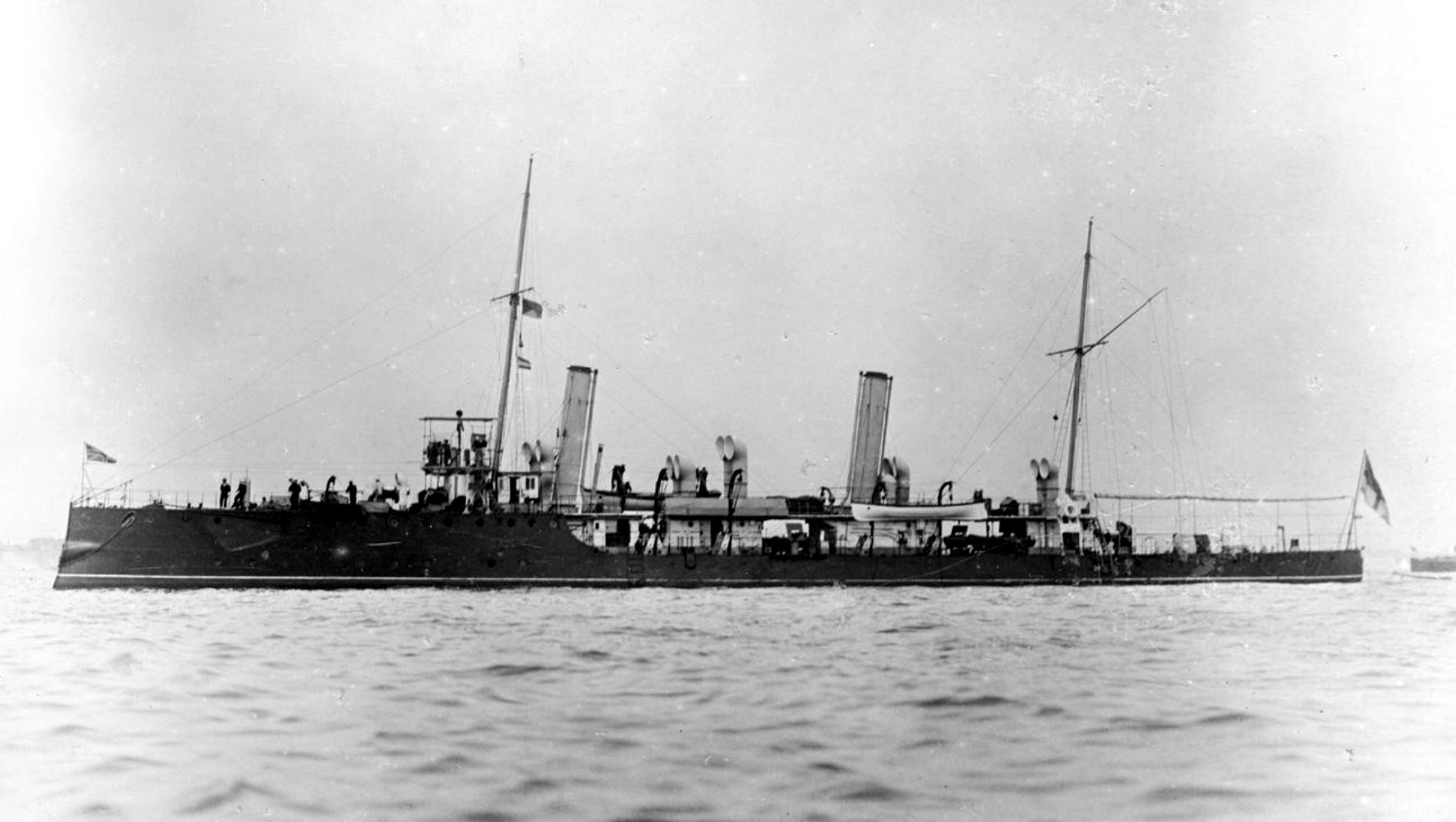

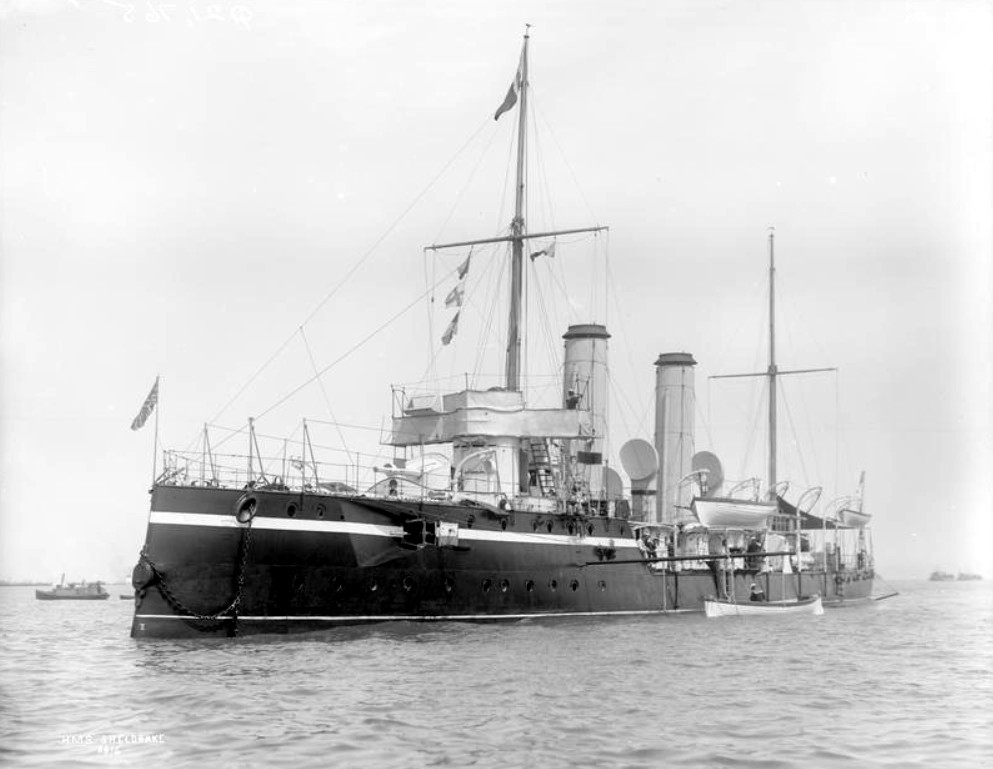

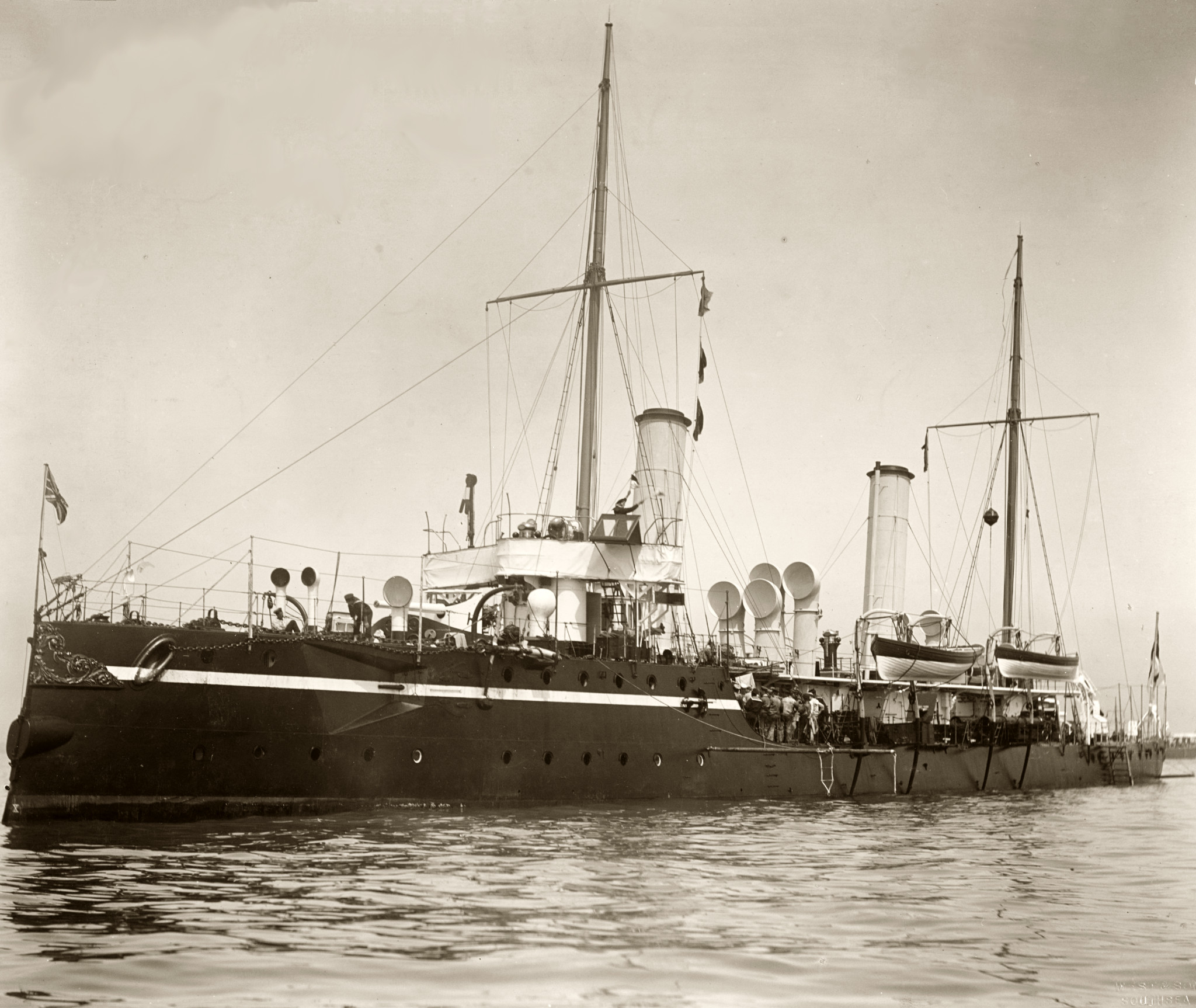

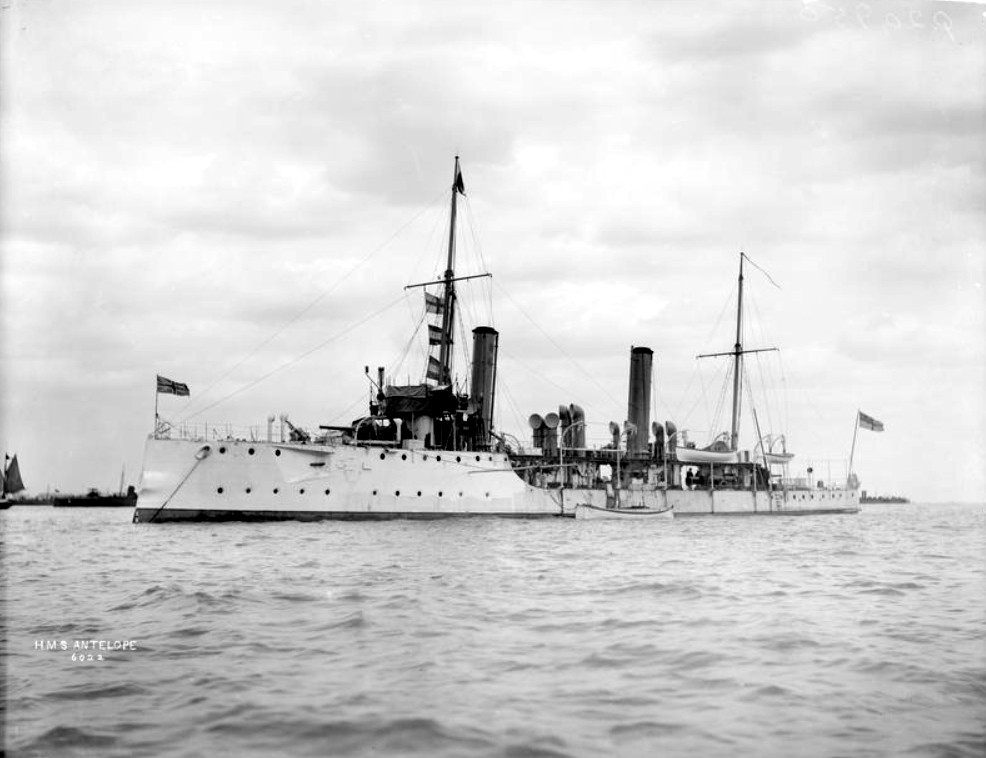

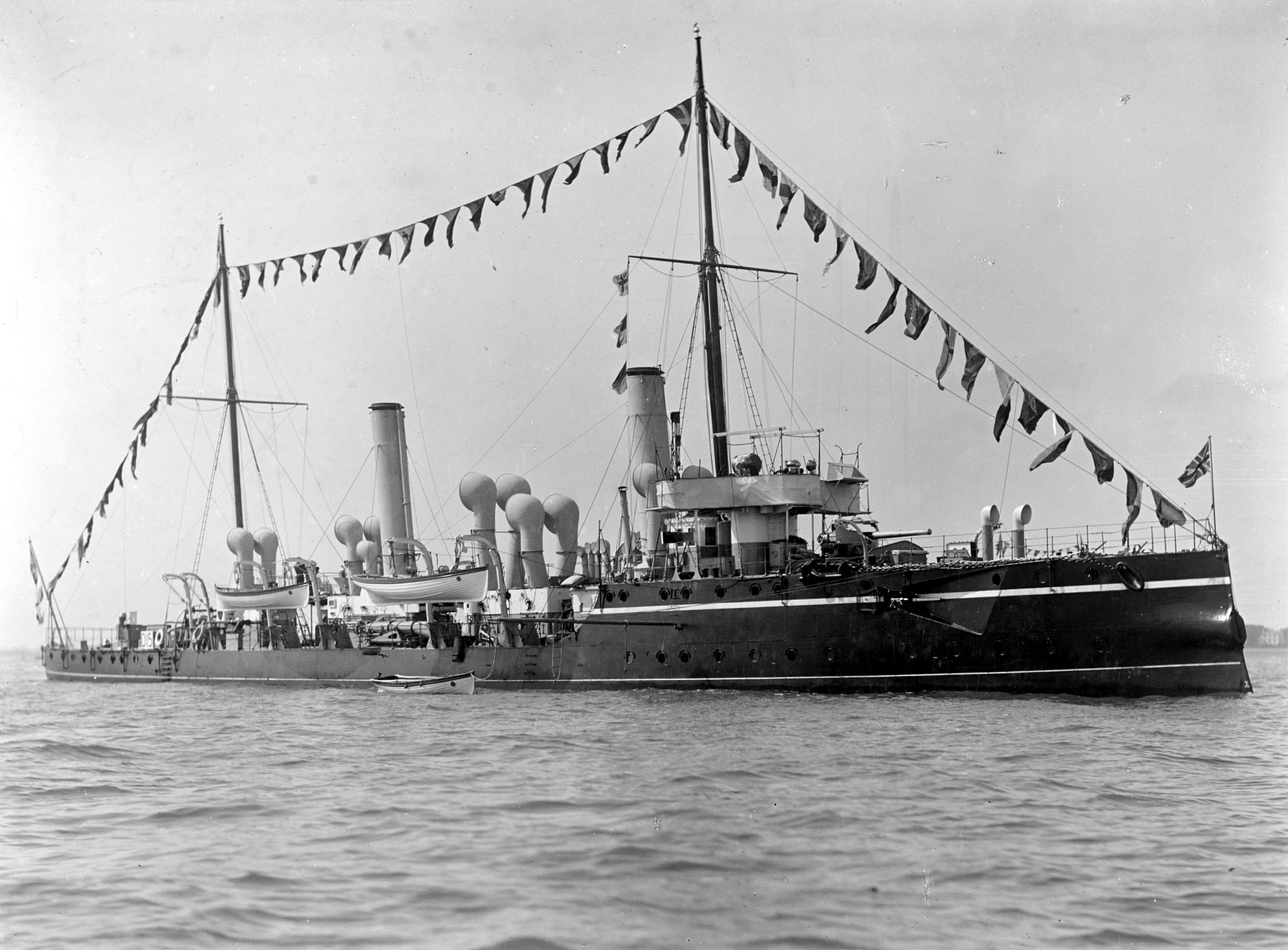

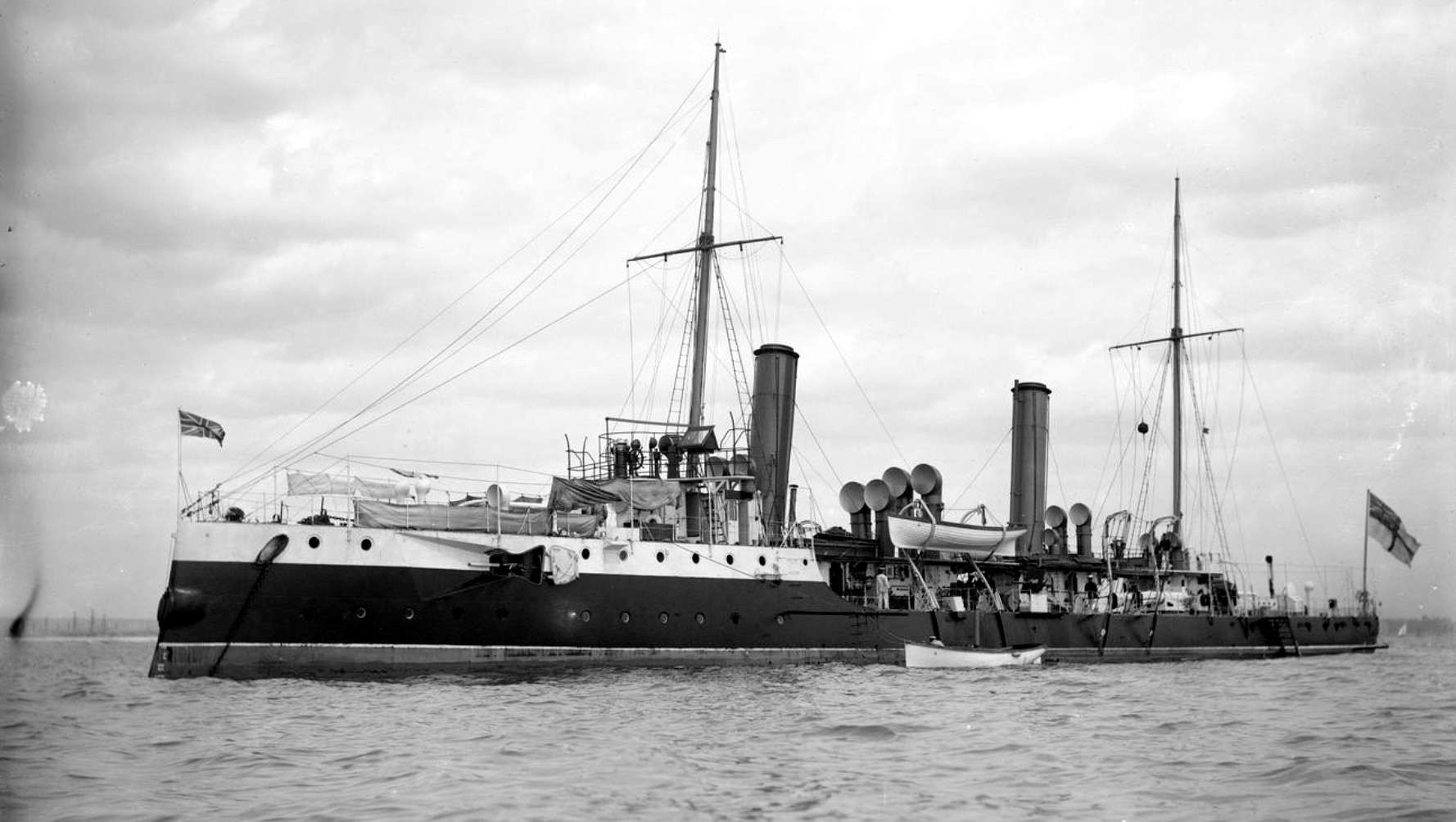

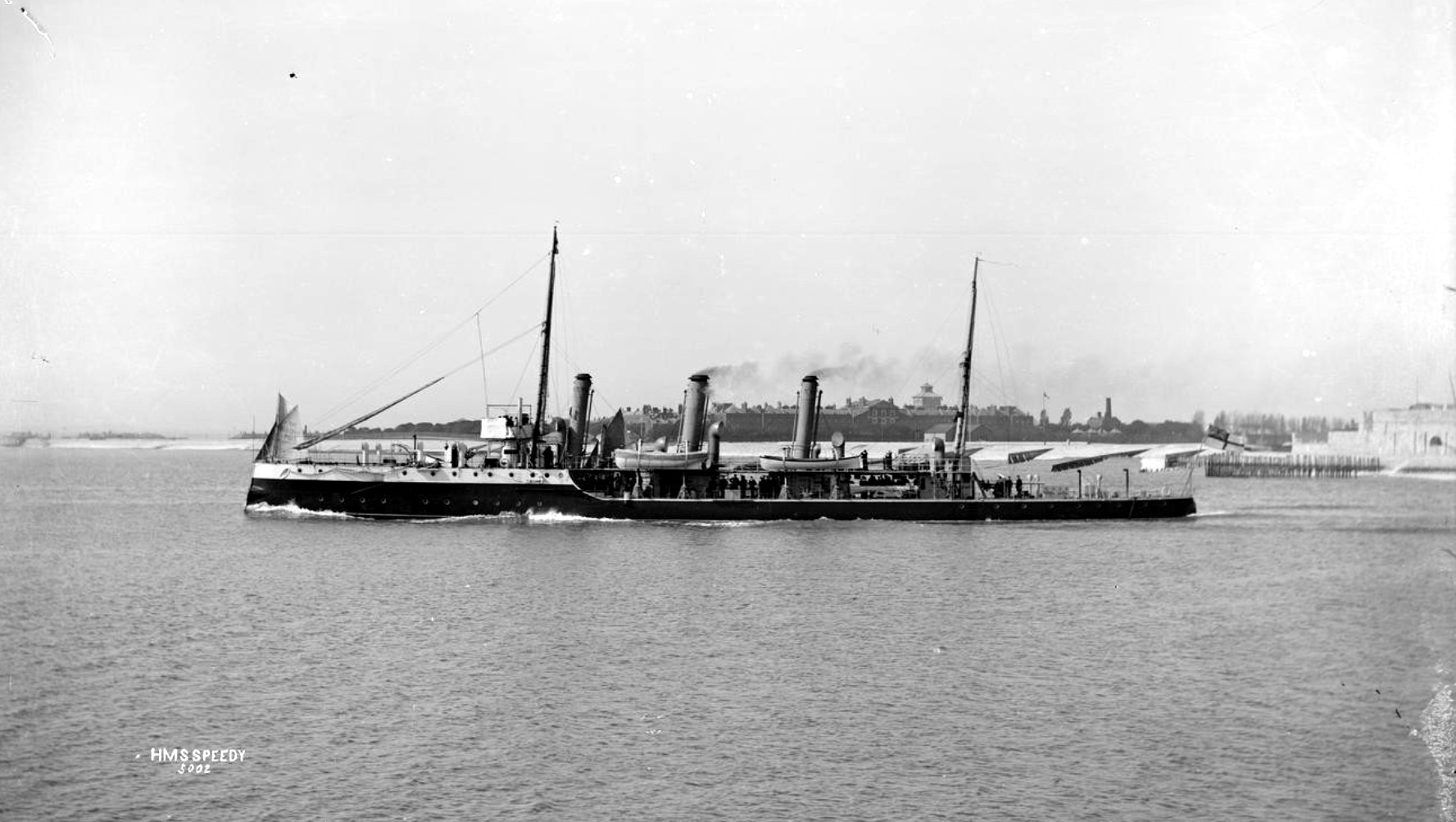

Brytyjskie kanonierki torpedowe typu Alarm. W zasadzie to były prawie identyczne z typem Sharpshooter - można by powiedzieć, że były jego nieco powiększoną odmianą. Zbudowano 11 jednostek zwodowanych w latach 1892-1893 i wprowadzonych do służby do roku 1894. Wyporność 810 ton. Prędkość 19 węzłów (w założeniu 18,7). Uzbrojenie jak typu Sharpshooter, poza tym, że 5 jednostek zamiast 5 wt 356mm miało 3 wt 457mm. Speedy miał inną siłownię i 3 kominy (pozostałe po 2).

Napoleon · Post autor: **Napoleon** » 2022-09-06, 16:16

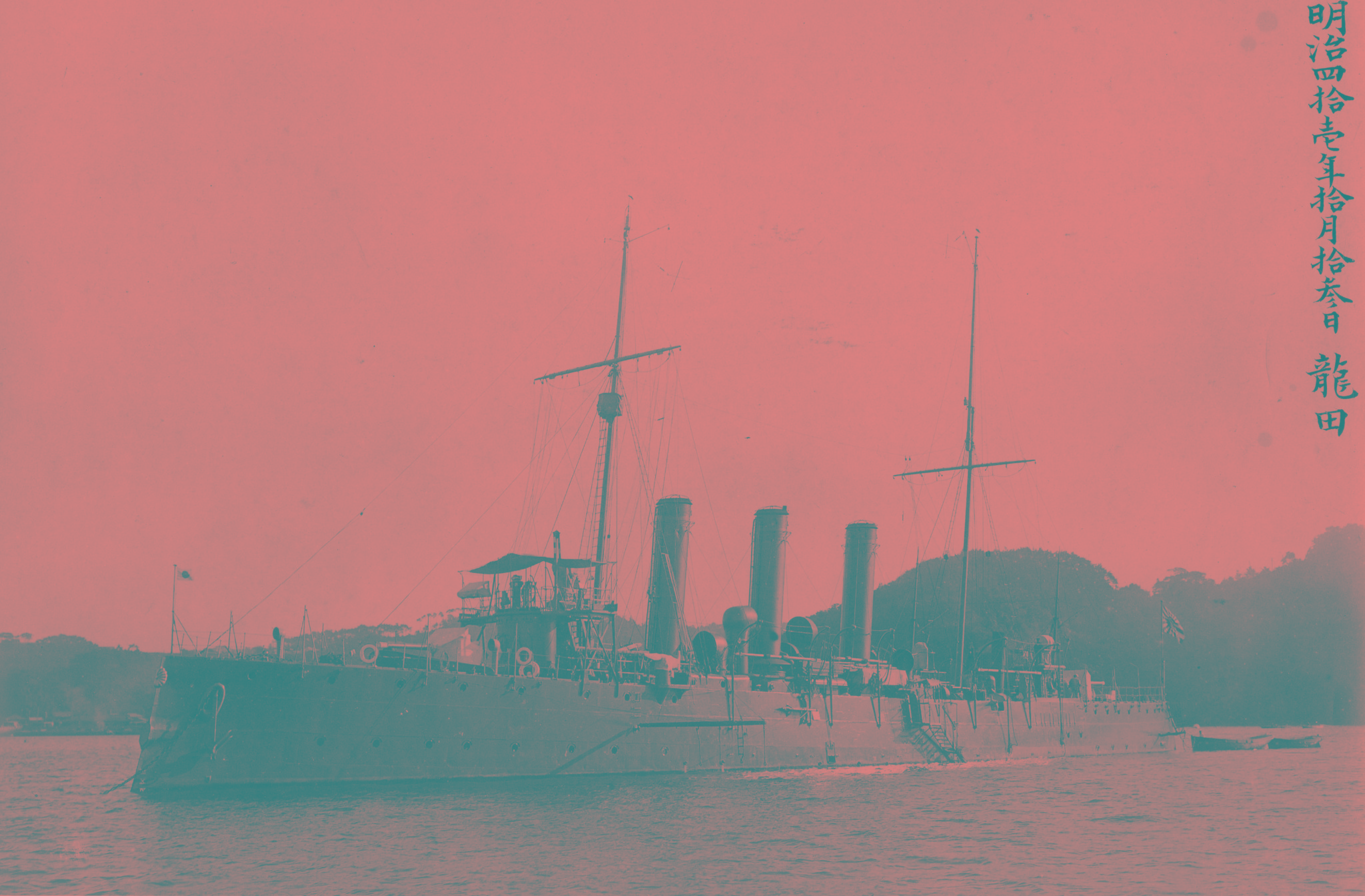

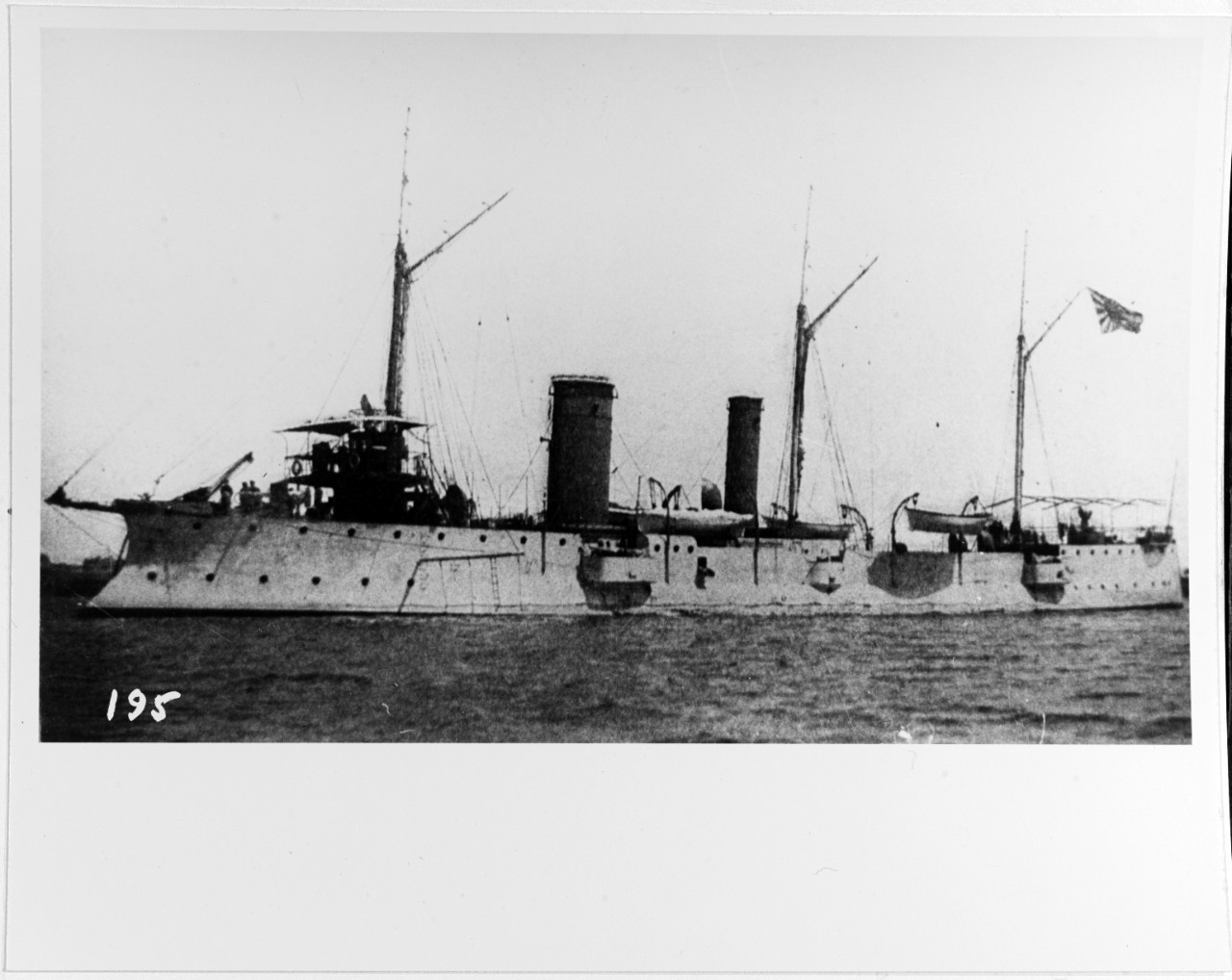

Japońska kanonierka torpedowa Tatsuta. Zwodowana w 1894 roku, do Japonii dostarczona została dopiero po zakończeniu wojny z Chinami w 1895 roku. Wyporność 850 ton, uzbrojenie 2x120/40 QF, kilka armat 47mm i 5 wt. Prędkość 21 węzłów. Przebudowana w 1903 roku - wymieniono na niej wówczas siłownię przez co okręt dostał dodatkowy, trzeci komin. Od końca lat 90 klasyfikowana jako awizo. W takiej roli służyła w wojnie rosyjsko-japońskiej przydzielona do dywizjonu pancerników. Ciężko uszkodzona w maju 1904 roku po wejściu na skały nie uczestniczyła w bitwie na m. Żółtym, ale za to wzięła udział w bitwie pod Cuszimą.

Napoleon · Post autor: **Napoleon** » 2022-09-14, 15:41

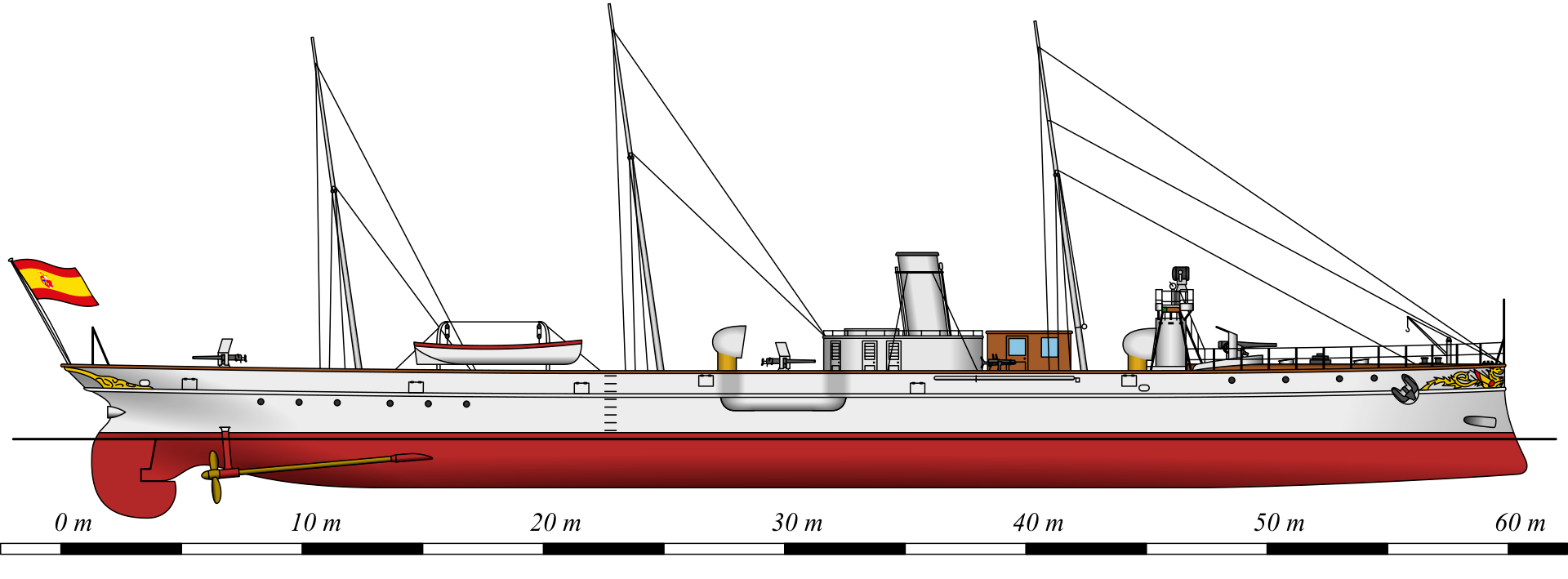

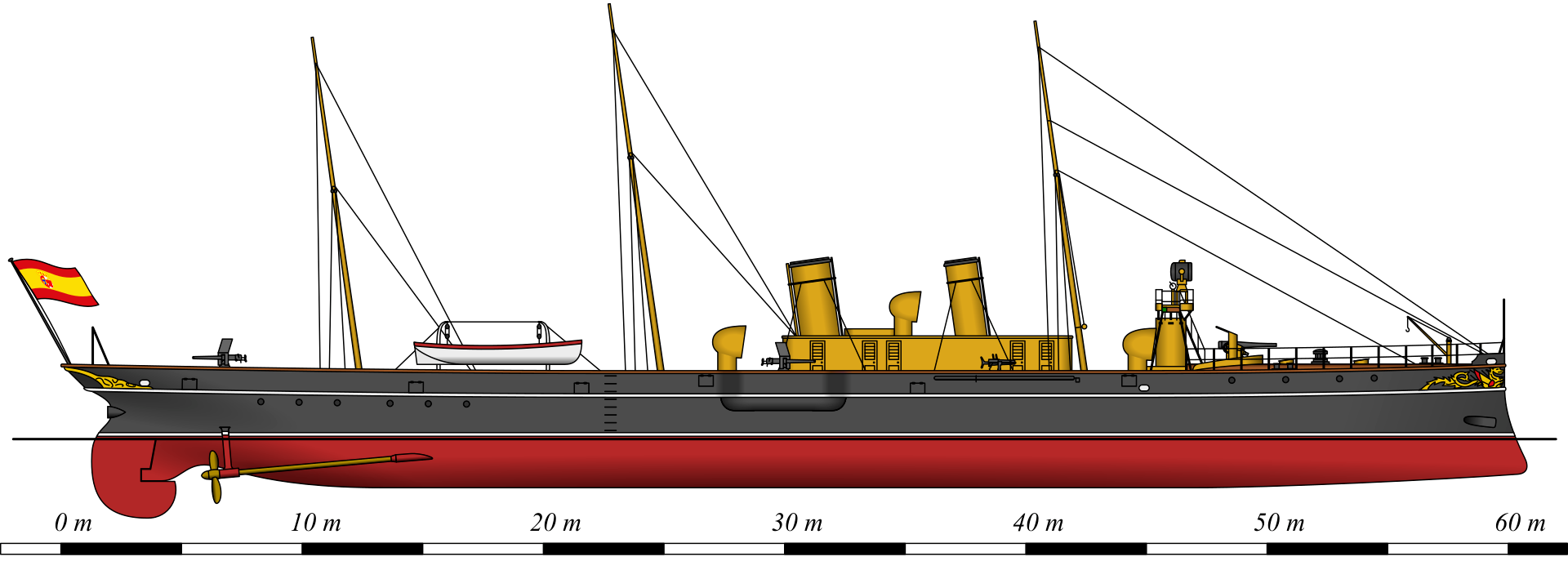

Hiszpańska mała kanonierka torpedowa Destructor. Zbudowany w W. Brytanii - wodowanie w 1886. Wyporność ok. 350 ton, prędkość 23 węzły. Uzbrojenie: 1x87 BL, 4x57 QF, 2x37 rew., 5 wt.
Był jednym z pierwszych okrętów z maszynami potrójnej ekspansji.

Napoleon · Post autor: **Napoleon** » 2022-09-16, 16:47

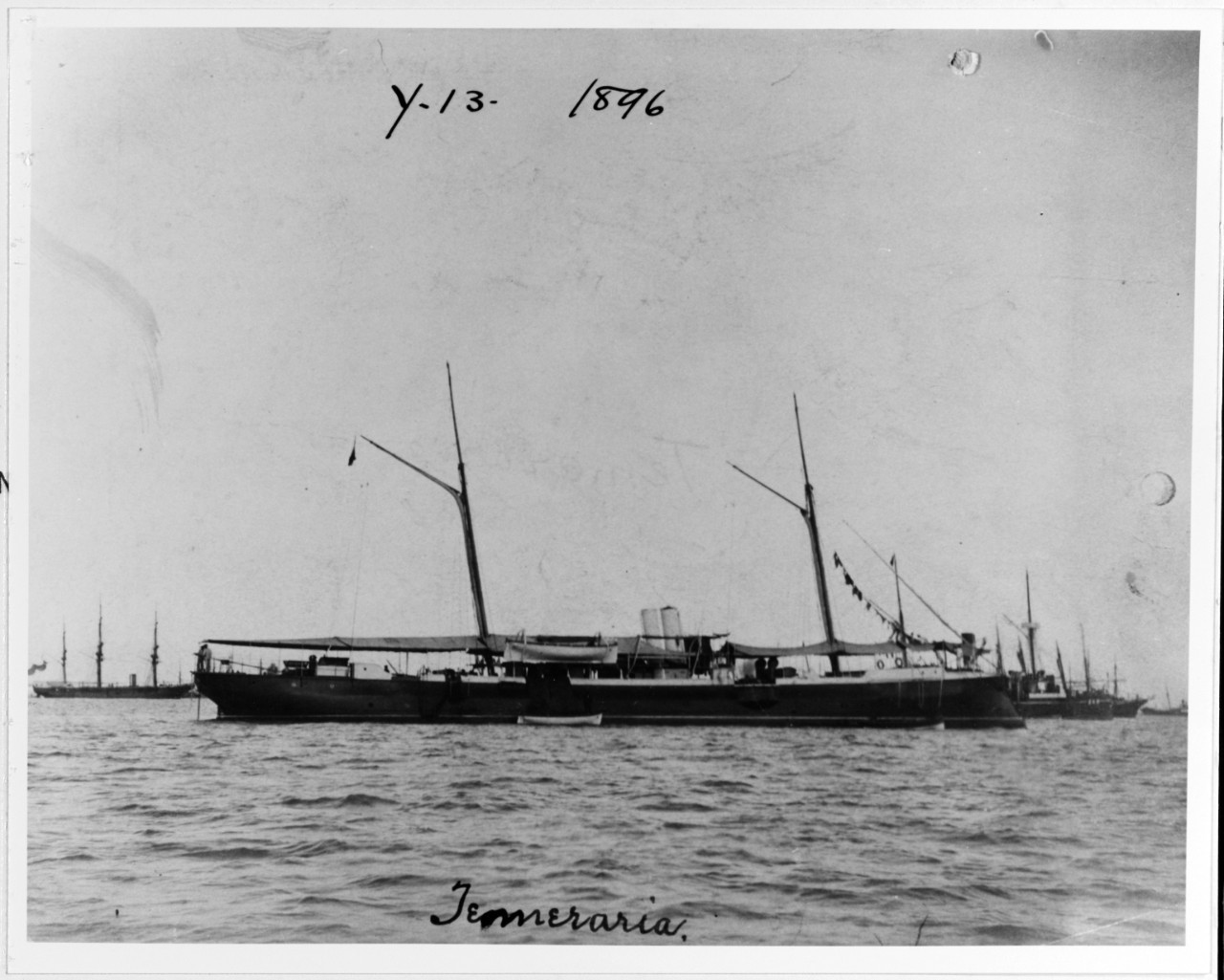

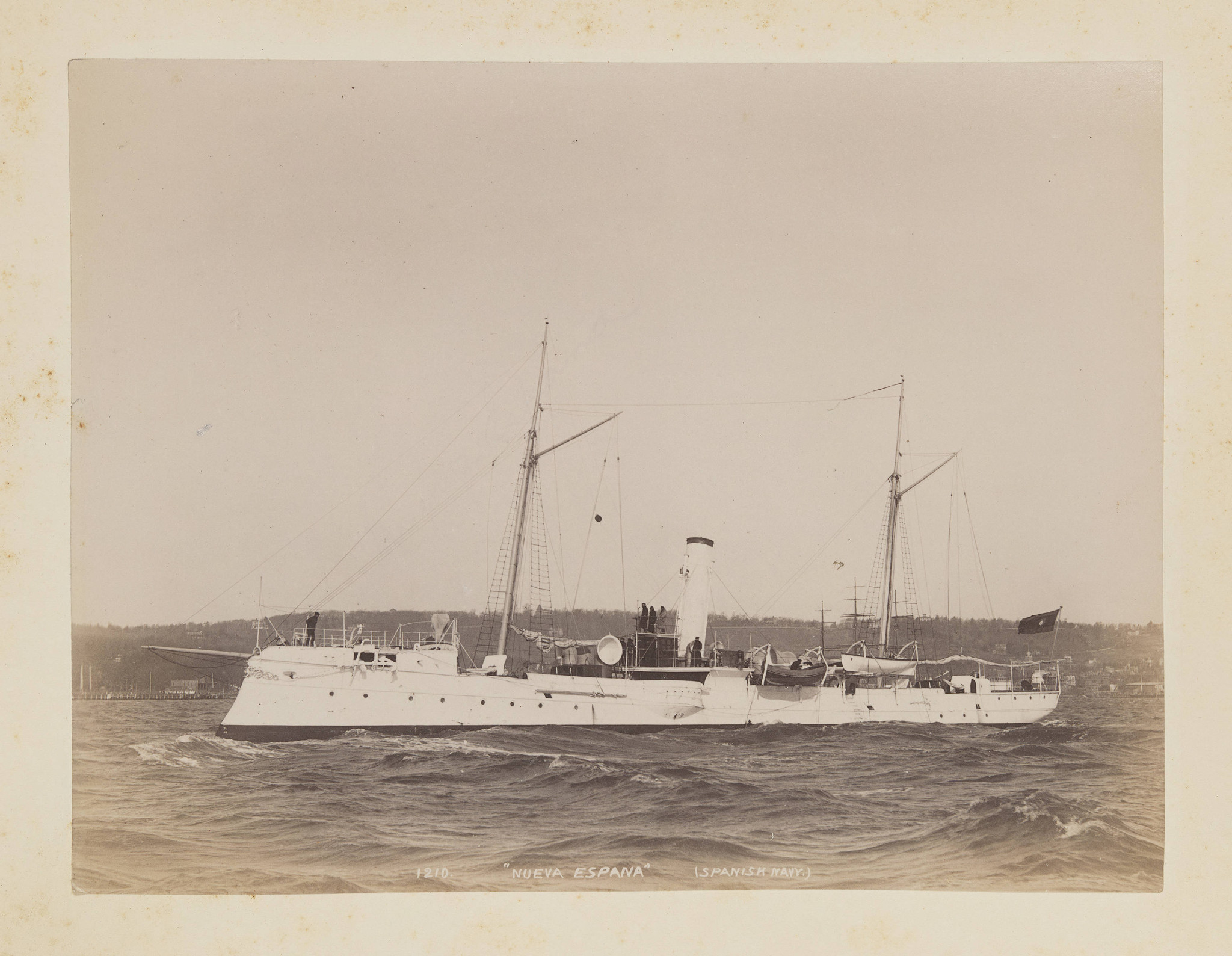

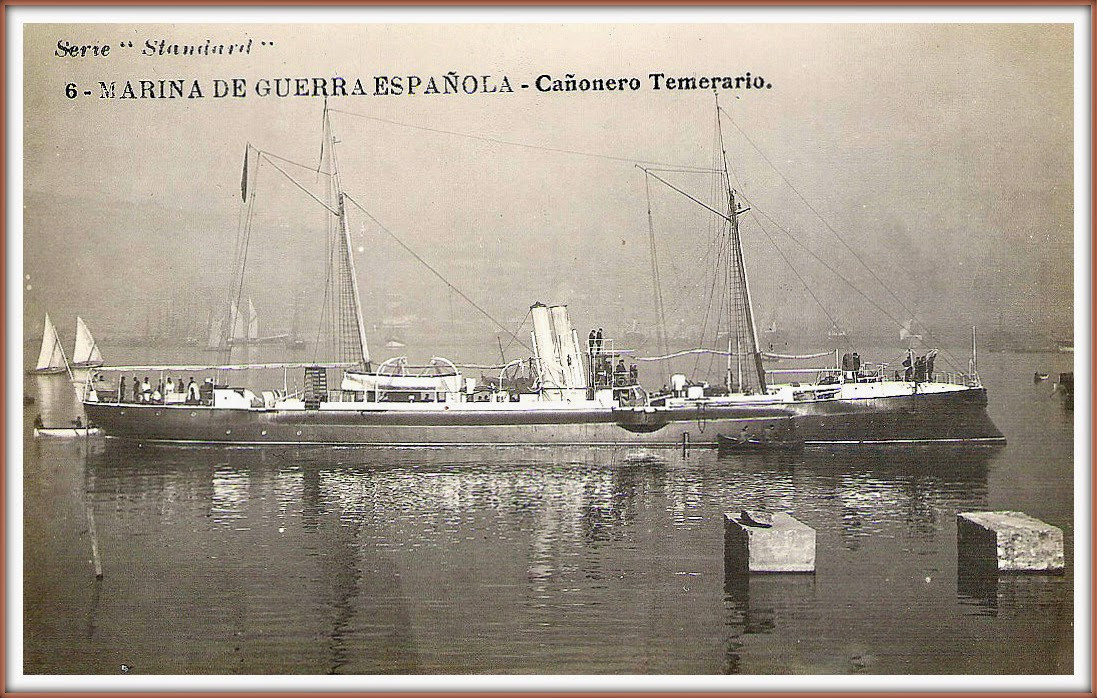

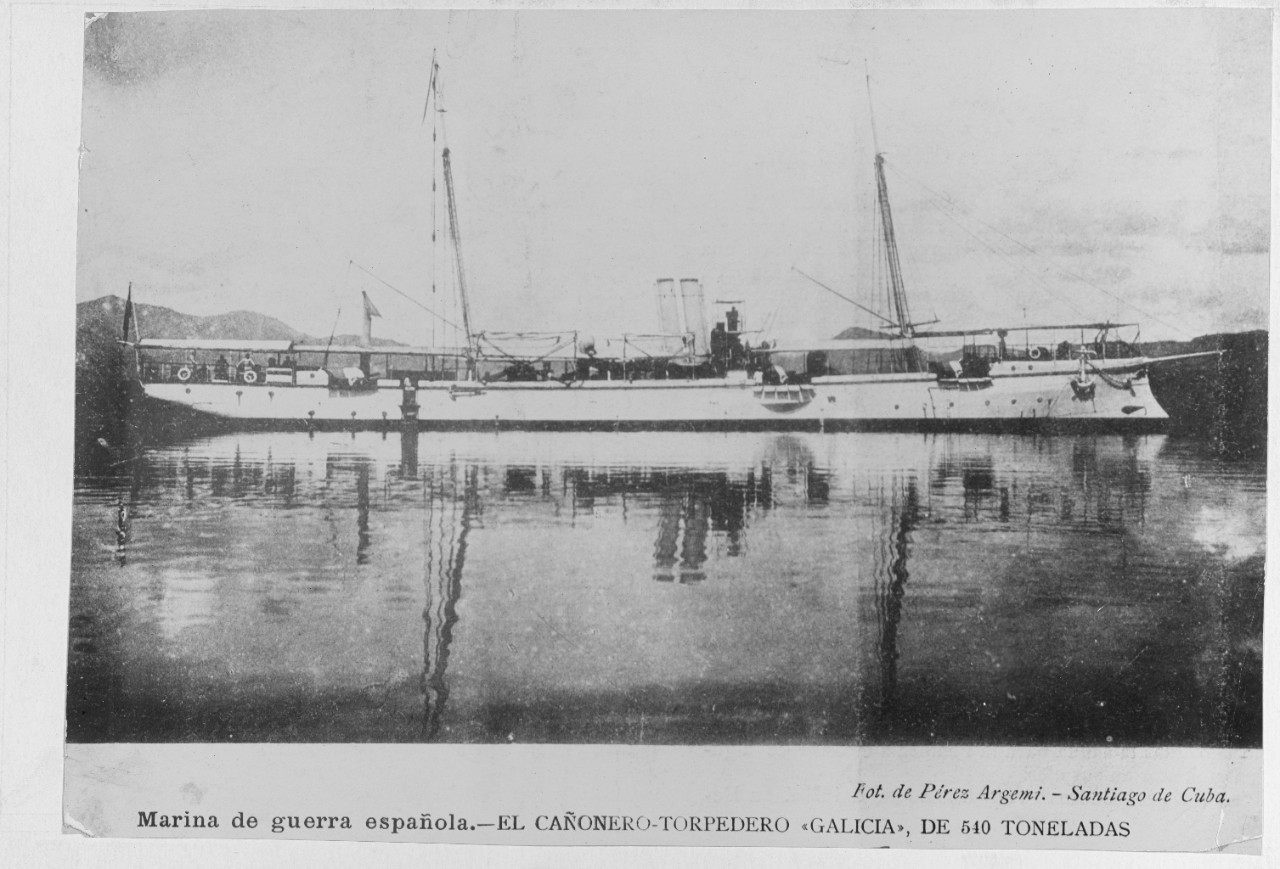

Hiszpańskie kanonierki torpedowe typu Temerario. Zbudowano 6 takich jednostek: Temerario, Nueva Espana, Galicia, Marques de Molins, Martin Alonso Pinzon, Vincente Yanez Pinzon. Wodowane w latach 1889-1892. Wyporność ok. 570-630 ton, prędkość 19 węzłów. Uzbrojenie: 2x120/35 BL, 4x57 QF, 2 wt. Nieopancerzone. Po wojnie z USA Galicia została sprzedana do Wenezueli, gdzie otrzymała nazwę Bolivar.

Napoleon · Post autor: **Napoleon** » 2022-09-24, 19:05

Hiszpańska kanonierka torpedowa Filipinas zwodowana w 1892 roku. Wypornośc ok. 745 ton, prędkość 20 węzłów (kontraktowa, w rzeczywistości miała jakieś poważne problemy w jej osiągnięciu). Uzbrojenie: 2x120 QF, 4x47 QF, 4 wt. Z powodu problemów z siłownią szybko wycofana ze służby (już w 1906 roku).

Peperon · Post autor: **Peperon** » 2022-09-24, 20:30

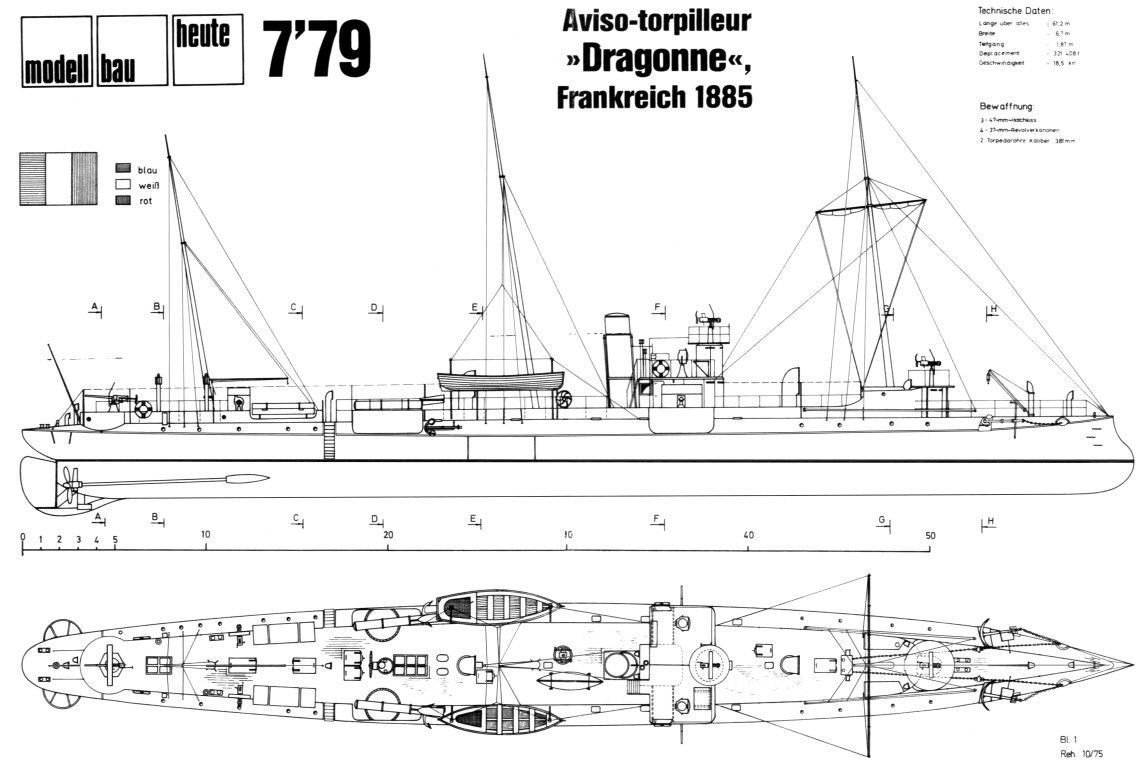

Za poradą Napoleona wstawiam tutaj...

: 5c575f2f9b5da21c2c744ec826161583.jpg (160.58 KiB) Przejrzano 6599 razy

Napoleon · Post autor: **Napoleon** » 2022-09-24, 21:43

To jeszcze dorzucę parę zdjęć tych okrętów.

Napoleon · Post autor: **Napoleon** » 2022-09-30, 10:56

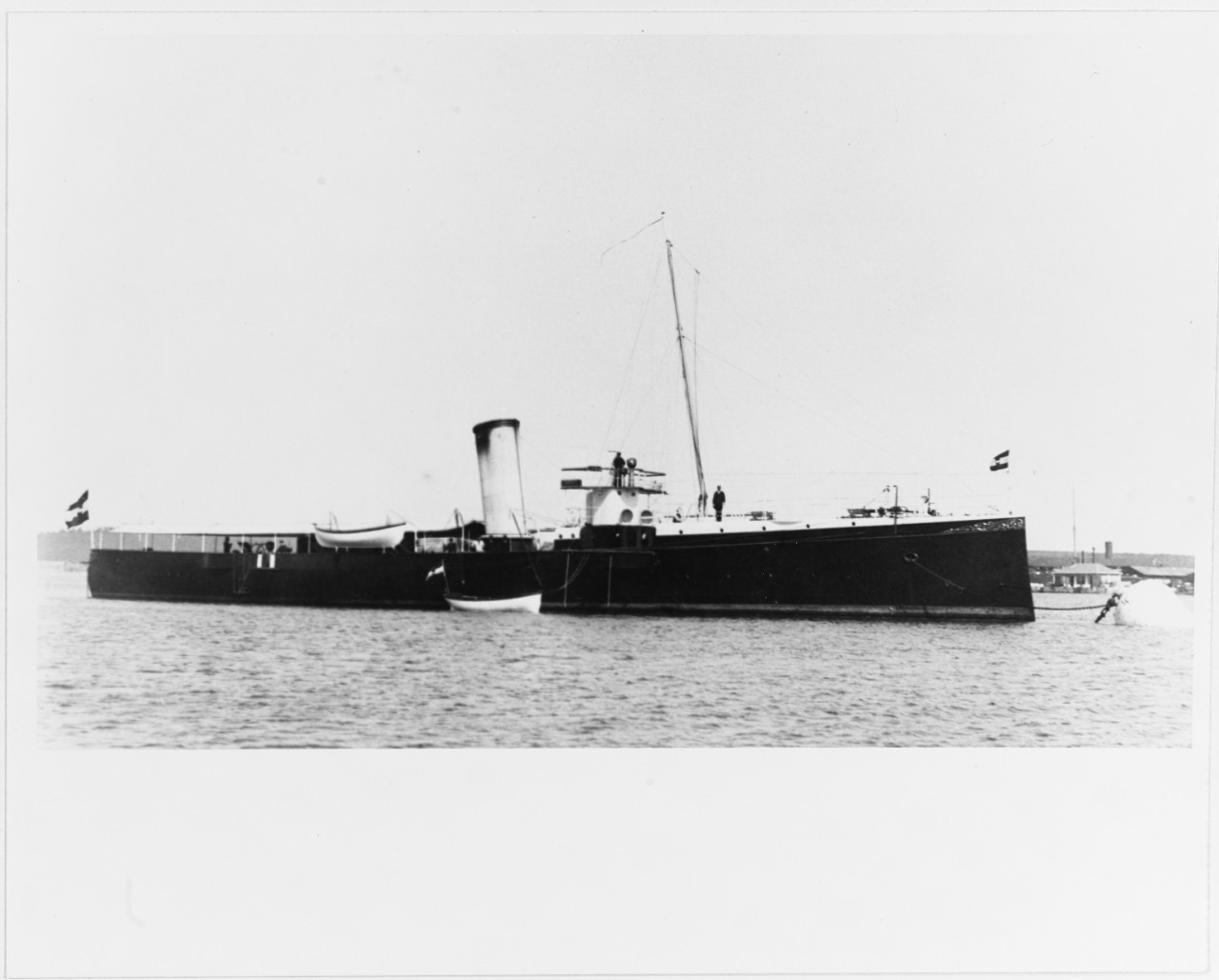

Austro węgierska mała kanonierka torpedowa Meteor. Zwodowana w 1887 roku. Wyporność 435 ton, prędkość 18 węzłów. Wymiary: 57x6,7x2,6 m. Uzbrojenie: 8x47 QF, 2 wt. Dotrwała do I wojny. Miała pełnić m.in. rolę lidera grupy torpedowców.

Napoleon · Post autor: **Napoleon** » 2022-10-03, 17:48

Kolejne austro-węgierskie kanonierki torpedowe Komet i Blitz (podobne do Meteora). Zwodowane w 1888 roku (w Elblągu). Wyporność 425 ton, prędkość 21 węzłów. Wymiary: 58,4 x 7,4 x 3,2 m. Uzbrojenie: 8x47 QF, 2 wt.
Komet na krótko przed wybuchem I wojny (oba okręty do niej dotrwały) został zmodernizowany otrzymując m.in. nową siłownię, co zmieniło jego wygląd - miał teraz dwa kominy.

Napoleon · Post autor: **Napoleon** » 2022-10-04, 15:09

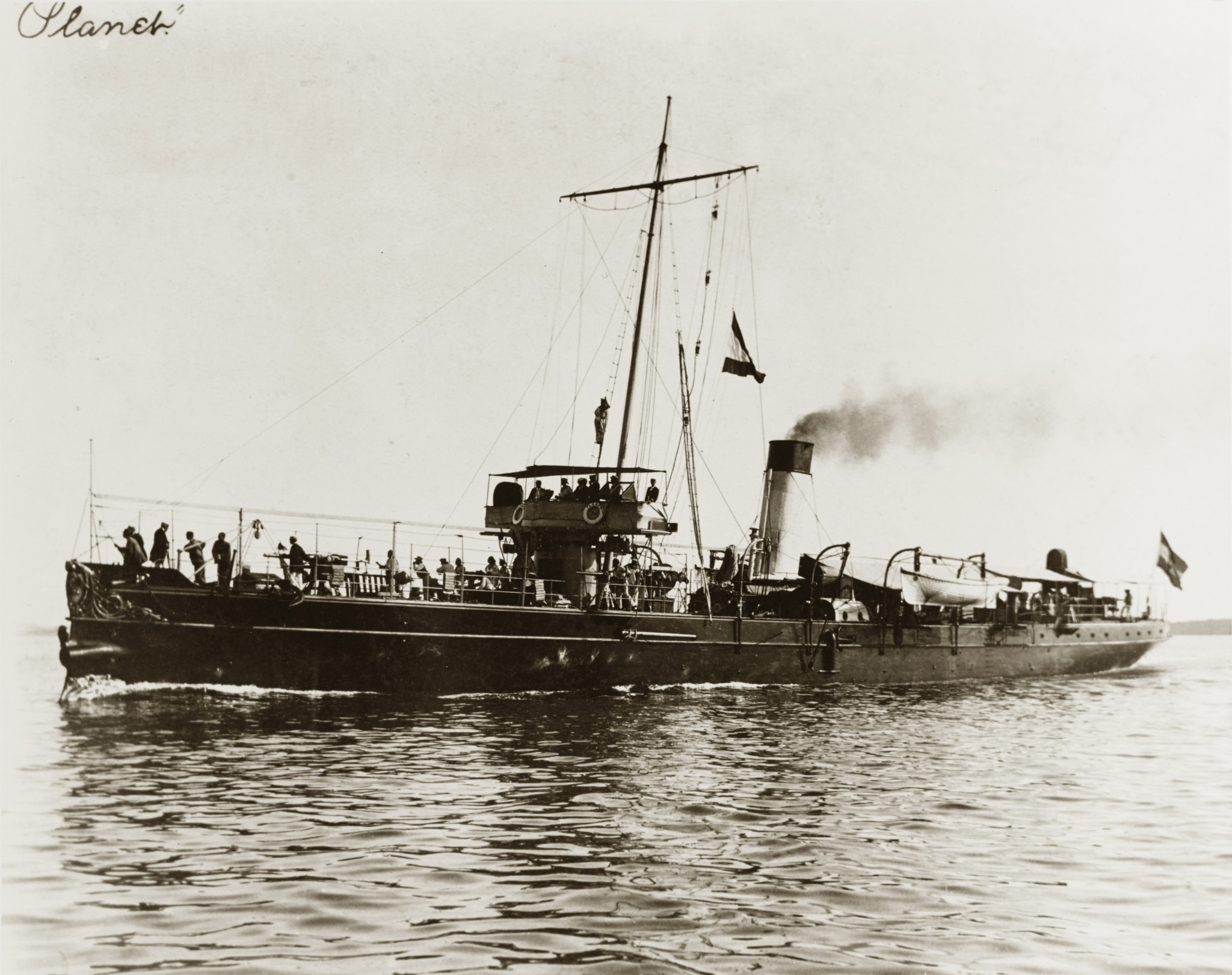

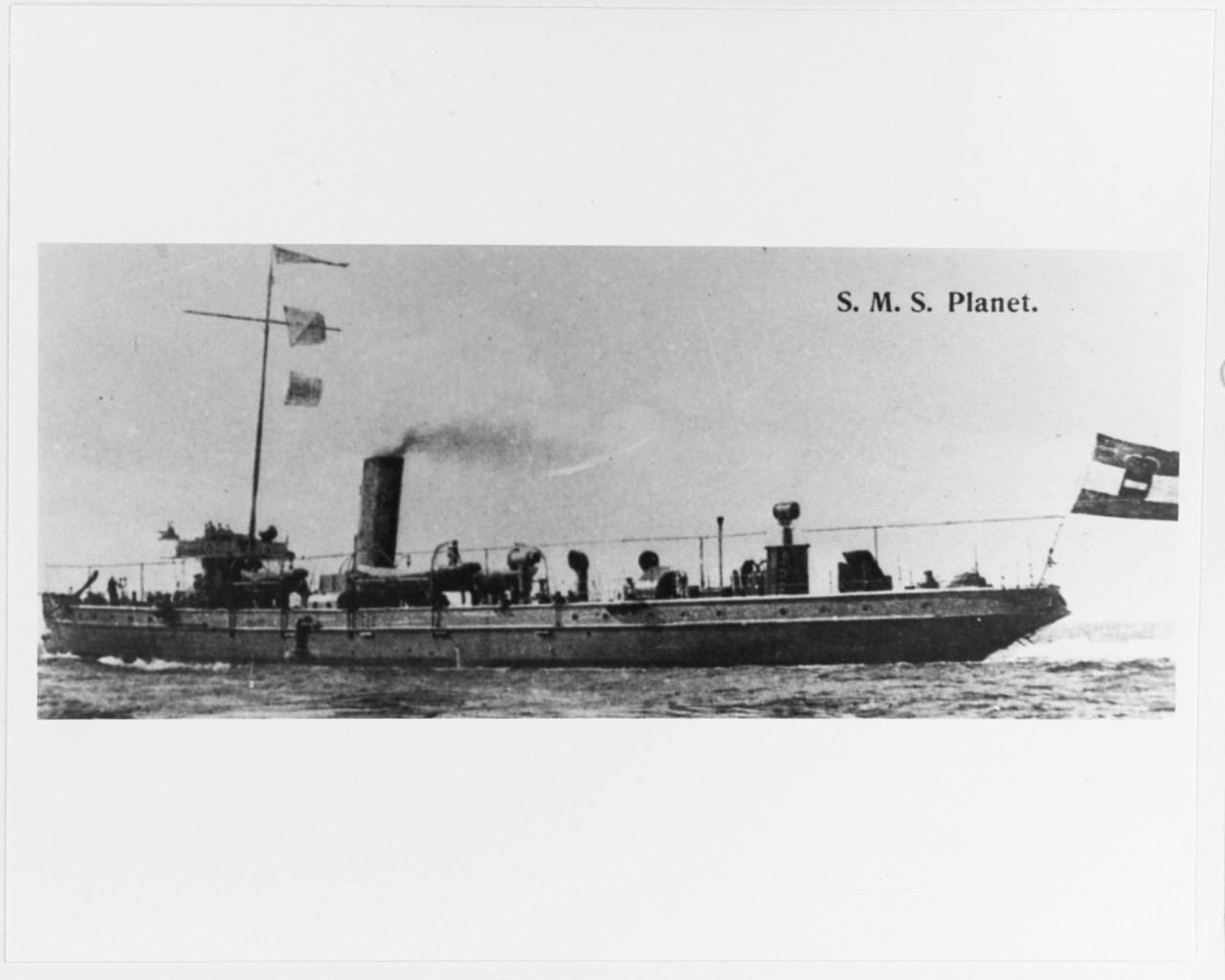

Kolejna austro-węgierska kanonierka torpedowa - Planet. Zwodowana w 1889 roku w W. Brytanii. Wyporność 525 ton, prędkość 19 węzłów. Wymiary: 64 x 7,1 x 2,8 m. Uzbrojenie: 2x66 QF, 8x47 QF, 2 wt.

Napoleon · Post autor: **Napoleon** » 2022-10-05, 17:34

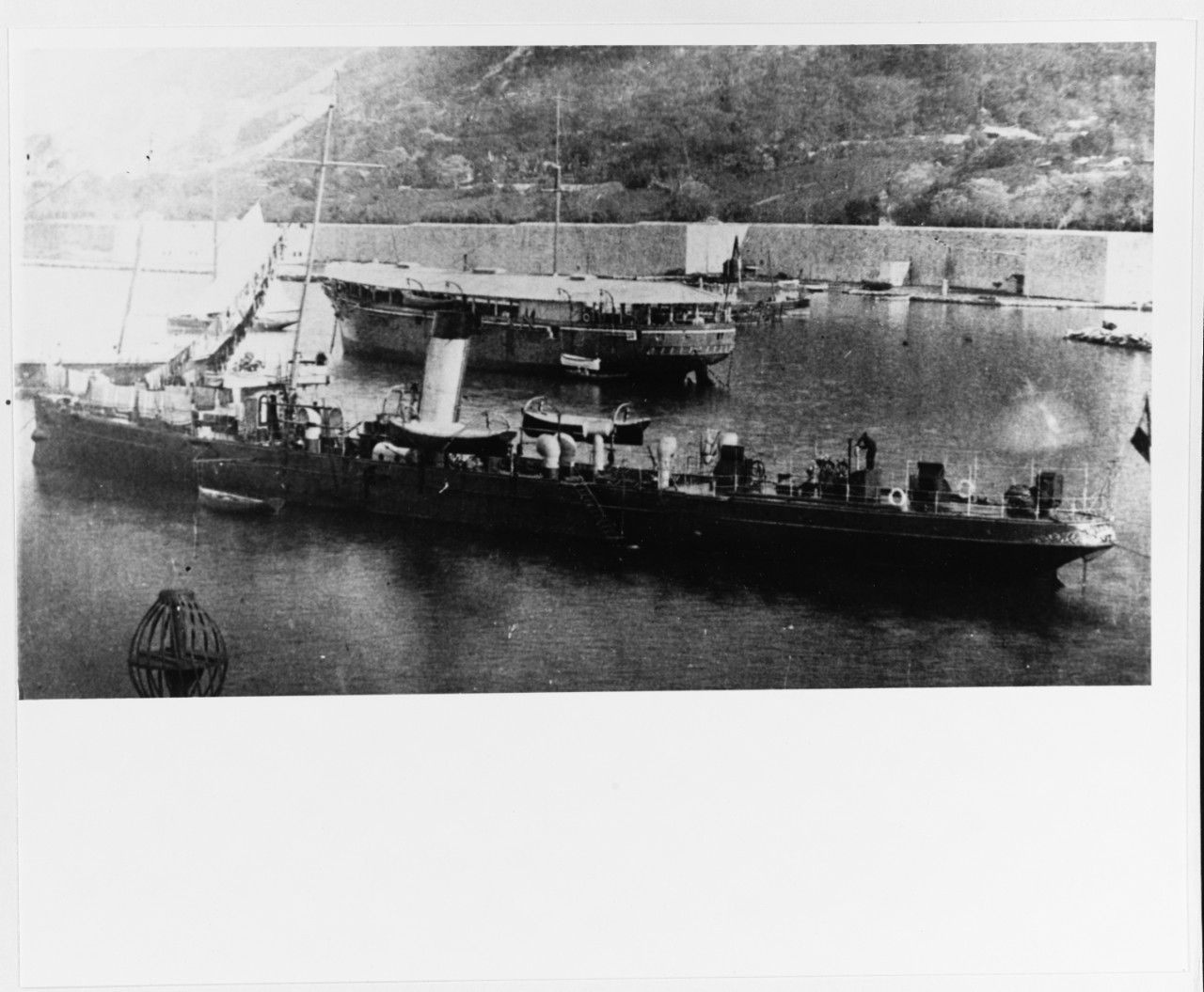

Kanonierka torpedowa Trabant. Wyporność 540 ton, prędkość trochę ponad 20 węzłów. Wymiary: 67,2 x 8,2 x 2,5 m. Uzbrojenie: 2x66 QF, 8x47 QF, 2 wt. zbudowany w Treście, zmodernizowany na krótko przed wybuchem I wojny, większość jej czasu służył jako trałowiec.

Napoleon · Post autor: **Napoleon** » 2022-10-06, 11:48

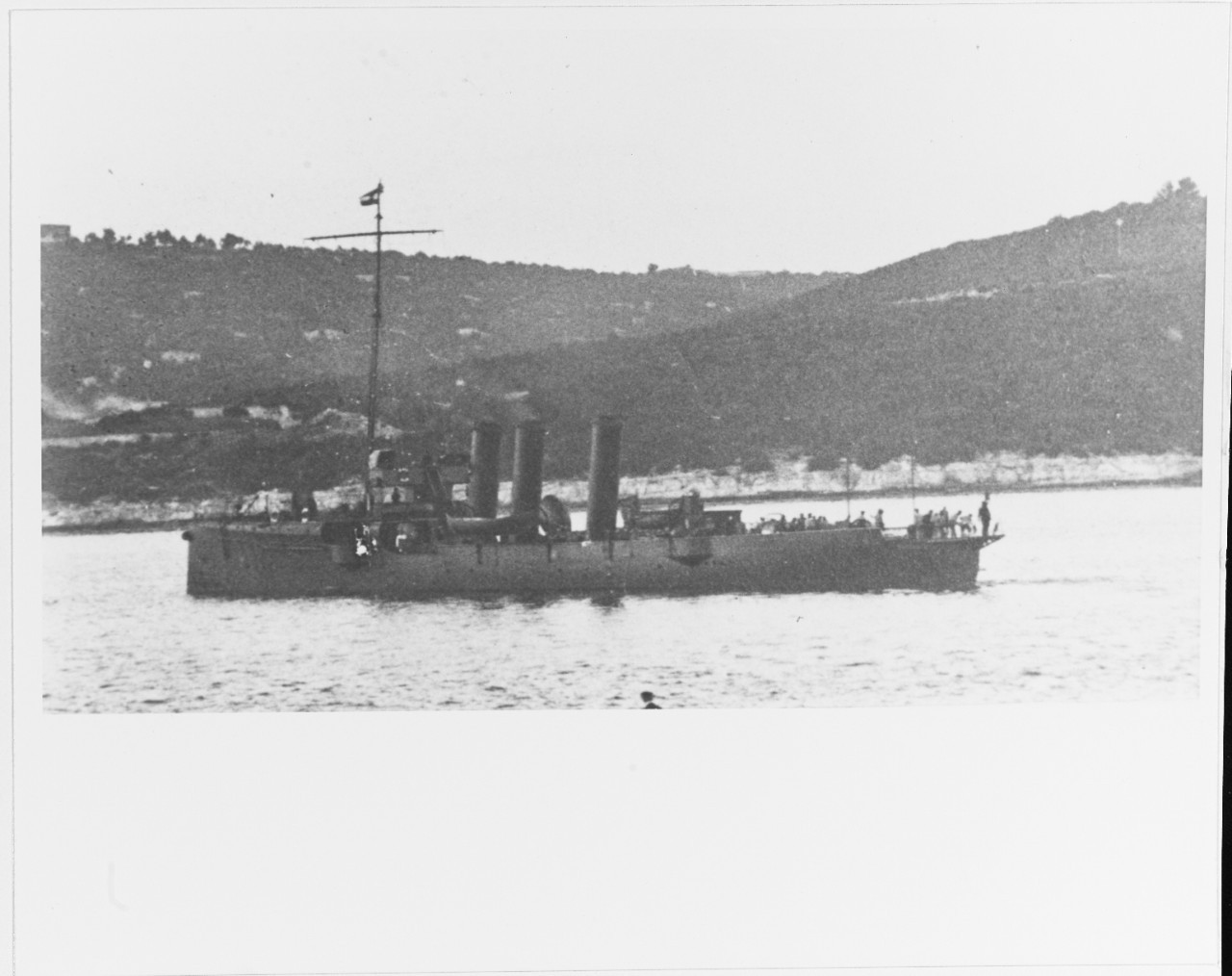

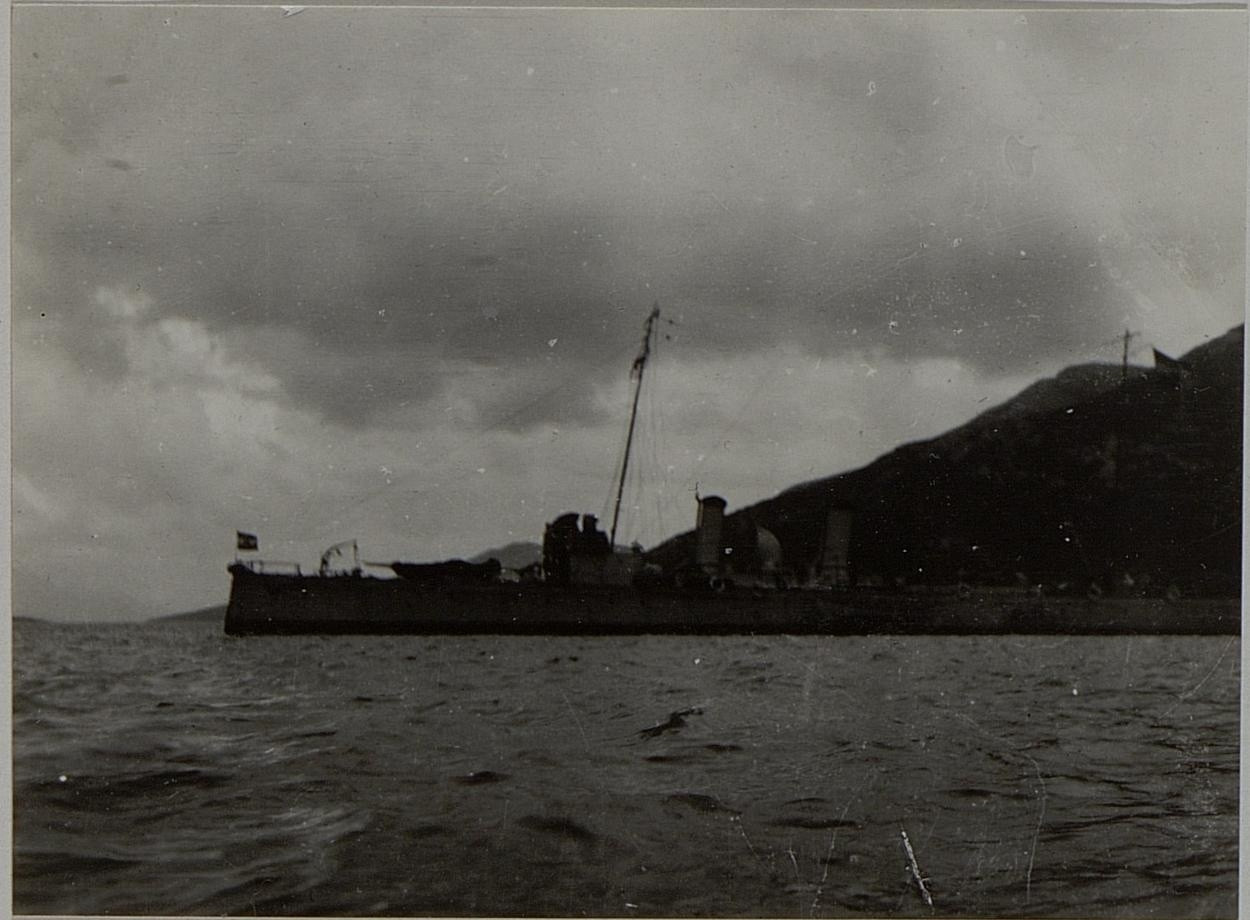

Kolejna austriacka kanonierka torpedowa Satellit. Zwodowana w Elblągu (Schihau) w 1892 roku. Wyporność 616 ton, prędkość 22 węzły. Wymiary: 68,9 x 8,1 x 2,7 m. Uzbrojenie: 1x66 QF, 8x47 QF, 2 wt. Na krótko przed wybuchem I wojny przeszła gruntowną modernizację połączoną z wymianą kotłów, co zmieniło sylwetkę (3 kominy zamiast jednego).
