Brazylijskie okręty wojny paragwajskiej

[AvM]

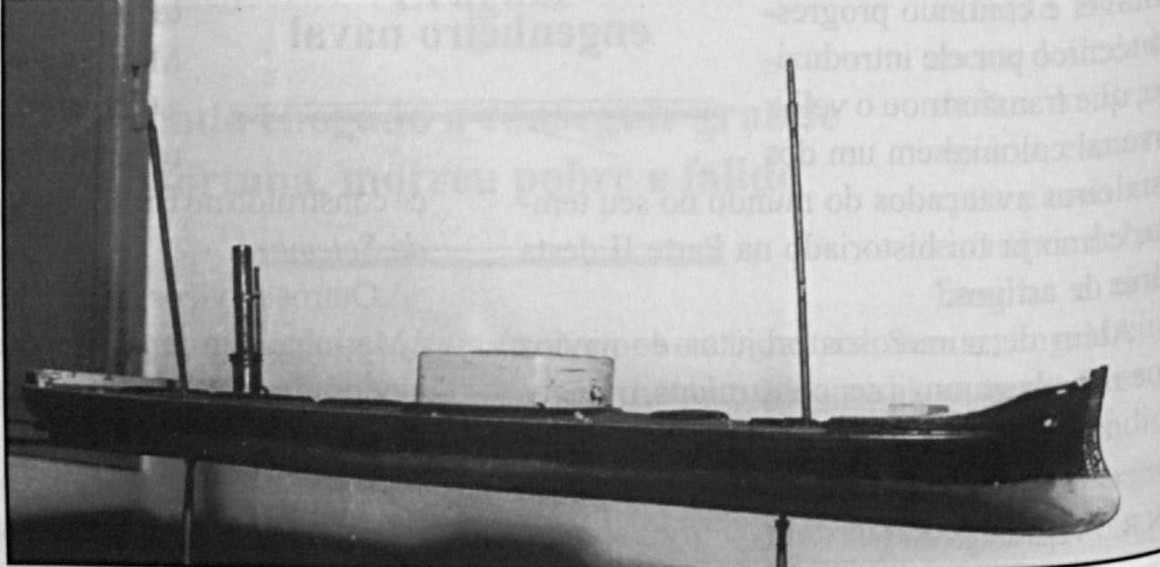

Takie cos - ale kolorowe

[AvM]

Przy okazji pancernikow chcialbym dodac
ze w wiekszoscie wspolczesnych opracowan sa bledy dotyczace uzbrojenie w czasie wojny-

Okazuje sie przy analizie
"Relatorio apresentado a Assembla Gerel Assembleia Legistativa."
by Ministro e Secretario de Estado dps Negocios da Marina
z lat 1866-1880, ze zmiany uzbrojenia a tez böledy min w artykule Graza z WARSHIP 1999 sa duzo wieksze
Wymaga to powznej analizy
Te plachty sa dosy duze i nie ztawsze w dobrej jakosci

Brak dokladnych danych z lat 1866-68
Lista z 1866 to najprawdopodobniej planowane uzbrojenie
Podobnie chyba z artykulem Graza

Trzeba przejzec sprawozdania okretow z Paragwaju 1866-68

Dziala 120 i 150 funtowe Whitwortha to ten sam kaliber 7"
John Maylor posredniczyl w kupnie MEDUSA i TRITON w Anglii,
stad tez dzial.

[AvM]

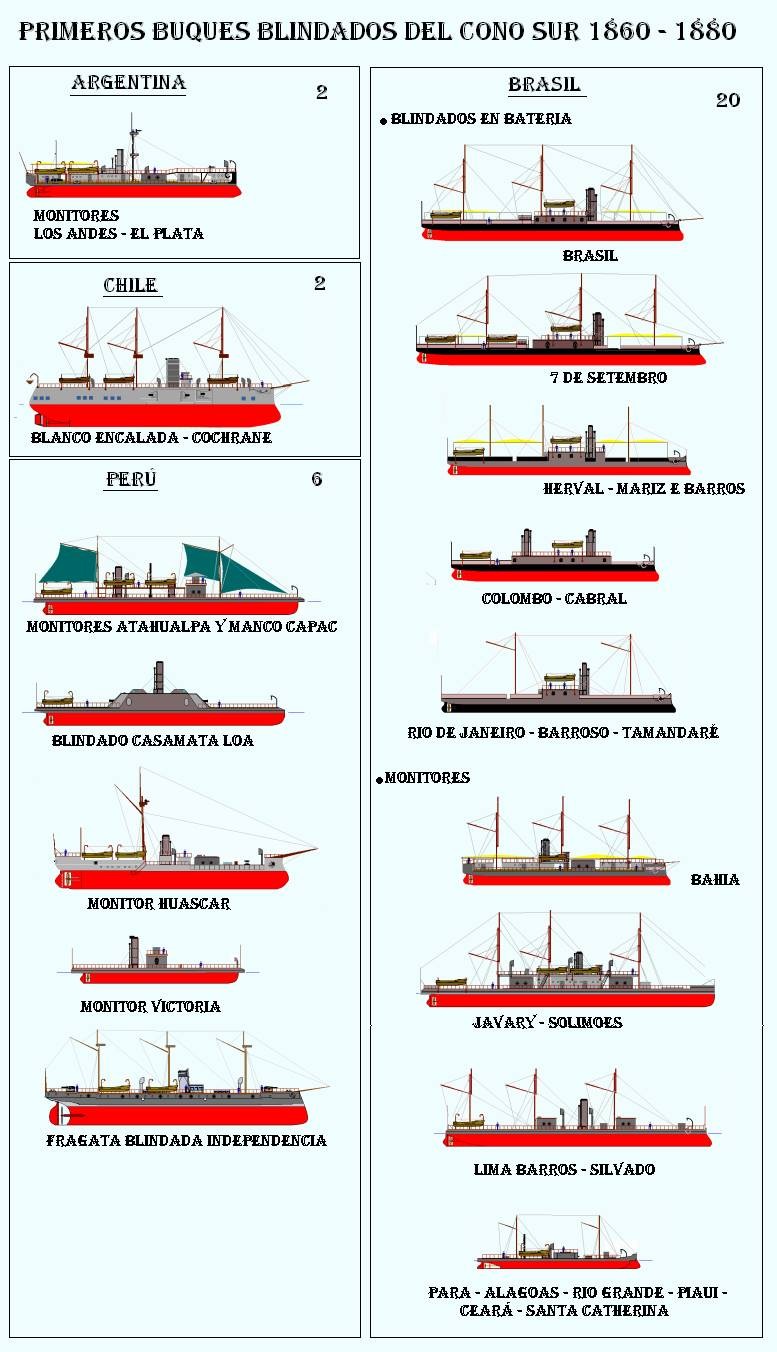

Na poczatek monitory

ALAGOAS
RIO GRANDE
PARA
STA.CATHARINA (czyli nie jak u Graza)
1x70 17,78cm Whitworth

PIAUHY
CEARA
1x120 (7") Whitworth

[Napoleon]

Dziala 120 i 150 funtowe Whitwortha to ten sam kaliber 7"

Czyli tak jak myślałem. Pytanie, czy to były jakieś różne modele czy też po prostu stosowano dwa różne oznaczenia dla tego samego modelu armat? Tego drugiego rozwiązania bym nie wykluczył.
Nie przypominam sobie bowiem, by Whitworth produkował jakieś dwa zasadniczo różne modele armat 7-calowych.

1x70 17,78cm Whitworth

Wagomiarem 70 funtów oznaczano armaty 147 mm (waga lufy ok. 3,9 tony - w przypadku armaty 178 mm waga lufy to nieco ponad 7,5 tony). Waga lufy armaty 70-funtowej była mniejsza od "normalnej" armaty 68-funtowej SB (4,8 lub 4,35 tony) i z grubsza odpowiadała działom haubicznym 68-funtowym (3,25, 3 i 2,6 tony) z kolei nieco lżejszym (te, pod względem ciężaru lufy tylko niewiele przewyższały armaty 32 funtowe). Stąd na kanonierkach i korwetach zdarzało się, że wymieniano je na owe 70-funtówki Whitwortha. Na 120-funtówki już nie, bo były za ciężkie.

I pytanie - zerknąłeś na kwestię owych pancerników zamówionych przez Chile, które ostatecznie wylądowały pod banderą turecką? Skojarzyłem sprawę pisząc o wojnie hiszpańsko-chilijsko-peruwiańskiej. I rzecz wydaje mi się bardzo prawdopodobna.

[AvM]

I pytanie - zerknąłeś na kwestię owych pancerników zamówionych przez Chile, które ostatecznie wylądowały pod banderą turecką? Skojarzyłem sprawę pisząc o wojnie hiszpańsko-chilijsko-peruwiańskiej. I rzecz wydaje mi się bardzo prawdopodobna.

To nie jet ten temat. O pancernikach tych orietuje sie bardzo dobrze,
Aktulnie zajmuje sie flota brazylijska z wojny paragwajskiej

[Napoleon]

O pancernikach tych orietuje sie bardzo dobrze

Chodzi mi tylko o informację, czy dobrze kojarzę. Te okręty musiały zostać zamówione w oparciu o to porozumienie - chodzi mi tylko o potwierdzenie.

[AvM]

O pancernikach tych orietuje sie bardzo dobrze

Chodzi mi tylko o informację, czy dobrze kojarzę. Te okręty musiały zostać zamówione w oparciu o to porozumienie - chodzi mi tylko o potwierdzenie.

Jak pisale,. tpo inny temat.
Na razie chce ustalic jakie uzbrojenie mialy brazylijskie pancerniczki

[AvM]

Correio Mercantil, e Instructivo, Politico, Universal (RJ) - 16 Nov 1861

Wydaje sie ze pierwsze dziala Whitworth'A byly zamonttowane na korwecie NICTHEROY
2x70 funtowe na obrotowych oplatformach oraz 2x32 funtowe
do tego 22 francuskie dziala gladkolufowe 30 funtowe.

[AvM]

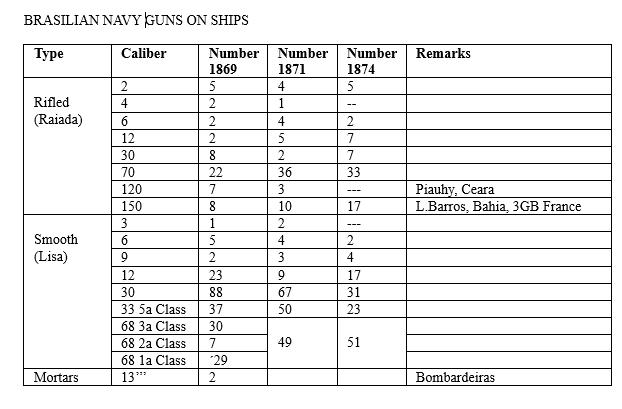

Brazylijskie dziala okretowe

[AvM]

UWAGA!

W spisie transportpowcow marynarki (zakupionych a nie wydzierzawionych) dodalen Sao Francisco.

[Napoleon]

...do tego 22 francuskie dziala gladkolufowe 30 funtowe

Normalne czy działa Paixhansa? I jak to wyglądało później, bo z tego co się orientuję, ten okręt był parę razy przezbrajany.

[AvM]

...do tego 22 francuskie dziala gladkolufowe 30 funtowe

Normalne czy działa Paixhansa? I jak to wyglądało później, bo z tego co się orientuję, ten okręt był parę razy przezbrajany.

1869: 22x30 smooth rifled 2x70 rifled
1871: 22x30 smooth 1x2 rifled 2x70 rifled
1872: 22x30 smooth 2x2 rifled 2x70 rifled
1875: 22x30 smooth 2x2 rifled 2x70 rifled
1876: 2x2 rifled 14x70 rifled
1877: 2x2 rifled 14x70 rifled
1879: 2x2 rifled 14x70 rifled
1880: 2x2 rifled 14x70 rifled
1884: 14x15,24cm Whitworth 6 Nordemfeld
1886: 14x70 rifled
Od 1875 sluzyl jako okret szkolny, wiec tylko raz byl przezbrojony.,

[AvM]

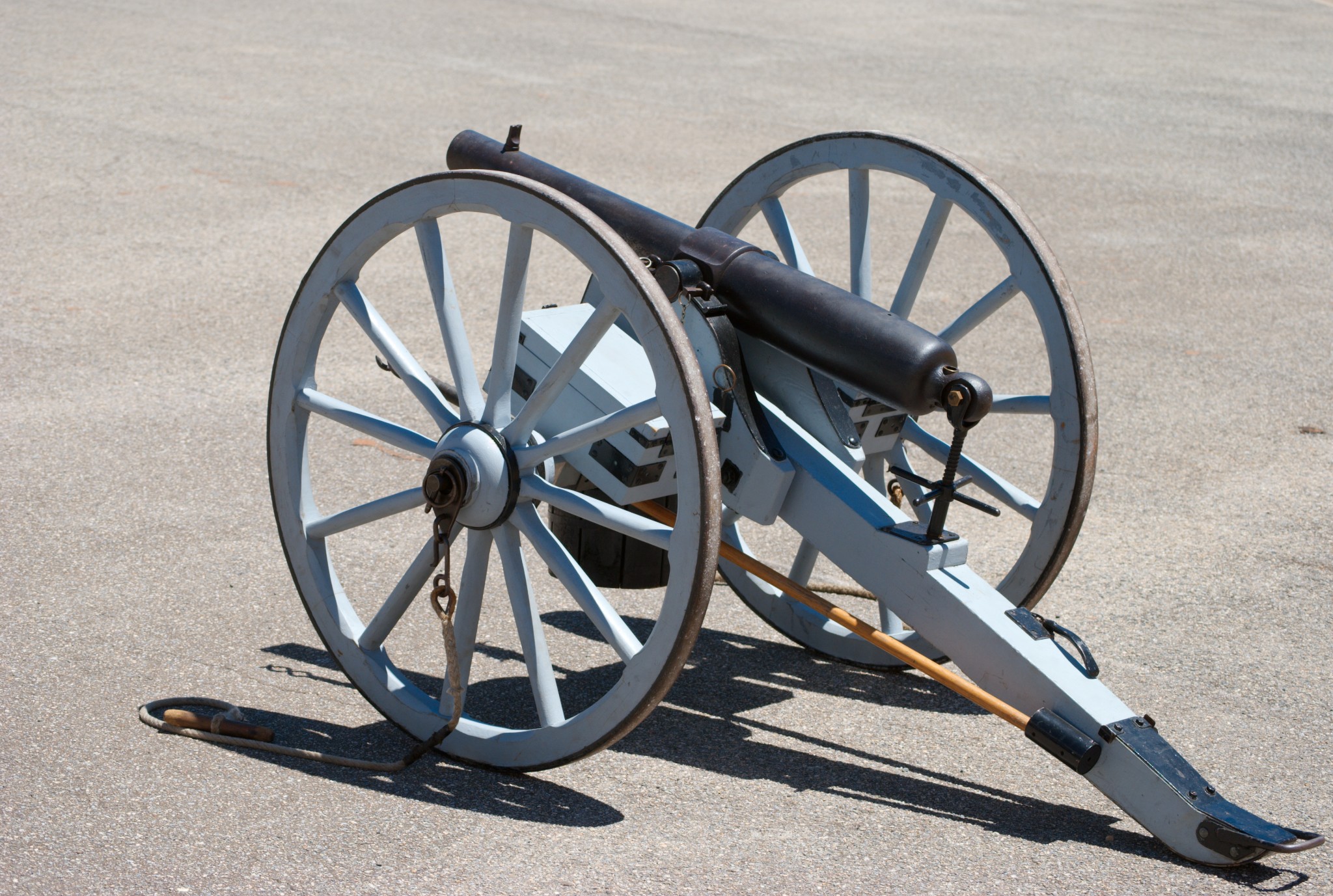

2 funtowe dzialo lodziowe, chyba takie byly na NICTHEROY

[AvM]

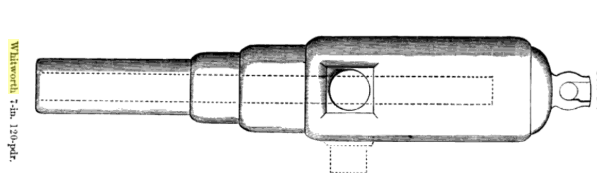

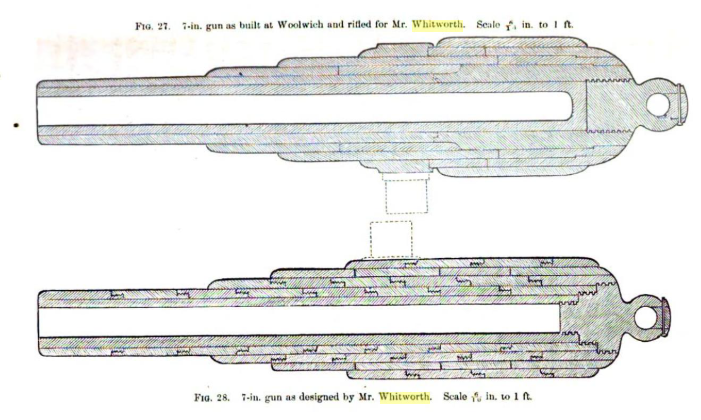

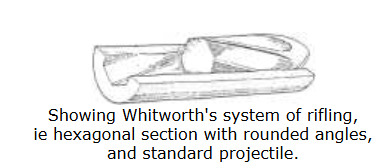

Dziala Whiworth'a

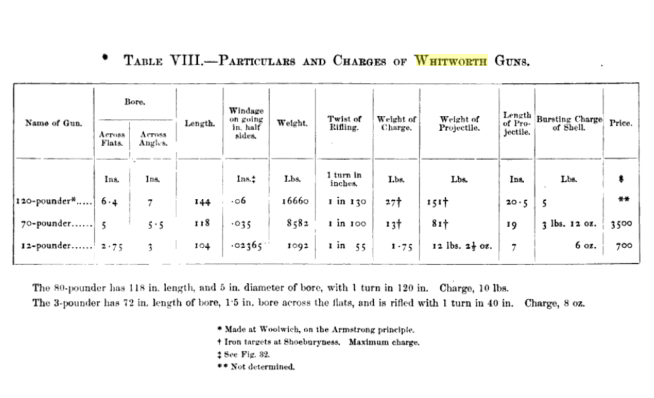

A Treatise on Ordnance and Armor
Embracing Descriptions, Discussions, and Professional Opinions Concerning the Material, Fabrication, Requirements, Capabilities, and Endurance of European and American Guns for Naval, Sea-coast, and Iron-clad Warfare, and Their Rifling, Projectiles and Breech-loading. Also, Results of Experiments Against Armor, from Official Records. With an Appendix, Referring to Gun-cotton, Hooped Guns, Etc., Etc
Alexander Lyman Holley · 1865

[AvM]

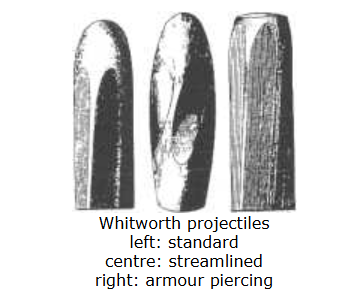

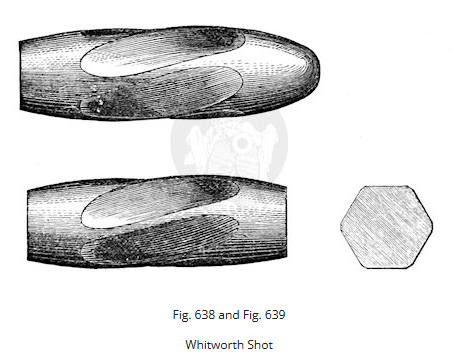

I jaszcze o dzialach Whitworth'a

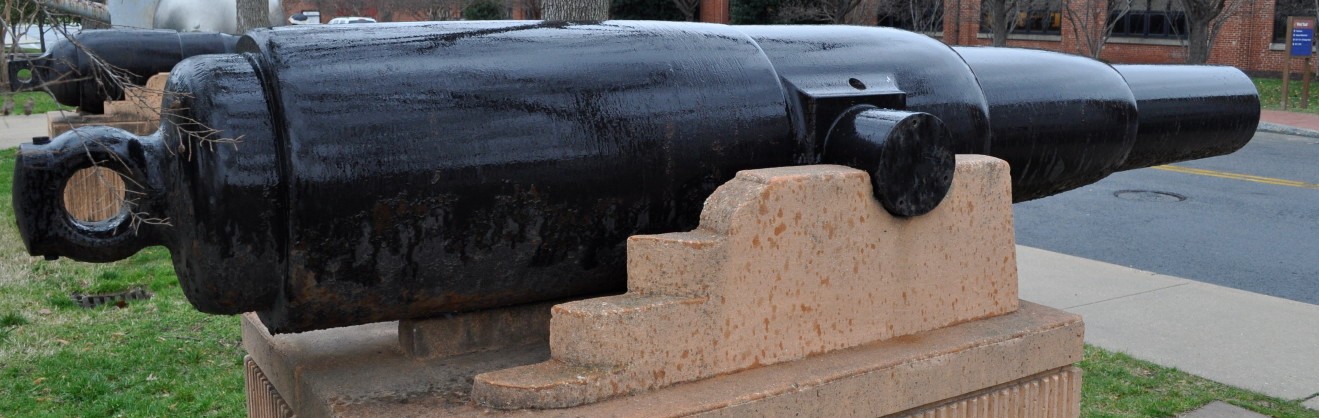

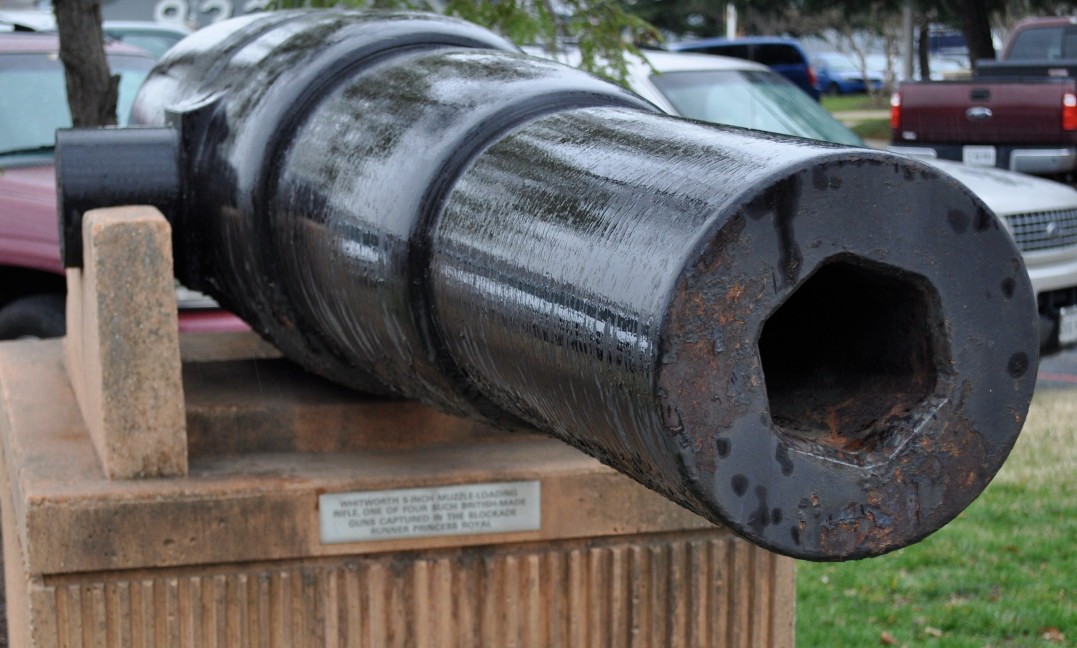

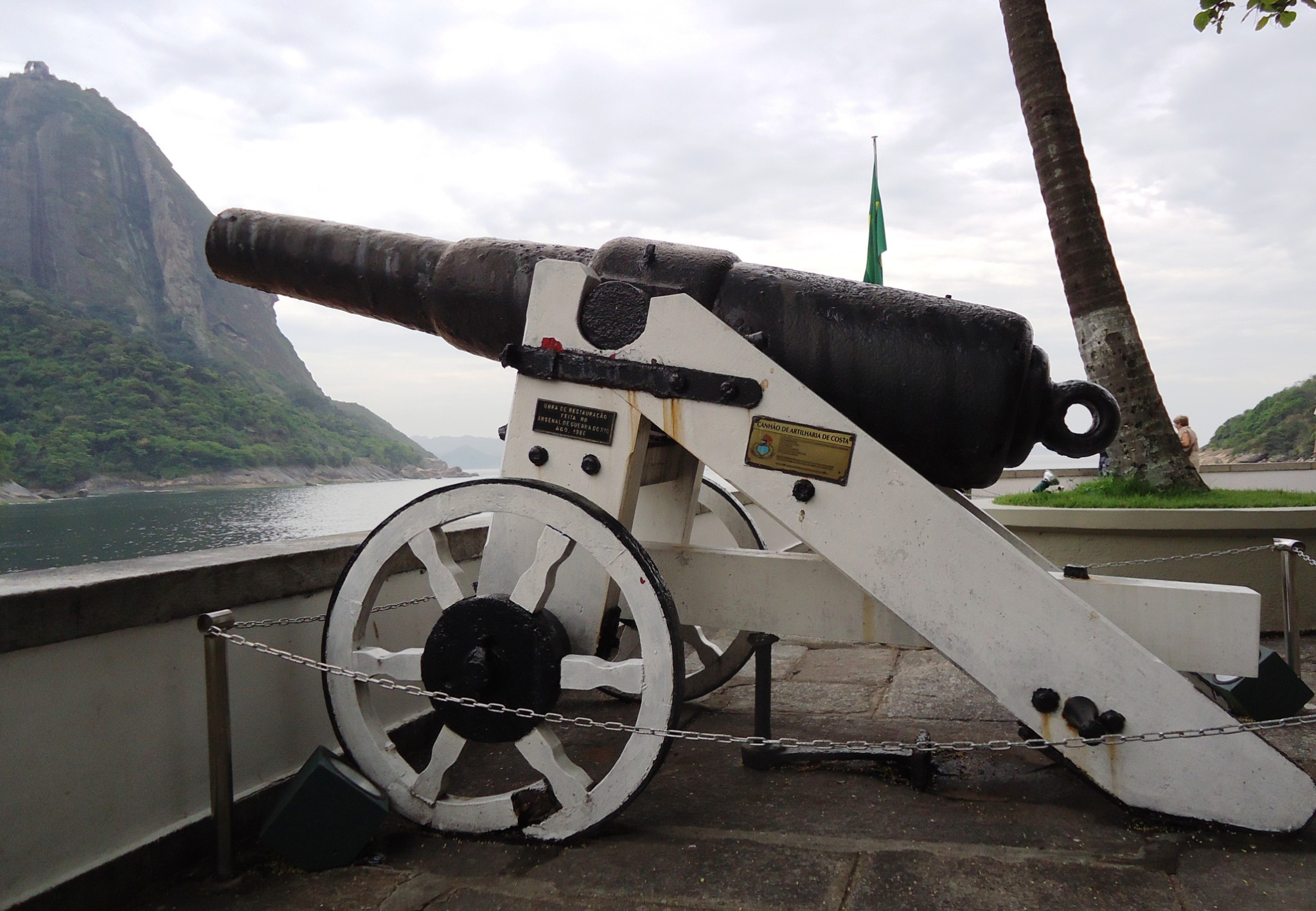

Zdjecia dziala 70 funtowego

[AvM]

Rysunek z 1877 kanonierki
